1. Киришүү
This manual provides essential information for the safe and efficient operation of your Samlex America PST30S12A 300W Pure Sine Wave Inverter. Please read these instructions thoroughly before installation and use to ensure proper function and longevity of the product.
2. Коопсуздук маалыматы
WARNING: Product may contain materials cautioned by California Proposition 65.
Ар дайым төмөнкү коопсуздук чараларын сактаңыз:
- Ашыкча ысып кетүүнүн алдын алуу үчүн инвертордун айланасында туура желдетүүнү камсыз кылыңыз.
- Инверторду сууга, жамгырга же ашыкча нымдуулукка дуушар кылбаңыз.
- Инверторду тез күйүүчү түтүн же газдар бар чөйрөдө иштетүүдөн алыс болуңуз.
- Инверторду туура вольттогу туруктуу токтун булагына гана туташтырыңызtage (10.5V 16.5V).
- Always disconnect the power source before performing any maintenance or troubleshooting.
- Кыска туташуунун алдын алуу үчүн бардык туташуулардын коопсуз жана туура изоляцияланганын текшериңиз.
- Use appropriate wiring and fusing for both DC input and AC output connections.
3. Продукциянын өзгөчөлүктөрү
The Samlex America PST30S12A Pure Sine Wave Inverter offers reliable power conversion with the following key features:
- High efficiency for optimal power usage.
- Батареянын көлөмү азtage alarm to alert users of declining battery levels.
- LED indicators for power status and protection alerts.
- Comprehensive protection systems: input low voltage, томдун үстүнө киргизүүtage, over temperature, overload, and short circuit.
- Low idle power draw to conserve battery life.
- Comes with a cigar lighter plug for convenient connection.
- Pure Sine Wave output for sensitive electronics.
4. Пакеттин мазмуну
Пакетиңизде бардык буюмдар бар экенин текшериңиз:
- Samlex America PST30S12A 300W Pure Sine Wave Inverter
- DC input cables (with cigar lighter plug and tubular screwdown terminals)
- User Manual
5. Орнотуу жана орнотуу
Follow these steps for proper installation of your inverter:
- Монтаждоо: Choose a dry, well-ventilated location for the inverter. Ensure there is adequate space around the unit for airflow, especially for the temperature-controlled fan.
- DC киргизүү туташуу:
- For lower power applications, connect the provided cigar lighter plug to a compatible 12V DC outlet.
- For full 300W output, use the tubular type screwdown terminals. Connect the positive (+) cable from your 12V battery to the positive terminal on the inverter and the negative (-) cable to the negative terminal. Ensure the DC side input fuse (40A) is correctly installed.
- Сунуш: A small screwdriver may be required for securing the screwdown terminals.
- Батарея түрү: If using batteries indoors or in enclosed spaces, consider AGM (Absorbent Glass Mat) batteries as they do not emit toxic or flammable fumes like some conventional auto batteries.
- Негиздөө: It is recommended to properly ground the inverter. Connect a grounding wire from the inverter's chassis ground terminal to a suitable earth ground point.
- AC чыгаруу туташуусу: Plug your AC devices into the standard North American Outlet (NEMA 5-15R) on the inverter. Ensure the total power draw of your devices does not exceed the inverter's continuous power rating of 300 Watts.

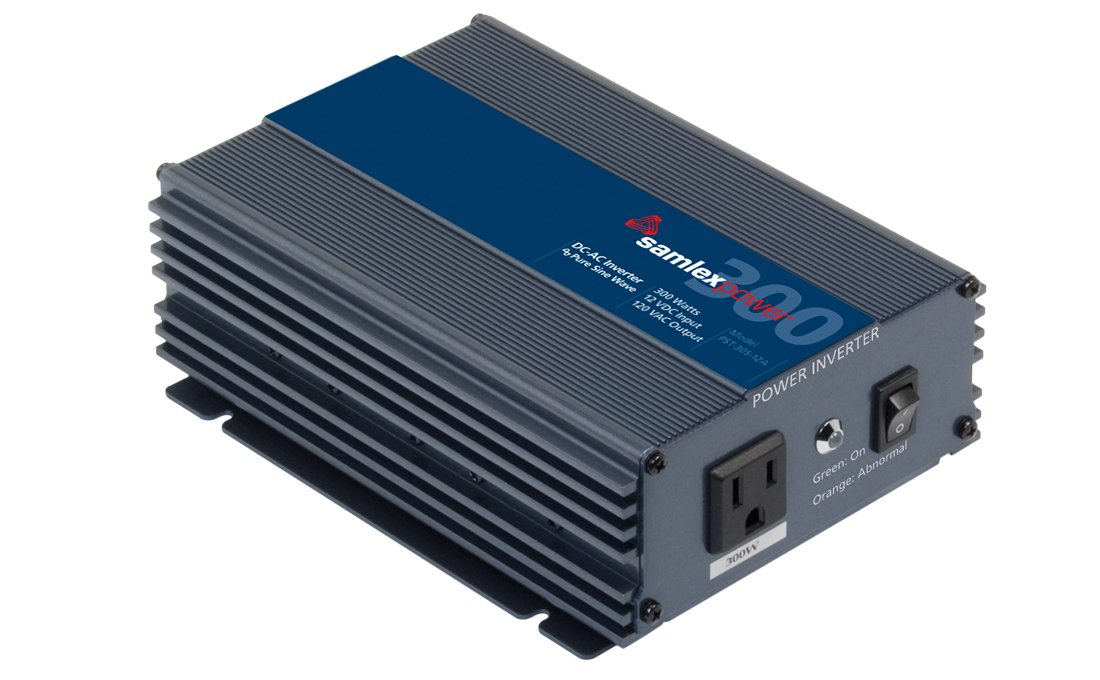

1-сүрөт: Фронт view of the Samlex America PST30S12A Inverter, showing the AC output receptacle and LED indicators.
6. Иштөө нускамалары
To operate the Samlex America PST30S12A Inverter:
- Күйгүзүү: Once all connections are secure, turn on the inverter using its power switch. The LED indicators will illuminate to show the power status.
- LED көрсөткүчтөрү: Observe the LED indicators for operational status. Green typically indicates normal operation, while other colors (e.g., red or amber) may signal a fault or protection mode.
- Түзмөктөрдү туташтыруу: Plug your AC-powered devices into the inverter's AC outlet. Ensure the combined wattage of all connected devices does not exceed 300 Watts continuous power.
- Батареянын азайышы: The inverter features a low battery voltage alarm that activates at 10.5V. This indicates that the input battery voltage is getting low and requires recharging.
- Өчүрүү: When finished, turn off the inverter before disconnecting any devices or the DC input power.
7. Техникалык тейлөө
Үзгүлтүксүз техникалык тейлөө инверторуңуздун узак мөөнөттүү иштешин жана оптималдуу иштешин камсыз кылууга жардам берет:
- Тазалоо: Инверторду таза жана чаң менен таштандылардан таза кармаңыз. Сыртын кургак чүпүрөк менен сүртүңүз. Суюк тазалоочу каражаттарды колдонбоңуз.
- Вентиляция: Ensure the cooling fan and ventilation openings are not obstructed. The inverter has a temperature-controlled fan that will activate as needed to maintain optimal operating temperature.
- Байланыштары: Periodically check all electrical connections (DC input, AC output, grounding) to ensure they are tight and free from corrosion.
- Батареяга кам көрүү: If using external batteries, follow the battery manufacturer's recommendations for maintenance. For optimal battery life, keep them adequately charged, especially if they are not in regular use.
8. Кыйынчылыктарды
Эгерде сиз инверторуңузда көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү жана чечимдерди караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Инвертор күйбөйт | No DC input power; Loose connections; Blown fuse | Батарея байланыштарын жана тtage; Ensure power switch is ON; Inspect and replace DC input fuse (40A) if necessary. |
| Батареянын көлөмү азtage сигнал угулат | Киргизүү тtage 10.5V төмөн | Recharge or replace the battery. Reduce load if possible. |
| Inverter shuts down (Input Low Voltage Shut-down) | Киргизүү тtage 10V чейин төмөндөйт | Recharge or replace the battery immediately. |
| Inverter shuts down (High Input Voltage Shut-down) | Киргизүү тtage 16.5V ашат | Check the charging system or battery source for over-voltage. Disconnect immediately. |
| Overload protection activates | Connected load exceeds 300W continuous or 500W surge | Жалпы ват азайтыңызtage of connected devices. Disconnect and reconnect the inverter to reset. |
| Over temperature protection activates | Inverter is overheating | Ensure adequate ventilation. Reduce ambient temperature or load. Allow inverter to cool down. |
| Short circuit protection activates | Short circuit detected at AC output | Disconnect all AC devices and check for short circuits in wiring or devices. |
9. Техникалык шарттар
| Параметр | Нарк |
|---|---|
| Үзгүлтүксүз чыгаруу кубаты | 300 Ватт |
| Surge Output Power (<1 sec) | 500 Ватт |
| Output Voltage | 120 VAC +/- 3% |
| Чыгуу жыштыгы | 60 Гц |
| Output Voltage Waveform | Таза синус толкуну |
| Жалпы гармоникалык бурмалоо (THD) | <3% |
| Киргизүү көлөмүtage Диапазон | 10.5 - 16.5 VDC |
| Жүк жок учурда киргизүү агымы | <700 мА |
| Төмөн киргизүү көлөмүtage Warning Alarm | 10.5 V |
| Төмөн киргизүү көлөмүtage Shut-down | 10 V |
| Жогорку киргизүү Voltage Shut-down | 16.5 V |
| Иштеп жаткан айлана-чөйрөнүн температурасы | 0 to 40°C +/- 5°C |
| Эффективдүүлүктүн эң жогорку деңгээли | 85% |
| Муздатуу | Температура көзөмөлдөнүүчү желдеткич |
| DC Input Connections | Tubular type screwdown terminals |
| AC Output Connections | 1 x Standard North American Outlet (NEMA 5-15R) |
| DC Side Input Fuse | 40 А |
| Элемент Салмагы | 4.85 фунт |
| Продукциянын өлчөмдөрү | 10 x 7.5 x 4.25 дюйм |
10. Кепилдик маалыматы
Specific warranty details for the Samlex America PST30S12A Inverter are typically provided with the product packaging or can be obtained directly from the manufacturer's official webсайт. Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз.
11. Кардарларды колдоо кызматы
For technical assistance, troubleshooting beyond this manual, or inquiries regarding your Samlex America PST30S12A Inverter, please contact Samlex America customer support. Refer to the product packaging or the official Samlex America webучурдагы байланыш маалыматы үчүн сайт.
