Carnation Mixed Denomination Bill Counter CR7 User Manual

Introduction

This manual provides detailed instructions for the safe and efficient operation, maintenance, and troubleshooting of your Carnation Mixed Denomination Bill Counter, model CR7. Please read this manual thoroughly before using the device to ensure proper functionality and to prevent damage.

Маанилүү коопсуздук маалыматы

• Аппаратты ар дайым жерге туташтырылган розеткага туташтырыңыз.
• Аппаратты нымдуу колдор менен иштетпеңиз.
• Аппаратты суудан жана жогорку нымдуулуктан алыс кармаңыз.
• Иштеп жаткан учурда машинанын айланасында туура желдетүүнү камсыз кылыңыз.
• Тазалоодон же техникалык тейлөө жүргүзүүдөн мурун аппаратты розеткадан сууруп алыңыз.
• Аппаратты өзүңүз ачууга же оңдоого аракет кылбаңыз. Квалификациялуу тейлөө кызматкерлерине кайрылыңыз.

Пакеттин мазмуну

Пакетте бардык буюмдар бар экенин текшериңиз:

• Carnation CR7 Mixed Denomination Bill Counter
• Электр кабели
• Колдонуучунун Колдонмосу (бул документ)
• Cleaning Brush (may be included)

Жайгашуу

1. Пакеттен чыгаруу жана жайгаштыруу

Carefully remove the bill counter from its packaging. Place the machine on a stable, flat, and level surface. Ensure there is adequate space around the unit for proper ventilation and operation.

2. Power Connection

1. Connect the provided power cord to the power inlet on the rear of the bill counter.
2. Plug the other end of the power cord into a suitable grounded electrical outlet.
3. Locate the power switch on the rear of the machine and turn it to the 'ON' position. The display should illuminate.

Сүрөт: Арткы view of the Carnation CR7 bill counter, highlighting the power inlet and power switch for connection.

3. Алгачкы текшерүү

Before first use, visually inspect the bill counter for any signs of damage. Ensure all moving parts, such as the hopper and stacker, operate smoothly.

Иштөө нускамалары

1. Loading Bills

Fan out the bills and place them neatly into the hopper. Ensure the bills are aligned and not folded or creased. The machine will automatically start counting once bills are detected in the hopper.

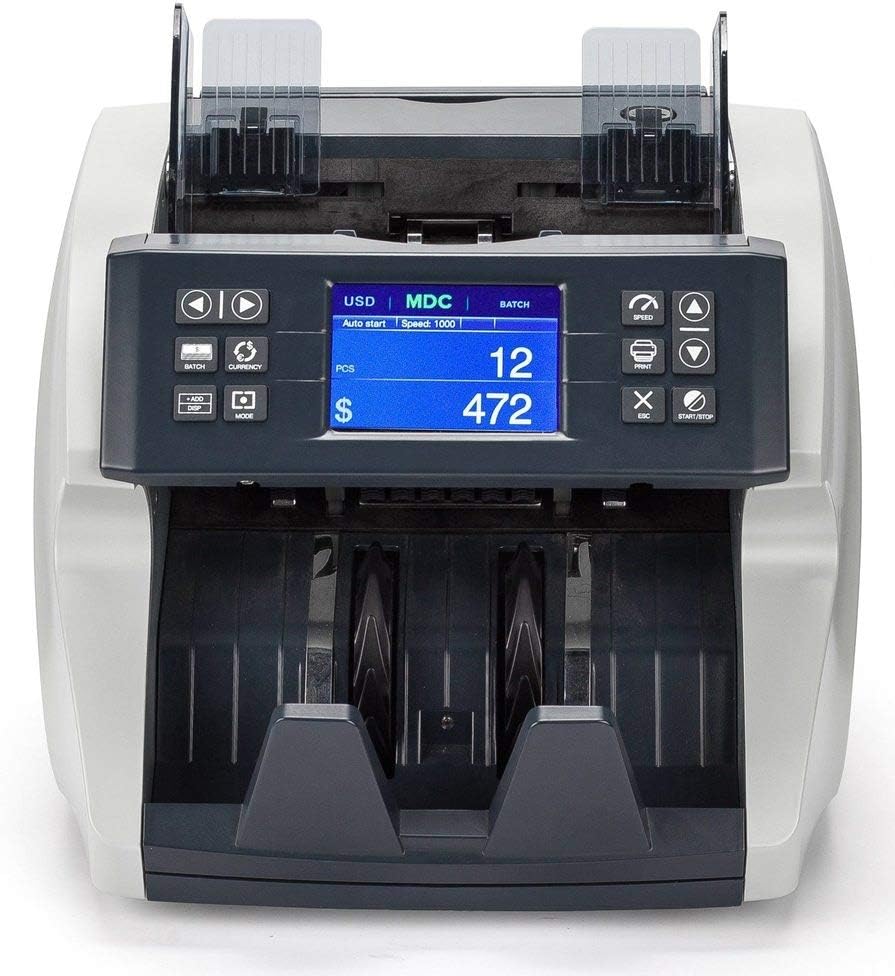

Сүрөт: алдыңкы view of the Carnation CR7 bill counter, showing the hopper where bills are loaded and the display panel.

2. Basic Counting Modes

• Саноо режими: Эсептердин санын эсептейт.
• Mixed Denomination Mode (MDC): Counts and calculates the total value of mixed denomination bills. Select this mode using the appropriate button on the control panel.
• Пакет режими: Allows the machine to stop counting once a preset number of bills is reached. Use the 'BATCH' button to set the desired batch quantity.
• Кошуу режими: Accumulates the total count from multiple counting operations. Activate 'ADD' mode to continuously sum counts.

3. Жасалма буюмдарды аныктоо

The CR7 is equipped with multiple detection methods to identify counterfeit currency:

• UV (Ультрафиолет) аныктоо: Checks for UV security features present in genuine banknotes.
• MG (магниттик) аныктоо: Scans for magnetic ink patterns on bills.
• MT (Magnetic Thread) Detection: Detects the magnetic security thread embedded in currency.
• IR (Инфракызыл) аныктоо: Verifies infrared security features and patterns.

If a suspicious bill is detected, the machine will typically stop, alert the user, and display an error code. Remove the suspect bill and press 'START/STOP' to resume counting.

Техникалык тейлөө

Regular maintenance ensures the longevity and accuracy of your bill counter.

1. Тазалоо

1. Өчүрүү: Тазалоодон мурун ар дайым машинаны өчүрүп, розеткадан ажыратыңыз.
2. Чаңды тазалоо: Use a soft brush or compressed air to remove dust and lint from the bill path, sensors, and rollers. Pay special attention to the detection sensors (UV, MG, IR) to ensure they are clear.
3. Тышкы тазалоо: Сырткы беттерин жумшак менен сүртүңүз, гamp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.

Жыштыгы: Clean the machine regularly, especially if used frequently or in dusty environments. Dust accumulation can lead to miscounts or detection errors.

2. Сактоо

When not in use, cover the bill counter with a dust cover (if provided or purchased separately) to protect it from dust and debris. Store in a cool, dry place.

Проблемаларды чечүү

Бул бөлүм сиз кабылышы мүмкүн болгон жалпы көйгөйлөрдү карайт. Бул жерде көрсөтүлбөгөн көйгөйлөр үчүн кардарларды колдоо бөлүмүнө кайрылыңыз.

Техникалык шарттар

Кепилдик маалымат

The Carnation CR7 Mixed Denomination Bill Counter is covered by a manufacturer's warranty. Specific warranty terms and duration may vary by region and purchase date. Please retain your proof of purchase for warranty claims.

For detailed warranty information, including coverage and how to make a claim, please refer to the warranty card included with your product or visit the official Carnation webсайт.

Кардарларды колдоо

If you require assistance with your Carnation CR7 Bill Counter, have questions about its operation, or need technical support, please contact Carnation customer service.

• Онлайн колдоо: Visit the official Carnation webКөп берилүүчү суроолор, колдоо булактары жана байланыш формалары үчүн сайт.
• Электрондук почта колдоо: Продуктуңуздун таңгагына же расмий өкүлгө кайрылыңыз webкардарларды колдоо электрондук почта дареги үчүн сайт.
• Телефондук колдоо: Check the official Carnation webаймактык кардарларды тейлөө телефон номерлери үчүн сайт.

When contacting support, please have your model number (CR7) and purchase date available.
