1. Киришүү
This manual provides detailed instructions for the installation, operation, and maintenance of the MEAN WELL DR-4512 DIN Rail Power Supply. The DR-4512 is a reliable 42W single output industrial power supply designed for DIN rail mounting, offering a stable 12V DC output at 3.5 Amps. Коопсуз жана натыйжалуу иштешин камсыз кылуу үчүн, продуктуну колдонуудан мурун ушул колдонмону кылдат окуп чыгыңыз.
2. Коопсуздук нускамалары
ЭСКЕРТҮҮ: Бул коопсуздук нускамаларын аткарбоо электр шокуна, өрткө же олуттуу жаракатка алып келиши мүмкүн.
- Ensure the power supply is disconnected from the main power source before any installation or maintenance.
- This device is designed for indoor use only. Do not expose to moisture or extreme temperatures.
- Орнотуу бардык жергиликтүү жана улуттук электр эрежелерине ылайык квалификациялуу адистер тарабынан гана жүргүзүлүшү керек.
- Электр жабдыгын ачпаңыз casinг. Ичинде колдонуучу тейлей турган бөлүктөр жок.
- Киргизилген томду ырастооtage compatibility (85-264 VAC) before connecting to power.
- Электр шоктун алдын алуу үчүн туура жерге туташтырууну камсыз кылыңыз.
- Do not overload the power supply beyond its rated output current (3.5A).
3. Продукт бүтүп калдыview
The MEAN WELL DR-4512 is a compact and efficient power supply designed for industrial control systems. It features a robust housing and is suitable for mounting on standard DIN rails.

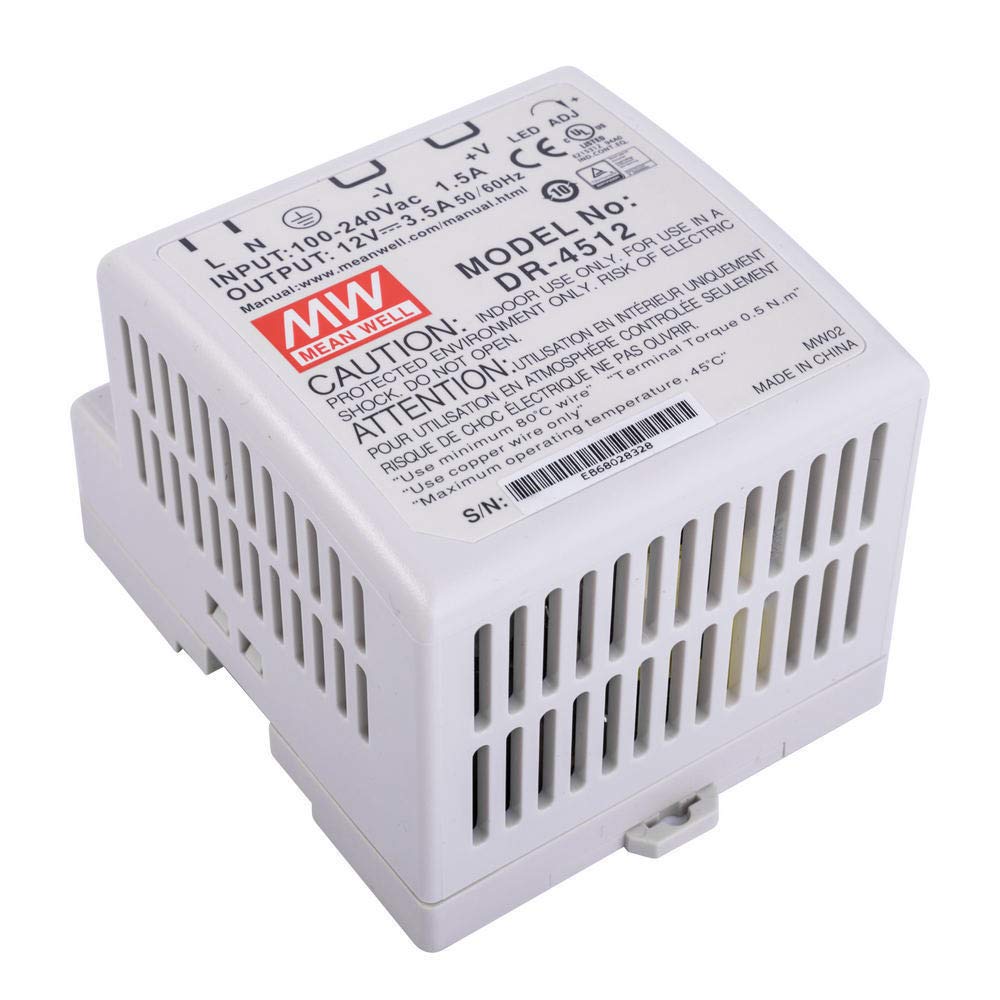

Сүрөт 3.1: Алдыңкы view of the MEAN WELL DR-4512 DIN Rail Power Supply, showing input/output terminals and adjustment potentiometer.
Негизги өзгөчөлүктөрү:
- Универсалдуу AC киргизүү / Толук диапазон (85-264 VAC)
- Коргоо: Кыска туташуу / Ашыкча жүктөө / Ашыкча томtage
- Эркин аба конвекциясы менен муздатуу
- DIN темир жол TS-35/7.5 же 15 орнотулушу мүмкүн
- Күйгүзүү үчүн LED көрсөткүч
- Compact size: 3.0" x 2.6" x 3.6"
4. Орнотуу жана орнотуу
Follow these steps for safe and correct installation of your DR-4512 power supply.
4.1 Монтаждоо
- Ensure the DIN rail (TS-35/7.5 or TS-35/15) is securely mounted in a well-ventilated area.
- Электр булагынын жогорку четин DIN рельсине илиңиз.
- Push the bottom edge of the power supply firmly until it clicks into place on the rail.
- Түзмөктүн бекем бекитилгенин жана оңой менен ордунан жылбай турганын текшериңиз.
4.2 Электр зымдары
Refer to the terminal block markings for correct wiring connections.
- Input Terminals (AC IN): Connect the AC input wires (Line, Neutral, Ground) to the corresponding terminals. The input voltage range is 85-264 VAC.
- Output Terminals (DC OUT): Connect your load to the DC output terminals (+V and -V). Ensure correct polarity. The output is 12V DC.
- Use appropriate wire gauges for the current ratings to prevent overheating.
- Tighten all terminal screws securely to prevent loose connections.
5. Иштөө нускамалары
Once installed and wired correctly, the DR-4512 is ready for operation.
- Күйгүзүү: Apply AC power to the input terminals. The green LED indicator on the front panel should illuminate, indicating the unit is powered on and operating.
- Output Voltage Тууралоо: The DR-4512 features a potentiometer for fine-tuning the output voltage. Use a small screwdriver to carefully adjust the "V.ADJ" potentiometer to achieve the desired output voltage within the specified range (typically 10.8V to 13.8V).
- Туташуу жүктөө: Connect your 12V DC load to the output terminals. Ensure the total current draw does not exceed 3.5 Amps.
The power supply is designed for continuous operation within its specified limits. Ensure adequate ventilation around the unit for optimal performance and longevity.
6. Техникалык тейлөө
The MEAN WELL DR-4512 power supply requires minimal maintenance. Regular checks can help ensure its long-term reliability.
- Тазалоо: Мезгил-мезгили менен аппараттын сыртын жумшак, кургак чүпүрөк менен тазалап туруңуз. Суюк тазалагычтарды же эриткичтерди колдонбоңуз. Тазалоодон мурун электр энергиясы өчүрүлгөнүн текшериңиз.
- Вентиляция: Ensure that the ventilation openings are not obstructed by dust or debris. Proper airflow is crucial for cooling.
- Байланыштары: Periodically check all input and output terminal connections to ensure they remain tight and secure.
- Экологиялык шарттар: Иштөө чөйрөсү белгиленген температуранын жана нымдуулуктун чегинде сакталышын камсыз кылыңыз.
Түзмөктү ачууга же оңдоого аракет кылбаңыз. Бардык тейлөө иштерин квалификациялуу тейлөө кызматкерлерине тапшырыңыз.
7. Кыйынчылыктарды
This section addresses common issues you might encounter with the DR-4512 power supply.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Чыгаруунун көлөмү жокtage / LED өчүк | AC киргизүү күчү жок Күйгүзүүчү (ички) Туура эмес зымдар | AC кубат булагын жана байланыштарды текшериңиз. Unit requires professional service. Verify all input wiring is correct and secure. |
| Чыгуу томtagөтө төмөн же өзгөрмөлүү | Ашыкча жүктөө абалы Туура эмес жүк Туура эмес томtage тууралоо | Reduce load current. Check for short circuits in the load. Disconnect load and test power supply. Adjust "V.ADJ" potentiometer. |
| Бирдик ысык | Жетишсиз желдетүү Ашыкча жүктөө абалы Айлана-чөйрөнүн жогорку температурасы | Агрегаттын айланасында туура аба агымын камсыз кылыңыз. Жүктөө тогун азайтыңыз. Белгиленген температура диапазонунда иштеңиз. |
If the problem persists after attempting these solutions, contact qualified service personnel or MEAN WELL support.
8. Техникалык шарттар
Detailed technical specifications for the MEAN WELL DR-4512 power supply.
| Параметр | Нарк |
|---|---|
| Модел | DR-4512 |
| Киргизүү көлөмүtage Диапазон | 85 ~ 264 VAC |
| Output Voltage | 12 VDC |
| Output Current | 3.5 А |
| Номиналдуу кубаттуулук | 42 Вт |
| Тtage Adjustment Range | 10.8 ~ 13.8 VDC |
| Натыйжалуулук | Адатта 80% |
| Монтаж түрү | DIN Rail (TS-35/7.5 or 15) |
| Өлчөмдөрү (L x W x Y) | 3.0" x 2.6" x 3.6" (78 x 67 x 93 мм) |
| Салмагы | 0.7 фунт (0.32 кг) |
| Иштөө температурасы | -20°C to +60°C (Refer to derating curve) |
| Коргоо | Short Cruit, Overload, Over Voltage |
9. Кепилдик жана колдоо
MEAN WELL products are manufactured to high quality standards. For specific warranty information, please refer to the warranty card included with your product or visit the official MEAN WELL webсайт.
For technical support, service, or inquiries regarding your DR-4512 power supply, please contact your authorized MEAN WELL distributor or visit the MEAN WELL official support page. When contacting support, please have your product model number (DR-4512) and purchase details available.
Официалдуу МЕНЕН ЖАКШЫ Webсайт: www.meanwell.com
