Introduction
Сатып алганыңыз үчүн рахматasing the EDM 33801 Caribe Ceiling Fan. This manual provides essential information for the safe installation, operation, and maintenance of your new ceiling fan. Please read these instructions thoroughly before installation and keep them for future reference.
Коопсуздук нускамалары
- Always disconnect power at the main fuse box or circuit breaker before installation or servicing.
- Installation must be performed by a qualified electrician and in accordance with all local electrical codes.
- Орнотуучу конструкция желдеткичтин салмагын (болжол менен 4.12 кг) көтөрө алаарын текшериңиз.
- Желдеткичти бычактары же корпусу бузулган учурда иштетпеңиз.
- Колдорду, чачтарды жана кийимдерди кыймылдаткыч вентиляторлордон алыс кармаңыз.
- Бул шайман үй ичинде гана колдонуу үчүн.
Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз:
- Мотор корпусунун монтажы
- Fan blades (3 pieces)
- Кронштейн орнотуу
- Downrod and canopy
- Light kit with globe
- Алыстан башкаруу
- Аппараттык комплект (бурамалар, шайбалар, зым гайкалар)
- Колдонмо
Орнотуу жана орнотуу
Follow these steps carefully to install your EDM Caribe Ceiling Fan. Professional installation is recommended.
1. Кронштейнди орнотуу
Secure the mounting bracket to a ceiling joist or an approved electrical junction box capable of supporting the fan's weight. Use appropriate screws and washers provided.
2. Assembling the Downrod and Motor
Feed the electrical wires from the motor through the downrod. Insert the downrod into the motor housing and secure it with the provided pin and screw.
3. Зымдарды туташтыруу
Hang the fan assembly onto the mounting bracket. Connect the household electrical wires to the fan wires according to the wiring diagram (typically black to black, white to white, and green/bare copper to ground). Ensure all connections are secure with wire nuts.
4. Чатырды бекитүү
Чатырды шыпка чейин жылдырыңыз жана зым байланыштарын жаап, монтаждоо кронштейнине бекитиңиз.
5. Желдетүүчү ленталарды орнотуу
Attach each of the three fan blades to the motor housing using the screws and washers. Ensure they are firmly tightened.
6. Жарык комплектин орнотуу
Connect the light kit wires to the corresponding wires from the fan motor. Secure the light kit assembly to the bottom of the motor housing. Install the light globe by twisting or securing it into place.

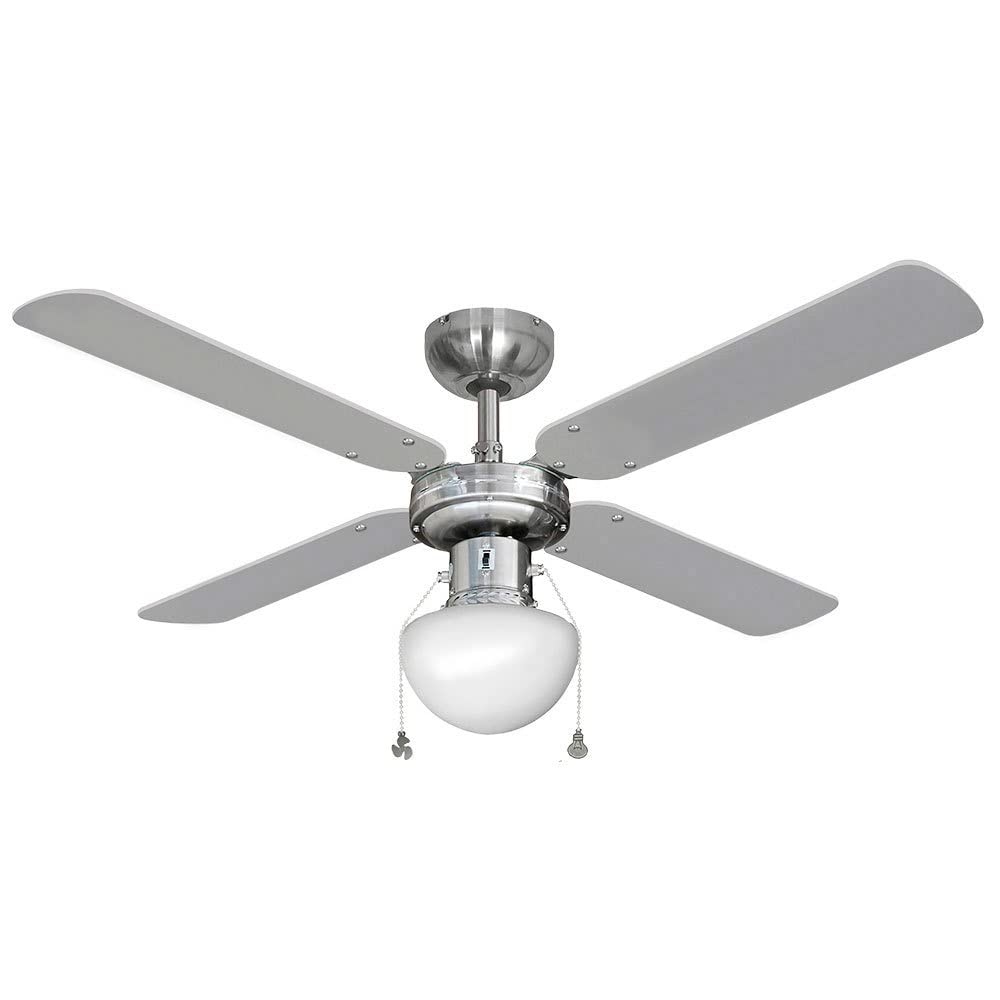

Figure 1: Fully assembled EDM Caribe Ceiling Fan.
Иштөө нускамалары
Your EDM Caribe Ceiling Fan is operated via a remote control.
Алыстан башкаруу функциялары
- Желдеткич КҮЙГҮЗҮҮ/ӨЧҮРҮҮ: Желдеткичти күйгүзүү же өчүрүү үчүн басыңыз.
- Ылдамдыкты көзөмөлдөө: Желдеткичтин 3 ылдамдыгында (төмөн, орто, жогорку) айланыңыз.
- Жарык КҮЙГҮЗҮҮ/ӨЧҮРҮҮ: Жарыкты күйгүзүү же өчүрүү үчүн басыңыз.
- Жарык күңүртөтүүчү: (If applicable) Press and hold the light button to dim or brighten the light.
- Directional Switch: (Often located on the fan motor housing, not the remote) A slide switch on the fan motor housing controls the direction of blade rotation.
- Жайкы режим (сааттын жебесине каршы): Төмөн карай аба агымын жаратат, муздатуу эффектин берет.
- Кышкы режим (сааттын жебеси боюнча): Шыптын жанында кармалып калган жылуу абаны айландырып, өйдө карай аба агымын түзөт.
Note: Ensure the fan is completely stopped before changing the directional switch.
Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин шыптын желдеткичиңиздин оптималдуу иштешин жана узак иштөөсүн камсыз кылат.
- Тазалоо: Вентилятор калактарын жана мотор корпусун мезгил-мезгили менен жумшак, d менен сүртүп туруңуз.amp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз. Тазалоодон мурун электр кубаты өчүрүлгөнүн текшериңиз.
- Бычактын бекемдиги: Check blade screws annually to ensure they are tight. Loose blades can cause wobbling and noise.
- Лампаны алмаштыруу: Disconnect power before replacing the light bulb. Use a bulb of the correct wattage and type as specified by the manufacturer (refer to specifications or markings on the light kit).
Проблемаларды чечүү
Эгерде сизде күйөрманыңыз менен көйгөйлөр пайда болсо, төмөнкү жалпы көйгөйлөрдү жана аларды чечүү жолдорун караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Күйөрман иштебейт | Вентиляторго электр кубаты жетпейт; Зымдардын туташуусу бошоп калган; Алыстан башкаруу пультунун батареясы түгөндү. | Автоматтык өчүргүчтү/сактагычты текшериңиз; Бардык зымдардын туташууларынын бекем экенин текшериңиз; Алыстан башкаруу пультунун батареясын алмаштырыңыз. |
| Күйөрман солкулдайт | бош бурамалар; салмактуу эмес бычактар; Бош монтаждык кронштейн. | Tighten all blade screws; Ensure blades are balanced (use a balancing kit if necessary); Secure mounting bracket. |
| Ызы-чуу операция | бош бурамалар; мотор ызы-чуу; Бычактар тоскоолдукка тийип жатат. | Check and tighten all screws; Ensure fan is properly mounted; Verify no obstructions are in the blade path. |
| Жарык иштебейт | Light bulb burnt out; Loose wire connection in light kit. | Replace light bulb; Check light kit wiring connections. |
Техникалык шарттар
| Модель номери | 33801 |
| Бренд | EDM |
| Продукт аты | Caribe Ceiling Fan |
| Энергияны керектөө | 50 Ватт |
| Тtage | 220 вольт (AC) |
| Ылдамдыктын саны | 3 |
| Blades саны | 3 |
| желдеткич диаметри | 102 см |
| Түс/Финиш | Chrome / Neutral |
| Башкаруу ыкмасы | Алыстан башкаруу |
| Монтаж түрү | Шыпка орнотуу |
| Элемент Салмагы | 4.12 килограмм |
| Өзгөчө өзгөчөлүк | Туруктуу курулуш |
Кепилдик жана колдоо
Кепилдик маалыматы же техникалык колдоо алуу үчүн сатуучуга же өндүрүүчүгө түздөн-түз кайрылыңыз. Ар кандай кепилдик дооматтары үчүн сатып алганыңыздын далилин сактаңыз.
Manufacturer: EDM
