1. Киришүү
Сатып алганыңыз үчүн рахматasing the Russell Hobbs 16" Scandi Electric Pedestal Fan. This manual provides important information regarding the assembly, operation, maintenance, and safety of your new fan. Please read it thoroughly before use and retain it for future reference.
This fan features a slim, ergonomic floor-standing design with a white and wood effect finish, making it a stylish addition to any room. It offers three speed settings, four angled blades for powerful airflow, and adjustable tilt and oscillation functions to ensure optimal air circulation.
2. Коопсуздук боюнча маанилүү маалымат
Өрт, электр шок жана жаракат алуу коркунучун азайтуу үчүн электр шаймандарын колдонууда ар дайым негизги коопсуздук чараларын сактаңыз.
- Желдеткичти колдонуудан мурун бардык нускамаларды окуп чыгыңыз.
- VoltagРейтинг этикеткасында көрсөтүлгөн e сиздин электр энергиясы менен камсыз кылуу көлөмүнө дал келетtage.
- Do not immerse the fan, plug, or cord in water or any other liquid.
- Unplug the fan from the mains socket when not in use, when moving between locations, and before cleaning.
- Do not operate the fan with a damaged cord or plug, or after the fan malfunctions or has been dropped or damaged in any manner.
- Желдеткичти балдар жана үй жаныбарлары жетпеген жерде сактаңыз.
- Желдеткич иштеп турганда тордон манжаларды же башка нерселерди киргизбеңиз.
- Ал оодарылып кетпеши үчүн желдеткичти туруктуу, тегиз бетке коюңуз.
- Do not use the fan near windows, curtains, or other objects that may obstruct the airflow or be drawn into the fan.
3. Пакеттин мазмуну
Carefully unpack all components and check for any damage. If any parts are missing or damaged, contact customer support immediately.
- 1 x Fan Head Assembly
- 1 x Adjustable Stand Pole
- 1 х база
- 1 x User Manual

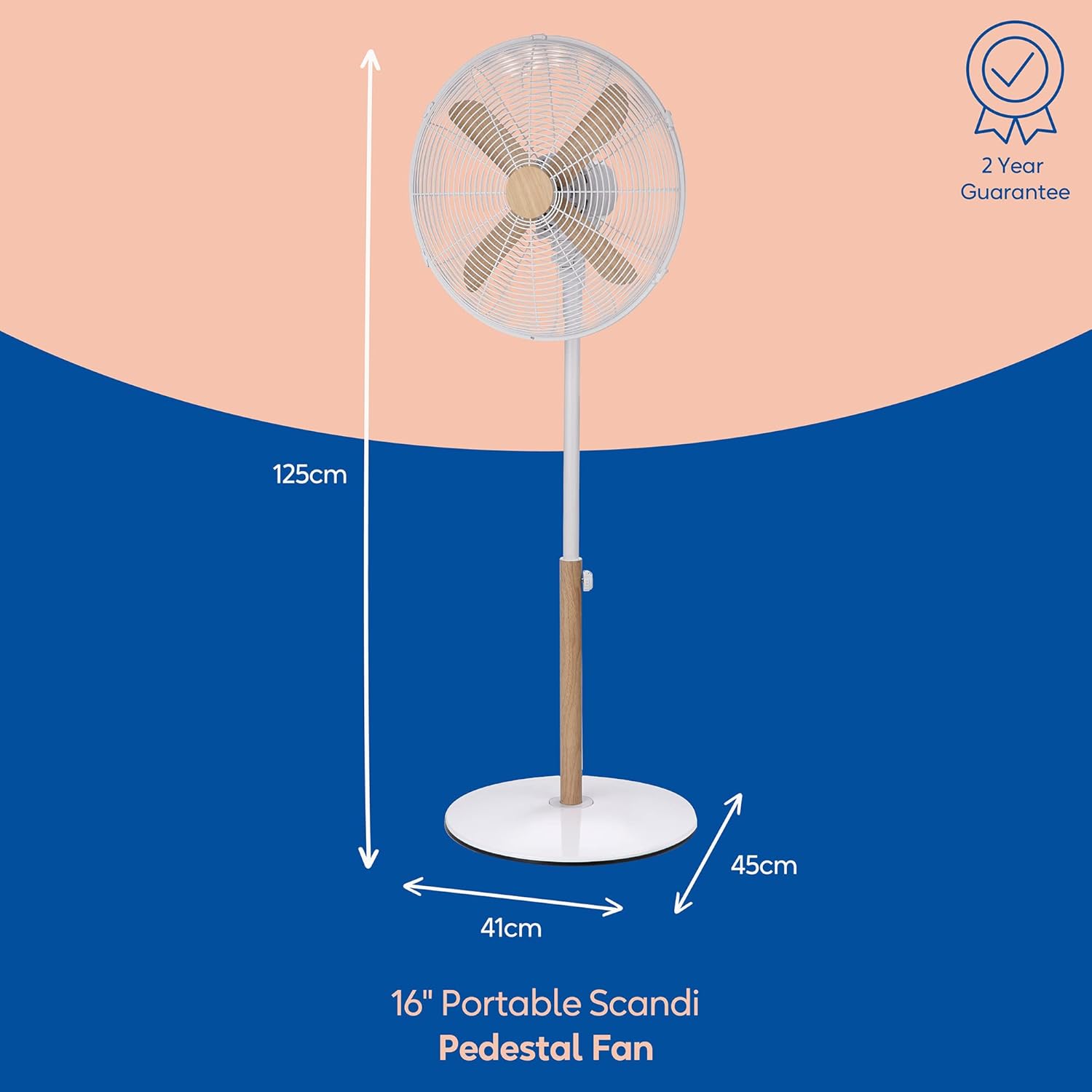

Figure 3.1: Fan dimensions (H 100-125cm x W 45cm x D 41cm).
4. Орнотуу жана чогултуу
Assembly is straightforward and typically takes 10-15 minutes. A Philips screwdriver is required for one screw.
- Тирөөч мамычасын негизге бекитиңиз: Insert the bottom end of the adjustable stand pole into the base. Secure it firmly using the provided screw and a Philips screwdriver from underneath the base.
- Attach the Fan Head to the Stand Pole: Carefully align the fan head assembly with the top of the stand pole. Slide it down until it clicks into place or can be secured with the tightening knob.
- Бийиктигин тууралоо (милдеттүү эмес): Loosen the height adjustment knob on the stand pole, extend or retract the upper pole to your desired height (between 1m and 1.25m), and then tighten the knob securely.

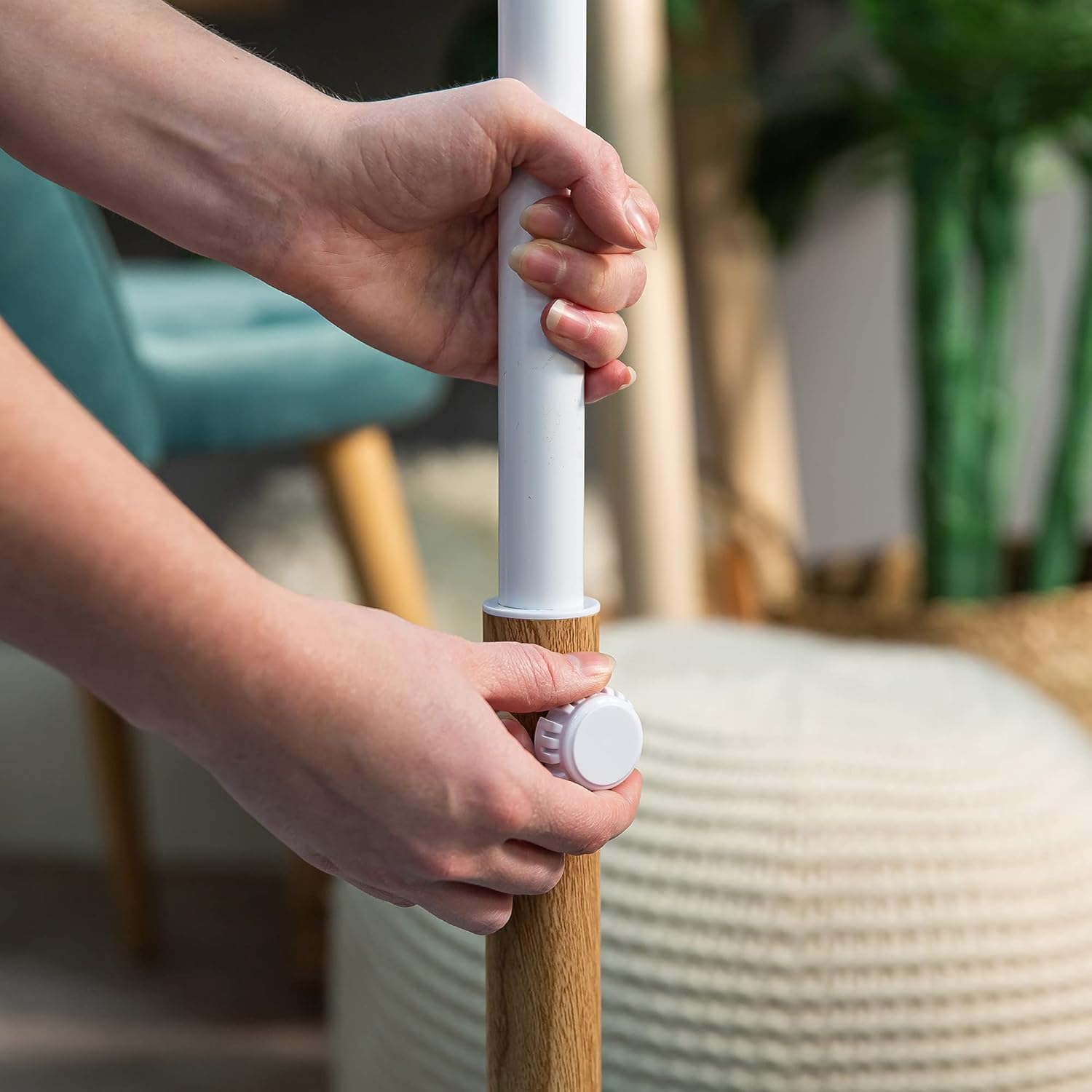

Figure 4.1: Adjusting the fan height.
Figure 4.2: Fully assembled fan.
5. Иштөө нускамалары
Your Russell Hobbs Pedestal Fan is designed for ease of use with simple controls.
- Күйгүзүү/өчүрүү жана ылдамдыкты көзөмөлдөө: Locate the rotary switch on the back of the fan head. Turn the knob clockwise to select your desired speed setting:
- 0: Өчүк
- 1: Төмөн ылдамдык
- 2: Орто ылдамдык
- 3: Жогорку ылдамдык
- Термелүү Функциясы: To activate the oscillation (side-to-side movement), push down the oscillation pin located on top of the motor housing. To stop oscillation and fix the fan in one direction, pull the pin up.
- Тиленүүнү тууралоо: The fan head can be tilted up or down to direct airflow. Gently push or pull the fan head to the desired angle.

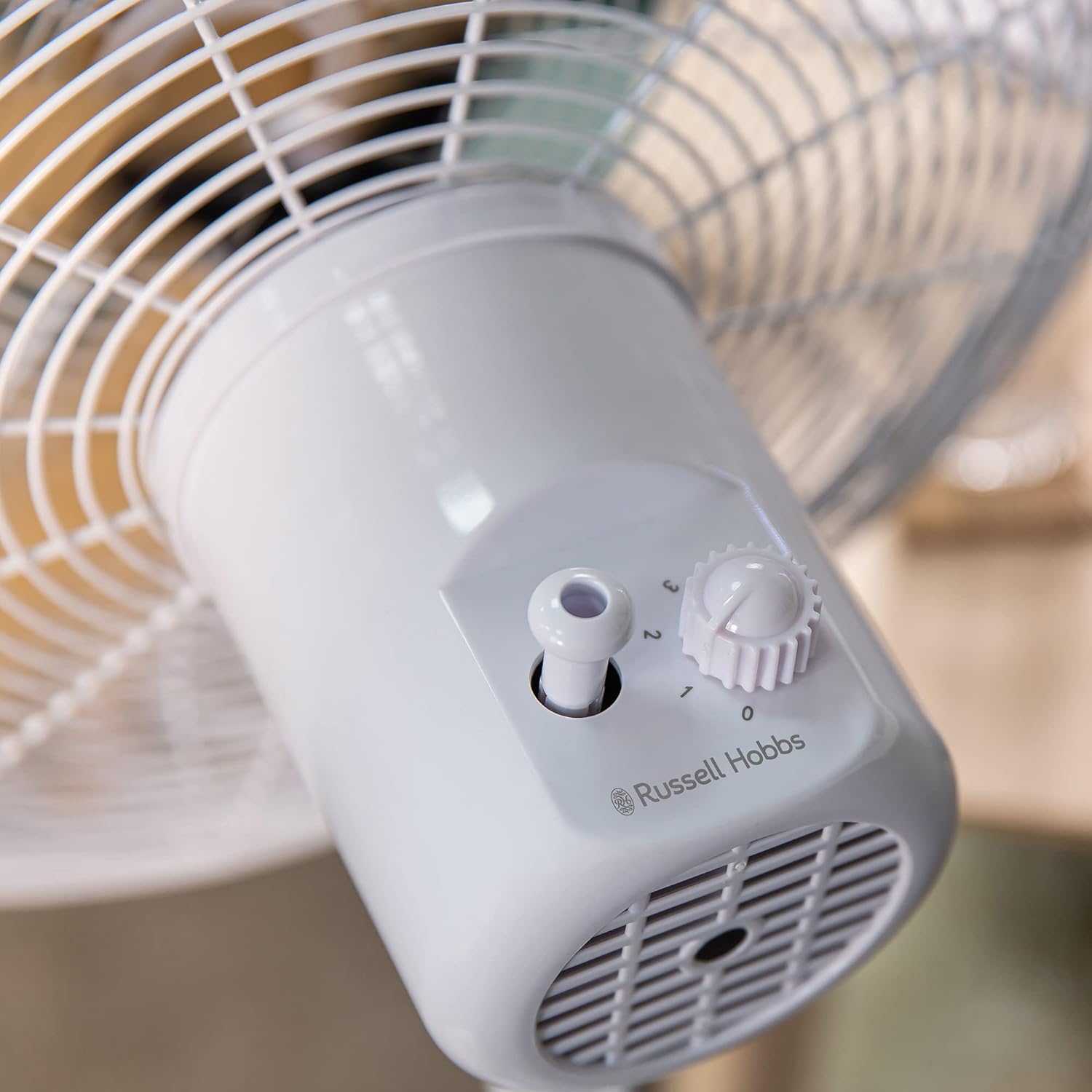

Figure 5.1: Speed control and oscillation pin.

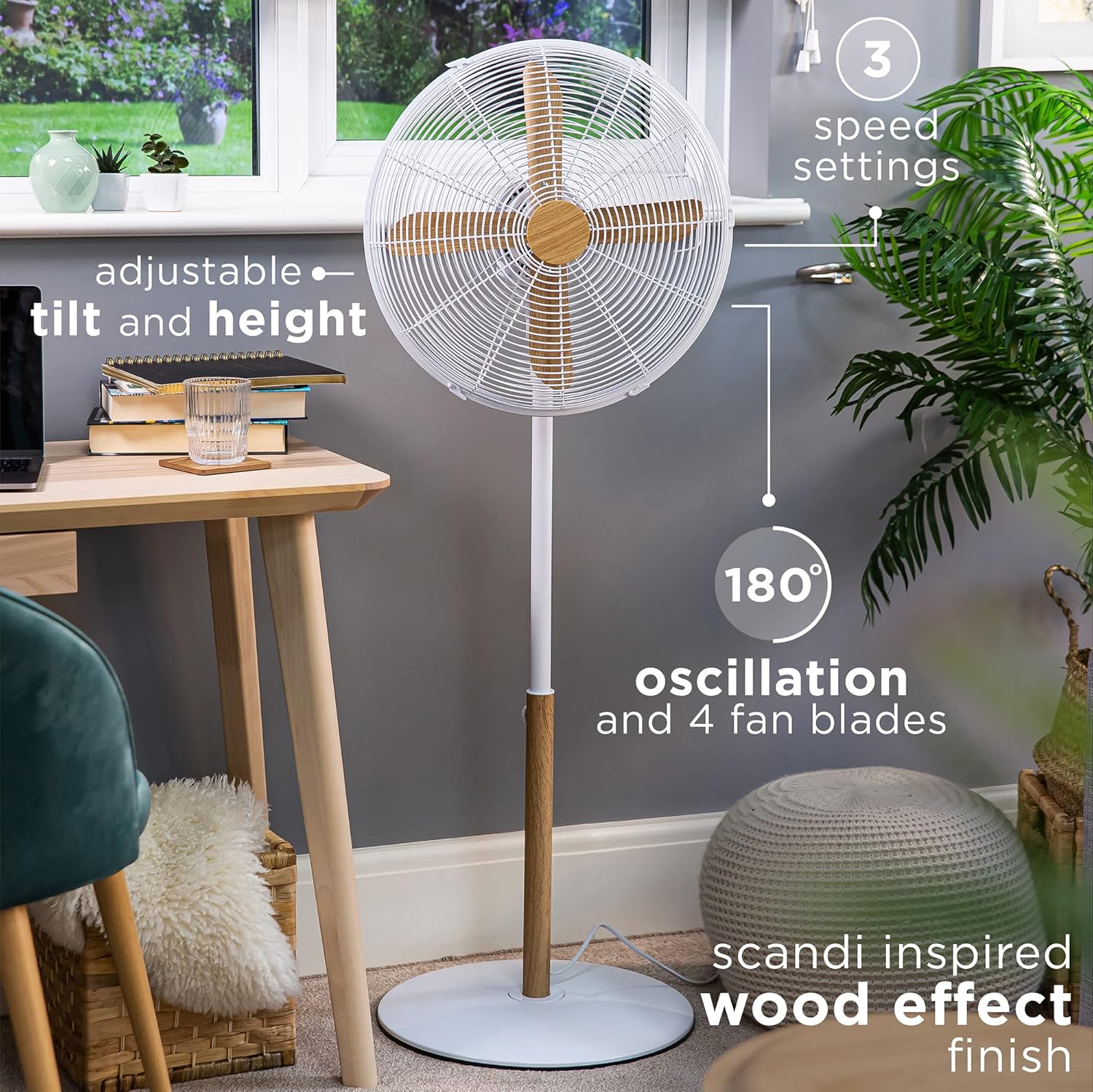

Figure 5.2: Fan features including oscillation and tilt.
6. Техникалык тейлөө жана тазалоо
Regular cleaning will help maintain your fan's performance and appearance.
- Тазалоодон мурун ар дайым желдеткичти розеткадан сууруп алыңыз.
- жумшак колдонуу, damp вентилятордун сырткы беттерин сүртүүчү чүпүрөк. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- For dust accumulation on the fan blades or inside the grille, use a vacuum cleaner with a brush attachment or a soft, dry cloth.
- Ensure no water or liquids enter the motor housing.
- Желдеткичти колдонбогондо салкын, кургак жерде, эң жакшысы баштапкы таңгагында сактаңыз.
7. Кыйынчылыктарды
Эгерде сиз желдеткичиңиз менен көйгөйлөргө туш болсоңуз, кардарларды колдоо кызматына кайрылуудан мурун төмөнкү таблицаны караңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Желдеткич күйбөйт. | Электр энергиясы жок. | Check if the fan is plugged in and the power outlet is working. |
| Желдетүүчү термелбейт. | Oscillation pin is pulled up. | Push down the oscillation pin on top of the motor housing. |
| Алсыз аба агымы. | Желдеткичтин ылдамдыгы өтө төмөн же торчолор бүтөлүп калган. | Increase the fan speed. Clean any dust or debris from the grilles. |
| Адаттан тышкаркы ызы -чуу. | Бош калган бөлүктөр же тоскоолдуктар. | Unplug the fan and check for any loose parts or foreign objects. Ensure the fan is on a stable surface. |
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модель номери | RHMPF1601WDW |
| Power Source | Электр |
| Тtage | 2.4E+2 Вольт (AC) |
| Ватtage | 60 ватт |
| Blade Length | 16 дюйм |
| Продукциянын өлчөмдөрү (Ж x В x D) | 100-125 cm x 45 cm x 41 cm |
| Элемент Салмагы | 6.38 кг |
| Ылдамдык орнотуулары | 3 |
| Өзгөчөлүктөр | Adjustable Height, Adjustable Tilt, Oscillating |
9. Кепилдик жана колдоо
This Russell Hobbs Pedestal Fan comes with a 2 жылдык кепилдик upon registration. For peace of mind, please register your product as soon as possible after purchase.
For technical support, troubleshooting beyond this manual, or warranty claims, please refer to the contact information provided with your purchase receipt or visit the official Russell Hobbs webкардарларды тейлөө кызматынын чоо-жайы үчүн сайт.
