Ultralux 6-inch Modern Gimbal LED Retrofit Downlight User Manual

1. Киришүү

Сатып алганыңыз үчүн рахматasing the Ultralux 6-inch Modern Gimbal LED Retrofit Downlight. This product is designed to provide efficient and adjustable lighting for indoor residential and commercial applications. Its retrofit design allows for easy installation into existing 6-inch recessed housings. Please read this manual thoroughly before installation and operation to ensure proper use and safety.

Сүрөт 1.1: Алдыңкы view of the Ultralux 6-inch Modern Gimbal LED Retrofit Downlight. This image shows the white circular trim and the central light source, which can be angled.

2. Коопсуздук маалыматы

WARNING: RISK OF ELECTRIC SHOCK. Disconnect power at the fuse or circuit breaker before installing or servicing.

• Орнотуудан мурун бардык нускамаларды окуп чыгыңыз.
• Бул продуктту колдонуудагы орнотуу кодуна ылайык буюмдун курулушу жана иштеши жана ага байланыштуу коркунучтар менен тааныш адам тарабынан орнотулушу керек.
• камсыз кылуу voltage is 120V AC, 60Hz. Connecting to an improper voltage may damage the fixture and/or pose a safety risk.
• Жабдууну өзгөртүүгө же оңдоого аракет кылбаңыз.
• г үчүн ылайыктууamp жайгашкан жерлер. Сууга түз тийүүгө ылайыктуу эмес.
• Минималдуу 75°C менен камсыз кылуу өткөргүчтөрү.
• Иштөө температурасы 40°C ашпашы керек.
• Always wear safety glasses and gloves during installation.

3. Пакеттин мазмуну

Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз:

• Ultralux 6-inch Modern Gimbal LED Retrofit Downlight
• Mounting Accessories (e.g., torsion springs or friction clips, wiring connector)
• Instruction Manual

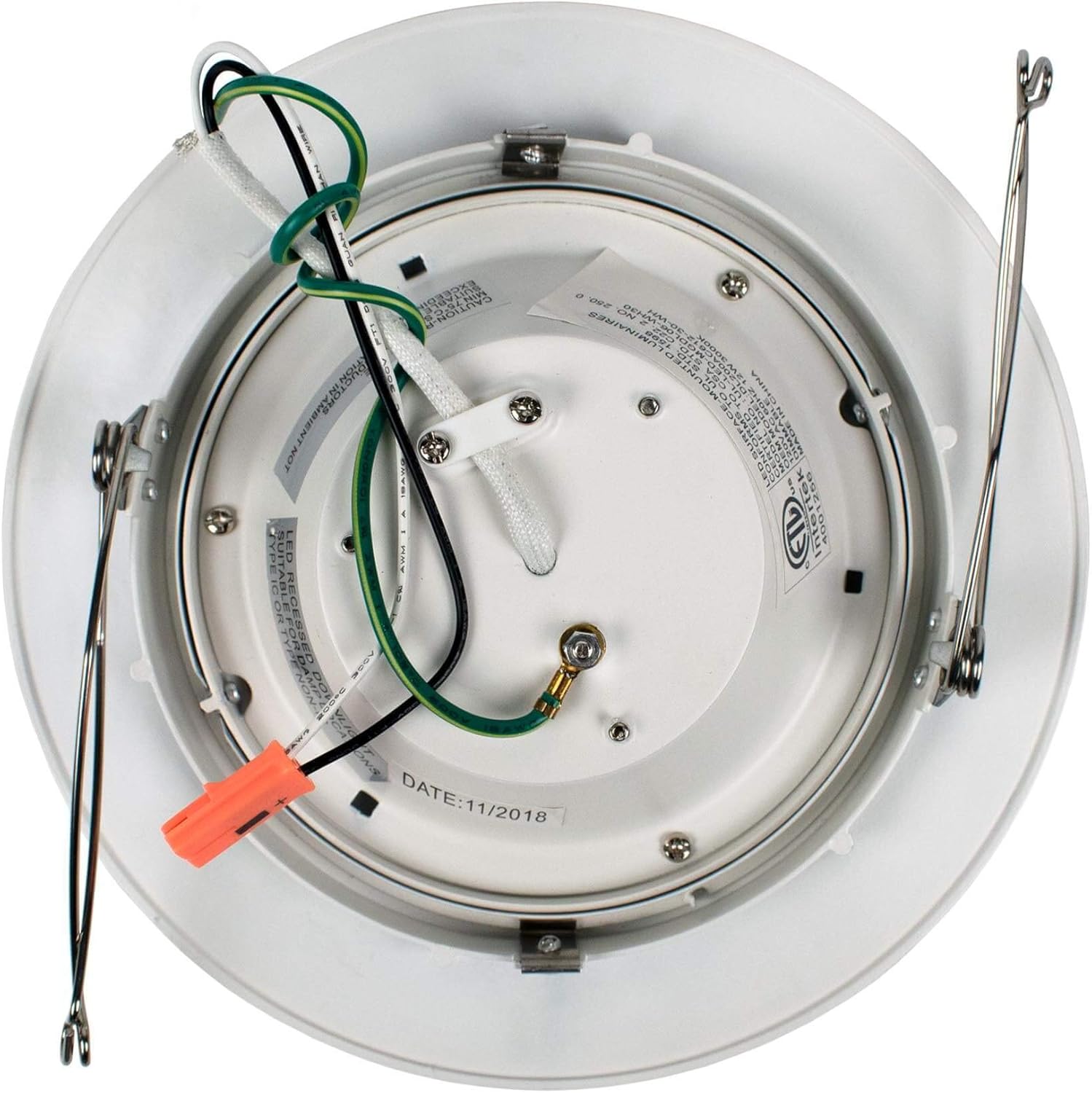

Сүрөт 3.1: Артка view of the downlight showing the wiring and mounting springs. The orange wire connector is visible, indicating a quick connect system.

4. Орнотуу жана орнотуу

This retrofit downlight is designed for installation into existing 6-inch recessed housings.

4.1 Алдын ала орнотуу

1. Электр кубатын өчүрүү: Locate the circuit breaker or fuse box and turn off the power to the light fixture you are replacing.
2. Бар болгон арматураны алып салуу: Carefully remove the existing bulb and trim from the recessed housing. Disconnect any wiring.
3. Inspect housing: Ensure the existing recessed housing is in good condition and compatible with a 6-inch retrofit downlight.

4.2 Электр зымдары боюнча нускамалар

1. Connect the white wire from the downlight to the white (neutral) wire from the junction box using the provided wire connector.
2. Connect the black wire from the downlight to the black (hot) wire from the junction box using the provided wire connector.
3. Connect the green (ground) wire from the downlight to the bare copper or green ground wire from the junction box.
4. Бардык байланыштар коопсуз экенин текшериңиз.

4.3 Mounting the Downlight

1. Gently push the connected wires into the recessed housing.
2. Compress the mounting springs on the sides of the downlight and insert the fixture into the recessed housing.
3. Release the springs. The springs will expand and hold the downlight securely in place against the ceiling.
4. Adjust the gimbal head to direct the light as desired.

Сүрөт 4.1: Мисample of multiple Ultralux 6-inch Modern Gimbal LED Retrofit Downlights installed in a hallway ceiling, providing directional lighting.

5. Иштөө нускамалары

5.1 Күйгүзүү/өчүрүү

Once installed, restore power at the circuit breaker. The downlight can be turned on and off using a standard wall switch connected to the circuit.

5.2 Dimming Function

This Ultralux LED Retrofit Downlight is TRIAC dimmable. To utilize the dimming feature, ensure you have a compatible TRIAC (forward-phase) dimmer switch installed on the circuit. Follow the dimmer switch manufacturer's instructions for operation. The light output can be adjusted from 100% down to 10% or lower, depending on the dimmer.

5.3 Гимбалды жөндөө

The gimbal feature allows you to adjust the direction of the light beam. Gently tilt the central light module within its housing to aim the light where needed.

6. Техникалык тейлөө

The Ultralux LED Retrofit Downlight requires minimal maintenance.

• Тазалоо: Тазалоодон мурун электр кубатынын өчүрүлгөнүн текшериңиз. Жабдууну жумшак, кургак же бир аз кургатылган чүпүрөк менен сүртүңүзamp кездеме. Катуу химиялык заттарды, абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз, анткени алар каптоого же электрдик компоненттерге зыян келтириши мүмкүн.
• LED Узак мөөнөттүү: The integrated LED light source is designed for long life (over 50,000 hours) and does not require bulb replacement.
• Текшерүү: Арматуранын бузулуу белгилерин же бош туташууларды мезгил-мезгили менен текшерип туруңуз. Эгерде кандайдыр бир көйгөйлөр табылса, электр энергиясын сууруп, квалификациялуу электрикке кайрылыңыз.

7. Кыйынчылыктарды

If you experience issues with your downlight, refer to the following common problems and solutions:

Эгерде бул чечимдер көйгөйдү чечпесе, кардарларды колдоо кызматына кайрылыңыз.

8. Техникалык шарттар

9. Кепилдик жана колдоо

Ultralux products are manufactured to high-quality standards. For warranty information or technical support, please refer to the documentation included with your purchase or visit the official Ultralux webсайт. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
