XTAR VC2SL батарея кубаттагычынын колдонуучу колдонмосу
Модель: XTAR VC2SL | Бренд: XTAR
1. Киришүү
XTAR VC2SL – бул Li-ion жана Ni-MH/Ni-Cd түрлөрүн кошо алганда, ар кандай кайра заряддалуучу батареялар үчүн иштелип чыккан ар тараптуу жана акылдуу эки уячалуу батарея кубаттагыч. Ал реалдуу убакыт режиминде кубаттоо маалыматын берүүчү интуитивдик LCD дисплейге, тышкы түзмөктөрдү кубаттоо үчүн USB чыгаруу функциясына жана өркүндөтүлгөн коопсуздук коргоолоруна ээ. Бул колдонмодо VC2SL кубаттагычыңызды коопсуз жана натыйжалуу иштетүү боюнча кеңири нускамалар берилген.
2. Коопсуздук маалыматы
- Техникалык мүнөздөмөлөрдө көрсөтүлгөн шайкеш келген батарея түрлөрүн гана кубаттаңыз. Шайкеш келбеген батареяларды кубаттоо зыянга же жаракатка алып келиши мүмкүн.
- Кайра заряддалбаган батарейкаларды заряддоого аракет кылбаңыз.
- Батареяларды кубаттагычка салып жатканда батареянын туура полярдуулугун текшериңиз. Тескери полярдуулук кубаттагычка жана батареяга зыян келтириши мүмкүн.
- Кубаттоочу түзүлүштү колдонуп жатканда, айрыкча, баштапкы кубаттоо баскычында кароосуз калтырбаңыз.
- Заряддоочу түзүлүштү суудан, нымдуулуктан жана жогорку температуралардан алыс кармаңыз.
- Кубаттоочу түзүлүштү бөлүктөргө бөлбөңүз же өзгөртпөңүз. Бул кепилдикти жокко чыгарат жана коопсуздукка коркунуч келтириши мүмкүн.
- Балдар жетпеген жерде сактаңыз.
- Эгерде кубаттагыч түтүн, адаттан тыш жыттар же ашыкча ысык чыгарса, аны дароо кубат булагынан ажыратыңыз.
3. Пакеттин мазмуну
- XTAR VC2SL батарея кубаттагычы
- USB Type-C кабели
- User Manual
Сүрөт: XTAR VC2SL топтомунун мазмуну, анын ичинде кубаттагыч, USB кабели жана колдонуучу колдонмосу.
4. Продукт бүтүп калдыview
XTAR VC2SL кубаттагычында эки көз карандысыз кубаттоо уячасы, акылдуу LCD дисплей жана Type-C киргизүү жана USB-A чыгаруу порттору бар.
Сүрөт: алдыңкы view XTAR VC2SL кубаттагычынын сүрөтүндө эки батарея уячасы, LCD дисплей жана кошо берилген USB-C кабели көрсөтүлгөн.

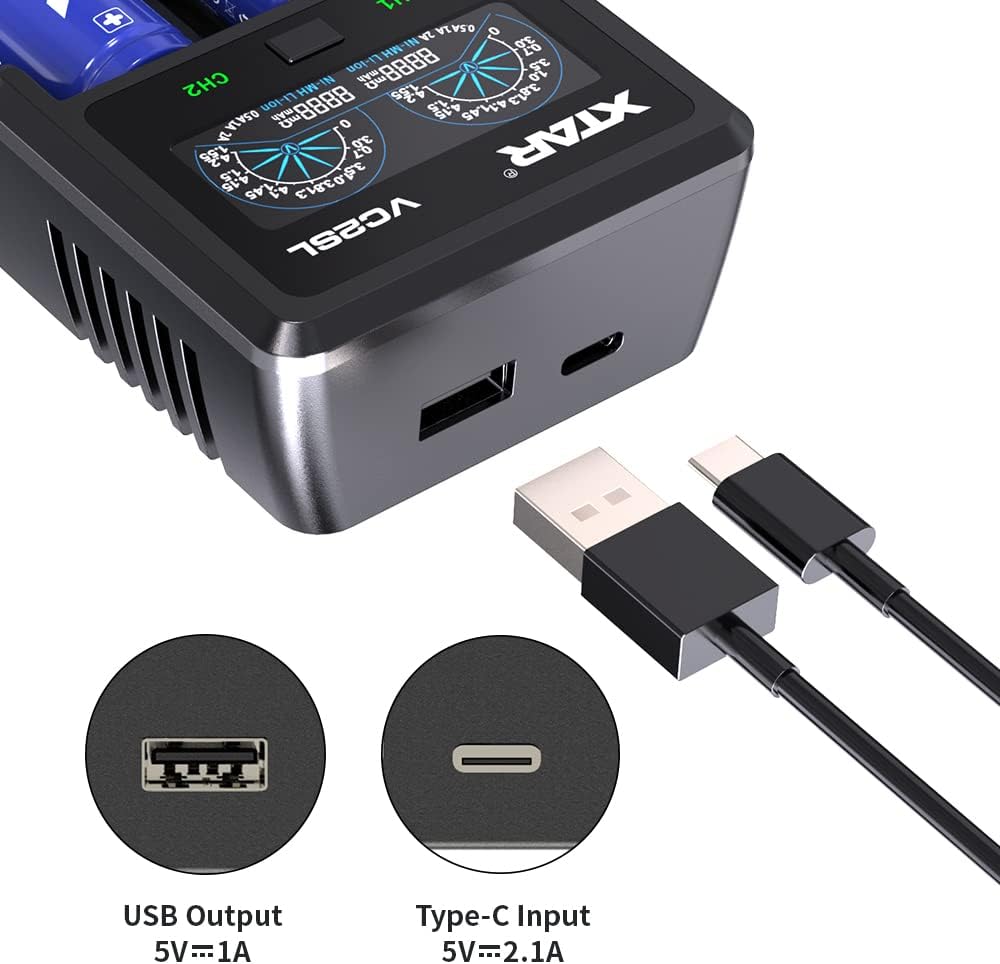

Сүрөт: жакын план view XTAR VC2SL кубаттагычынын капталында, USB-A чыгаруу портун жана USB Type-C киргизүү портун белгилеп турат.
Сүрөт: деталдуу view XTAR VC2SL акылдуу LCD дисплейинин батареянын көлөмүн көрсөтүп туратtage, заряддалган кубаттуулук, заряддоо тогу жана ар бир канал үчүн батареянын түрү, ошондой эле кызыл жана жашыл LED индикаторлору.
5. Орнотуу
- Берилген USB Type-C кабелин кубаттагычтын Type-C киргизүү портуна туташтырыңыз.
- USB кабелинин экинчи учун шайкеш келген USB кубат адаптерине (мисалы, 5V/2.1A дубал адаптери, компьютердин USB порту, кубат банкы) туташтырыңыз.
- Заряддагыч колдонууга даяр экенин көрсөткөн LCD дисплей күйөт.
6. Иштөө нускамалары
6.1 Батареяларды салуу
Заряддоочу уячаларга бир же эки шайкеш кайра заряддалуучу батарейканы этияттык менен салып, туура полярдуулуктун (+ жана - учтарынын) заряддоочу түзүлүштөгү индикаторлорго дал келишин текшериңиз. Заряддоочу түзүлүш батареянын түрүн автоматтык түрдө аныктап, заряддай баштайт.
Сүрөт: XTAR VC2SL кубаттагычы ар кандай өлчөмдөгү батареялар менен, анын ичинде 3.6V/3.7V Li-ion (10440тан 26650гө чейин) жана 1.2V Ni-MH/Ni-Cd (AAAA, AAA, AA, A, SC, C) батареялары менен шайкештигин көрсөтүп турат.
6.2 LCD дисплейди түшүнүү
Акылдуу LCD дисплей ар бир кубаттоо каналы боюнча реалдуу убакыт режиминде маалымат берет. Эки кубаттоо уячасынын ортосунда жайгашкан баскычты басуу менен ар кандай дисплей режимдеринин ортосунда которула аласыз.
- CAP (Заряддалган кубаттуулук): Батареяга заряддалган топтолгон кубаттуулукту мАч менен көрсөтөт.
- CCR (Реалдуу убакыттагы кубаттоо тогу): Учурдагы кубаттоо ылдамдыгын мА менен көрсөтөт.
- ИК (Ички каршылык): Батареянын ички каршылыгын мΩ менен көрсөтөт.
- Тtage: Учурдагы томду көрсөтөтtagбатареянын e.
- Батарея түрү: Аныкталган батареянын Li-ion же Ni-MH/Ni-Cd экенин көрсөтөт.
Сүрөт: XTAR VC2SL'дин LCD дисплейи заряддалган кубаттуулук (CAP), реалдуу убакыттагы кубаттоо тогу (CCR) жана ички каршылык (IR) режимдери аркылуу өтүп, колдонуучуга жеткиликтүү маалыматты көрсөтөт.
6.3 Заряддоо процесси
Кубаттоочу түзүлүш батареяларыңыз үчүн оптималдуу заряддоо тогун автоматтык түрдө тандайт, бир уяча үчүн эң көп дегенде 2 А. Дисплейде заряддоонун жүрүшү көрсөтүлөт. Кубаттоо аяктагандан кийин, дисплейде "ТОЛУК" деген жазуу пайда болот жана LED жашыл түскө айланат.
Сүрөт: XTAR VC2SL жогорку ылдамдыктагы кубаттоо мүмкүнчүлүгүнүн визуалдык чагылдырылышы, анда 3000 мАч (1.5 саат), 1100 мАч (0.7 саат) жана 3600 мАч (2 саат) батарейкалардын болжолдуу кубаттоо убактысы көрсөтүлгөн.
6.4 USB чыгаруу функциясы (Power Bank)
VC2SL кубат банкы катары иштей алат. Заряддалган литий-иондук батареяны 1-уячага салыңыз, андан кийин тышкы түзмөгүңүздү (мисалы, смартфонду) USB кабели аркылуу USB-A чыгуу портуна туташтырыңыз. Заряддоочу түзүлүш түзмөгүңүздү кубаттоо үчүн 5V/1A чыгуусун камсыз кылат. Бул функцияга ички батареяны жана тышкы түзмөктү бир эле учурда кубаттоого мүмкүндүк берген Power-Path Management кирет.
Видео: XTAR VC2SL кубаттагычынын USB чыгаруу функциясынын демонстрациясы, анда батарея салынып турганда смартфонду кубаттап жатканын көрсөтөт.
6.5 0V активдештирүү функциясы
VC2SL ашыкча заряддалган литий-иондук батареяларды кайра жандандыра турган 0В активдештирүү функциясына ээ. Эгерде ашыкча заряддалган батарея салынса, заряддоочу түзүлүш кадимки заряддоо циклин баштоодон мурун аны иштетүүгө аракет кылат.
6.6 Тескери полярдуулукту коргоо
Кубаттоочу түзүлүш тескери полярдуулуктан коргоо менен жабдылган. Эгерде батарейка туура эмес салынса, экранда "Err" деген жазуу көрсөтүлүп, кубаттоочу түзүлүшкө да, батарейкага да зыян келтирбөө үчүн эскертүү берилет.
7. Техникалык тейлөө
- Заряддоочу түзүлүштү жана заряддоочу уячаларды жумшак, кургак чүпүрөк менен үзгүлтүксүз тазалап туруңуз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
- Заряддоо түзүлүштү күн тийбеген жана экстремалдык температурадан алыс, салкын, кургак жерде сактаңыз.
- Узак убакыт бою колдонулбай турганда, кубаттагычты кубат булагынан ажыратыңыз.
8. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Кубаттагычтын дисплейи өчүк. | Электр байланышы жок же кабели бузулган. | USB Type-C кабели кубаттагычка да, кубат булагына да бекем туташтырылганын текшериңиз. Башка USB портун же кубат адаптерин колдонуп көрүңүз. |
| Батарея салынгандан кийин дисплейде "Err" деген билдирүү көрсөтүлөт. | Батареянын туура эмес полярдуулугу же батареянын дал келбестиги. | Батареянын полярдуулугун туура текшерип, кайра салыңыз. Батареянын түрү кубаттагыч менен шайкеш келерин текшериңиз. |
| Батарея заряддалбай жатат же жай заряддалууда. | Начар байланыш, бузулган батарея же жетишсиз кубат. | Батареялардын туура орнотулганын текшериңиз. Батареянын бузулганын текшериңиз. Жетиштүү кубаттуулуктагы кубат адаптерин колдонуңуз (мисалы, 5V/2.1A). |
| Заряддоочу түзүлүш иштеп жатканда ысык сезилет. | Кадимки иштөө же начар желдетүү. | Кубаттоо учурунда бир аз ысып кетүү кадыресе көрүнүш. Кубаттоочу түзүлүш жакшы желдетилген жерге коюлганын жана үстү жабылбаганын текшериңиз. Эгерде өтө ысык болсо, дароо ажыратыңыз. |
9. Техникалык шарттар
- Модел: XTAR VC2SL
- Киргизүү: 5V 2.1A (С түрү)
- Чыгаруу (кубаттоо): Ар бир уячага максимум 2 А
- Чыгаруу (USB Power Bank): 5V 1A (USB-A)
- Бири -бирине шайкеш батареялар:
- 3.6V/3.7V Li-ion/IMR/INR/ICR: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650 (Эскертүү: Корголгон 20700/21700 батарейкаларын кубаттоого болот)
- 1.2V Ni-MH/Ni-Cd: AAAA, AAA, AA, A, SC, C
- Дисплей: Интеллектуалдык LCD
- Өлчөмдөрү: 6.26 x 4.84 x 1.57 дюйм
- Салмагы: 7 унция (0.2 килограмм)
- Түсү: Кара
10. Кепилдик жана колдоо
XTAR өнүмдөрү жогорку сапаттагы стандарттарга ылайык өндүрүлөт. Кепилдик маалыматы, техникалык колдоо же кардарларды тейлөө боюнча суроолор үчүн, XTAR расмий адамында берилген байланыш маалыматын караңыз. webсайтка же сатуучуга кайрылыңыз.
Кепилдик дооматтары үчүн сатып алуунун далили катары сатып алуу дүмүрчөгүңүздү сактап коюңуз.
