1. Киришүү
Thank you for choosing the MEDION MD10689 Electric Sewing Machine. This manual provides essential information for the safe and efficient operation, setup, maintenance, and troubleshooting of your new sewing machine. Please read these instructions carefully before use and keep them for future reference.
The MEDION MD10689 is designed for various sewing tasks, offering 60 different stitch patterns, an integrated LED light for optimal visibility, and an automatic needle threader for convenience. Its free arm design allows for easy sewing of cylindrical items like sleeves and pant hems.
2. Коопсуздук нускамалары
Өрт, электр шок же адамдардын жаракат алуу коркунучун азайтуу үчүн электр шаймандарын колдонууда ар дайым негизги коопсуздук чараларын сактаңыз.
- Ensure the machine is connected to a power supply that matches the specifications indicated on the machine.
- Always unplug the sewing machine from the electrical outlet when cleaning, making any adjustments, or when leaving it unattended.
- Keep fingers away from all moving parts, especially the sewing needle and presser foot.
- Өндүрүүчүлөр сунуштаган аксессуарларды гана колдонуңуз.
- Эгерде машинанын шнуру же сайгычы бузулган болсо, ал туура иштебей жатса, же түшүп кетсе же бузулуп калса, аны эч качан иштетпеңиз.
- Жумушчу жерди жакшы жарыктандырыңыз.
- Бул шайман физикалык, сезүү же акыл-эс жөндөмү начар же тажрыйбасы жана билими жок адамдар (анын ичинде балдар) үчүн, эгерде алардын коопсуздугуна жооптуу адам тарабынан көзөмөлсүз же шайманды колдонуу боюнча көрсөтмө болбосо, колдонууга арналбайт.
3. Продукт бүтүп калдыview

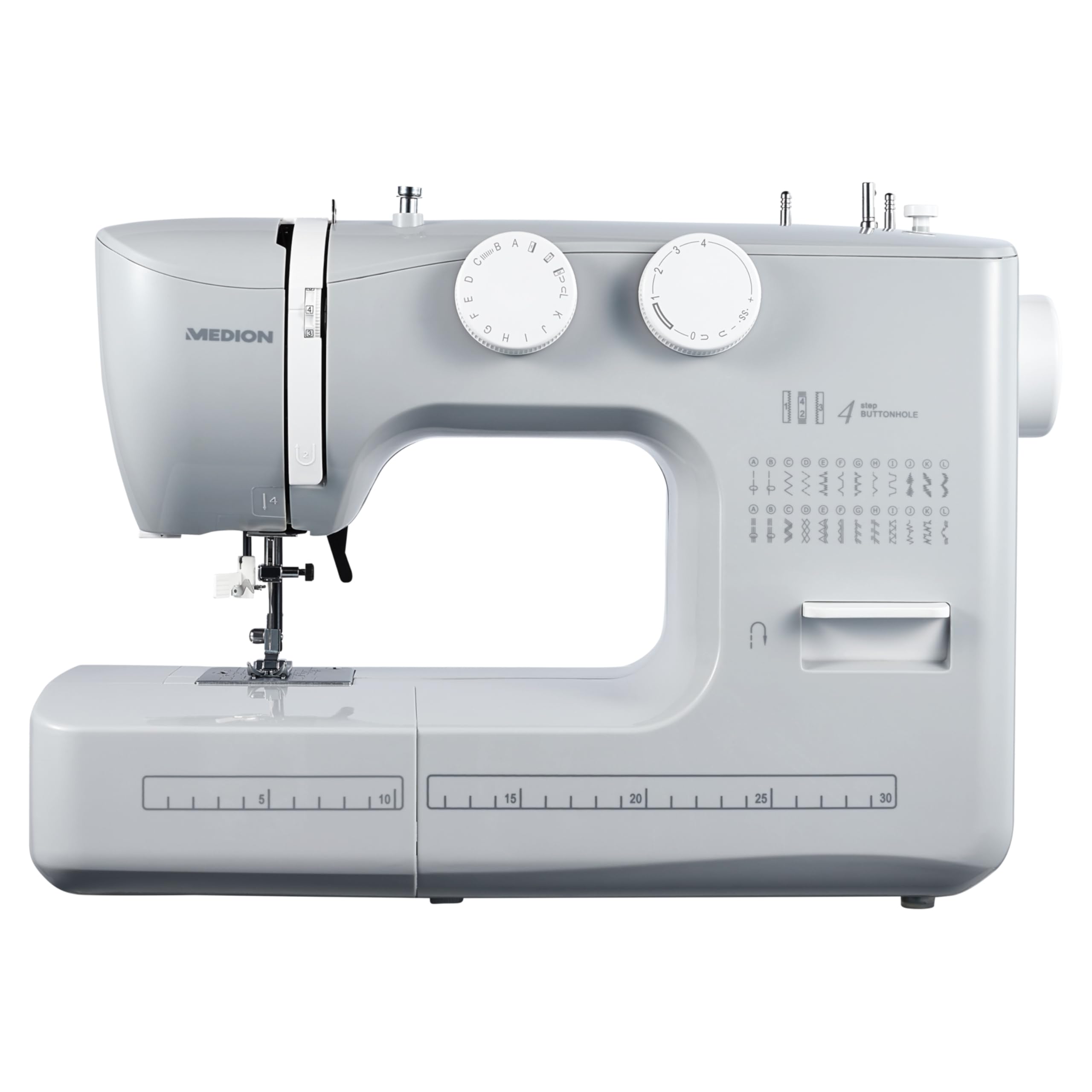

Familiarize yourself with the main components of your MEDION MD10689 sewing machine.
4. Орнотуу
4.1 Кубат туташтыруу
- Машинаны туруктуу, тегиз бетке коюңуз.
- Connect the foot pedal and power cord to the machine and then to a suitable electrical outlet.
- Turn on the power switch, usually located on the side of the machine. The LED sewing light will illuminate.
4.2 Бобинди ороо
- Спулдун төөнөгүчтүн үстүнө жиптин катушкасын коюңуз.
- Жипти үстүнкү жиптин багыттоочусу аркылуу жана катушка оромунун тарткыч дискинин айланасынан өткөрүңүз.
- Бобин орогучтун шпинделине бош бобинди коюңуз.
- Wrap the thread clockwise a few times around the bobbin.
- Орап оруучу шпиндельди оңго түртүңүз.
- Gently press the foot pedal to start winding. Stop when the bobbin is full.
- Жипти кесип, шпиндельди кайра солго түртүңүз.
4.3 Бобинди салуу
- Бобин капкагын ачыңыз.
- Жиптин туура багытта (көбүнчө саат жебесине каршы) жайылышын камсыз кылуу менен, оролгон бобинди бобин кутусуна киргизиңиз.
- Pull the thread through the tension spring and into the thread guide slot.
- Бобин капкагын жабыңыз.
4.4 Үстүнкү жипти жип салуу
- Басуучу бут көтөргүчтү көтөрүңүз.
- Спулдун төөнөгүчтүн үстүнө жиптин катушкасын коюңуз.
- Жипти үстүнкү жип багыттоочулары аркылуу өткөрүңүз.
- Pass the thread down through the tension discs and up through the take-up lever.
- Ийнени автоматтык ийне жип өткөргүчтү колдонуп же кол менен алдыңкыдан артка карай өткөрүңүз.
5. Иштөө нускамалары
5.1 Тигүүнү тандоо
The MEDION MD10689 offers 60 different stitch patterns, including utility stitches, decorative stitches, and a 4-step buttonhole function. Use the stitch selector dial to choose your desired stitch. Refer to the stitch chart on the machine for visual guidance.
- Utility Stitches: Straight stitch, zigzag stitch, 3-step zigzag stitch, triple straight stitch, blind hem stitch.
- Decorative Stitches: Shell stitch, satin stitch, smoke stitch, and 7 ornamental stitches.
- баскыч тешиги: 4-step buttonhole for consistent buttonholes.
5.2 Тигиштин узундугун жана туурасын тууралоо
Adjust the stitch length and width using the dedicated dials on the machine. Stitch length is adjustable up to a maximum of 4 mm, and zigzag width is adjustable up to a maximum of 4 mm.
5.3 Тескери тигүү
To reinforce stitches, press and hold the reverse button. The machine will sew backward. Release the button to resume forward sewing.
5.4 Presser Foot System
The machine features a Snap-on presser foot system, allowing for quick and easy exchange of presser feet. To change a presser foot, raise the needle to its highest position, lift the presser foot lifter, and press the release lever at the back of the presser foot holder. To attach a new foot, align it under the holder and lower the presser foot lifter until it snaps into place.
5.5 Жиптин чыңалуусун жөндөө
The thread tension dial allows adjustment from 0-9 levels. Proper tension is crucial for balanced stitches. Test on a scrap piece of fabric before sewing your project.
5.6 Double Needle Function
This machine supports a double needle function for parallel stitching. Ensure you use a double needle and thread both needles correctly according to the threading path.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө тигүүчү машинаңыздын узак иштөөсүн жана оптималдуу иштешин камсыз кылат.
6.1 Тазалоо
- Тазалоодон мурун ар дайым машинаны розеткадан ажыратыңыз.
- Ийненин пластинасын жана катушка кутучасын алып салыңыз.
- Кичинекей щетканы колдонуп, тоют берүүчү иттердин жана катушканын аймагынан жүн менен чаңды кетириңиз.
- Машинанын сыртын жумшак, кургак чүпүрөк менен сүртүңүз. Суюк тазалоочу каражаттарды колдонбоңуз.
6.2 Ийне алмаштыруу
Replace the needle regularly, especially if it becomes bent, dull, or if you notice skipped stitches. Use the correct needle type and size for your fabric.
6.3 Майлоо
Refer to the detailed manual for specific lubrication points and frequency. Generally, a few drops of sewing machine oil in designated areas can keep the machine running smoothly.
7. Кыйынчылыктарды
Бул жерде кээ бир жалпы маселелер жана алардын мүмкүн болуучу чечимдери:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Өткөрүлгөн тигүү | Туура эмес ийне, ийилген ийне, жип туура эмес өткөрүлгөн, кездеменин ийне өлчөмү туура эмес. | Replace needle, re-thread machine, use appropriate needle for fabric type. |
| Thread Breaking | Туура эмес тартылуу, жиптин сапатынын начардыгы, туура эмес оролгон катушка, ийненин пластинкасында бырышып калган жерлер. | Тартууну жөндөңүз, сапаттуу жипти колдонуңуз, катушканы кайра ороп, бүктөлүп калганын текшериңиз. |
| Кездемени бырыштыруу | Thread tension too high, incorrect stitch length, dull needle. | Үстүнкү жиптин тартылышын азайтыңыз, тигиштин узундугун тууралаңыз, ийнени ордуна коюңуз. |
| Машина иштебей жатат | Power cord not plugged in, power switch off, foot pedal disconnected. | Check power connections, ensure switch is on, reconnect foot pedal. |
If you encounter issues not listed here or if the problem persists, please contact MEDION customer support.
8. Техникалык шарттар
- Модел: MD 10689
- Бренд: MEDION
- Күч: 62 W total (Sewing light: 2 W)
- Тигүү үлгүлөрү: 60 different patterns, including 4-step buttonhole
- Тигүү ылдамдыгы: Max. 750 stitches/min
- Тигүү узундугу: 4 мм чейин жөнгө салынат
- Зигзаг туурасы: 4 мм чейин жөнгө салынат
- Жиптин чыңалуусу: 0-9 деңгээл
- Ызы-чуу деңгээли: Approx. 44-79 dB
- Өлчөмдөрү (D x W x Y): 17 см х 42 см х 30 см
- Салмагы: 5.3 кг
- Материал: Металл
- Түсү: Ак
- Өзгөчөлүктөрү: Free arm, LED sewing light, automatic needle threader, Snap-on presser foot system, integrated thread cutter, double needle function, drop feed dog, vertical spool pin system, automatic bobbin winding clutch, integrated accessory storage.
9. Кепилдик жана колдоо
For warranty information, please refer to the documentation provided with your purchase or visit the official MEDION website. If you require technical assistance or have questions regarding your MEDION MD10689 sewing machine, please contact MEDION customer support.
Көбүнчө колдоо кызматынын байланыш маалыматтарын өндүрүүчүнүн сайтынан таба аласыз webсайтында же сатып алуу дүмүрчөгүндө.
