1. Киришүү
This manual provides detailed instructions for the safe and efficient operation, setup, and maintenance of your Canglan Technology GD-200 Portable Chamfering Machine. Please read this manual thoroughly before using the machine to ensure proper function and to prevent injury or damage.
2. Коопсуздук нускамалары
Өрт, электр шок жана жеке жаракат алуу коркунучун азайтуу үчүн ар дайым негизги коопсуздук чараларын аткарыңыз.
- Коопсуздук көз айнеги, кол кап жана угууну коргоочу каражаттар сыяктуу тиешелүү жеке коргонуу каражаттарын (ЖКК) кийиңиз.
- Иш аянты таза, жакшы жарык жана тоскоолдуктар жок болушун камсыз кылыңыз.
- Балдарды жана жанындагыларды иштеп жаткан машинадан алыс кармаңыз.
- дда машинаны иштетпеңизamp же нымдуу шарттар.
- Кандайдыр бир жөндөөлөрдү, техникалык тейлөөнү же бычактарды алмаштырууну жүргүзүүдөн мурун ар дайым электр кубатынан ажыратыңыз.
- Secure the workpiece properly before chamfering.
- Чыныгы алмаштыруучу тетиктерди жана аксессуарларды гана колдонуңуз.
- Do not force the machine; let the tool do the work.
- Ар бир колдонуудан мурун электр шнурунун бузулууларын текшериңиз.
3. Продукт бүтүп калдыview
The Canglan Technology GD-200 is a portable chamfering machine designed for linear beveling of various metal workpieces. It offers adjustable chamfering angles from 15° to 45° and is suitable for large workpieces without heat treatment, as well as batch processing of small parts, molds, and sheet metal.
3.1 Негизги өзгөчөлүктөрү
- Көчүрүү мүмкүнчүлүгү: Designed for easy transport and use in various work environments.
- Versatile Chamfering: Capable of chamfering and beveling angles from 15° to 45°.
- Натыйжалуу операция: Linear chamfering design allows for quick and efficient work.
- Колдонуучуга ыңгайлуу: Simple controls and intuitive interface for ease of use.
- Ишенимдүү күч: Operates on 220V for stable power supply and consistent performance.
- Туруктуу бычактар: Uses 3.6 x 12.7 mm four-blade tungsten steel blades for easy replacement and long life.
3.2 Компоненттер
Familiarize yourself with the main components of the chamfering machine:

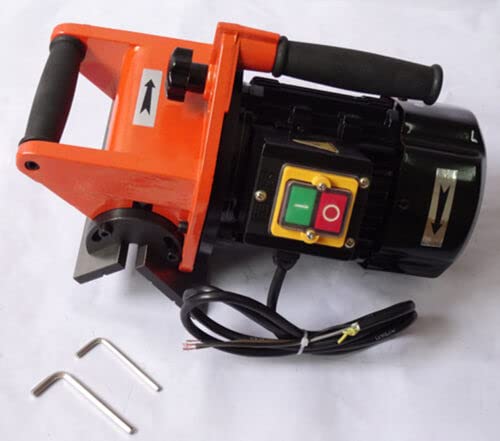

Сүрөт 1: Алдыңкы view of the GD-200 Portable Chamfering Machine. This image shows the main body of the machine with its red handle and the chamfering head at the top, featuring the blade housing and guide rails.

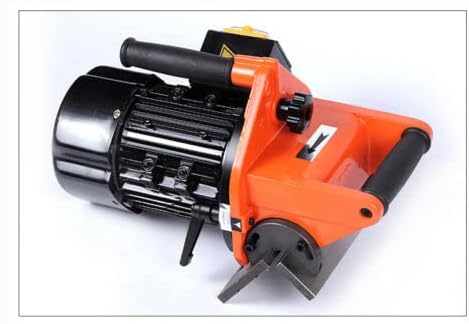

2-сүрөт: Каптал view of the GD-200 Portable Chamfering Machine. This image displays the machine from a different angle, highlighting the motor housing, the orange protective casing, and the ergonomic handles for better grip and control during operation.
- Негизги органы: Ички механизмдерди жана кыймылдаткычты камтыйт.
- туткасы: For carrying and guiding the machine.
- Chamfering Head: Contains the cutting blade and guide rails.
- Кубат которгучу: Күйгүзүү/өчүрүү башкаруусу.
- Бурчту жөндөө баскычы: To set the desired chamfering angle.
- Тереңдикти жөндөө баскычы: To set the chamfering depth.
4. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Модел | GD-200 (Portable) |
| Электр камсыздоо | 220V / 50Hz (380V / 50Hz optional) |
| Күч | 750 Вт |
| Темир жолдун узундугу | 200 мм |
| Chamfer Depth | 0 - 6 мм |
| Blade Specifications | 3.6 x 12.7 mm four-blade tungsten steel blade |
| Chamfer Angle Adjustment Range | 15° - 45° |
| Салмагы | 12 кг |
| Өндүрүүчү | Канглан технологиясы |
5. Орнотуу
Before operating the chamfering machine, ensure it is properly set up.
- Пакеттен чыгаруу: Машинаны таңгагынан кылдаттык менен чыгарыңыз. Ар кандай жеткирүү зыянын текшериңиз.
- Кубат туташуу: Connect the machine to a compatible 220V / 50Hz power outlet. Ensure the power switch is in the "OFF" position before plugging in.
- Даярдоо бөлүгү: Secure the workpiece firmly on a stable surface. Ensure there is enough clearance for the machine to move along the edge to be chamfered.
- Бычак текшерүү: Verify that the tungsten steel blades are securely installed and free from damage. Refer to Section 7.1 for blade replacement if necessary.
6. Иштөө нускамалары
Follow these steps for safe and effective chamfering:
- Set Chamfer Angle: Use the angle adjustment knob to set the desired chamfering angle between 15° and 45°.
- Set Chamfer Depth: Adjust the depth adjustment knob to achieve the required chamfer depth (0-6 mm). Perform a test cut on a scrap piece if unsure.
- Позициялоо: Place the machine's guide rails against the workpiece material. The machine should be stable and aligned with the edge to be chamfered.
- Күйгүзүү: Turn the power switch to the "ON" position. Allow the motor to reach full speed before engaging the workpiece.
- Chamfering: Gently and steadily move the machine along the edge of the workpiece in the direction indicated by any directional arrows on the machine. Apply consistent pressure.
- Өчүрүү: Once the chamfering is complete, turn the power switch to the "OFF" position and wait for the blade to stop completely before setting the machine down or handling the workpiece.
- Текшерүү: Inspect the chamfered edge for accuracy and finish.
Note: The sliding steel mold, after heat treatment, ensures high quality and durability for consistent results.
7. Техникалык тейлөө
Regular maintenance ensures the longevity and optimal performance of your chamfering machine.
- Тазалоо: After each use, disconnect the power and clean the machine, especially the chamfering head and guide rails, from metal chips and dust using a brush or compressed air.
- Бычак текшерүү: Regularly inspect the tungsten steel blades for wear, chips, or damage. Dull or damaged blades can affect performance and safety.
- Сактагыч: Store the machine in a dry, clean, and secure location, away from direct sunlight and moisture.
- Майлоо: Periodically apply a light machine oil to moving parts as recommended by the manufacturer (if applicable, consult a service professional).
7.1 Blade алмаштыруу
The 3.6 x 12.7 mm four-blade tungsten steel blades are designed for easy replacement.
- Кубатты өчүрүү: Машина кубат булагынан ажыратылганын текшериңиз.
- Жеткирүү Blades: Locate the screws securing the blade housing on the chamfering head.
- Эски бычактарды алып салуу: Carefully loosen and remove the screws. Extract the worn blades. Use gloves to avoid injury.
- Жаңы бычактарды орнотуу: Insert new 3.6 x 12.7 mm four-blade tungsten steel blades, ensuring they are correctly oriented and seated.
- Коопсуз бычактар: Tighten the screws firmly to secure the new blades. Do not overtighten.
- Сыноо: Briefly power on the machine (without a workpiece) to ensure the blades are spinning freely and without unusual noise.
8. Кыйынчылыктарды
Бул бөлүм сиз кабылышы мүмкүн болгон жалпы көйгөйлөрдү карайт.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Машина иштебейт. | No power supply; faulty power cord; tripped circuit breaker. | Check power connection; inspect power cord; reset circuit breaker. |
| Poor chamfer quality (rough, uneven). | Dull or damaged blades; incorrect angle/depth setting; improper feeding speed. | Replace blades (Section 7.1); adjust angle/depth; maintain consistent, moderate feeding speed. |
| Ашыкча титирөө же ызы-чуу. | Loose blades; damaged motor; foreign object in blade area. | Check and tighten blades; disconnect power and inspect for obstructions; if motor damage is suspected, contact support. |
| Машина ысып кетет. | үзгүлтүксүз оор колдонуу; бөгөттөлгөн желдетүү. | Allow machine to cool down; ensure ventilation slots are clear. Avoid prolonged heavy use. |
9. Кепилдик жана колдоо
This product is sold by Canglan Technology. For any issues or support, please contact the seller directly through the platform where the purchase was made.
A 30 күндүк акысыз кайтаруу саясаты is available for this product. Please refer to the purchase platform's return policy for detailed terms and conditions.
For technical assistance or inquiries regarding parts, please reach out to Canglan Technology customer service.
