Introduction
Бул колдонмодо зымдуу LCD Panel Touch контроллериңизди туура орнотуу, иштетүү жана тейлөө боюнча маанилүү маалымат берилген. Бул контроллер YR-E17, AW07LC2VHB, AW09LC2VHB, AW12LC2VHB жана AW18LC2VHB моделдерин кошо алганда, Йорк жана GE борбордук кондиционеринин ички блоктору менен колдонуу үчүн иштелип чыккан. Түзмөктүн оптималдуу иштешин жана узак мөөнөттүү иштешин камсыз кылуу үчүн орнотуудан жана колдонуудан мурун бул колдонмону кылдат окуп чыгыңыз.
Пакеттин мазмуну
Таңгакты ачканда, бардык компоненттердин бар экенин жана бузулбаганын текшериңиз. Стандарттык таңгак төмөнкүлөрдү камтыйт:
- 1 x Зымдуу контроллер LCD панелинин сенсордук экраны
- Монтаждоо бурамалар
- Зым туташтыргычтар
- Пайдалануу жана орнотуу боюнча колдонмо (бул документ)

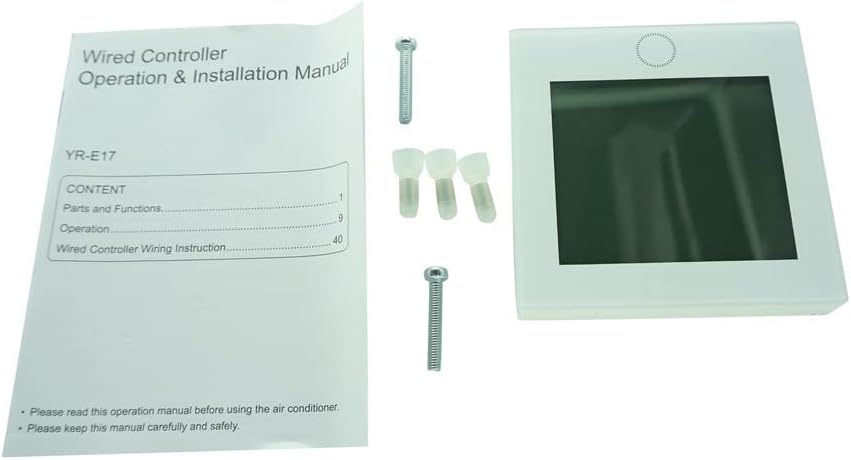

Сүрөт: Зымдуу контроллер, анын иштөө боюнча колдонмосу, бекитүүчү бурамалары жана зым туташтыргычтары менен кошо, адатта продукттун таңгагында кездешет.
Орнотуу жана орнотуу
Зымдуу контроллердин иштеши үчүн туура орнотуу абдан маанилүү. Орнотууну квалификациялуу техник аткарышы сунушталат.
Орнотуудан мурун:
- Орнотуу иштерин баштоодон мурун, кондиционердин электр менен камсыздоосу автоматтык өчүргүчтөн толугу менен өчүрүлгөнүн текшериңиз.
- Бул контроллер сиздин кондиционердин ички блогунун белгилүү бир моделине (мисалы, York YR-E17, GE AW07LC2VHB ж.б.) шайкеш келерин текшериңиз. "Спецификациялар" бөлүмүндөгү шайкештик тизмесин караңыз.
- Бурагыч, зым чечкич жана вольтметр сыяктуу керектүү шаймандарды даярдаңызtage сыноочу.
Зымдарды орнотуу боюнча көрсөтмөлөр:
Контроллер ички блокко зымдуу туташуу аркылуу туташат. Зымдардын схемасы продукт менен кошо берилген толук эксплуатациялоо жана орнотуу боюнча колдонмодо кеңири баяндалат. Жалпысынан алганда, бул контроллерден байланыш зымдарын ички блоктун башкаруу тактасындагы белгиленген терминалдарга туташтырууну камтыйт.
- Зымдуу контроллердеги жана имараттын ичиндеги кондиционердеги байланыш терминалдарын аныктаңыз.
- Байланыш зымдарынын учтарын этияттык менен сыйрып алыңыз.
- Контроллерден чыккан зымдарды ички блоктогу тиешелүү терминалдарга туташтырыңыз, эгерде көрсөтүлгөн болсо, туура полярдуулукту камсыз кылыңыз. Ишенимдүү туташуулар үчүн берилген зым туташтыргычтарын колдонуңуз.
- Берилген бекиткич бурамаларды колдонуп, контроллерди дубалга бекитиңиз. Анын тегиз жана бекем бекитилгенин текшериңиз.
Сүрөт: Зымдуу контроллердин арткы бети, анда байланыш зымдары туташтырылган ички схемалык такта жана туташтыруу терминалдары көрсөтүлгөн.
Күйгүзүү:
Бардык туташуулар бекем орнотулуп, текшерилгенден кийин, автоматтык өчүргүчтөгү кондиционер блогунун кубатын калыбына келтириңиз. Контроллердеги LCD панели күйүп, анын ийгиликтүү күйгөнүн билдириши керек.
Эскертүү: Бул контроллерге белгилүү бир функциялар үчүн же электр энергиясы өчүрүлгөн учурда жөндөөлөрдү сактоо үчүн 2 AAA батарейкасы керектелетtages, бирок ал негизинен кондиционер менен иштейт. Эгер мүмкүн болсо, батареяларды атайын бөлүмгө салыңыз.
Иштөө нускамалары
LCD панелинин сенсордук башкаруучусу борбордук кондиционериңизди интуитивдик башкарууну камсыз кылат. Сенсордук экран интерфейси оңой навигацияга жана жөндөөлөрдү тууралоого мүмкүндүк берет.
Сүрөт: Зымдуу контроллердин алдыңкы бети, анын LCD сенсордук дисплейи негизги иштөө интерфейси катары кызмат кылат.
Негизги функциялар:
- Күйгүзүү/өчүрүү: Кондиционерди күйгүзүү же өчүрүү үчүн кубат сөлөкөтүн басыңыз.
- Режим тандоо: Муздатуу, Жылуулук, Вентилятор, Кургатуу же Автоматтык сыяктуу жеткиликтүү иштөө режимдерин алмаштыруу үчүн режим сүрөтчөсүн басыңыз.
- Температураны жөндөө: Каалаган температураны коюу үчүн экрандагы өйдө/ылдый жебелерди же жылдыргычты колдонуңуз.
- Желдетүүчү ылдамдыкты көзөмөлдөө: Желдеткичтин ылдамдыгын жөндөө үчүн желдеткичтин сүрөтчөсүн тандаңыз (мисалы, Төмөн, Орточо, Жогорку, Авто).
- Таймердин жөндөөлөрү: Түзмөктүн автоматтык түрдө күйгүзүү/өчүрүү убакыттарын программалоо үчүн таймер функциясына кириңиз.
- Уйку режими: Түнкүсүн оптималдуу ыңгайлуулук жана энергияны үнөмдөө үчүн уйку режимин иштетиңиз.
Өркүндөтүлгөн функциялар жана сүрөтчөлөрдүн белгилүү бир маанилери боюнча толук көрсөтмөлөрдү алуу үчүн, кондиционериңиз же ушул контроллер менен кошо келген кеңири колдонуу боюнча колдонмону караңыз.
Техникалык тейлөө
Үзгүлтүксүз техникалык тейлөө зымдуу контроллериңиздин узак мөөнөттүү иштешин жана оптималдуу иштешин камсыз кылат.
Контроллерди тазалоо:
- Тазалоодон мурун, кондиционердин кубаты өчүрүлгөнүн текшериңиз.
- LCD экранын жана контроллердин бетин жумшак, кургак, мамыксыз чүпүрөк менен сүртүңүз.
- өжөр тактар үчүн, жеңил гampкездемени суу менен же электроника үчүн атайын иштелип чыккан жумшак, абразивдүү эмес тазалоочу каражат менен сүртүңүз. Тазалоочу каражатты түз эле контроллерге чачпаңыз.
- Күчтүү химиялык заттарды, абразивдүү тазалоочу каражаттарды же эриткичтерди колдонуудан алыс болуңуз, анткени алар экранга жеasing.
Батареяны алмаштыруу:
Эгерде контроллериңиз камдык кубат алуу же белгилүү бир функциялар үчүн AAA батарейкаларын колдонсо, экранда батареянын заряды аз деген индикатор пайда болгондо аларды алмаштырыңыз. Жаңы батарейкаларды салууда туура полярдуулукту текшериңиз.
Проблемаларды чечүү
Эгерде сиз зымдуу контроллериңиз менен көйгөйлөргө туш болсоңуз, төмөнкү кеңири таралган көйгөйлөрдү жана чечимдерди караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Контроллердин дисплейи бош. | Кондиционерге электр энергиясы жок; зымдардын туташуусу бош; контроллер бузук. | AC блогунун автоматтык өчүргүчүн текшериңиз. Бардык зымдардын туташуулары бекем экенин текшериңиз. Эгерде көйгөйлөр чечилбесе, квалификациялуу техникке кайрылыңыз. |
| Контроллер тийүүгө жооп бербей жатат. | Экранды калибрлөө көйгөйү; программалык камсыздоонун убактылуу мүчүлүштүгү; физикалык бузулуу. | Кондиционердин кубатын айлантып күйгүзүп, аны өчүрүп-күйгүзүп көрүңүз. Экрандын таза жана кургак экенин текшериңиз. Эгерде жооп бербесе, кесипкөй текшерүү талап кылынышы мүмкүн. |
| Туура эмес температура көрсөткүчтөрү. | Сенсордун тыгылып калышы; контроллер түз күн нуруна же жылуулук булагынын жанына коюлган. | Контроллердин температура сенсорун эч нерсе тосуп калбаганын текшериңиз. Эгерде контроллер өтө жогорку температурага дуушар болсо, аны башка жерге жылдырыңыз. |
| Кондиционер контроллердин буйруктарына жооп бербей жатат. | Байланыш катасы; шайкеш келбеген блок; кондиционер блогунун бузук иштеши. | Кондиционердин кондиционериңиздин модели менен контроллердин шайкештигин текшериңиз. Зымдардын туташууларын текшериңиз. Кондиционердин көйгөйлөрүн чечүү үчүн анын колдонмосун караңыз. |
Эгерде бул чечимдерди колдонуп көргөндөн кийин да көйгөй чечилбесе, кошумча жардам алуу үчүн кесипкөй HVAC адисине же продукт сатуучуга кайрылыңыз.
Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модель номерлери | YR-E17, 0150401331J |
| Шайкеш түзмөктөр | York YR-E17, GE AW07LC2VHB, GE AW09LC2VHB, GE AW12LC2VHB, GE AW18LC2VHB Канал тибиндеги ички блоктор |
| Байланыш технологиясы | Инфракызыл (ИК алмаштыруу) |
| баскычтардын саны | 5 (Продукциянын сүрөттөмөсүнөн көрүнүп тургандай, ал сенсордук панел болгону менен, ал виртуалдык же сүрөттөрдө көрүнбөгөн физикалык баскычтарды билдириши мүмкүн) |
| Power Source | Негизинен AC блогу менен иштейт; камдык көчүрмө/белгилүү бир функциялар үчүн 2 AAA батарейка талап кылынат. |
| Өндүрүүчү | Easytry |
| Келип чыккан өлкө | Кытай |
Кепилдик жана колдоо
Зымдуу контроллериңиздин LCD Panel Touch экранына байланыштуу кепилдик жөнүндө так маалымат алуу үчүн, сатып алуу учурунда берилген документтерди караңыз же сатуучуга түз кайрылыңыз. Кепилдиктин шарттары жана эрежелери ар кандай болушу мүмкүн.
Эгерде сизге техникалык колдоо керек болсо же бул колдонмодо камтылбаган суроолоруңуз болсо, сатуучуга же өндүрүүчүгө кайрылыңыз. Колдоо кызматына кайрылганда, продуктуңуздун моделинин номерин (YR-E17, 0150401331J) жана сатып алуу жөнүндө маалыматты оңой эле даярдап коюңуз.
Бул продукт "IR алмаштыруучу" катары сүрөттөлгөнүн жана баштапкы жабдууңузга окшош бардык функцияларды сунуштабашы мүмкүн экенин белгилей кетүү маанилүү. Сатып алуудан жана орнотуудан мурун шайкештигин жана күтүлгөн функцияларды текшериңиз.
