XTAR MX4 Акылдуу Батарея Кубаттагыч Колдонуучунун Колдонмосу

1. Киришүү

The XTAR MX4 is an advanced 4-slot intelligent battery charger designed for a wide range of rechargeable batteries. It supports 1.5V Li-ion, 3.6V/3.7V Li-ion, 3.2V LiFePO4, and 1.2V Ni-MH battery types, offering a versatile charging solution. The MX4 incorporates multiple safety features and smart charging technology to ensure efficient and safe battery charging.

2. Пакеттин мазмуну

Пакетте бардык буюмдар бар экенин текшериңиз:

• XTAR MX4 Battery Charger
• USB A-C кабели
• Колдонуучунун Колдонмосу (бул документ)

Image: The XTAR MX4 charger, a USB-A to USB-C cable, and the user manual are shown neatly arranged next to the product packaging.

3. Техникалык шарттар

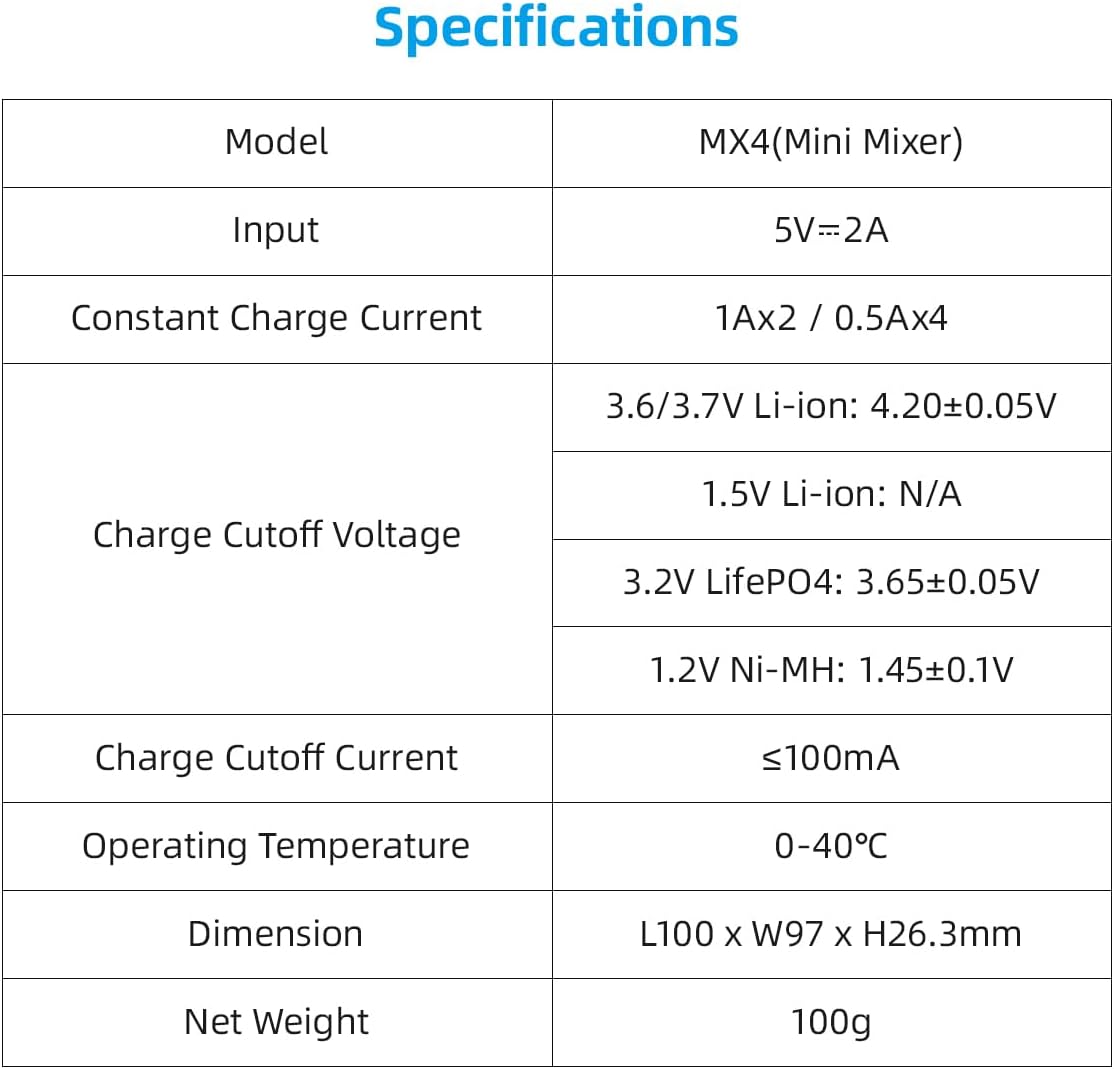

Image: A detailed table outlining the technical specifications of the XTAR MX4 charger, including input voltage, charge currents, cutoff voltages for different battery types, operating temperature, dimensions, and weight.

4. Орнотуу

To set up your XTAR MX4 charger:

1. Туташуу кубаты: Use the provided USB A to C cable to connect the charger to a 5V 2A USB power adapter or a compatible USB power source. The charger's indicator lights will illuminate briefly upon connection.
2. Жайгашкан жери: Заряддоочу түзүлүштү туруктуу, жалпак жана күйбөй турган бетке, түз күн нурунан же жылуулук булактарынан алыс коюңуз.

5. Иштөө нускамалары

The XTAR MX4 features intelligent battery recognition and independent charging slots.

5.1 Батареяларды салуу

Carefully insert one or more rechargeable batteries into the charging slots, ensuring the positive (+) and negative (-) terminals align correctly with the markings on the charger. The spring-loaded contacts accommodate various battery lengths.

Image: The XTAR MX4 charger with four different types of batteries inserted into its slots, demonstrating its multi-chemistry compatibility. Each battery type is clearly labeled with its voltagд жана кубаттуулугу.

5.2 Заряддоо процесси

Upon insertion, the charger will automatically detect the battery type and initiate the appropriate charging mode. The LED indicator above each slot provides charging status:

• Кызыл жарык (катуу): Батарея заряддалууда.
• Red Light (Slow Flash): Battery identification/activation in progress.
• Red Light (Rapid Flash): Recovery failed or an anomaly occurred.
• Жашыл жарык (катуу): Charging is complete or no battery is present.

The charger employs an intelligent charging strategy (TC-CC-CV for Li-ion) to optimize battery lifespan and performance, automatically stopping when fully charged.

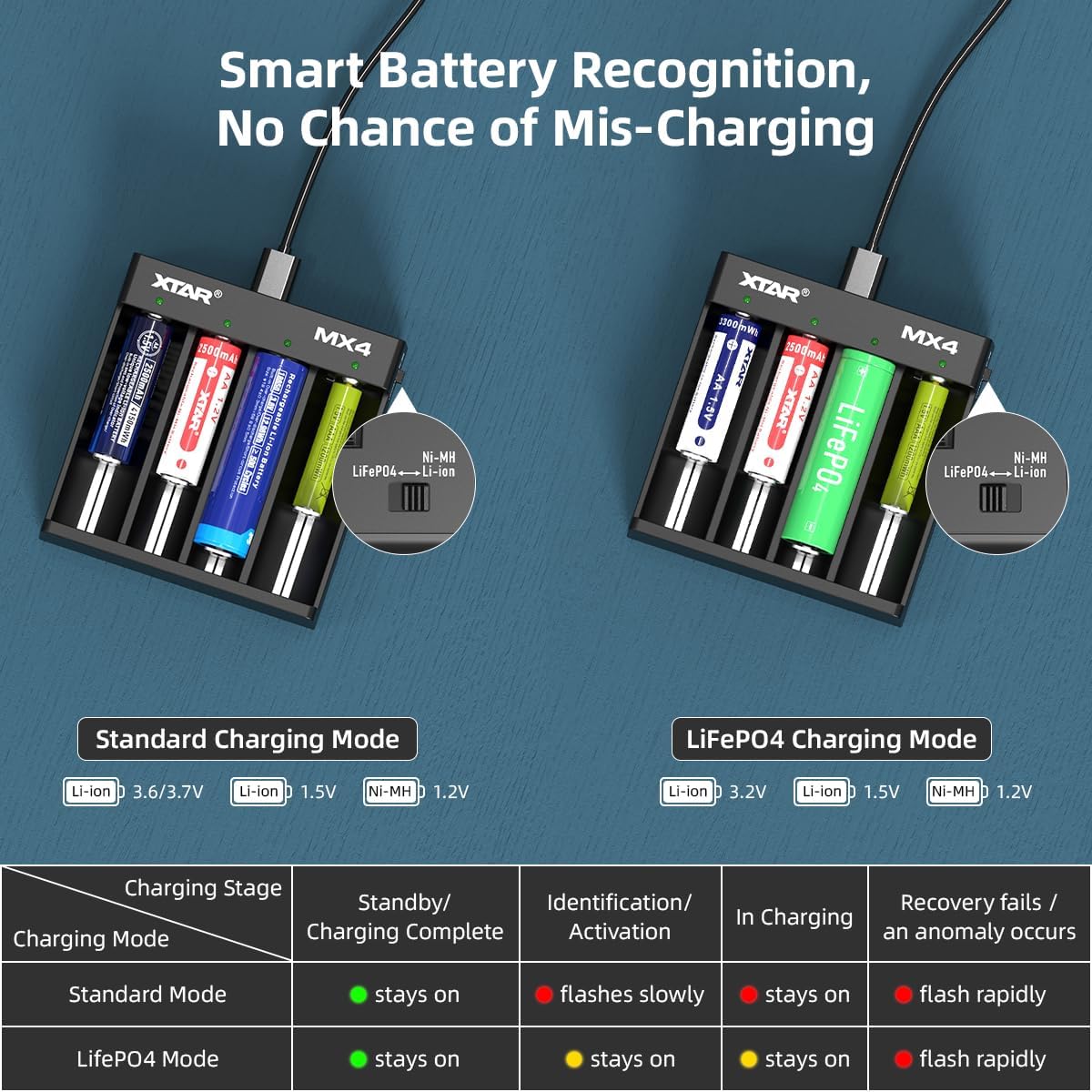

Image: A diagram illustrating the XTAR MX4's smart battery recognition feature, showing how it distinguishes between standard charging mode (Li-ion, Ni-MH) and LiFePO4 charging mode. A table below details the meaning of the LED indicator lights for each charging stage жана режим.

6. Батареянын шайкештиги

The XTAR MX4 is compatible with a wide range of cylindrical rechargeable batteries from 34mm to 70mm in length. Supported battery types include:

• 3.6V/3.7V Li-ion: 10440, 14500, 16340, 18350, 18500, 18650, 18700, 20700, 21700 (unprotected)
• 3.2V LiFePO4
• 1.5V Li-ion: ААА, АА
• 1.2V Ni-MH: AAA, AA, A, SC, C

Image: A visual representation of the XTAR MX4's wide compatibility, showing various battery types and sizes (Li-ion, LiFePO4, Ni-MH, 1.5V Li-ion) that can be charged, along with a diagram of the charger itself.

7. Коопсуздук жөнүндө маалымат жана коргоо функциялары

The XTAR MX4 charger is designed with multiple safety features to ensure a secure charging experience. Always adhere to the following safety guidelines:

• Use only compatible rechargeable batteries. Do not attempt to charge non-rechargeable batteries.
• Батареяларды салууда батареянын туура полярдуулугун камсыз кылыңыз.
• Заряддоочу түзүлүштү ажыратпаңыз же өзгөртпөңүз.
• Заряддоочу түзүлүштү суудан, нымдуулуктан жана жогорку температуралардан алыс кармаңыз.
• Колдонулбай турганда же тазалоо учурунда кубаттагычты кубат булагынан сууруп коюңуз.

7.1 Орнотулган коргоо функциялары

The MX4 incorporates advanced protection technologies:

• Акылдуу аныктоо: Батареянын түрүн автоматтык түрдө аныктайт жана оптималдуу кубаттоо параметрлерин тандайт.
• Жумшак баштоо: Батареяларды коргоо үчүн заряддоо тогун акырындык менен жогорулатат.
• Кыска туташуулардан коргоо: Кыска туташуулардан келип чыккан зыяндын алдын алат.
• Ашыкча заряддан коргоо: Батареялар толгондо автоматтык түрдө заряддоону токтотот.
• Ашык-томtage Коргоо: Ашыкча томдон коргойтtage киргизүү.
• Полярдуулукту кайтаруу: Батареялар туура эмес салынса, бузулуунун алдын алат.
• Толук заряддалганда өз убагында токтотуу: Ensures batteries are not overcharged, preserving their lifespan.

Image: A graphic illustrating the various protection technologies integrated into the XTAR MX4 charger, including intelligent detection, soft start, short circuit protection, over-charge protection, over-voltage protection, reverse polarity protection, and timely stop when fully charged.

8. Техникалык тейлөө

To ensure the longevity and optimal performance of your XTAR MX4 charger:

• Тазалоо: Тазалоодон мурун кубаттагычты электр тармагынан сууруп коюңуз. Бетин жумшак, кургак чүпүрөк менен сүртүңүз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
• Сактагыч: Заряддоо түзүлүштү колдонбогондо салкын, кургак жерде сактаңыз.
• Тамчылардан качуу: Protect the charger from physical shocks and drops.

9. Кыйынчылыктарды

10. Кепилдик жана колдоо

XTAR products are manufactured with high quality standards. If your product arrives damaged or you encounter any issues, please contact XTAR customer support immediately. For products purchased on Amazon, you may reach out to the seller, AllmaybeDirect, for assistance. Replacements for damaged products can be swiftly dispatched from our California warehouse.

For further support or inquiries, please visit the official XTAR webсайтка же кардарларды тейлөө каналдарына кайрылыңыз.
