TOTAL Cordless Concrete Nailer TCSTLI3808 User Manual

1. Киришүү

This manual provides essential information for the safe and efficient operation of your TOTAL TCSTLI3808 Cordless Concrete Nailer. Please read these instructions carefully before use and retain them for future reference. This tool is designed for fastening materials in various applications, including upholstery, carpentry, and construction, particularly for brick and concrete work.

2. Жалпы коопсуздук нускамалары

Өрт, электр тогуна урунуу жана жеке жаракат алуу коркунучун азайтуу үчүн электр шаймандарын колдонууда ар дайым негизги коопсуздук чараларын сактаңыз.

• Жумуш аймагынын коопсуздугу: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
• Электр коопсуздугу: Түтүктөр, радиаторлор, диапазондор жана муздаткычтар сыяктуу жерге туташтырылган же жерге туташтырылган беттерге денеге тийбеңиз. Денеңиз жерге туташтырылган же жерге туташтырылган болсо, электр тогуна урунуп калуу коркунучу жогору.
• Жеке коопсуздук: Дайыма коргоочу көздү тагыныңыз. Узак мөөнөткө иштегенде угууну коргоону колдонуңуз. туура кийинүү; кенен кийимдерден же зер буюмдардан алыс болуңуз. Чачты, кийимди жана кол капты кыймылдуу бөлүктөрдөн алыс кармаңыз.
• Куралды колдонуу жана кам көрүү: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Оңдоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда батарейканы электр шайманынан ажыратыңыз.
• Батарея пакетин колдонуу жана сактоо: Өндүрүүчү көрсөткөн кубаттагыч менен гана кубаттаңыз. Батарея блокторун башка электр шаймандары менен колдонбоңуз.

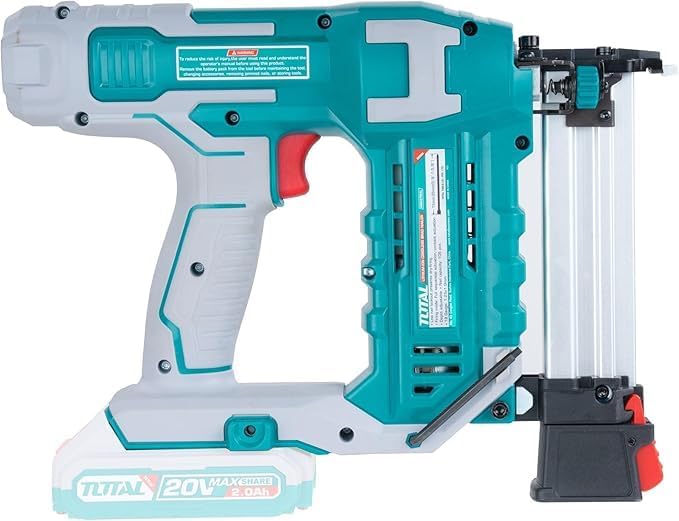

Сүрөт 1: Каптал view of the nailer, showing important safety and usage labels.

3. Продукциянын компоненттери

The TOTAL TCSTLI3808 Cordless Concrete Nailer is a robust tool designed for efficient fastening. Key components include:

• Негизги блок: The nailer body with handle and trigger.
• Nail Magazine: Holds up to 65 concrete nails (ST18 type).
• Батарея топтому: 20V, 2.0Ah for cordless operation.
• Заряддагыч: For recharging the battery pack (Model TFCLI2001E).
• Аксессуарлар: Includes 200 concrete nails (18mm), an air nozzle, and a pin.
• Ташуу кутусу: Durable plastic case for transport and storage.

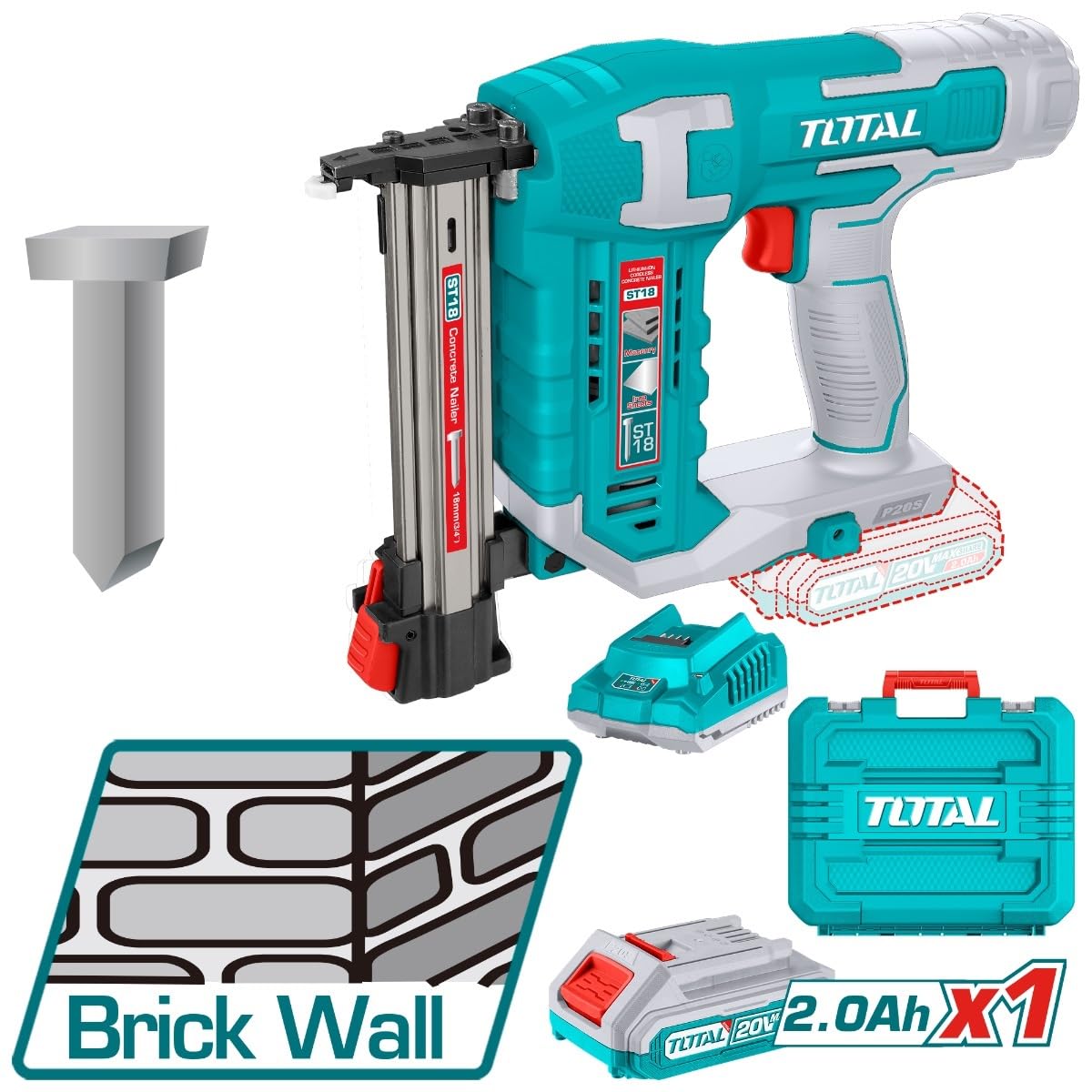

Сүрөт 2: Бүттүview of the TOTAL TCSTLI3808 Cordless Concrete Nailer and its included accessories.

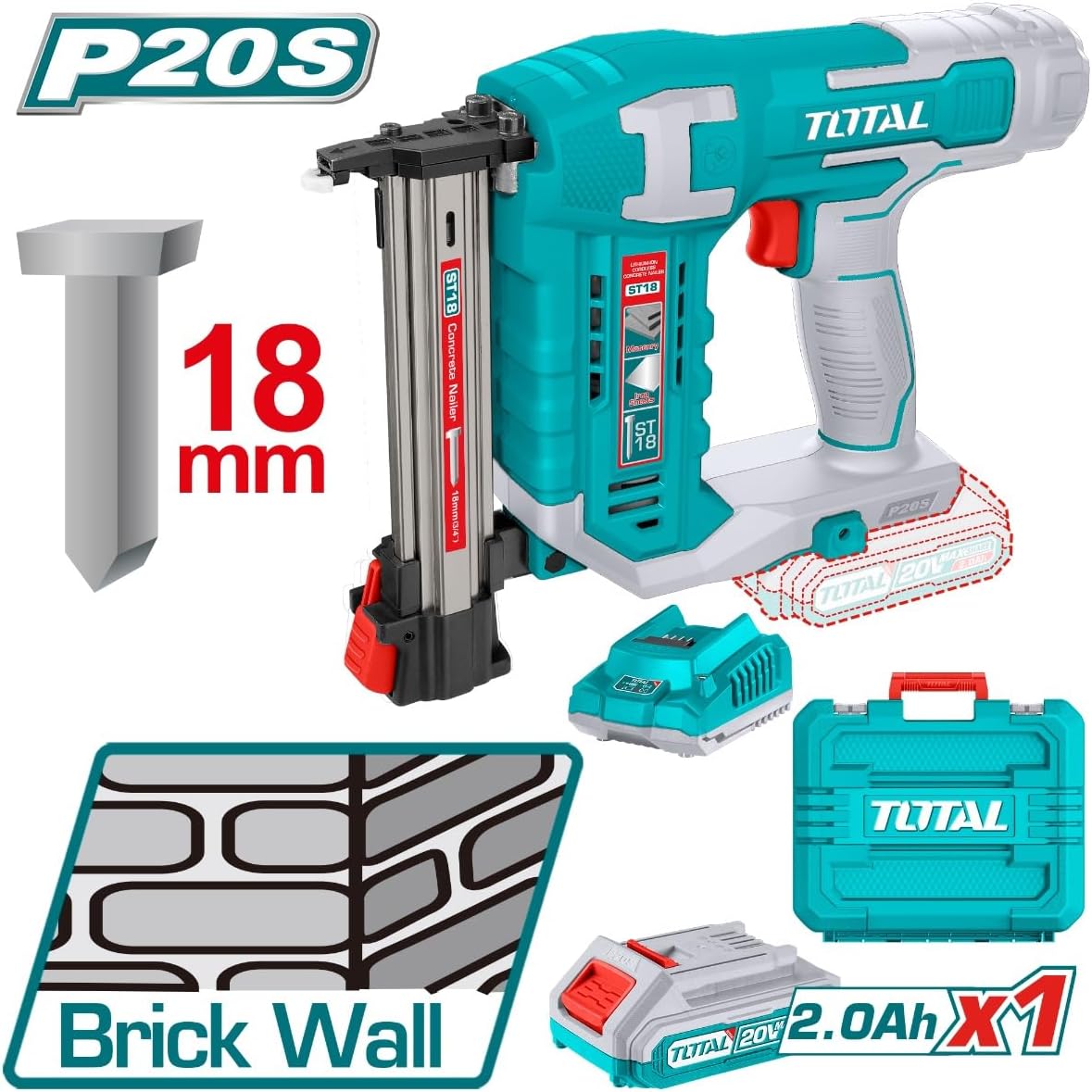

Сүрөт 3: Деталдуу тарабы view of the nailer unit.

4. Орнотуу

4.1. Батареяны орнотуу жана заряддоо

1. Ensure the battery pack is fully charged before first use. Connect the charger (TFCLI2001E) to a power outlet and insert the battery pack. The charging indicator will show the charging status.
2. Once charged, slide the battery pack into the base of the nailer until it clicks securely into place.
3. Батареяны чыгаруу үчүн, чыгаруу баскычын басып, батареяны сыртка жылдырыңыз.

4.2. Мыктарды жүктөө

1. Ensure the tool is disconnected from the battery before loading nails.
2. Locate the nail magazine release latch, typically at the bottom or side of the magazine.
3. Open the magazine and insert a strip of ST18 concrete nails. Ensure the nails are oriented correctly, with the points facing forward.
4. Close the magazine securely until it latches. The magazine can hold up to 65 nails.

Image 4: The nail magazine, illustrating how nails are loaded into the tool.

5. Операция

5.1. Күйгүзүү жана өчүрүү

The nailer is powered on when the charged battery is inserted. There is typically a safety switch or trigger lock that must be disengaged before operation. To power off, remove the battery pack.

5.2. Nailing Procedure

1. Ensure the work surface is clear of obstructions and that you are wearing appropriate safety gear.
2. Place the nose of the nailer firmly against the material where the nail is to be driven.
3. Press the trigger to drive a nail. The tool operates at a fast driving rate of 2 nails per second.
4. For continuous operation, some models may feature a bump-fire mode (refer to specific model instructions if available).
5. The tool is suitable for various materials including brick walls, wood, and iron sheets up to 1mm thick.

6. Техникалык тейлөө

6.1. Тазалоо

• Инструменттин сыртын дайыма жумшак, гamp кездеме. Катуу химиялык заттарды же абразивдүү тазалагычтарды колдонбоңуз.
• Keep the nail magazine free of dust and debris to ensure smooth nail feeding.
• Inspect the nosepiece and driver blade for wear or damage.

6.2. Сактоо

• Store the nailer in its plastic carrying case in a dry, secure location, away from children and unauthorized users.
• Сактоодон мурун батарейканын таңгагын шаймандан алып салыңыз.
• Батарея таңгактарын салкын, кургак жерде, тике күндүн нурунан жана экстремалдык температурадан алыс сактаңыз.

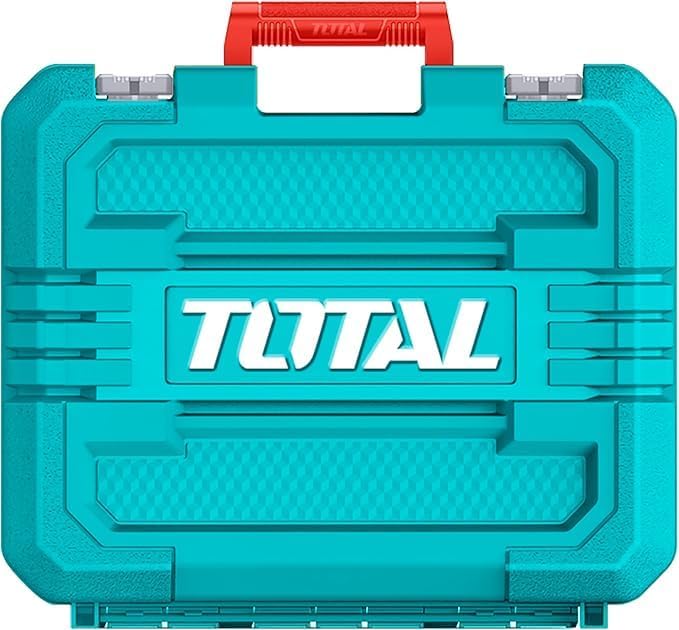

Image 5: The included plastic carrying case for safe storage and transport of the nailer and its accessories.

7. Кыйынчылыктарды

8. Техникалык шарттар

9. Кепилдик жана колдоо

For warranty information, technical support, or service inquiries, please refer to the warranty card included with your product or contact TOTAL customer service. Keep your purchase receipt as proof of purchase.
