1. Киришүү
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your VIKIO HOME Under Cabinet Range Hood. Please read this manual thoroughly before installation and use, and retain it for future reference.
Сүрөт 1: Алдыңкы view of the VIKIO HOME Under Cabinet Range Hood.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Өрт, электр шок же адамдардын жаракат алуу коркунучун азайтуу үчүн төмөнкүлөрдү сактаңыз:
- Монтаждоо иштери жана электр зымдары квалификациялуу адам(лар) тарабынан бардык колдонулуучу коддорго жана стандарттарга, анын ичинде өрткө каршы курулушка ылайык аткарылышы керек.
- Керектүү түрдө күйүү жана газдарды күйгүзүүчү жабдуулардын түтүгү (мору) аркылуу кайра тартууну болтурбоо үчүн жетиштүү аба керек.
- Дубалды же шыпты кесип же бургулоодо электр зымдарын жана башка жашыруун коммуникацияларды бузбаңыз.
- Түтүктүү желдеткичтерди дайыма сыртка чыгаруу керек.
- Тейлөө же тазалоо алдында ар дайым шайманды электр кубатынан ажыратыңыз.
- Do not use the range hood for exhausting hazardous or explosive materials.
- Май чыпкаларын бат-баттан тазалап туруңуз. Майдын желдеткичте же фильтрде топтолушуна жол бербеш керек.
3. Пакеттин мазмуну
Орнотууну улантуудан мурун бардык компоненттер бар экенин жана бузулбаганын текшериңиз.
- VIKIO HOME Under Cabinet Range Hood Unit
- 5-layer aluminum filter (pre-installed or separate)
- Монтаждоочу жабдуулар (бурамалар, анкерлер ж.б.)
- User Manual
- Duct adapters (6" round and 10" x 3.25" rectangular, for top/rear venting)
4. Орнотуу жана орнотуу
Proper installation is crucial for optimal performance and safety. This range hood is designed for under-cabinet mounting and can accommodate both top and rear venting configurations.
4.1 Орнотууга талаптар
- Ensure cabinets are wider than 30 inches for proper fit.
- Recommended mounting height: Minimum 24 inches to Maximum 30 inches from the cooking surface to the bottom of the range hood.
- Electrical supply: 120 Volts, 60 Hz, 1.3 Amps.
- Ductwork: Compatible with 6-inch round ductwork for top venting or 10" x 3.25" rectangular ductwork for top/rear venting.

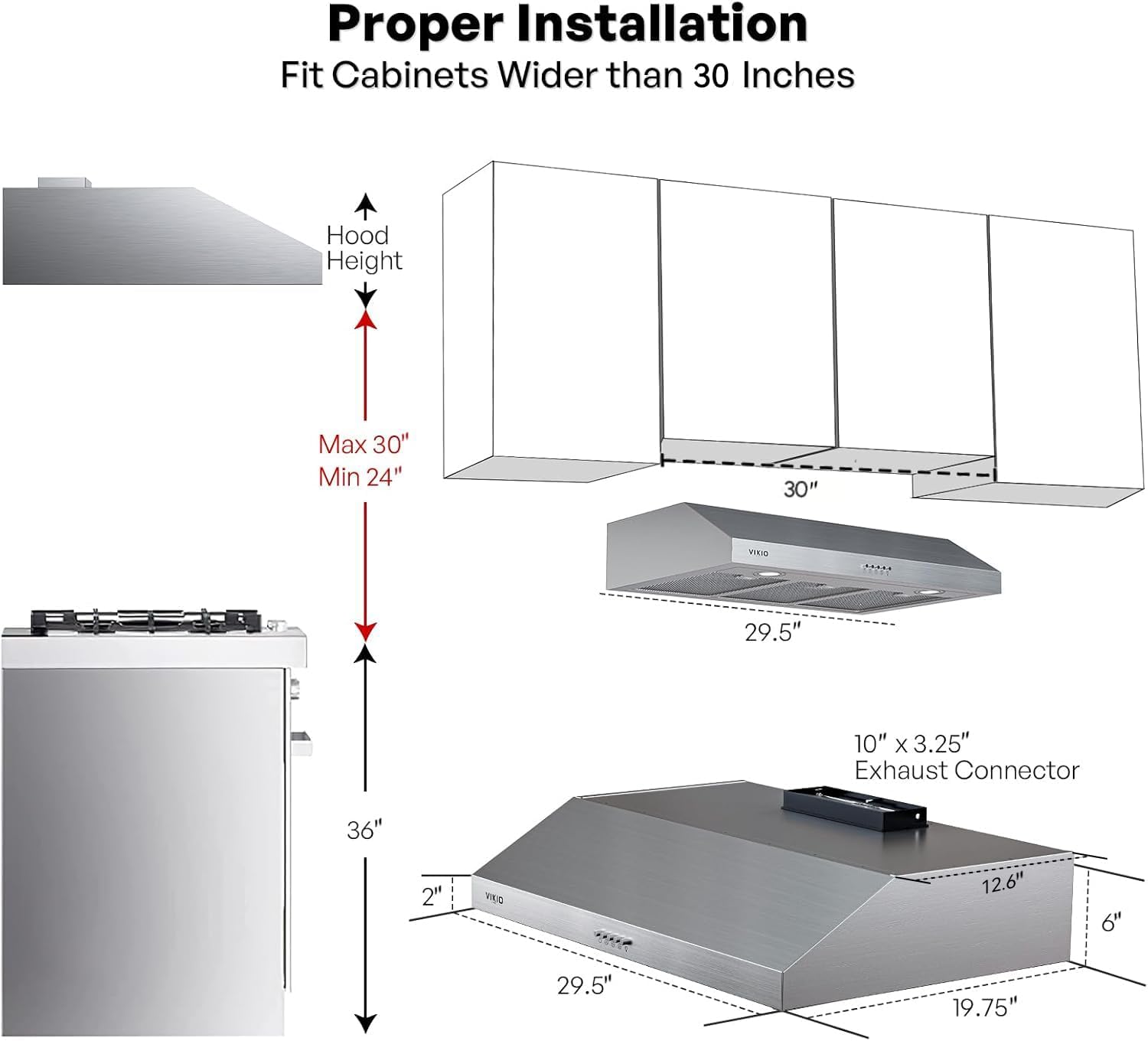

Image 2: Proper installation dimensions and clearances for the range hood.
Image 3: Illustration of top and back venting configurations.
Image 4: Adapters for both round (top) and rectangular (top/rear) ductwork.
4.2 Орнотуу кадамдары (Жалпыview)
- аймакты даярдоо: Ensure power is off at the circuit breaker. Mark the location for the range hood and ductwork opening.
- Монтаждоо: Secure the range hood to the underside of the cabinet using the provided mounting hardware. Ensure it is level and firmly attached.
- Канал туташуу: Connect the appropriate ductwork (not included) to the exhaust connector on the range hood. Seal all connections with duct tape to prevent air leaks.
- Электр байланышы: Connect the range hood to the household electrical supply according to local codes.
- Чыпкаларды орнотуу: Insert the 5-layer aluminum filters into their designated slots.
- Сыноо операциясы: Restore power and test all functions of the range hood.
5. Иштөө нускамалары
Your VIKIO HOME range hood features user-friendly mechanical push-button controls for efficient operation.
5.1 Башкаруу панелинин үстүнөview
Сүрөт 5: Детальдуу view of the mechanical control panel.
- Power ON/OFF баскычы: Капотту күйгүзүү же өчүрүү үчүн басыңыз.
- Speed Buttons (Low, Med, High): Каалаган желдеткич ылдамдыгын тандаңыз.
- Төмөн ылдамдык: Ideal for light cooking or simmering.
- Орто ылдамдык: Жалпы тамак бышыруу үчүн ылайыктуу.
- Жогорку ылдамдык: For heavy cooking, frying, or strong odors, utilizing the full 580 CFM airflow.
- Жарыкты күйгүзүү/өчүрүү баскычы: LED чырактарын күйгүзүү же өчүрүү үчүн басыңыз.
5.2 Dual-Motor Technology and Performance
This range hood is equipped with an advanced dual-motor system, providing superior suction and quiet operation. The dual motors work in tandem to deliver an impressive 580 CFM airflow, effectively removing smoke, grease, and cooking odors from your kitchen environment.
Image 6: Illustration of the dual-motor system and its powerful airflow.
Сүрөт 7: Жакын пландан view of the powerful dual fans within the range hood.
Image 8: Infographic highlighting the benefits of dual motors, including high CFM and low noise levels.
The range hood operates at noise levels as low as 35 dB and up to 60 dB, ensuring a quiet cooking environment even at maximum power.
Image 9: The range hood maintains a quiet operation, allowing for a peaceful kitchen environment.
5.3 LED жарыктандыруу
The range hood features powerful, energy-efficient 4000K LED lights. These lights provide a clear, bright glow over your entire cooking area, enhancing visibility and creating a welcoming ambiance. The GU10 LED type allows for quick and easy replacement if needed.
Image 10: The integrated LED lights provide clear and bright illumination for your cooking space.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин капотуңуздун узак иштөөсүн жана оптималдуу иштешин камсыз кылат.
6.1 Сырты тазалоо
The stainless steel finish is resistant to oil and grease buildup and is easy to clean. Use a soft cloth with a mild, non-abrasive cleaner specifically designed for stainless steel. Avoid harsh chemicals or abrasive pads that could scratch the surface.
Image 11: The stainless steel finish is designed for easy cleaning and maintenance.
6.2 Cleaning the Aluminum Filters
The 5-layer aluminum mesh filters are designed to trap grease effectively. For optimal performance, clean the filters regularly (e.g., monthly, depending on cooking frequency). The filters are dishwasher safe for convenient cleaning.
- To remove filters: Locate the release tabs or handles on each filter and gently pull them down or slide them out.
- Cleaning: Place filters in a dishwasher or wash by hand with hot water and a degreasinг жуучу каражат
- Reinstallation: Ensure filters are completely dry before reinserting them into the range hood.
Image 12: The 5-layer aluminum filters efficiently trap grease, ensuring a cleaner kitchen.
7. Кыйынчылыктарды
Жалпы маселелер жана алардын мүмкүн болуучу чечимдери үчүн бул бөлүмдү караңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Range hood does not operate. | Электр энергиясы жок; өчүргүч өчүрүлдү; бош зымдар. | Check power connection; reset circuit breaker; ensure all wiring is secure (consult a qualified electrician if unsure). |
| Соруу жетишсиз. | Grease filters are clogged; ductwork is obstructed or too long/restrictive; fan speed too low. | Clean or replace filters; check ductwork for obstructions or proper sizing; increase fan speed. |
| Жарыктар иштебейт. | Bulb is faulty; loose wiring. | Replace LED bulb (GU10 type); check electrical connections. |
| Ашыкча ызы-чуу. | Fan blades are dirty or damaged; loose mounting; ductwork vibration. | Clean fan blades; ensure unit is securely mounted; check ductwork for proper installation and sealing. |
8. Техникалык шарттар
Technical specifications for the VIKIO HOME Under Cabinet Range Hood (Model: VKH-RC10-30SI).
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | VIKIO HOME |
| Модель номери | VKH-RC10-30SI |
| Аба агымынын кубаттуулугу | Мүнөтүнө 580 куб фут (CFM) |
| Ызы-чуу деңгээли | 35 dB (Min) to 60 dB (Max) |
| Ылдамдыктын саны | 3 |
| Монтаж түрү | Кабинеттин астындагы |
| Вентиляция түрү | Канал |
| Продукт өлчөмдөрү (W x D x H) | 29.5" x 19.68" x 6" |
| Элемент Салмагы | 27 фунт |
| Материал | Carbide (Stainless Steel Finish) |
| Controls Type | Push Button |
| Тtage | 120 вольт |
| Ampөчүрүү | 1.3 Amps |
| Ватtage | 146 ватт |
| Жарык булагы түрү | LED (4000K, GU10) |
| Чыпка түрү | 5-layer Mesh Aluminum Filter |
| Өзгөчөлүктөр | Dual-Motor Technology, Noise Reduction |
9. Кепилдик жана колдоо
VIKIO HOME stands behind the quality of its products. Your purchase includes a reliable guarantee. In the event of any issues or the need for replacement accessories such as filters or lights, please contact our dedicated customer support team.
For assistance, please refer to the contact information provided with your product packaging or visit the official VIKIO HOME webколдоо булактары үчүн сайт.
