Philips MCM 720 Micro Audio System колдонуучусунун колдонмосу

Introduction

This manual provides essential instructions for the setup, operation, and maintenance of your Philips MCM 720 Micro Audio System. Please read this manual thoroughly before using the system to ensure proper functionality and to maximize your listening experience. Keep this manual for future reference.

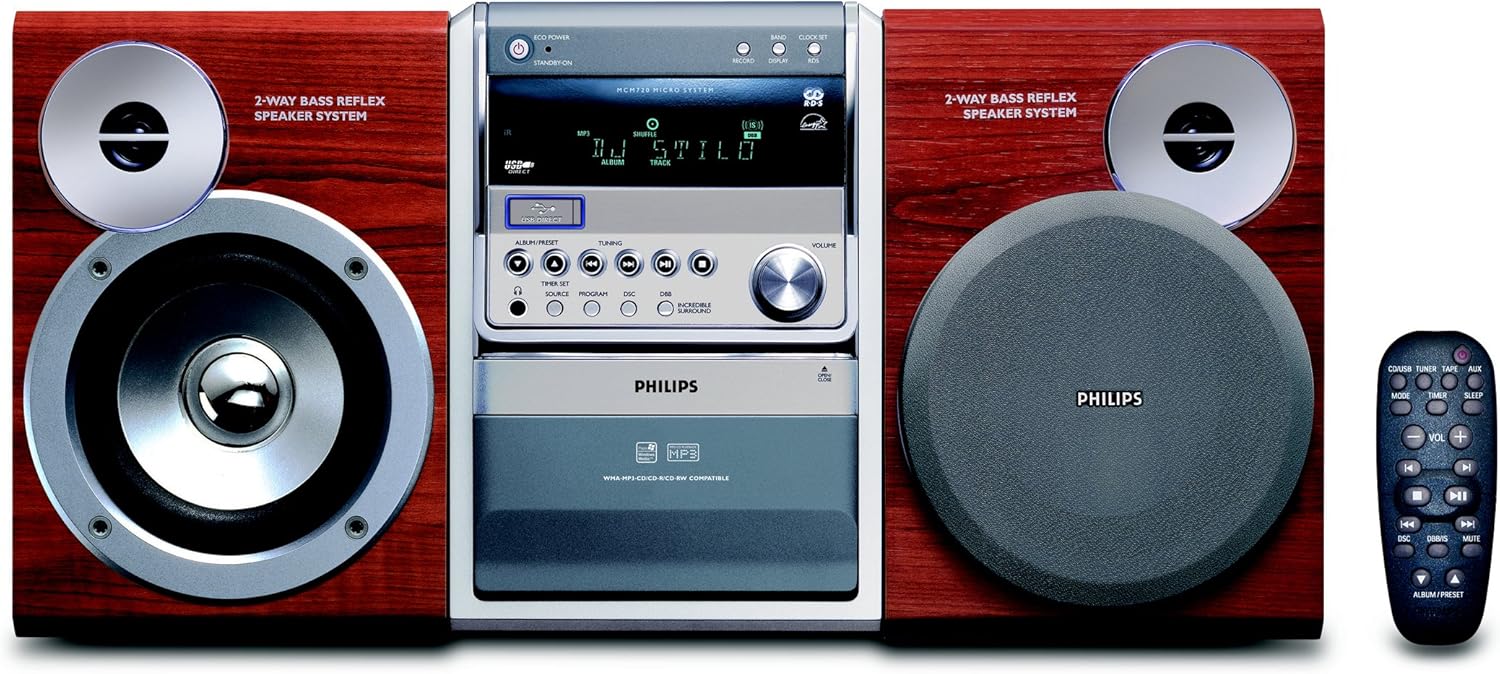

Figure 1: Philips MCM 720 Micro Audio System. The image displays the central unit flanked by two 2-way bass reflex speakers, all featuring a wood-grain finish. A remote control is positioned to the right. The central unit includes a display, control buttons for playback, tuning, volume, and a CD/USB compartment.

Жайгашуу

1. таңгактан чыгаруу

Carefully remove all components from the packaging. Ensure you have the main unit, two speakers, the remote control, and any included cables (power cord, speaker wires, FM antenna).

2. Speaker Connection

1. Identify the speaker terminals on the rear of the main unit and on each speaker.
2. Connect the speaker wires from the main unit to the corresponding terminals on the speakers. Ensure correct polarity (e.g., red to red, black to black) for optimal sound quality.
3. Position the speakers for the best stereo effect, typically equidistant from the listening position.

Figure 2: Detail of a Philips MCM 720 speaker. This close-up highlights the 2-way bass reflex speaker system, featuring a tweeter at the top and a larger woofer below, set within a silver-colored ring on a rich wood-grain cabinet.

3. Antenna Connection (FM)

Connect the supplied FM antenna to the FM antenna terminal on the rear of the main unit. Extend the antenna fully and position it for optimal radio reception.

4. Power Connection

Plug the power cord into the AC IN socket on the main unit, then plug the other end into a wall power outlet.

Иштөө нускамалары

1. Күйгүзүү/өчүрүү

• басыңыз ECO POWER / STANDBY-ON button on the main unit or the power button on the remote control to turn the system on or off (standby mode).

Figure 3: Detail of the Philips MCM 720 main unit's control panel. Visible controls include the ECO POWER/STANDBY-ON button, a display screen showing "MCM720 MICRO SYSTEM" and playback information, and various buttons for source selection, tuning, program, and volume control knob.

2. Булак тандоо

• басыңыз БУЛАК button on the main unit or the corresponding source buttons (CD / USB, тюнер, ЛЕНТ, AUX) on the remote control to select your desired audio source.

3. CD/USB Playback

1. басыңыз АЧУУ/ЖАБУУ button to open the CD tray. Place a CD (audio CD, MP3-CD, WMA-CD) with the label side up. Close the tray.
2. Alternatively, insert a USB device into the USB DIRECT порт.
3. тандаңыз CD / USB source. Playback should begin automatically.
4. Ойнотууну башкаруу баскычтарын колдонуңуз (ОЙНОО/ТЫНЫТТЫРУ, ТОКТОТ, ӨТКӨРҮҮ, ИЗДӨӨ) on the main unit or remote.
5. Басыңыз SHUFFLE for random playback.

4. Radio Tuner Operation

1. тандаңыз тюнер булак.
2. басыңыз TUNING баскычтар (<< or >>) to manually tune to a station. Press and hold for automatic scanning.
3. To store a preset: Tune to the desired station, press ПРОГРАММА, андан кийин колдонуңуз АЛЬБОМ/АЛДЫН АЛДЫРМА алдын ала коюлган номерди тандоо үчүн баскычтарды басыңыз жана ПРОГРАММА ырастоо үчүн дагы.
4. Алдын ала коюлганды кайра чакырып алуу үчүн: басыңыз АЛЬБОМ/АЛДЫН АЛДЫРМА Сакталган станцияларды аралап өтүү үчүн баскычтарды басыңыз.
5. Система колдойт RDS (Radio Data System) for displaying station information where available.

5. Үндү башкаруу

• айлантыңыз VOLUME негизги блоктун баскычын басыңыз же колдонуңуз VOL + / - үндүн деңгээлин жөндөө үчүн пульттун баскычтары.
• басыңыз БАСУУ button on the remote to temporarily silence the audio. Press again to restore.

Figure 4: Detail of the Philips MCM 720 remote control. The remote features buttons for power, source selection (CD/USB, Tuner, Tape, AUX), mode, timer, sleep, volume control, playback controls (play, pause, stop, skip, search), DSC, DBB/IS, mute, and album/preset navigation.

6. Sound Enhancements

• Басыңыз DSC (Digital Sound Control) to cycle through various equalizer presets (e.g., Jazz, Rock, Pop, Classic).
• Басыңыз INCREDIBLE SURROUND (же DBB/IS on remote) to activate or deactivate the Incredible Surround feature for an enhanced soundstage.

7. Timer and Sleep Functions

• Уйку таймери: басыңыз УЙКУ button on the remote repeatedly to set a sleep timer (e.g., 15, 30, 60 minutes). The system will automatically turn off after the set time.
• Ойготкуч таймери: колдонуу TIMER SET button on the main unit to configure an alarm to wake you up to a CD, USB, or radio source. Refer to the full manual for detailed timer setup instructions.

Техникалык тейлөө

1. Агрегатты тазалоо

• Тазалоодон мурун электр шнурын ажыратыңыз.
• Use a soft, dry cloth to clean the exterior surfaces of the main unit and speakers.
• Do not use abrasive cleaners, benzene, thinner, or alcohol, as these can damage the finish.

2. Disc Handling

• Оюн аянтында манжа издери калбашы үчүн дисктерди четтеринен кармаңыз.
• Чийилип калбашы жана чаң топтолбошу үчүн, дисктерди колдонбогон учурда аларды кутучаларында сактаңыз.
• If a disc is dirty, wipe it gently with a soft, lint-free cloth from the center outwards.

3. Жалпы кам көрүү

• Place the system on a stable, level surface.
• Avoid exposing the unit to direct sunlight, extreme temperatures, high humidity, or dusty environments.
• Ашыкча ысып кетүүнүн алдын алуу үчүн аппараттын айланасында жетиштүү желдетүүнү камсыз кылыңыз.

Проблемаларды чечүү

Кардарларды колдоо кызматына кайрылуудан мурун, жалпы маселелер жана аларды чечүү жолдору үчүн төмөнкү таблицага кайрылыңыз.

Техникалык шарттар

• Бренд: Philips
• Модель номери: MCM720/12
• Өлчөмдөрү (W x Y x D): Approximately 17.5 x 30.5 x 25.2 cm (Main Unit, dimensions for speakers are separate but not provided in detail)
• Салмагы: Approximately 10.8 kg (Total system)
• Чыгуу кубаттуулугу: 100 Watts (Total RMS)
• Динамик системасы: 2 тараптуу басс рефлекси
• Ойнотуу медиасы: CD, CD-R, CD-RW, MP3-CD, WMA-CD, USB flash drive
• тюнер: FM Stereo with RDS
• Үн күчөтүү: Digital Sound Control (DSC), Incredible Surround
• Байланыш: USB Direct, AUX input
• Түсү: Red/Silver/Wood Grain

Кепилдик жана колдоо

Кепилдик маалымат

This Philips MCM 720 Micro Audio System comes with a manufacturer's warranty of 1 жыл сатып алынган күндөн тартып. Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз. Кепилдик нормалдуу колдонуудагы материалдардагы жана жасалгадагы кемчиликтерди камтыйт.

Кардарларды колдоо

Кошумча жардам, техникалык колдоо же тейлөө сурамдары үчүн Philipsтин расмий колдоо бөлүмүнө баш багыңыз website or contact your local Philips customer service center. Contact details can typically be found on the Philips webсайтында же продуктуңузга кошулган кепилдик документтеринде.

You can visit the Philips brand store for more information: Philips дүкөнү
