Sealey Digital Automotive Analyzer Model TA201 Instruction Manual

1. Киришүү

Sealey Digital Automotive Analyser Model TA201 – бул автоунаа колдонмолору үчүн иштелип чыккан компакттуу, көп функциялуу диагностикалык курал. Ал ар кандай шарттарда так көрсөткүчтөрдү алуу үчүн арткы жарыгы бар төрт орундуу, 22 мм жогорку контрасттуу LCD дисплейге ээ. Бул анализатор колдонууга ыңгайлуулугун жана батареянын иштөө мөөнөтүн жогорулатуу үчүн автоматтык түрдө өлчөө, маалыматтарды сактоо жана автоматтык түрдө өчүрүү функциялары менен жабдылган. Негизги өзгөчөлүгү – бул кыймылдаткычтын айлануу ылдамдыгын тез жана натыйжалуу өлчөөгө мүмкүндүк берген индуктивдүү муфта.

Бул колдонмодо сизге TA201 анализаторуңуздун бардык функцияларын түшүнүүгө жана натыйжалуу колдонууга жардам берүүчү деталдуу көрсөтмөлөр берилген, бул так жана ишенимдүү автоунаа диагностикасын камсыз кылат.

1-сүрөт: Негизги блок, индуктивдик муфта жана термопара зонду көрсөтүлгөн Sealey санариптик автоунаа анализаторунун TA201 модели.

2. Пакеттин мазмуну

Улантуудан мурун, пакетиңизде бардык компоненттер бар экенин текшериңиз:

• Sealey санариптик автоунаа анализатору (TA201 модели)
• Индуктивдүү муфта (IC)
• Сыноочу зонддордун зымдары (кызыл жана кара)
• Крокодилдин клипсаларынын учтары (кызыл жана кара)
• Термопара коргошу
• Колдонуучунун Колдонмосу (бул документ)

2-сүрөт: Бардык камтылган аксессуарлар: сыноо зымдары, крокодил клиптери, индуктивдүү муфта жана термопара.

3. Орнотуу жана баштапкы иштетүү

3.1. Күйгүзүү / Өчүрүү

Анализаторду күйгүзүү үчүн, борбордук функция баскычын "ӨЧҮРҮҮ" абалынан каалаган өлчөө функциясына буруңуз. LCD дисплей күйөт. Түзмөктө бир аз убакыт иштебей тургандан кийин батареянын кубатын үнөмдөө үчүн автоматтык түрдө өчүрүү функциясы бар.

3.2. Сыноо линияларын туташтыруу

Сыноо өткөргүчтөрүн туташтыруудан же ажыратуудан мурун ар дайым анализатордун өчүрүлгөнүн текшериңиз. Көпчүлүк вольт үчүн кызыл сыноо өткөргүчүн "VΩmA" киргизүү уячасына, ал эми кара сыноо өткөргүчүн "COM" киргизүү уячасына киргизиңиз.tage, каршылыкты жана токту өлчөө. Жогорку токту өлчөө үчүн (10А чейин) кызыл зымды "10А" киргизүү уячасына сайыңыз.

3.3. Дисплей жана башкаруу элементтери

• LCD дисплей: Өлчөө көрсөткүчтөрүн, бирдиктерин жана функциянын көрсөткүчтөрүн көрсөтөт.
• Арткы жарык баскычы: Жарык аз шарттарда көрүнүүнү жакшыртуу үчүн дисплейдин арткы жарыгын иштетет.
• MODE баскычы: Бир функциянын ичинде ар кандай өлчөө режимдеринин ортосунда которулат (мисалы, AC/DC көлөмү).tage, жыштык/жумуш цикли).
• RANGE баскычы: Өлчөө диапазонун кол менен тандайт. Анализатор, адатта, демейки шартта автоматтык диапазон режиминде иштейт.
• REL баскычы: Учурдагы көрсөткүч менен сакталган шилтеме маанисинин ортосундагы айырманы көрсөтүп, салыштырмалуу өлчөө режимин иштетет.
• HOLD баскычы: Дисплейдеги учурдагы окууну токтотот. Чыгаруу үчүн кайра басыңыз.

4. Колдонуу боюнча нускамалар: Өлчөө функциялары

Sealey TA201 автоунааларды комплекстүү диагностикалоо үчүн ар кандай функцияларды сунуштайт. Борбордук рычагды айландыруу менен каалаган функцияны тандаңыз.

4.1. Кыймылдаткычтын айлануу ылдамдыгын өлчөө (тахометр)

Бул функция индуктивдүү муфтаны колдонуп, кыймылдаткычтын айлануу санын мүнөтүнө (RPM) өлчөйт.

1. Индуктивдүү муфтаны анализаторго туташтырыңыз.
2. Тетикти "RPM" абалына буруңуз.
3. Индуктивдүү муфтаны өлчөгүңүз келген цилиндрдин учкун шамынын зымынын айланасына бекитиңиз. Ишенимдүү туташууну камсыз кылыңыз.
4. Дисплейде кыймылдаткычтын айлануу ылдамдыгы көрсөтүлөт. "DIS" баскычын колдонуп, 4 такттуу жана 2 такттуу кыймылдаткыч түрлөрүн тандаңыз, ал эми зарылчылыкка жараша ар кандай айлануу ылдамдыгы диапазондору үчүн "x1" же "x10" тандаңыз.

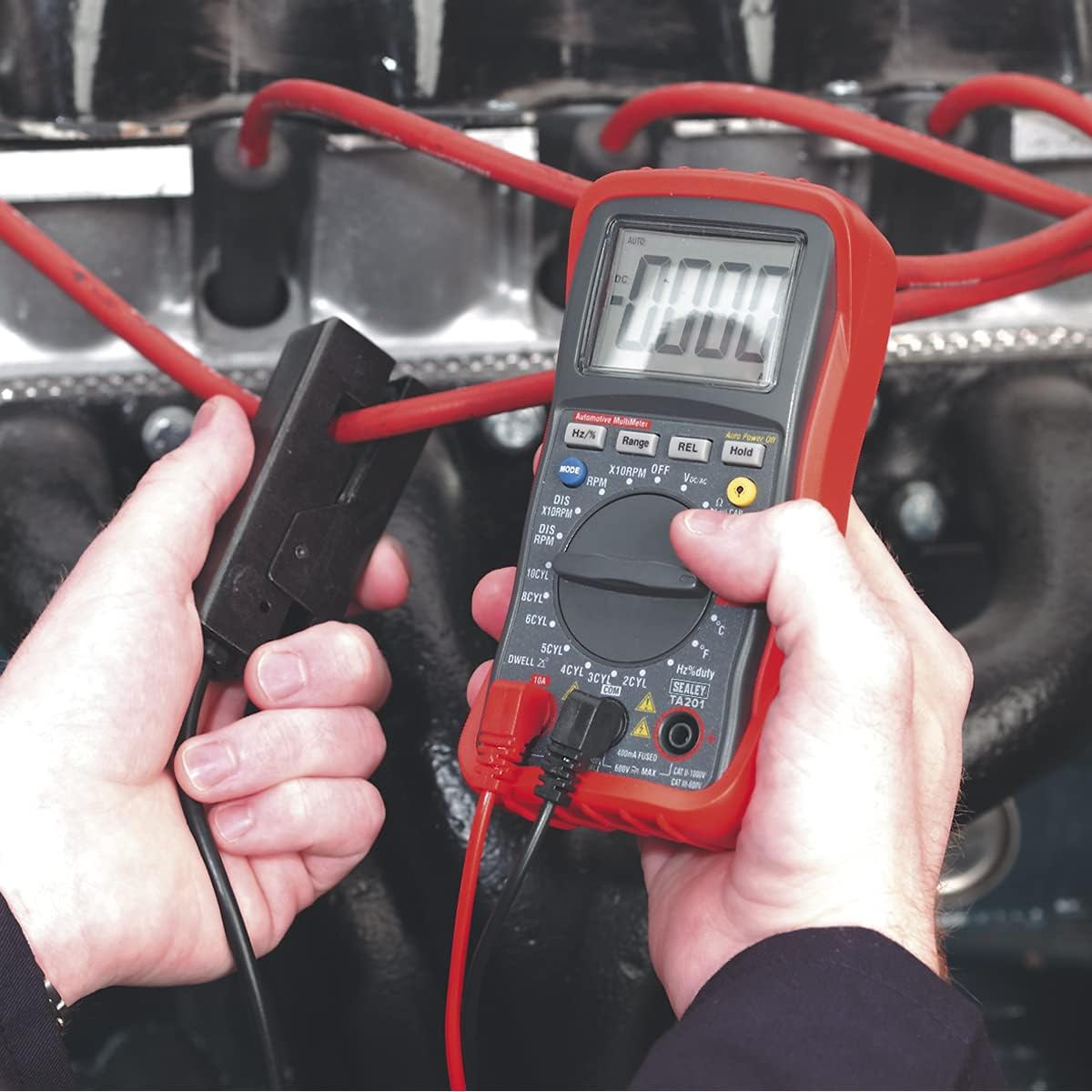

3-сүрөт: От алдыргыч шамдын зымына бекитилген индуктивдүү муфтаны колдонуп, кыймылдаткычтын айлануу ылдамдыгын өлчөө.

4.2. Тике бурчту өлчөө

Ар кандай цилиндр конфигурациялары үчүн отуруу бурчун өлчөйт.

1. Сыноо өткөргүчтөрүн тийиштүү түрдө туташтырыңыз (белгилүү бир туташуу чекиттери үчүн, адатта, бөлүштүргүчкө же от алдыруу катушкасынын терс терминалына, унаанын тейлөө колдонмосун караңыз).
2. Тетикти "DWELL" абалына буруңуз.
3. Кыймылдаткычыңыздын конфигурациясына дал келтирүү үчүн цилиндр тандоо баскычтарын (2 цилиндр, 3 цилиндр, 4 цилиндр, 5 цилиндр, 6 цилиндр, 8 цилиндр, 10 цилиндр) колдонуңуз.
4. Дисплейде тирүү бурч градус менен көрсөтүлөт.

4.3. DC Voltage Өлчөө (VDC)

Туруктуу токтун көлөмүн өлчөйтtage, батареяны жана кубаттоо системасын текшерүү үчүн ылайыктуу.

1. Кызыл сыноо зымын чынжырдын оң (+) чекитине, ал эми кара сыноо зымын терс (-) чекитине туташтырыңыз.
2. Тергичти "V-" абалына буруңуз. Анализатор автоматтык түрдө диапазонду аныктайт.
3. Дисплейде DC көлөмү көрсөтүлөтtage.

4-сүрөт: Көлөмдү өлчөөtagСыноо өткөргүчтөрүн колдонуп, унаанын аккумуляторун текшерүү.

4.4. AC Voltage Өлчөө (VAC)

Өзгөрмө токтун көлөмүн өлчөөtage.

1. Сыноо өткөргүчтөрүн AC том аркылуу туташтырыңызtage булагы.
2. Тергичти "V~" абалына буруңуз. Анализатор автоматтык түрдө диапазонду аныктайт.
3. Дисплейде AC көлөмү көрсөтүлөтtage.

4.5. Туруктуу токту өлчөө (ТТӨ)

Туруктуу токтун агымын өлчөйт.

1. Маанилүү: Ток күчүн өлчөө үчүн анализатор чынжыр менен удаалаш туташтырылышы керек. Туташтыруудан мурун чынжырдын токсуз экенин текшериңиз.
2. 400 мА чейинки өлчөөлөр үчүн кызыл зымды "VΩmA"га, ал эми кара зымды "COM"го туташтырыңыз. 10А чейинки өлчөөлөр үчүн кызыл зымды "10A"га, ал эми кара зымды "COM"го туташтырыңыз.
3. Тетикти "A-" абалына буруңуз.
4. Чынжырды кубаттандырыңыз. Дисплейде туруктуу ток көрсөтүлөт.

4.6. Өзгөрмө токту өлчөө (AAC)

Өзгөрмө токтун агымын өлчөйт.

1. Маанилүү: Анализаторду чынжыр менен удаалаш туташтырыңыз. Туташтыруудан мурун чынжырдын токсуз экенин текшериңиз.
2. 400 мА чейинки өлчөөлөр үчүн кызыл зымды "VΩmA"га, ал эми кара зымды "COM"го туташтырыңыз. 10А чейинки өлчөөлөр үчүн кызыл зымды "10A"га, ал эми кара зымды "COM"го туташтырыңыз.
3. Тергичти "A~" абалына буруңуз.
4. Чынжырды кубаттандырыңыз. Дисплейде өзгөрмө ток көрсөтүлөт.

4.7. Каршылык, үзгүлтүксүздүк жана диод сыноосу (Ω)

Циферблаттагы бул абал каршылыкты өлчөөгө, чынжырдын үзгүлтүксүздүгүн текшерүүгө жана диоддорду текшерүүгө мүмкүндүк берет. Бул сыноолорду жүргүзүүдөн мурун чынжырдын же компоненттин энергиясы өчүрүлгөнүн текшериңиз.

4.7.1. Каршылык Өлчөө

1. Сыноо өткөргүчтөрүн өлчөнө турган компонент же схема боюнча туташтырыңыз.
2. Тергичти "Ω" абалына буруңуз. Анализатор автоматтык түрдө диапазонду өзгөртөт.
3. Дисплейде каршылык Ом (Ω), кило-Ом (kΩ) же мега-Ом (MΩ) менен көрсөтүлөт.

4.7.2. Үзгүлтүксүздүк тести

1. Тергичти "Ω" абалына буруп, үзгүлтүксүздүк символу (динамиктин сүрөтчөсү) пайда болгонго чейин "MODE" баскычын басыңыз.
2. Компоненттин же чынжырдын аркы өйүзүндөгү сыноо зымдарына тийиңиз. Үзгүлтүксүз бип ​​үн үзгүлтүксүздүктү (төмөнкү каршылыкты) билдирет.

4.7.3. Диод сыноо

1. Диод чынжырдан ажыратылганын текшериңиз.
2. Тергичти "Ω" абалына буруп, диод символу пайда болгонго чейин "MODE" баскычын басыңыз.
3. Кызыл зымды анодго, ал эми кара зымды катодго туташтырыңыз. Алдыга карай вольтtage тамчы көрсөтүлөт.
4. Зымдарды тескери буруңуз. Диоддун жакшы экенин текшерүү үчүн дисплейде "OL" (Ачык цикл) көрсөтүлүшү керек.

4.8. Жыштык жана жумуш циклин өлчөө (Гц/%)

Циферблаттагы бул абал импульстук толкун формаларынын жыштыгын жана иштөө циклин өлчөөгө мүмкүндүк берет.

4.8.1. Жыштыкты өлчөө (Гц)

1. Сыноо өткөргүчтөрүн сигнал булагы аркылуу туташтырыңыз.
2. Тергичти "Гц/%" абалына буруңуз. Дисплейде жыштык Герц (Гц) менен көрсөтүлөт.

4.8.2. Милдеттик циклди өлчөө (%)

1. Сыноо өткөргүчтөрүн сигнал булагы аркылуу туташтырыңыз.
2. Жумуш циклин өлчөөгө өтүү үчүн дөңгөлөктү "Гц/%" абалына буруп, "РЕЖИМ" баскычын басыңыз.
3. Дисплейде жумуш цикли пайыз катары көрсөтүлөтtage.

4.9. Температураны өлчөө (°C/°F)

Берилген термопара аркылуу температураны өлчөйт.

1. Термопаранын зымын белгиленген киргизүү уячаларына туташтырыңыз (анализатордун киргизүү портторун караңыз, алар адатта температура үчүн белгиленген).
2. Тергичти "°C/°F" абалына буруңуз.
3. Термопаранын учун температура өлчөнө турган жерге коюңуз.
4. Цельсий (°C) жана Фаренгейт (°F) ортосунда которулуу үчүн "MODE" баскычын колдонуңуз.

5. Техникалык тейлөө

5.1. Тазалоо

Анализаторду кургак, жумшак чүпүрөк менен сүртүңүз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз. Анализаторго ным кирбегенин текшериңиз.asing.

5.2. Батареяны алмаштыруу

Дисплейде батареянын заряды аз деген индикатор пайда болгондо, так көрсөткүчтөрдү камсыз кылуу үчүн батареяларды дароо алмаштырыңыз. Батареяларды (адатта 9 В батарея) алуу жана алмаштыруу боюнча нускамаларды батарея бөлүмүнүн капкагынан караңыз.

5.3. Сактоо

Анализаторду салкын, кургак жерде, түз күн нурунан жана өтө жогорку температурадан алыс сактаңыз. Эгерде узак убакытка сактасаңыз, агып кетүүнүн алдын алуу үчүн батарейкаларды алып салыңыз.

6. Кыйынчылыктарды

• Дисплей жок/Бирдик күйбөйт:
  • Функция тергичи "КҮЙҮК" абалына коюлганын текшериңиз.
  • Батареянын орнотулганын жана заряд деңгээлин текшериңиз. Зарыл болсо, батареяларды алмаштырыңыз.
• Туруксуз RPM көрсөткүчтөрү:
  • Индуктивдүү муфта учкун шамынын зымынын айланасына бекем бекитилгенин текшериңиз.
  • Индуктивдүү муфтаны от алдыргыч шамга жакыныраак коюп көрүңүз.
  • "DIS" баскычын колдонуп, кыймылдаткычтын туура түрү (2 такттуу/4 такттуу) жана RPM диапазону (x1/x10) тандалганын текшериңиз.
  • Кээ бир учкун шамдарынын зымдары же капкактары индуктивдүү кабыл алууга тоскоол болушу мүмкүн. Мүмкүн болсо, башка зымдар менен эксперимент жасаңыз.
• "OL" (Ашыкча жүктөө) же "АЧЫК" дисплейи:
  • Өлчөнгөн маани тандалган диапазондон ашып кетти. Эгерде кол менен башкаруу режиминде болсо, жогорку диапазонду тандаңыз. Эгерде автоматтык башкаруу режиминде болсо, бул ачык чынжырды же анализатордун максималдуу мүмкүнчүлүгүнөн ашып кеткен маанини билдирет.
  • Үзгүлтүксүздүк/диод сыноолору үчүн "OL" ачык чынжырды же тескери багытталган диодду билдирет.
• Туура эмес окуулар:
  • Батареянын деңгээлин текшериңиз. Батареялардын аздыгы тактыкка таасир этиши мүмкүн.
  • Сыноо өткөргүчтөрү туура туташтырылганын жана бузулбаганын текшериңиз.
  • Өлчөө үчүн туура функция жана диапазон тандалганын текшериңиз.
  • Зарыл болсо, компоненттин же чынжырдын обочолонгонун текшериңиз (мисалы, каршылык, диод, сыйымдуулук үчүн).

7. Техникалык шарттар

Төмөнкү таблицада Sealey Digital Automotive Analyser Model TA201 техникалык мүнөздөмөлөрү кеңири баяндалган:

8. Кепилдик жана колдоо

Продукциянын кепилдиги жөнүндө маалымат алуу үчүн, сатып алууңуз менен кошо берилген документтерди караңыз же Sealey кардарларды колдоо кызматына түз кайрылыңыз. Кепилдиктин шарттары жана шарттары аймакка жана сатуучуга жараша өзгөрүшү мүмкүн.

Техникалык жардам же кошумча суроолор боюнча, расмий Sealey сайтына кириңиз webсайтына же алардын ыйгарым укуктуу тейлөө борборлоруна кайрылыңыз.
