Introduction

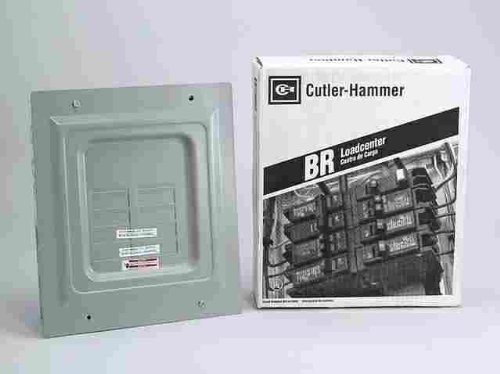

Бул колдонмо Eaton Cutler-Hammer 125 коопсуз орнотуу, иштетүү жана тейлөө боюнча маанилүү нускамаларды камтыйт. Amp, 4-мейкиндик, 8-схемалуу Flush Mount Негизги Lug Жүктөө борбору, модели BR48L125FP. Бул аппарат турак жай же соода шартында электр энергиясын коопсуз бөлүштүрүү үчүн иштелип чыккан. Кандайдыр бир орнотууну же операцияны улантуудан мурун бул колдонмону кылдат окуп чыгыңыз.
Коопсуздук маалыматы
ЭСКЕРТҮҮ: Электр шок коркунучу. Туура эмес орнотуу же тейлөө олуттуу жаракатка же өлүмгө алып келиши мүмкүн. Бул продукт бардык улуттук жана жергиликтүү электр эрежелерине ылайык квалификациялуу электрик тарабынан орнотулушу жана тейлөөсү керек.
- Жүктөө борборунда иштөөдөн мурун ар дайым негизги кызматты өчүрүүдө электр энергиясын өчүрүңүз.
- Бекитилген шаймандарды жана жеке коргонуу шаймандарын (ППЭ) гана колдонуңуз.
- Ашыкча ысып кетүүдөн жана өрт коркунучунан сактануу үчүн бардык туташуулар бекем жана коопсуз экендигин текшериңиз.
- нымдуу же г орнотууга болбойтamp Мындай чөйрөлөр үчүн атайын баа берилбесе.
- Туура зымдардын полярдуулугун жана жерге туташтыруусун текшериңиз.
Орнотуу жана орнотуу
Eaton BR48L125FP жүктөө борборун орнотуу жергиликтүү электр эрежелерин жана коопсуздук стандарттарын сактоону талап кылат. Монтаждоо лицензиясы бар электрик тарабынан аткарылышы катуу сунушталат.
- Даярдоо: Негизги тейлөө панелинен бардык кубаттуулукту өчүрүңүз. Үн менен кубат өчүрүлгөнүн ырастаңызtage сыноочу.
- Монтаждоо: Жүктөлүүчү борбордун капкагын шпилькага же катуу бетке бекем орнотуңуз. Флеш орнотулган орнотуулар үчүн, дубалдагы тешиктин туура өлчөмдө болушун текшериңиз.
- Негизги түтүктөрдү өткөрүү: Негизги тейлөө кире бериш өткөргүчтөрүн негизги түтүкчөлөргө туташтырыңыз. Тиешелүү моменттин мүнөздөмөлөрү бардык тиштүү туташуулар үчүн аткарылганын текшериңиз.
- Жерге туташтыруу жана нейтралдуу: Негизги жерге туташтыруучу электроддун өткөргүчтөрүн жана нөлдүк өткөргүчтөрдү белгиленген нейтралдуу/жер тилкесине туташтырыңыз.
- Автоматтык өчүргүчтү орнотуу: Жеткиликтүү орундарга Eaton BR түрүндөгү автоматтык өчүргүчтөрдү орнотуңуз. Туура орнотуу үчүн автоматтык өчүргүчтүн нускамаларын караңыз.
- Тармактык электр зымдары: Тармактык өткөргүчтөрдү тиешелүү өчүргүчтөрүнө туташтырыңыз.
- Капка орнотуу: Бардык зымдар бүтүп, текшерилгенден кийин, алдыңкы капкакты орнотуп, кыркыңыз.
- Электр энергиясын калыбына келтирүү: Негизги кызматты өчүрүүдө электр кубатын калыбына келтириңиз.
Иштөө нускамалары
Eaton Main Lug Load Center жеке өчүргүчтөр аркылуу электр энергиясын бөлүштүрүү менен иштейт. Ар бир автоматтык өчүргүч белгилүү бир тармактык чынжырды ашыкча ток жана кыска туташуулардан коргойт.
- Схеманы күйгүзүү/өчүрүү: Чынжырды күйгүзүү үчүн өчүргүчтүн туткасын "ON" абалына бекем түртүңүз. Аны өчүрүү үчүн тутканы "OFF" абалына бекем түртүңүз.
- Ачууланган өчүргүчтү баштапкы абалга келтирүү: Эгерде автоматтык өчүргүч иштен чыкса (борборго жылып кетсе же "ТҮКҮЛГӨН" абалга келсе), адегенде ашыкча жүктөлгөн аппаратты ажыратыңыз же кыска туташууну чечиңиз. Андан кийин, өчүргүчтүн туткасын "OFF" абалына бекем түртүп, андан кийин аны баштапкы абалга келтирүү үчүн "ON" абалына басыңыз. Эгер ал дароо кайра иштесе, аны кайра коюуга аракет кылбаңыз жана квалификациялуу электрикке кайрылыңыз.
- Белгилөө: Ар бир автоматтык өчүргүчтү иштетип жатканда же бузулууларды аныктоодо оңой аныктоо үчүн ал башкарган аймак же приборлор менен так белгилеңиз.
Техникалык тейлөө
Eaton Main Lug жүктөө борбору минималдуу тейлөө менен узак мөөнөттүү, ишенимдүү иштөө үчүн иштелип чыккан. Бирок, мезгил-мезгили менен текшерүү сунушталат.
- Жылдык текшерүү: Жүктөө борборун жыл сайын квалификациялуу электрик текшерип турсун. Буга бош туташууларды, ашыкча ысып кетүү белгилерин (түсүнүн өзгөрүшүн) жана автоматтык өчүргүчтөрдүн туура иштешин текшерүү кирет.
- Тазалоо: Жүктөө борборунун айланасында тоскоолдуктар жок болушун камсыз кылыңыз. Сырты таза жана чаңдан таза кармаңыз. Панелдин ичинде суюктуктарды колдонбоңуз.
- Ашыкча жүктөөдөн качыңыз: Чынжырларды тынымсыз ашыкча жүктөбөңүз, анткени бул өчүргүчтүн эрте иштебей калышына жана потенциалдуу коркунучтарга алып келиши мүмкүн.
Проблемаларды чечүү
Бул бөлүмдө жүктөө борборуңузда туш болушу мүмкүн болгон жалпы маселелер каралат. Татаал маселелер боюнча ар дайым квалификациялуу электрикке кайрылыңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Автоматтык өчүргүч тез-тез иштен чыгат. | Ашыкча жүктөлгөн чынжыр, кыска туташуу же туура эмес шайман. | Түзмөктөрдү схемадан ажыратыңыз. Эгерде ал дагы эле өчүп калса, электрикке кайрылыңыз. |
| Үйдүн бүтүндөй бөлүгүнө электр энергиясы жок. | Негизги өчүргүч иштен чыкты же коммуналдык кызмат менен байланышкан маселе. | Негизги өчүргүч өчүп калганын текшериңиз. Болбосо, коммуналдык тейлөөчүгө кайрылыңыз. |
| Панелде күйүп жаткан жыт же түстүн өзгөрүшү. | Бошоң туташуу, ысып кетүү же ички ката. | Ошол замат негизги кубаттуулукту өчүрүңүз. Квалификациялуу электрикке кайрылыңыз. Бул олуттуу коркунуч. |
Техникалык шарттар
- Өндүрүүчү: Eaton Corporation
- Модель номери: BR48L125FP
- Ampкубаттуулугу: 125 Amps
- Тtage Рейтинг: 120 / 240 вольт
- Боштуктардын саны: 4
- Схемалардын саны: 8 (тандем өчүргүчтөрдү колдонуу менен)
- Монтаж түрү: Flush тоосу
- Материал: Алюминий
- Элемент Салмагы: Болжол менен 29.4 фунт
- Продукциянын өлчөмдөрү: Болжол менен 45 x 12.5 x 4.3 дюйм
- Биринчи жеткиликтүү болгон күнү: 1-июль, 2009-жыл
Кепилдик маалымат
Eaton BR48L125FP Жүктөө борбору үчүн кепилдиктин конкреттүү чоо-жайы адатта продукт таңгагында берилет же түздөн-түз Eaton расмий кызматынан алса болот. webсайт. Жалпысынан, Eaton өнүмдөрү кадимки колдонууда материалдардын жана жасалгалоодогу кемчиликтерди камтыган чектелген кепилдик менен келет. Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз.
Кепилдик боюнча эң акыркы жана толук маалымат алуу үчүн расмий Итонго кайрылыңыз webсайтка же кардарларды тейлөөгө кайрылыңыз.
Колдоо жана Байланыш
Eaton Main Lug жүктөө борборуна байланыштуу техникалык жардам, продукт суроо же колдоо үчүн, Eaton кардарларды тейлөө кызматына кайрылыңыз.
- Итон расмий Webсайт: www.eaton.com
- Аймактык байланыш телефондору үчүн продуктунун таңгагын караңыз.
