ATEN CS692 2-порттуу USB HD видео/аудио KVM коммутатору колдонуучунун колдонмосу

Introduction

ATEN CS692 – бул эки HDMI иштетилген жеке компьютерди же түзмөктөрдү бир USB клавиатурасына, USB чычканына жана HDMI дисплей консолуна туташтыруу үчүн иштелип чыккан 2 порттуу USB HD аудио/видео KVM коммутатору. Бул коммутатор толук HDMI функцияларын, USB 2.0 перифериялык бөлүшүүнү жана эң акыркы түзмөктөр жана технологиялар менен шайкештикти камсыз кылуу үчүн микропрограмманы жаңыртуу функциясын сунуштайт. Ал бир жумуш станциясынан бир нече системаларды башкаруу үчүн үзгүлтүксүз жана натыйжалуу чечимди камсыз кылат.

Негизги өзгөчөлүктөрү

Бир консольдон эки HDMI аркылуу туташкан компьютерди же түзмөктү башкарат.
Жогорку сапаттагы видео үчүн HDMI 1.3a жана HDCP шайкеш келет.
Компьютерди тандоонун бир нече ыкмалары: алыстан порт тандагыч, ысык баскычтар жана USB чычканы.
2.1 каналдуу айлана-чөйрөнү чагылдыруучу үн системалары үчүн толук басс жооп берүүчү аудио иштетилген.
KVM (Баскычтоп, Видео, Чычкан) жана Аудио фокусту көз карандысыз которуштуруу.
Windows, Mac жана Linux операциялык системалары үчүн көп платформалуу колдоо.
Орнотулган "баары бир жерде" кабелдери (2 x 1.2 м) менен компакттуу дизайн.
1920 x 1200 жана 1080p чейинки чечилиштерди колдогон жогорку сапаттагы видео.
Кең экрандуу LCD мониторлору менен шайкеш келет.
Жүктөө учурунда дисплей көйгөйлөрүн жок кылуу жана чечилишин оптималдаштыруу үчүн Video DynaSync технологиясын камтыйт.
Эгер компьютер өчүрүлгөн болсо, күйгүзүлгөн компьютерди аныктоо автоматтык түрдө активдүү компьютерге өтөт.
Оюн жана мультимедиялык клавиатураларды, ошондой эле көп функциялуу жана зымсыз клавиатураларды жана чычкандарды колдойт.
Консоль чычкан портунун эмуляциясы/айланып өтүү функциясы көпчүлүк чычкан драйверлерин жана көп функциялуу чычкандарды колдойт.
Mac клавиатурасын колдоо жана эмуляциялоо.
USB 2.0 чычкан портун USB хабы жана USB перифериялык түзмөктөрүн бөлүшүү үчүн колдонсо болот.
Электр кубатысыз иштөө.
Келечектеги шайкештик үчүн жаңыртууга боло турган микропрограмма.

Жайгашуу

Кутуда эмне бар

1 x ATEN CS692 2-порттуу USB HD видео/аудио KVM которгучу
2 x Орнотулган KVM кабелдери (HDMI, USB, Аудио)
1 x Remote Port Selector
1 x Колдонуучу үчүн нускамалар (бул колдонмо)

Системалык талаптар

HDMI видео чыгышы, USB порттору жана аудио чыгыш/киргизүү порттору бар эки компьютер.
Бир HDMI дисплей монитору.
Бир USB клавиатурасы.
Бир USB чычканы.
Динамиктер жана микрофон (милдеттүү эмес, аудио функциялары үчүн).
Колдоого алынган операциялык системалар: Windows, Mac, Linux.

Байланыш диаграммасы

ATEN CS692 KVM коммутаторунун эки компьютерге, мониторго, клавиатурага, чычканга жана аудио түзмөктөргө туташуусун көрсөткөн диаграмма. — 1-сүрөт: ATEN CS692 KVM коммутаторунун туташуусуviewБул диаграммада эки компьютерди (Windows, Linux же Mac) HDMI, USB жана аудио кабелдерди колдонуп KVM коммутаторуна кантип туташтыруу керектиги жана KVM бир мониторго, USB клавиатурасына, USB чычканына жана кошумча динамиктерге/микрофонго кантип туташаары көрсөтүлгөн. Алыстан порт тандагыч да көрсөтүлгөн.

Монитор, клавиатура, чычкан жана эки компьютер менен ATEN CS692 KVM коммутаторунун орнотуусун көрсөткөн диаграмма. — 2-сүрөт: ATEN CS692 KVM коммутаторунун толук орнотуусу. Бул диаграмма кененирээк маалымат берет view KVM блогун, алыскы порт тандагычын жана жалпы мониторго, клавиатурага, чычканга жана эки башка компьютер системасына (Windows/Linux жана Mac) туташууларды камтыган орнотуунун.

Орнотуу кадамдары

Бардык түзмөктөрдү өчүрүү: Бардык компьютерлердин, монитордун жана KVM которгучунун өчүрүлгөнүн жана кубат булактарынан суурулганын текшериңиз.
Консоль түзмөктөрүн туташтыруу:
- USB клавиатураңызды CS692 түзмөгүндөгү USB клавиатура портуна туташтырыңыз.
- USB чычканыңызды CS692 түзмөгүндөгү USB чычкан портуна туташтырыңыз.
- HDMI мониторуңузду CS692 түзмөгүндөгү HDMI чыгаруу портуна туташтырыңыз.
- (Милдеттүү эмес) Динамиктерди жана микрофонду CS692 түзмөгүндөгү тиешелүү аудио уячаларга туташтырыңыз.
Компьютерлерди KVMге туташтыруу: Ар бир компьютер үчүн (1-компьютер жана 2-компьютер):
- CS692ден чыккан HDMI кабелин компьютердин HDMI чыгаруу портуна туташтырыңыз.
- CS692ден чыккан USB кабелин компьютердеги жеткиликтүү USB портуна туташтырыңыз.
- (Милдеттүү эмес) CS692ден аудио кабелдерди (динамик жана микрофон) компьютердин аудио чыгаруу жана киргизүү портторуна туташтырыңыз.
Алыстан порт тандагычты туташтыруу: Алыстан порт тандагычты CS692деги атайын портуна сайыңыз.
Түзмөктөрдү күйгүзүү:
- Мониторду күйгүзүү.
- Туташкан компьютерлерди күйгүзүңүз.
KVM которгучу активдүү компьютерди автоматтык түрдө аныктайт. Эгер экөө тең күйүк болсо, ал биринчи аныкталган компьютерге демейки боюнча коюлат.

Жогорудан төмөн view ATEN CS692 KVM которгучу, анын бардык интеграцияланган кабелдери жана алыстан башкаруу портун тандагычы менен. — 3-сүрөт: Кабелдери бар ATEN CS692 KVM коммутатору. Бул сүрөттө компакттуу KVM блогу, эки компьютерге туташтыруу үчүн анын ичиндеги HDMI, USB жана аудио кабелдери, ошондой эле оңой которулуу үчүн өзүнчө алыстан порт тандагычы көрсөтүлгөн.

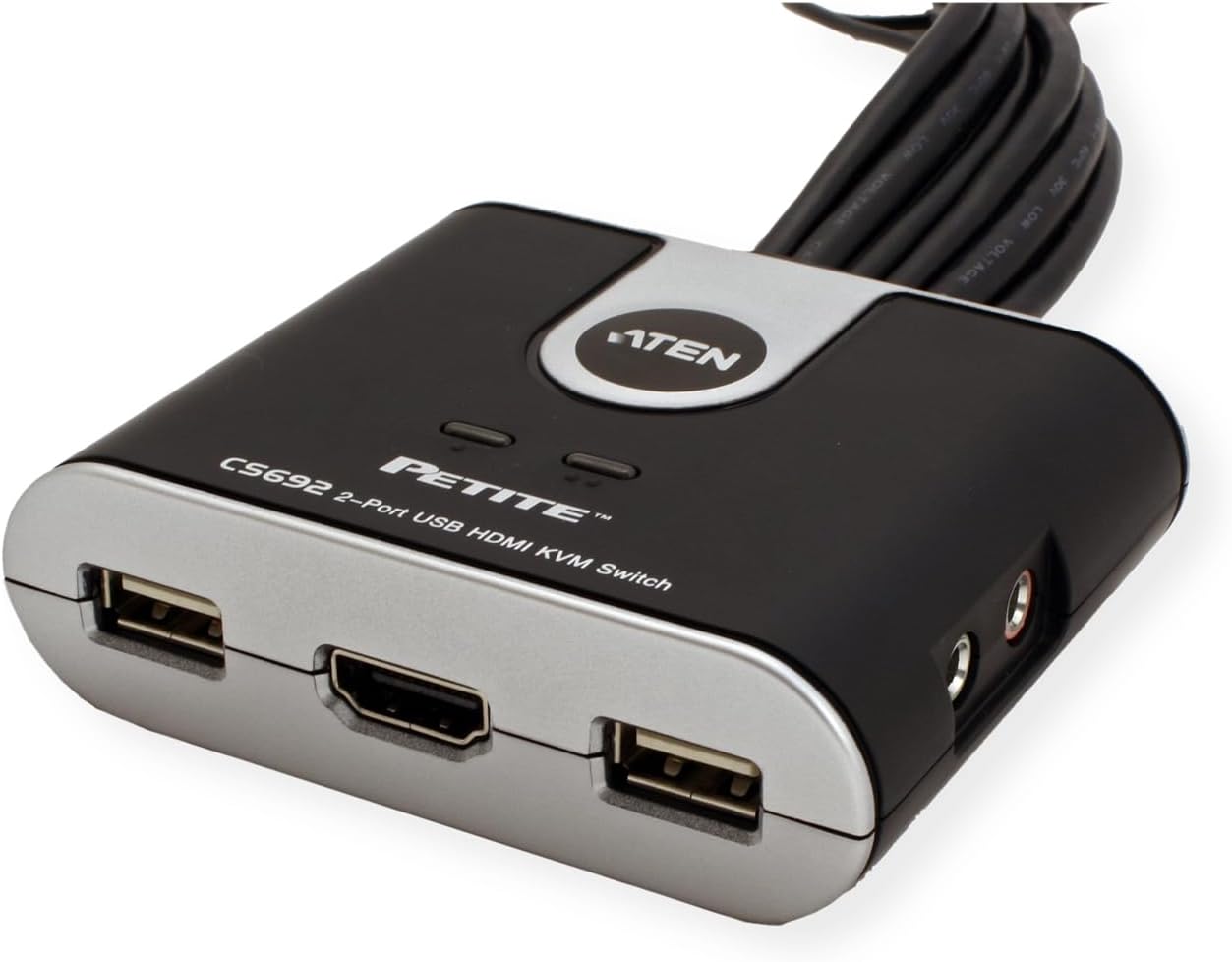

Фронт view консоль түзмөктөрү үчүн HDMI жана USB портторун көрсөткөн ATEN CS692 KVM которгучунун. — 4-сүрөт: ATEN CS692 алдыңкы панели. Жакындан тартылган сүрөт view KVM которгучунун алдыңкы панелинин монитор үчүн HDMI чыгаруу портун жана клавиатура менен чычкан үчүн эки USB портун белгилеп турат. Аудио уячалар капталында да көрүнүп турат.

ATEN CS692 KVM которгучу үчүн алыстан башкаруу портун тандоо баскычынын жакындан сүрөтү. — 5-сүрөт: Алыстан порт тандоочу. Бул сүрөттө туташкан компьютерлердин ортосунда которулуу үчүн колдонулган кичинекей, тегерек алыстан башкаруу баскычы көрсөтүлгөн, ал KVM блогунун өзүнө жетүүнүн кажети жок эле ыңгайлуу мүмкүнчүлүктү камсыз кылат.

KVM которууну иштетүү

Компьютерлердин ортосунда которулуу

ATEN CS692 туташкан компьютерлердин ортосунда башкарууну которуунун бир нече ыкмаларын сунуштайт:

Алыскы порт тандагыч: Туташкан компьютерлердин ортосунда которулуу үчүн алыстан башкаруу пультунун порт тандагычындагы баскычты басыңыз. KVM блогундагы LED индикаторлору кайсы порт учурда активдүү экенин көрсөтөт.
Ыкчам баскычтар: Портторду которуу үчүн атайын баскычтоптун тез баскыч айкалыштарын колдонуңуз. Демейки тез баскычтардын ырааттуулугу адатта төмөнкүдөй болот [Scroll Lock] + [Scroll Lock]Толук колдонуучу колдонмосун караңыз (ATEN сайтында жеткиликтүү) webсайт) көз карандысыз KVM жана аудио которуштурууну камтыган өнүккөн ысык баскыч функциялары үчүн.
USB чычкан: Порттордун ортосунда которулуу үчүн USB чычканыңыздын айландыруу дөңгөлөгүн эки жолу чыкылдатыңыз. Бул функция чычкандын белгилүү бир драйверлерин же жөндөөлөрүн талап кылышы мүмкүн; шайкештиги жана конфигурациясы үчүн толук колдонмону караңыз.

Көз карандысыз KVM жана аудио которуштуруу

CS692 KVM фокусун (клавиатура, видео, чычкан) жана аудио фокусту көз карандысыз түрдө которуштурууга мүмкүндүк берет. Бул сиз боло аласыз дегенди билдирет viewбир компьютерден аудио угуп жатканда, экинчи компьютерден аудио угуу жана башкаруу. Бул өркүндөтүлгөн функция атайын ысык баскычтардын айкалышы аркылуу башкарылат. Көз карандысыз которуштурууну конфигурациялоо жана колдонуу боюнча кеңири нускамалар үчүн колдонуучунун колдонмосун караңыз.

Орнотулган программаны жаңыртуу

ATEN мезгил-мезгили менен микропрограмманын жаңыртууларын чыгарып турат, бул иштин натыйжалуулугун жогорулатуу, жаңы түзмөктөр менен шайкештигин жогорулатуу жана мүмкүн болгон көйгөйлөрдү чечүү үчүн керек. Расмий ATENди текшерип туруу сунушталат webCS692 модели үчүн эң акыркы микропрограмманын сайты. Микропрограмманы жаңыртуу процесси, адатта, KVMди белгилүү бир режимде компьютерге туташтырууну жана жаңыртуу утилитасын иштетүүнү камтыйт. Микропрограмманы жаңыртуу боюнча кеңири көрсөтмөлөр бул продукт үчүн ATEN колдоо барагында берилген.

Техникалык тейлөө

ATEN CS692 KVM коммутаторуңуздун узак мөөнөттүү кызматын жана оптималдуу иштешин камсыз кылуу үчүн, төмөнкү техникалык тейлөө көрсөтмөлөрүн аткарыңыз:

Тазалоо: KVM блогунун сыртын тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Суюк тазалоочу каражаттарды же аэрозоль чачыраткычтарды колдонбоңуз, анткени алар түзмөккө зыян келтириши мүмкүн.
Курчап турган чөйрө: KVM өчүргүчүн таза, кургак чөйрөдө, ашыкча ысыктан, нымдуулуктан жана чаңдан алыс иштетиңиз. Түзмөктүн айланасында жакшы желдетүүнү камсыз кылыңыз.
Кабелдик башкаруу: Орнотулган кабелдерди өтө ийип же кысып албоо керек. Кабелдерди туура башкаруу бузулуунун алдын алып, ишенимдүү туташууну камсыздай алат.
Сактагыч: Эгерде түзмөктү узак убакытка сактап жатсаңыз, бардык кабелдерди сууруп, салкын, кургак жерде сактаңыз.

Проблемаларды чечүү

Эгерде сиз ATEN CS692 KVM коммутаторуңуз менен көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү чечүү кадамдарын караңыз:

Көйгөй	Мүмкүн болгон себеп / Чечим
Видео көрсөтүлбөйт же бурмаланган сүрөт жок.	Бардык HDMI кабелдери KVMге жана компьютерлерге/мониторго бекем туташтырылганын текшериңиз. Монитордун күйгүзүлгөнүн жана туура киргизүү булагына коюлганын текшериңиз. Туташкан компьютерлерди кайра иштетип көрүңүз. Видео чечилиши жана жаңыртуу ылдамдыгы монитор жана KVM тарабынан колдоого алынарын текшериңиз. KVM микропрограммасын эң акыркы версиясына жаңыртыңыз.
Баскычтоп же чычкан жооп бербей жатат.	KVMден чыккан USB кабелдери компьютерлерге бекем туташтырылганын текшериңиз. Клавиатура менен чычкандын KVMдеги туура USB портторуна туташканын текшериңиз. Клавиатураны/чычканды KVMден сууруп, кайра сайып көрүңүз. Эгер оюн же атайын клавиатура/чычканды колдонсоңуз, консолдук чычкан/клавиатура эмуляциясын ысык баскычтар аркылуу өчүрүп көрүңүз (толук колдонмону караңыз). KVM микропрограммасын жаңыртыңыз. Айрым зымсыз клавиатура/чычкан топтомдору компьютердин USB портуна же KVMдин USB чычкан портуна туташкан кубаттуу USB хабына түз туташууну талап кылышы мүмкүн.
Аудио жок же бурмаланган аудио.	Бардык аудио кабелдик байланыштарды текшериңиз. Динамиктердин/кулакчындардын туура туташтырылганын жана күйгүзүлгөнүн текшериңиз. Компьютердеги аудио чыгаруу жөндөөлөрү KVMдин аудио чыгаруусуна багытталганын текшериңиз. Көз карандысыз аудио которуу иштетилгенин текшерип, каалаган компьютерге коюңуз.
KVM күтүүсүздөн которулуп же которулбай калат.	Алыстан башкаруу портун тандоо кабелинин бузулбагандыгын жана бекем туташтырылгандыгын текшериңиз. Эгер ысык баскычтарды колдонсоңуз, туура ырааттуулук киргизилип жатканын текшериңиз. Бардык туташууларды розеткадан сууруп жана кайра сайып, KVM которгучун өчүрүп-күйгүзүңүз. Эгерде компьютер өчүп/күйүп жатса, күйгүзүүнү аныктоо жөндөөлөрүн текшериңиз.

Техникалык шарттар

Өзгөчөлүк	Деталь
Модел	CS692
Иштөө режими	Manual
Туташтыргыч түрү	HDMI, USB
Өлчөмдөрү (L x W x Y)	47.24 x 1 x 1 дюйм (болжолдуу, кабелдерди кошо алганда)
Circuit Type	2-жол
Актуатор түрү	Баскыч (Алыстан порт тандоочу)
Позициялардын саны	2
Башкаруу ыкмасы	Алыстан башкаруу, ысык баскыч, USB чычкан
Connectivity Protocol	HDMI
Түс	Кара
Ватtage	2.65 ватт
USB 2.0 порттордун саны	2 (клавиатура/чычкан үчүн)
Колдоого алынган операциялык системалар	Windows, Mac, Linux
Элемент Салмагы	1 фунт
Тtage	5 вольт
Max чечим	1920 x 1200; 1080p

Кепилдик жана колдоо

Кепилдик жана техникалык колдоо боюнча толук маалымат алуу үчүн, ATEN Technologies компаниясынын расмий сайтына кириңиз. webсайт. ATEN өз продукциялары үчүн Көп берилүүчү суроолор, мүчүлүштүктөрдү оңдоо боюнча колдонмолор, драйверлерди жүктөп алуу жана микропрограммалык камсыздоону жаңыртуу сыяктуу ресурстарды камсыз кылат. Ошондой эле, продукциядагы көйгөйлөр же суроолор боюнча түздөн-түз жардам алуу үчүн ATEN кардарларды тейлөө кызматына кайрылсаңыз болот.

ATEN расмий Webсайт: www.aten.com
