1. Киришүү
Бул колдонуучунун колдонмосунда Scosche VW01BCB унаа радиосунун зымдарынын топтомун орнотуу жана колдонуу боюнча кеңири нускамалар берилген. Бул топтом 1975-2011-жылдардагы тандалган ата мекендик жана европалык унааларга заводдон чыккан зымдардын топтомун колдонуп, баштапкы унаа зымдарын кесүүнүн кажети жок, кошумча стерео системаны орнотууну жөнөкөйлөтүү үчүн иштелип чыккан. Кошумча кысуучу туташтыргычтар коопсуз жана ишенимдүү туташууну камсыз кылат.

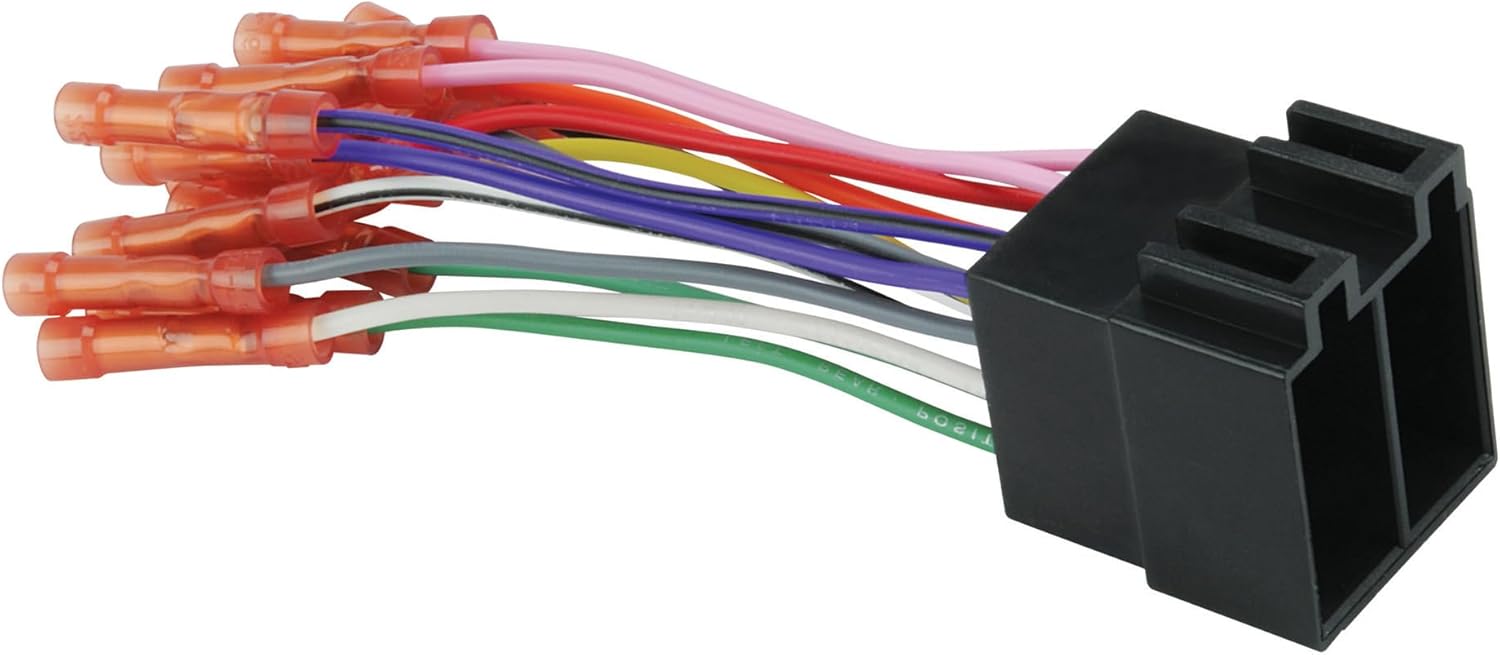

1-сүрөт: Scosche VW01BCB унаа радиосунун зымдар топтому, кысуучу туташтыргычтары бар.
2. Продукциянын өзгөчөлүктөрү
- Ыңгайлуу чечим: 1975-2011-жылдардагы заводдон тышкаркы тандалган дүкөндөргө жаңы стерео системаны тез жана оңой орнотууга мүмкүндүк берет AmpЗаводдон чыккан стерео зымдарды колдонгон ата мекендик жана европалык унаалар.
- Үзгүлтүксүз интеграция: Заводдон чыккан зымдарды үзбөстөн, унааңызга эң сонун туура келүүсүн камсыздайт, бул радиону орнотууну жеңилдетет.
- Оңой орнотуу: Заводдук радиоңузду алмаштыруу процессин жөнөкөйлөтүү үчүн түстүү коддолгон зымдар жана алдын ала орнотулган кысуучу туташтыргычтар менен жабдылган. Зымдарды кеспестен заводдук зымдарды жана туташтыргычтарды колдонот.
- Жогорку шайкештик: Заводдон чыккан оригиналдуу радио жабдыктарын колдонгон ар кандай моделдер үчүн иштелип чыккан, бул ар тараптуу колдонууну камсыз кылат. Эскертүү: Завод менен шайкеш келбейт Ampлифицирленген системалар.
- Жакшыртылган аудио сапаты: Заводдук сапаттагы автоунаа зымдары жана туташтыргычтары менен жасалган, бул сиздин жаңы унааңыздын стереосунан оптималдуу сигнал берүү жана жогорку сапаттагы үн үчүн коопсуз туташууну камсыз кылат.
- Ишенимдүү бренд: Scosche компаниясынын өмүр бою техникалык колдоосу жана чектелген кепилдиги менен колдоого алынган.
3. Шайкештик
Scosche VW01BCB зым жабдыктары 1975-2011-жылдар аралыгындагы ар кандай ата мекендик жана европалык унаалар менен шайкеш келет. Сиздин унааңыздын моделине шайкештигин текшерүү үчүн төмөндөгү орнотуу боюнча көрсөтмөнү караңыз. Бул жабдыктар заводдук жабдуулар менен шайкеш келбейт. ampлифттүү системалар.
2-сүрөт: Scosche VW01BCB унаасын орнотуу боюнча колдонмо. Белгилүү бир марка, модель жана чыгарылган жылынын шайкештигин билүү үчүн бул сүрөттү караңыз.
Негизги шайкештик боюнча эскертүүлөр:
- Ауди: A4 эмесAmpлифт (1996-99), A4 Avant Wagon Non-Ampлифт (1998-99), A4/A4 Avant Wagon (2000-01), A6 (1995-97), A6 Avant Wagon Ampлифидацияланган (1998), A6 Non-Ampлифт (1998-99), A6 Avant Wagon (1999-01), A8 (1997), A8 (1998-01), Кабриолет (1994-98), TT Coupe (2000-01).
- Chrysler: Кайчылаш от (2004-07).
- Додж: Спринтер (2004-06).
- Форд: "Фокус" (2004), "Blaupunkt радиосу менен көңүл буруу" (2004).
- Mercedes-Benz: C классы (2001-04), C230 (2002-04).
- Понтиак: GTO (2004-06).
- Porsche: 911 Каррера/Турбо (1996-98).
- Volkswagen: Beetle (1998-11), Кабрио (1995-98), Гольф / GTI (1985-03), Гольф / GTI* (1990-92), Jetta / GLI (1980-01), Passat Non-Amplified (1990-97), Passat (1998-00), Quantum (1982-88), Rabbit (1975-84), Rabbit Cabriolet (1980-94), Scirocco (1982-89).
*Golf / GTI (1990-92) үчүн орнотуу боюнча эскертүү: Эшиктин динамиктерин кармабайт. Өзүнчө зым менен туташтыруу керек.
4. Орнотуу жана орнотуу
Scosche VW01BCB жабдыктары менен жаңы унааңызга стерео системаны орнотуу оңой болуп иштелип чыккан. Ийгиликтүү орнотуу үчүн бул кадамдарды кылдаттык менен аткарыңыз.
4.1 Биринчиден, коопсуздук
- Кыска туташуулардын жана бузулуулардын алдын алуу үчүн ар дайым электр иштерин баштоодон мурун унааңыздын терс аккумулятор терминалын сууруп алыңыз.
- Жаңы стерео системаңыздын жабдыктары жана унааңыздын электр системасы менен шайкеш келерин текшериңиз.
1-видео: Скоше компаниясынын стерео зымдарды орнотуу боюнча расмий колдонмосу. Бул видеодо зымдарды туташтыруу жана жаңы стерео системаны орнотуу процесси көрсөтүлгөн.
4.2 Зымдарды туташтыруу
Scosche VW01BCB жабдыктары EIA (Электроника өнөр жай ассоциациясынын) стандарттуу түс кодуна дал келүү үчүн түстүү коддолгон зымдар менен келет. Бул аны жаңы стерео системаңыздын жабдыктарына туташтырууну жеңилдетет.
- Зымдарды аныктоо: Сизде Scosche VW01BCB жабдыгы (унаанын жабдыгына сайылат) жана жаңы стерео системаңызга кошулган жабдык (стерео системага сайылат) болот.
- Дал келген түстөр: Берилген кысуучу туташтыргычтарды колдонуп, Scosche жабдуусунун зымдарын жаңы стереоңуздун жабдуусундагы тиешелүү түс менен коддолгон зымдарга туташтырыңыз. Ар бир туташуунун бекем экенин текшериңиз.
- Атайын байланыштар: Кээ бир зымдар унаа жабдыктарына түздөн-түз кошулбай калышы мүмкүн, мисалы ampкөтөргүчтү күйгүзүүчү зым, парковка сенсорунун зымы жана руль башкаруусунун туташуулары. Булар сиздин стерео системаларыңызга жана унааңыздын өзгөчө талаптарына жараша өзүнчө туташууларды талап кылышы мүмкүн. Комплектке белгилүү бир унаа моделдери (мисалы, кээ бир VW) үчүн көк түстөгү K-линия зымдары кирет, аларды кошумча стерео системалар менен колдонууга болбойт.
- EIA түс кодуна кайрылыңыз: Туура туташууларды камсыз кылуу үчүн ар дайым зымдардын түстөрүн стереоңуздун колдонмосунда берилген EIA түс кодунун диаграммасы жана төмөндөгү диаграмма менен салыштырып көрүңүз.
3-сүрөт: Алдын ала орнотулган кысуучу туташтыргычтары бар зымдардын тросу, туташтырууга даяр.
Сүрөт 4: Жакын пландан view адатта, стерео орнотууларда колдонулбаган көк түстөгү K-линия зымдары.
5-сүрөт: Электроника өнөр жай ассоциациясынын (EIA) зымдардын түс кодунун таблицасы. Бул диаграмма зымдардын функцияларын алардын түстөрүнө дал келтирүүгө жардам берет.
4.3 Унаага туташуу
- Плагин: Жабдуулар туура туташтырылгандан кийин, унаанын жабдуу туташтыргычын унаанын заводдук зымдарына, ал эми жаңы стереонун жабуусун дүкөндөн чыккан радиого сайыңыз.
- Коопсуз стерео: Жаңы стереону панелдин тешигине бекем орнотуңуз.
- Батареяны кайра туташтыруу: Терс батарея терминалын кайра туташтырыңыз.
- Сыноо функциялары: Радиону күйгүзүп, туура иштешин камсыз кылуу үчүн бардык функцияларды (аудио, баланс, өчүү, радио алдын ала орнотуулары ж.б.) текшериңиз.
6-сүрөт: Арткы view унааны туура туташтыруу үчүн төөнөгүчтүн конфигурациясын көрсөткөн жабдык туташтыргычынын.
5. Иштөө
Scosche VW01BCB зым жабуусу – бул унааңыз менен кошумча стерео системаңыздын ортосундагы электрдик туташууну жеңилдеткен пассивдүү компонент. Анын иштеши жаңы стерео түзүлүшүңүздүн функциялары менен интеграцияланган. Жөндөө, аудио жөндөөлөр жана функцияларды колдонуу сыяктуу кеңири колдонуу көрсөтмөлөрүн алуу үчүн кошумча стерео системаңыз менен кошо берилген колдонуучунун колдонмосун караңыз.
6. Техникалык тейлөө
Scosche VW01BCB зым жабдыктары минималдуу тейлөөнү талап кылат. Туура орнотулгандан кийин, ал узак мөөнөттүү ишенимдүүлүк үчүн иштелип чыккан.
- Мезгилдүү текшерүүлөр: Эгерде сиз стерео системага байланыштуу кандайдыр бир аудио же электр көйгөйлөрүнө туш болсоңуз, анда жабдыктардын туташууларынын бошоп же дат басып калганын текшерип көрүү сунушталат.
- Кургак кармоо: Дат басуунун алдын алуу үчүн туташуулардын кургак жана нымсыз болушун камсыз кылыңыз.
- Стресстен качуу: Орноткондон кийин зымдарды же туташтыргычтарды тартпаңыз же ашыкча күч келтирбеңиз.
7. Кыйынчылыктарды
Эгерде сиз Scosche VW01BCB зым жабдыктарын орноткондон кийин көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү чечүү кадамдарын карап көрүңүз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Стерео режиминде кубат жок | Батарея терминалы ажыратылган, электр зымы туура эмес туташтырылган, сактагыч күйүп кеткен. | Терс батарея терминалын кайра туташтырыңыз. Сары (туруктуу 12 В) жана кызыл (которулган 12 В) зымдар туура туташтырылганын текшериңиз. Унаанын жана стерео сактагычтардын абалын текшериңиз. |
| Динамиктерден үн жок | Динамик зымдарынын туура эмес туташуусу, ampКөтөргүчтүн күйгүзүүчү зымы туташтырылган эмес (эгер бар болсо), динамиктин полярдуулугу тескерисинче. | Бардык динамик зымдарынын туташууларын эки жолу текшериңиз (оңдон оңго, терстен терске). ampЭгерде системаңыз талап кылса, көтөргүчтү күйгүзүүчү зым (көк/ак) туташтырылган. Динамиктин полярдуулугун текшериңиз. |
| Стерео от алдыруу менен өчпөй жатат | Туура эмес которулган 12V (кызыл) зымдын туташуусу. | Стерео жабдуудан чыккан кызыл зым унаанын которулуучу 12V кошумча зымына туташтырылганын текшериңиз. |
| Радио алдын ала орнотууларын/жөндөөлөрүн жоготуу | Туура эмес туруктуу 12V (сары) зымдын туташуусу. | Стерео жабдуудан чыккан сары зым унаанын туруктуу 12 В зымына туташтырылганын текшериңиз. |
| Рулдун башкаруулары иштебейт | Кошумча интерфейс талап кылынат (кошумча жабдуулар менен кошо берилбейт). | VW01BCB жабуусу рулду башкарууну кармап турууну камсыз кылбайт. Кошумча интерфейс талап кылынышы мүмкүн. |
Эгерде көйгөйлөр чечилбесе, кесипкөй унаа аудио орнотуучусуна кайрылыңыз же Scosche кардарларды колдоо кызматына кайрылыңыз.
8. Техникалык шарттар
- Бренд: Scosche
- Модель номери: VW01BCB
- Материал: Пластик
- Элементтин өлчөмдөрү (L x W x Y): 1 x 4.5 x 7.5 дюйм
- Элемент Салмагы: 1 унция
- Кабель түрү: Зым аркан
- Өндүрүүчү: SCOSCHE
- UPC: 033991030220
- Кутуда эмне бар: Зым аркан
9. Кепилдик жана колдоо
Scosche VW01BCB унаа радиосунун зымдарынын топтому Scosche компаниясынын өмүр бою техникалык колдоосу жана чектелген кепилдиги менен камсыздалган. Кепилдик жөнүндө толук маалымат же техникалык жардам алуу үчүн, сураныч, расмий Scosche компаниясына кайрылыңыз. webсайтка же кардарларды тейлөө бөлүмүнө кайрылыңыз.
Scosche Industries: www.scosche.com
