1. Киришүү
This manual provides essential instructions for the safe and effective use of your OLYMPUS Voice-Trek VN-7200 IC Recorder. Please read this manual thoroughly before using the device and keep it for future reference.
2. Продукт бүтүп калдыview
The OLYMPUS Voice-Trek VN-7200 is a portable digital voice recorder designed for easy and reliable audio capture. It features a large LCD display for clear information, intuitive controls, and 2GB of internal storage. The device is optimized for one-handed operation with prominent record and stop buttons.
Сүрөт 2.1: Алдыңкы view of the OLYMPUS Voice-Trek VN-7200 IC Recorder, showing the large LCD screen, control buttons, and built-in speaker.
3. Орнотуу
3.1. Батареяны орнотуу
The VN-7200 operates on two AAA batteries. Ensure correct polarity when inserting the batteries.
- Аппараттын артындагы батарея бөлүкчөсүнүн капкагын табыңыз.
- Капкакты ачуу үчүн аны жебе менен көрсөтүлгөн багытта жылдырыңыз.
- Insert two AAA batteries, matching the (+) and (-) terminals as shown inside the compartment.
- Батарея уясынын капкагын бекем жабыңыз.

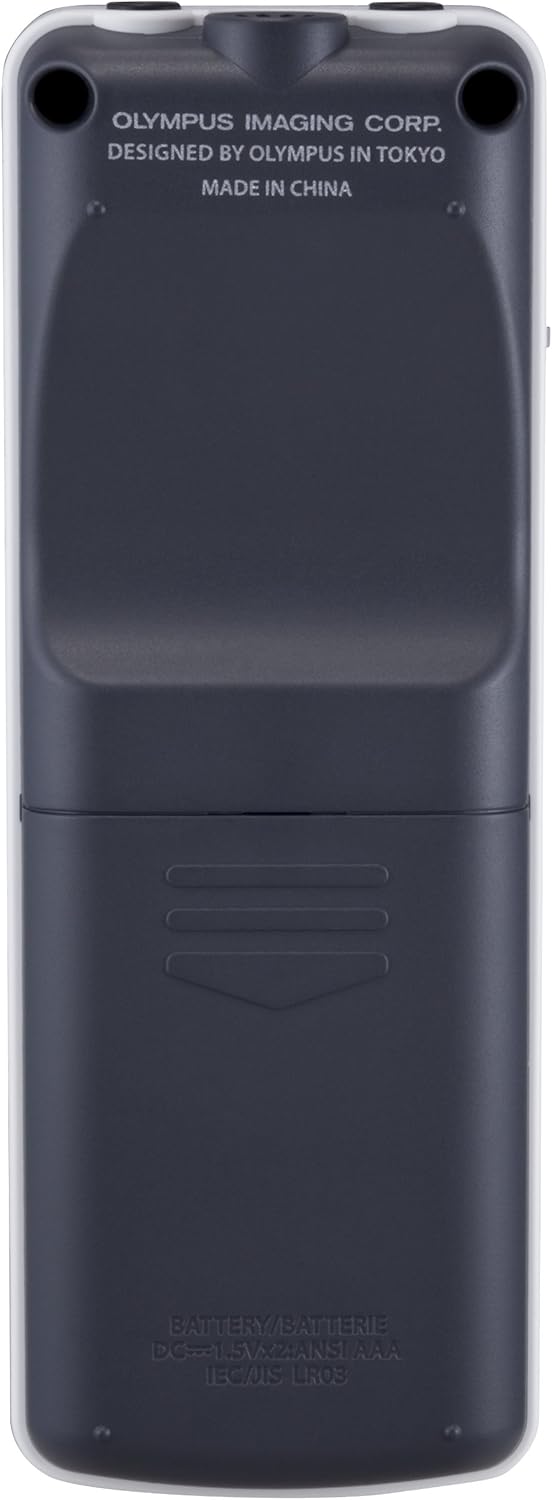

3.1-сүрөт: Артка view of the recorder, illustrating the battery compartment location.
3.2. Күйгүзүү/өчүрүү
To power on or off the device, use the power switch located on the side.
- To turn on: Slide the power switch upwards to the 'ON' position. The LCD screen will illuminate.
- To turn off: Slide the power switch downwards to the 'OFF' position. The screen will turn off.
3.2-сүрөт: Каптал view of the recorder, highlighting the power switch and hold function.
3.3. Connecting Headphones/Microphone
The device features dedicated ports for headphones and an external microphone.
- Гарнитура уячасы: Connect standard 3.5mm headphones to the port labeled with a headphone icon for private listening.
- Микрофон Джек: Connect an external 3.5mm microphone to the port labeled with a microphone icon for enhanced recording quality or specific recording scenarios.
3.3-сүрөт: Жогорку view of the recorder, showing the headphone and external microphone input jacks.
4. Иштөө нускамалары
4.1. Аудио жаздыруу
To begin recording, press the large red 'REC' button. The device supports voice-activated recording (VCVA) to automatically start and stop recording based on sound levels.
- Түзмөк күйгүзүлгөнүн текшериңиз.
- басыңыз REC (Record) button to start recording. The recording indicator will light up.
- Жазууну тындыруу үчүн басыңыз ТОКТОТ баскычын бир жолу. Басыңыз REC кайра улантуу үчүн.
- To stop recording completely, press the ТОКТОТ button twice. The recorded file сакталып калат.
4.2. Ойнотуу
After recording, you can play back your audio fileбашкаруу баскычтарын колдонуу менен.
- Каалаганга өтүңүз file колдонуу Folder/Index баскычы жана Алга/артка баскычтар.
- басыңыз Play/OK ойнотууну баштоо үчүн
- Ойнотуу учурунда, колдонуңуз Көлөмү (+/-) үнүн тууралоо үчүн баскычтар.
- басыңыз ТОКТОТ ойнотууну токтотуу үчүн баскыч.
4.3. File Башкаруу
The VN-7200 offers various file management functions including file splitting, moving, and locking.
- File Бөлүү: This function allows you to divide a long recording into multiple smaller files. Access this option through the menu.
- File Кыймыл: Сиз кыймылдай аласыз files between different folders on the device to organize your recordings.
- File Кулпу: To prevent accidental deletion, you can lock important fileс. Кулпуланган files cannot be deleted until unlocked.
- Индекстөө: Add index marks during recording or playback to easily locate specific points in a file.
4.4. Меню навигациясы
The large LCD and intuitive buttons allow for easy navigation through the device's settings and functions.
- басыңыз Display/Menu негизги менюга кирүү үчүн баскычты басыңыз.
- колдонуу Алга/артка меню параметрлери аркылуу жылдыруу үчүн баскычтар.
- басыңыз Play/OK параметрди тандоо же орнотууну ырастоо үчүн баскыч.
- The display shows important information such as date, time, current mode, file information, and warnings in an easy-to-understand format.
5. Техникалык тейлөө
Proper maintenance ensures the longevity and optimal performance of your IC recorder.
- Тазалоо: Аппараттын сыртын тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Суюк тазалагычтарды же абразивдүү материалдарды колдонбоңуз.
- Сактагыч: Store the recorder in a cool, dry place away from direct sunlight, extreme temperatures, and high humidity. Remove batteries if the device will not be used for an extended period to prevent leakage.
- Таасирден качуу: Аппаратты ички тетиктерге зыян келтирүүчү тамчылардан жана соккулардан коргоңуз.
6. Кыйынчылыктарды
If you encounter issues with your VN-7200, refer to the following common solutions:
| Көйгөй | Чечим |
|---|---|
| Түзмөк күйбөйт. | Check if batteries are inserted correctly and have sufficient charge. Ensure the power switch is in the 'ON' position. |
| Аудио жаздырылбай жатат. | Verify that there is sufficient free space on the device. Check if the microphone is connected properly (if using external). Ensure the device is not in 'HOLD' mode. |
| Ойнотуу учурунда үн чыкпайт. | Adjust the volume. Check if headphones are properly connected (if used). Ensure the speaker is not obstructed. |
| Fileлар жок кылынбайт. | экендигин текшериңиз files are locked. Unlock them via the menu before attempting to delete. |
7. Техникалык шарттар
Key technical specifications for the OLYMPUS Voice-Trek VN-7200 IC Recorder:
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | ОЛИМПУС |
| Модель номери | ВН-7200 |
| Screen Size | 1 дюйм |
| Сактоо сыйымдуулугу | 2 ГБ |
| Үзгүлтүксүз колдонуу убактысы | Up to 1151 Hours (recording) |
| Шайкеш түзмөктөр | PC |
| Батарея түрү | 2 x AAA батарейкалар (киргизилген эмес) |
| Элемент Салмагы | 249 грамм |
| Пакеттин өлчөмдөрү | 15.6 x 13 x 4.4 см |
| Чыгарылган күнү | 24-июнь, 2011-жыл |
8. Кепилдик жана колдоо
For information regarding warranty coverage, technical support, or service, please refer to the warranty card included with your product or visit the official OLYMPUS webсайт. Кепилдик дооматтар үчүн сатып алганыңыздын далилин сактаңыз.
