Skil 9425 ME бурчтук жылмалагычтын колдонуу боюнча колдонмосу

1. Коопсуздук нускамалары

Always observe the following basic safety precautions when using the Skil 9425 ME Angle Grinder to reduce the risk of electric shock, fire, and serious injury.

1.1 Электр куралынын жалпы коопсуздук эскертүүлөрү

• Жумуш аймагынын коопсуздугу: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
• Электр коопсуздугу: Электр шайманынын сайгычтары розеткага дал келиши керек. Эч качан сайгычты эч кандай жол менен өзгөртпөңүз. Эч кандай адаптер сайгычтарды жерге туташтырылган (жерге туташтырылган) электр шаймандары менен колдонбоңуз. Жерге туташтырылган же жерге төшөлгөн беттерге денеге тийбеңиз.
• Жеке коопсуздук: Дайыма коргоочу көздү тагыныңыз. Керектүү учурда чаң маскалары, тайгаланбаган коопсуздук бут кийимдери, шляпалар же угууну коргоо сыяктуу жеке коргоочу шаймандарды колдонуңуз. Сергек болуңуз, эмне кылып жатканыңызды байкаңыз жана электр шайманын иштетип жатканда акыл-эстүү болуңуз.
• Электр куралын колдонуу жана сактоо: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Кандайдыр бир тууралоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда вилканы кубат булагынан ажыратыңыз.

1.2 Бурчтук жылмалагычка тиешелүү коопсуздук эскертүүлөрү

• Бул электр аспабы жаргылчак, тегиздөөчү, зым щетка же кесүүчү аспап катары иштөөгө арналган. Бул электр куралы менен берилген бардык коопсуздук эскертүүлөрүн, нускамаларды, иллюстрацияларды жана спецификацияларды окуңуз.
• Always use the correct type of grinding disc for the material and application. Ensure the disc is securely mounted before operation.
• Always use the protective guard. The guard must be securely attached and positioned for maximum safety, covering the largest possible part of the wheel.
• Hold the tool firmly with both hands. A loss of control can result in personal injury.
• Never place the tool down until the accessory has come to a complete stop.

2. Продукт бүтүп калдыview

The Skil 9425 ME is a robust angle grinder designed for demanding grinding and cutting tasks. It features a powerful 750 Watt motor, ball bearings, and angle gear for increased service life, and a lightweight, slim design for comfortable handling.

Figure 1: Skil 9425 ME Angle Grinder. This image shows the complete angle grinder with the main body, side handle, and protective guard in place, ready for operation.

3. Орнотуу

3.1 Каптал тутканы бекитүү

The side handle can be screwed into either the left or right side of the gear housing, depending on your preference and the application. Always ensure the side handle is securely tightened before operating the tool.

Figure 2: Side Handle. This image displays the textured side handle, which provides additional grip and control during operation.

3.2 Коргоочу капкакты жөндөө

The protective guard is essential for user safety. It can be easily adjusted without tools to suit the working angle and protect against sparks and debris.

1. Клamping lever on the protective guard.
2. Rotate the guard to the desired position, ensuring it provides maximum protection.
3. Клampкоргоочуну ордуна бекитүү үчүн рычагын бекем басыңыз.

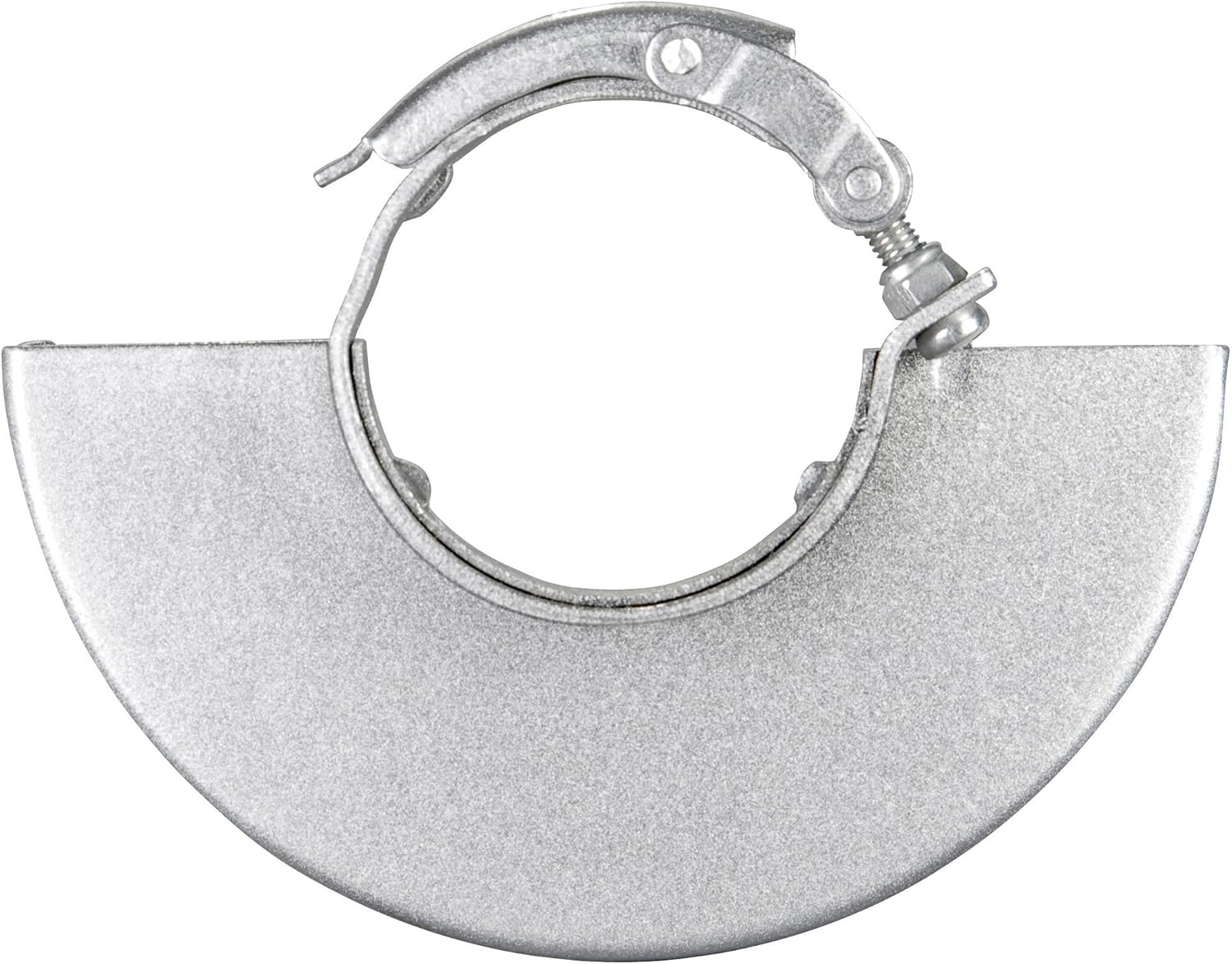

Figure 3: Protective Guard. This image shows the metal protective guard, designed to shield the user from sparks and debris during grinding or cutting operations.

3.3 Mounting/Changing the Grinding Disc

Always ensure the tool is unplugged from the power source before changing discs.

1. Шпинделдин айлануусуна жол бербөө үчүн шпиндельди бекитүү баскычын басыңыз.
2. Use the double-hole wrench to loosen the clampгайканы саат жебесине каршы буруп коюңуз.
3. Remove the old grinding disc and the clampжаңгак.
4. Place the new grinding disc onto the mounting flange, ensuring it sits correctly.
5. Клamping nut back on and tighten it firmly with the double-hole wrench while holding the spindle lock button.

Figure 4: Disc and Guard Close-up. This image provides a detailed view of the grinding disc mounted on the tool, with the protective guard positioned above it.

4. Иштөө

4.1 Күйгүзүү/Өчүрүү

• Күйгүзүү үчүн: Press the ON/OFF switch. For continuous operation, press the switch and then slide it forward until it locks.
• Өчүрүү: For continuous operation, press the rear part of the ON/OFF switch. For momentary operation, simply release the switch.

4.2 Майдалоо техникасы

• Always hold the angle grinder firmly with both hands.
• Apply moderate pressure. Excessive pressure can reduce disc life and motor efficiency.
• Maintain a consistent angle between the disc and the workpiece, typically 15-30 degrees for grinding.
• Материалды бир калыпта алып салууну камсыз кылуу үчүн, аспапты даярдалган бөлүк боюнча жылмакай жылдырыңыз.

Figure 5: Angle Grinder with Handle. This image shows the angle grinder from a front perspective, highlighting the main body and the attached side handle, illustrating how the tool is held during use.

5. Техникалык тейлөө

Regular maintenance ensures the longevity and safe operation of your Skil 9425 ME Angle Grinder.

5.1 Тазалоо

• Тазалоодон мурун ар дайым шайманды сууруп алыңыз.
• Мотордун ысып кетишине жол бербөө үчүн желдетүү тешиктерин таза кармаңыз. Чаңды жана таштандыларды кетирүү үчүн жумшак щетканы же кысылган абаны колдонуңуз.
• Жарнама менен курал корпусун сүртүңүзamp кездеме. Катуу тазалоочу каражаттарды же эриткичтерди колдонбоңуз.

5.2 Көмүртек щеткасын алмаштыруу

The carbon brushes wear down over time. If the motor performance decreases significantly or sparks become excessive, the carbon brushes may need replacement. This procedure should ideally be performed by a qualified service technician.

5.3 Сактоо

Store the angle grinder in a dry, secure place, out of reach of children. Ensure the power cord is neatly coiled and not kinked.

6. Кыйынчылыктарды

Бул бөлүмдө сиз бурчтуу жаргылчакка кабылышы мүмкүн болгон жалпы маселелерди карайт.

• Курал башталбайт:
  • Электр шнурунун иштеген розеткага бекем сайылганын текшериңиз.
  • Электр зымынын бузулгандыгын текшериңиз.
  • Ensure the ON/OFF switch is fully engaged.
  • If the issue persists, carbon brushes might be worn (refer to Section 5.2).
• Ашыкча термелүү:
  • Check if the grinding disc is correctly mounted and tightened.
  • Inspect the disc for damage or imbalance. Replace if necessary.
• Reduced performance/Overheating:
  • Ensure ventilation slots are clear of dust and debris.
  • Иштеп жатканда ашыкча басым жасоодон алыс болуңуз.
  • Курал өтө ысык болсо, муздаганга уруксат бериңиз.

7. Техникалык шарттар

8. Кепилдик жана колдоо

This Skil power tool is manufactured to high-quality standards. For information regarding warranty terms and conditions, please refer to the warranty card included with your product or visit the official Skil webсайт.

For technical support, spare parts, or service inquiries, please contact your local authorized Skil service center. Always provide the model number (F0159425ME) and serial number (if applicable) when seeking support.
