Introduction
The AMD FirePro W7000 workstation graphics card is designed to deliver exceptional performance, visual quality, and multi-display capabilities for CAD/CAE professionals. This single-slot solution enhances interactivity with complex 3D models and accelerates design visualization and rendering processes. This manual provides comprehensive instructions for the installation, operation, maintenance, and troubleshooting of your FirePro W7000 graphics card.
Коопсуздук маалыматы
- Ички компоненттерди орнотуудан же алып салуудан мурун, компьютериңизди ар дайым электр кубатынан ажыратыңыз.
- Handle the graphics card by its edges to avoid touching sensitive components or static discharge.
- Электростатикалык разряддын (ЭСД) бузулушун алдын алуу үчүн туура жерге туташтырууну камсыз кылыңыз.
- Картаны нымдуулукка же өтө жогорку температурага дуушар кылбаңыз.
- Keep the card away from children.
Пакеттин мазмуну
Пакетиңизде бардык буюмдар бар экенин текшериңиз:
- AMD FirePro W7000 Graphics Card
- Driver CD (or link to driver download)
- Ыкчам орнотуу колдонмосу
- DisplayPort to DVI Adapters (typically two included)
Жайгашуу
Системалык талаптар
- PCI Express 3.0 x16 slot (compatible with PCIe 2.0, but 3.0 recommended for full performance).
- Minimum 500W power supply with one 6-pin PCIe power connector.
- Compatible operating system (e.g., Windows 7/8/10 64-bit, Linux).
- Sufficient case ventilation.
Аппараттык орнотуу
- Системаңызды даярдаңыз: Компьютериңизди өчүрүп, кубат шнурун сууруп алыңыз. Компьютердин корпусун ачыңыз.
- Locate a PCIe x16 slot: Сиздин энелик платада жеткиликтүү PCI Express x16 уячасын аныктаңыз.
- Remove slot cover: Remove the metal slot cover(s) corresponding to the PCIe slot. The FirePro W7000 is a single-slot card.
- Графикалык картаны салыңыз: Графикалык картаны PCIe уячасына кылдаттык менен тегиздеп, аны бекем орнотулганга чейин катуу басыңыз. Монетардык платадагы кармап туруучу клиптин ордуна чыкылдатуусун камсыз кылыңыз.
- Картаны камсыз кылуу: Графикалык картаны компьютердин корпусуна бурама же кулпу механизмин колдонуп бекитиңиз.
- Кубатты туташтыруу: Connect the 6-pin PCIe power connector from your power supply to the corresponding port on the graphics card.
- Close case and reconnect: Компьютериңиздин корпусун жаап, бардык кабелдерди кайра туташтырып, системаңызды күйгүзүңүз.
Сүрөт 1: Алдыңкы view of the AMD FirePro W7000 Graphics Card, showing the cooling fan and FirePro Graphics branding. This image illustrates the overall design and form factor of the card for installation purposes.
Драйверди орнотуу
- Boot into OS: After hardware installation, boot your computer into your operating system.
- Obtain drivers: Insert the provided driver CD or download the latest drivers from the official AMD support website. For the AMD FirePro W7000, visit www.amd.com/support.
- Драйверлерди орнотуу: Run the driver installer and follow the on-screen prompts. A system restart may be required after installation.
- Орнотууну текшерүү: After restarting, verify that the graphics card is recognized correctly in your operating system's Device Manager.
Иштеп жатат
Дисплейлерди туташтыруу
The AMD FirePro W7000 features four DisplayPort 1.2 outputs, supporting resolutions up to 4096x2160. You can connect up to four displays simultaneously.
Figure 2: Display outputs of the AMD FirePro W7000 Graphics Card, showing four DisplayPort connectors. This image highlights the connectivity options for multiple monitors.
- Connect your DisplayPort monitors directly to the card.
- For DVI monitors, use the included DisplayPort to DVI passive adapters. For more than two DVI monitors or higher resolutions, active adapters may be required.
- For HDMI monitors, active DisplayPort to HDMI adapters are necessary, especially for 4K resolutions.
AMD Eyefinity Technology
Leverage AMD Eyefinity Technology to expand your visual workspace across multiple displays, creating a large, immersive desktop. Configure Eyefinity settings through the AMD Catalyst Pro Control Center (or AMD Radeon Pro Software for newer drivers).
- Open the AMD control panel from your desktop or system tray.
- Navigate to the Eyefinity section to configure display groups and resolutions.
Техникалык тейлөө
- Чаңды тазалоо: Periodically clean dust from the graphics card's fan and heatsink using compressed air. Ensure the system is powered off and unplugged before cleaning.
- Аба агымы: Ensure your computer case has adequate airflow to prevent overheating. Keep ventilation openings clear.
- Драйвер жаңыртуулары: Regularly check the AMD support website for the latest driver updates to ensure optimal performance and stability.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Дисплей чыгышы жок / Кара экран | Card not seated correctly, power cable disconnected, incorrect display input selected, driver issue. | Reseat the card, ensure 6-pin power is connected, check monitor input, reinstall drivers in Safe Mode. |
| Система бузулат же тоңуп калат | Overheating, unstable drivers, insufficient power supply. | Check temperatures, update drivers, ensure PSU meets requirements. |
| Колдонмолордо начар иштөө | Outdated drivers, application not optimized for workstation GPU, incorrect settings. | Update drivers, check application settings, ensure application is using the FirePro card. |
| Display issues (flickering, artifacts) | Faulty cable, driver corruption, hardware defect. | Try a different cable, reinstall drivers, contact support if issue persists. |
3-сүрөт: Артка view of the AMD FirePro W7000 Graphics Card, showing the PCB and cooling plate. This view can be useful for identifying components during troubleshooting or installation.

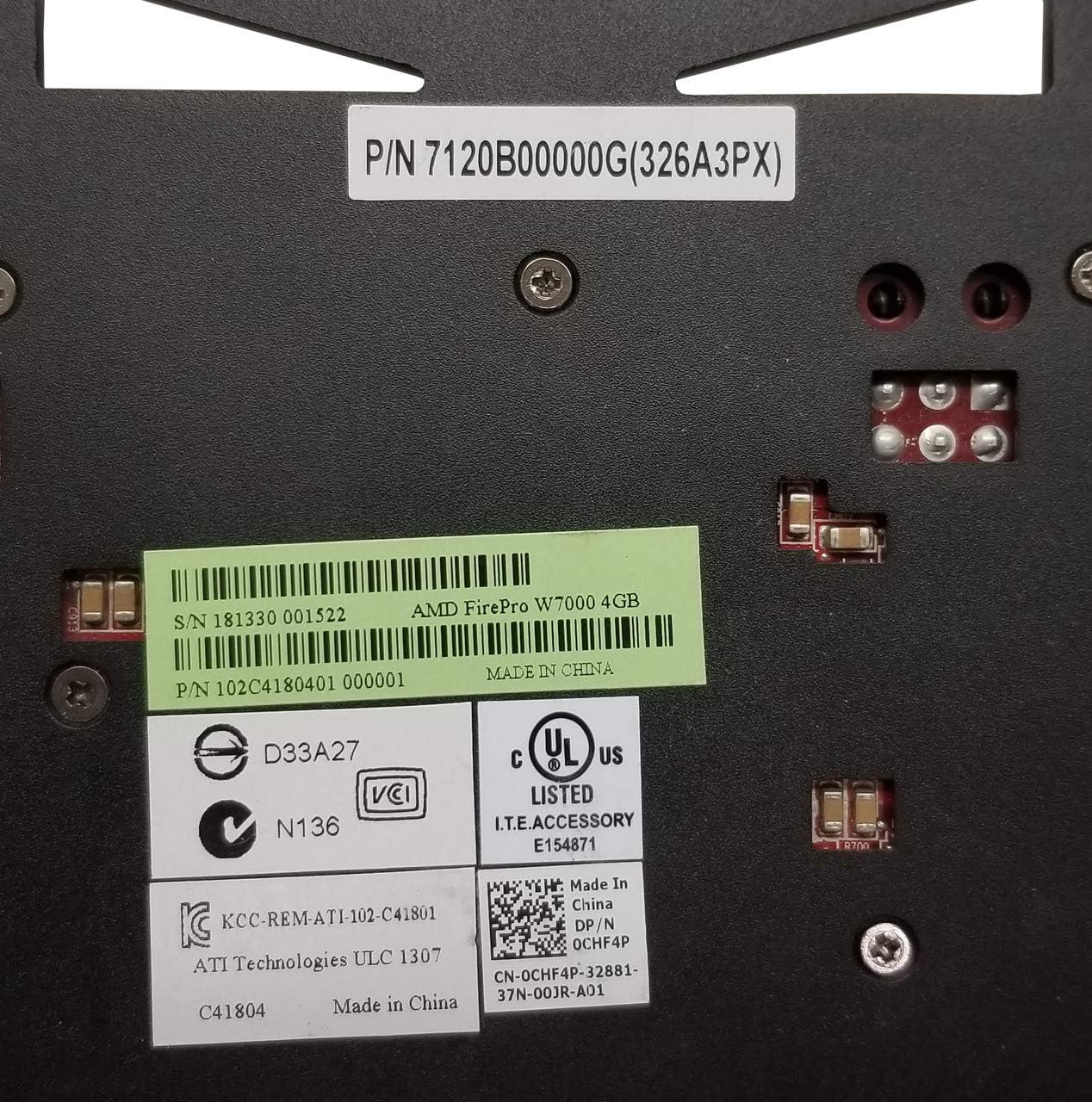

Figure 4: Close-up of the product label on the AMD FirePro W7000, displaying the Serial Number (S/N 181330 001522) and Part Number (P/N 102C4180401 000001). These numbers are crucial for product registration and support inquiries.
Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Max Screen Resolution | 4096x2160 |
| Memory Speed | 1200 МГц |
| Графикалык сопроцессор | AMD |
| Chipset маркасы | Шилтемени көрсөтүү |
| Card Description | AMD FirePro W7000 |
| Графикалык картанын RAM өлчөмү | 4 ГБ |
| Бренд | AMD |
| Сериялар | FirePro W7000 |
| Элемент моделинин номери | 100-505634 |
| Элемент Салмагы | 1.5 фунт |
| Продукциянын өлчөмдөрү (LxWxH) | 9.8 x 2.6 x 6.4 дюйм |
| Процессорлордун саны | 1 |
| Компьютердин эс тутумунун түрү | Белгисиз |
| Өндүрүүчү | AMD |
| Дата биринчи жеткиликтүү | 7-сентябрь, 2012-жыл |
| GPU саат ылдамдыгы | 950 МГц |
| Видео чыгаруу интерфейси | DisplayPort |
Кепилдик жана колдоо
For warranty information, technical support, and the latest drivers, please visit the official AMD support website or contact AMD customer service.
- Өндүрүүчү: AMD
- AMD колдоо Webсайт: www.amd.com/support
- AMD Store: AMD Official Store on Amazon
- When contacting support, please have your model number (100-505634), serial number (e.g., 181330001522), and part number (e.g., 102C4180401 000001) ready.
