Introduction
Thank you for choosing the Yato YT-8302 Digital Battery Charger. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new battery charger. Please read these instructions carefully before use and retain them for future reference.
The Yato YT-8302 is a microprocessor-controlled battery charger designed for 12V batteries, offering charging currents of 12A, 6A, and 2A. It features optimized programs for Wet, AGM, and GE battery types, along with safety features like overload protection and error code display.
Коопсуздук нускамалары
ЭСКЕРТҮҮ: Бул коопсуздук нускамаларын аткарбоо электр шокуна, өрткө же олуттуу жаракатка алып келиши мүмкүн.
- Always connect the charger to a properly grounded outlet.
- Батареяларды заряддап жатканда жетиштүү желдетүүнү камсыз кылыңыз. Батареялар жарылуучу газдарды бөлүп чыгарышы мүмкүн.
- Do not charge frozen batteries. Allow them to warm up to room temperature first.
- Заряддоо учурунда батареянын жанында учкундарды же жалындарды болтурбоо керек.
- Батареялар менен иштөөдө көздү коргоо жана кол кап кийиңиз.
- Keep the charger away from water, rain, and excessive moisture.
- Батареяга туташуудан же үзүүдөн мурун AC кубатын ажыратыңыз.
- Бул шайман физикалык, сезүү же акыл-эс жөндөмү начар же тажрыйбасы жана билими жок адамдар (анын ичинде балдар) үчүн, эгерде алардын коопсуздугуна жооптуу адам тарабынан көзөмөлсүз же шайманды колдонуу боюнча көрсөтмө болбосо, колдонууга арналбайт.
Продукт бүттүview

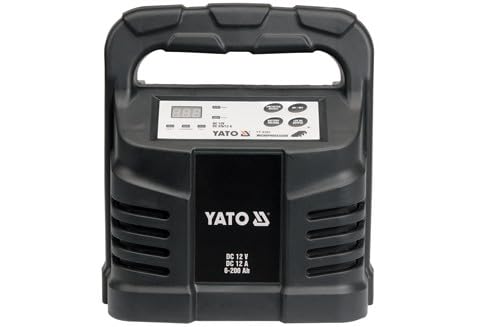

Алдыңкы бети көрсөтүлгөн сүрөт view of the Yato YT-8302 Digital Battery Charger, highlighting its display and control buttons.
The Yato YT-8302 features a clear LED display for status and error codes, control buttons for mode selection, and robust connection clamps for secure battery attachment.
Жайгашуу
- Батареяны даярдоо: Ensure the battery terminals are clean and free of corrosion. If the battery has removable caps, check the electrolyte level and top up with distilled water if necessary (for Wet batteries).
- Батареяга туташуу:
- Connect the RED (+) charger clamp to the POSITIVE (+) battery terminal.
- Connect the BLACK (-) charger clamp to the NEGATIVE (-) battery terminal. For vehicles, connect the black clamp to the vehicle chassis away from the battery and fuel line if the battery is installed in the vehicle.
- Кубатка туташуу: Plug the charger's AC power cord into a standard 230V AC wall outlet. The charger will power on and display its current status.
Иштөө нускамалары
Туташтырылгандан кийин, заряддагыч батареянын көлөмүн автоматтык түрдө аныктайтtage. Use the mode selection button to choose the appropriate charging program and current.
Кубаттоо режимин тандоо:
- Press the "MODE" button to cycle through the available charging currents: 12А, 6А, 2А.
- The charger also offers optimized programs for different battery types: Wet, AGM, and GE (Gel/GEL). Select the program that matches your battery type for optimal charging. The display will indicate the selected mode.
- The 12A setting is for fast charging larger batteries.
- The 6A setting is for standard charging of medium-sized batteries.
- The 2A setting is for trickle charging or maintaining smaller batteries.
Заряддоо процесси:
The charger will automatically begin charging once a mode is selected. The LED display will show the charging status, voltage, and current. The microprocessor control ensures a multi-stage charging process for efficient and safe battery charging.
When charging is complete, the charger will typically indicate a "FULL" status or switch to a maintenance/float charge mode. Disconnect the AC power first, then disconnect the battery clamps (black first, then red).
Error Codes and Indicators:
The charger is equipped with LED indicators and can display error codes (RGE) to alert you to potential issues such as reverse polarity, short circuit, or overload. Refer to the troubleshooting section for specific error code meanings.
The 12V cigarette lighter output can be used for powering compatible 12V accessories when the charger is connected to AC power.
Техникалык тейлөө
- Тазалоо: Тазалоодон мурун кубаттагычты бардык кубат булактарынан ажыратыңыз. Сыртын жумшак, d менен сүртүңүзamp кездеме. Катуу химиялык заттарды же абразивдүү тазалагычтарды колдонбоңуз.
- Сактагыч: Store the charger in a cool, dry place when not in use. Keep cables neatly coiled and avoid kinks or damage.
- Кабелдик текшерүү: Кубат шнурун жана батареяны үзгүлтүксүз текшерип туруңузampБузулгандыктын, эскирүүнүн же дат басуунун кандайдыр бир белгилерин байкасаңыз, текшериңиз. Бузулган тетиктерди дароо алмаштырыңыз.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Заряддагыч күйбөйт. | No AC power, faulty outlet, damaged power cord. | Check AC power connection and outlet. Inspect power cord for damage. |
| Заряддоочу түзүлүш батареяны заряддабай жатат. | Incorrect battery connection, deeply discharged battery, incorrect mode selected. | Камсыз кылуу clamps are correctly connected (+ to +, - to -). Check battery voltage; very low voltage batteries may not be detected. Select appropriate charging mode. |
| Error code displayed (e.g., RGE). | Reverse polarity, short circuit, overload, faulty battery. | Ажыратып, кайра туташтырыңызamps correctly. Check for short circuits. Reduce charging current if overload persists. Have battery tested. |
| Ашыкча жүктөн коргоо иштетилди. | Excessive current draw, internal fault. | Ensure battery is not short-circuited. Try a lower charging current. If issue persists, discontinue use. |
Техникалык шарттар
- Модел: YT-8302
- Киргизүү көлөмүtage: 230V AC, 50Hz (typical for EU market)
- Output Voltage: 12V DC
- Заряддоо агымы: 12A / 6A / 2A (selectable)
- Батареянын түрлөрү: Wet, AGM, GE (Gel)
- Контролдоо: Микропроцессордук башкаруу
- Өзгөчөлүктөрү: LED Display, Error Codes (RGE), 12V Cigarette Lighter Output, Overload Protection
- Салмагы: 1.24 килограмм
- Бренд: Ято
Кепилдик маалымат
Yato products are manufactured to high-quality standards. This product comes with a standard manufacturer's warranty against defects in materials and workmanship. Please retain your proof of purchase for warranty claims. For specific warranty terms and conditions, refer to the documentation provided with your purchase or contact Yato customer support.
Кардарларды колдоо
Техникалык жардам, запастык бөлүктөр же тейлөө үчүн жергиликтүү Yato дилерине кайрылыңыз же расмий Yato дүкөнүнө барыңыз website. Have your product model number (YT-8302) and purchase details ready when contacting support.
Эскертүү: Запастык бөлүктөрдүн бар экендиги жана программалык камсыздоонун жаңыртуулары тууралуу маалымат азыр жеткиликтүү эмес.
