Introduction
VILTROX JY-680 – бул Canon, Nikon жана Pentax системаларын камтыган стандарттуу DSLR камералары менен колдонуу үчүн иштелип чыккан жогорку өндүрүмдүү жаркылдоочу курал. Ал 58 кубаттуу багыттоо санын сунуштайт (фокустук аралык 105 мм, ISO 100) жана сүрөткө тартууну жакшыртуу үчүн ар кандай жаркылдоо функцияларын колдойт.
Бул колдонмодо JY-680 жарыгыңызды орнотуу, иштетүү, техникалык тейлөө жана мүчүлүштүктөрдү оңдоо боюнча кеңири көрсөтмөлөр берилген. Туура жана коопсуз иштешин камсыз кылуу үчүн, продуктуну колдонуудан мурун аны кылдаттык менен окуп чыгыңыз.
Негизги өзгөчөлүктөрү:
- Жетектөөчүнүн номери: 58 (ISO 100, 105 мм)
- Жаркылдаган жарыктын камтуусу: 24-105 мм (кең панели менен 14 мм)
- Секирүүчү/кыйшайуучу жаркылдоо башы
- Кол менен жаркылдатуу катышынын чыгышы: 22 деңгээл
- Жогорку ылдамдыктагы үзгүлтүксүз атуу колдоосу (1/8 кубаттуулукта же андан төмөн болгондо 8FPS чейин)
- Тез кайра иштетүү убактысы: болжол менен 0.1-6 секунд
- Энергияны үнөмдөө режими
Жайгашуу
1. Таңгактан чыгаруу жана мазмунун текшерүү
Продукциянын кутучасындагы бардык буюмдарды этияттык менен ачыңыз. Төмөнкү компоненттердин бар экенин текшериңиз:
- VILTROX JY-680 жарыгы x 1
- Жаркылдаткыч стенд x 1
- Ташуу сумкасы x 1
- Колдонуучунун колдонмосу x 1 (Бул документ)
- Кепилдик картасы x 1
- Жаркылдатуучу чачыраткыч x 1
2. Батареяны орнотуу
JY-680 төрт AA өлчөмүндөгү щелочтуу батареялар менен иштейт. Ni-MH жана литий батареяларын да колдонсо болот. Батареяларды орнотуу үчүн төмөнкү кадамдарды аткарыңыз:
- Батарея бөлүмүнүн капкагын жаркылдак блогунун капталынан табыңыз.
- Капкакты жебе көрсөткөн тарапка жылдырыңыз.
- Бөлүмдүн ичинде белгиленгендей, туура полярдуулукту (+/-) текшерип, төрт AA батарейкасын салыңыз.
- Батарея бөлүкчөсүнүн капкагын чыкылдагыча бекем жабыңыз.
Эскертүү: Оптималдуу иштөө жана кайра иштетүү убактысы үчүн жаңы, жогорку сапаттагы батареяларды колдонуңуз.
3. Камерага орнотуу
JY-680 көпчүлүк DSLR камералары менен шайкеш келүү үчүн стандарттуу ысык бут кийим бекиткичине ээ.
- Камера да, жаркылдак да өчүк экенин текшериңиз.
- Жаркылдаткынын бекитүүчү бутун камеранын ысык бут кийим уячасына жылдырыңыз.
- Толугу менен орнотулгандан кийин, жаркылды камерага бекем бекитүү үчүн, жаркылдын бекитүүчү бутундагы кулпулоочу баскычты саат жебеси боюнча буруңуз.
- Алып салуу үчүн, кулпулоочу баскычты сааттын жебесине каршы бурап, жаркылдактын сыртына жылдырыңыз.
Сүрөт 1: Алдыңкы view VILTROX JY-680 Speedlight жаркыраткычынын жаркылдак башын жана негизги корпусун көрсөтөт. Бул сүрөттө жаркылдак блогунун орнотулгандагы жалпы дизайны жана көрүнүшү көрсөтүлгөн.
Иштөө нускамалары
1. Күйгүзүү/өчүрүү
Жарк этмени күйгүзүү үчүн, баскычын басып кармап туруңуз КҮЙГҮЗҮҮ/ӨЧҮРҮҮ LCD экраны күйгөнгө чейин баскычын басыңыз. Өчүрүү үчүн, экран өчкөнгө чейин ошол эле баскычты басып кармап туруңуз.
2. Flash режимдери
JY-680 негизинен кол менен башкарылуучу (M) режимде иштейт жана көп (стробоскопиялык) жаркылдоону колдойт. Колдонуңуз РЕЖИМ жеткиликтүү жаркылдатуу режимдерин алмаштыруу үчүн баскычты басыңыз.
- Кол менен (M) режими: Бул режимде сиз жаркылдактын чыгыш деңгээлин кол менен орнотосуз. Чыгуу кубаттуулугун 22 деңгээлде тууралоого болот. Чыгуучу кубаттуулукту көбөйтүү же азайтуу үчүн багыттоочу баскычтарды (өйдө/ылдый) колдонуңуз.
- Көп (Стробоскопиялык) режим: Бул режим жаркылдоо бир экспозиция учурунда бир нече жолу күйүп, стробоскопиялык эффект жаратат. Жаркылдоолордун жыштыгын жана санын орнотуу үчүн экрандагы индикаторлорду караңыз.
3. Жаркылдоону камтууну (Zoom) жөндөө
Жаркылдоочунун камтуусун линзаңыздын фокустук аралыгына дал келтирүү үчүн 24 ммден 105 ммге чейин тууралоого болот. Колдонуңуз ZOOM + жана ZOOM - жаркылдак башынын масштабдоо абалын кол менен жөндөө баскычтары. 14 мм камтуу үчүн кең панель интеграцияланган.
4. Секирүү жаркылдатуу операциясы
Жаркылдагычтын башын өйдө карай кыйшайтып, секирүүчү жаркылдагычты сүрөткө тартуу үчүн горизонталдуу түрдө бурса болот. Бул ыкма жумшак жана табигый көрүнгөн жарыкты түзүү үчүн жаркылдагычты шыпка же дубалга багыттоону камтыйт.
- Ийилүү: Жаркылдак башын 90 градуска чейин өйдө карай кыйшайтууга болот.
- Айлануу: Жаркылдак башын горизонталдуу түрдө солго 180 градуска жана оңго 90 градуска чейин бурса болот.
2-сүрөт: Каптал view VILTROX JY-680 Speedlight жарыгынын башкаруу панелин MODE, ZOOM, ON/OFF жана багыт баскычтары менен белгилеп турат. Бул сүрөттө жаркылдоо жөндөөлөрүн тууралоо үчүн колдонуучу интерфейси көрсөтүлгөн.
5. Жогорку ылдамдыктагы үзгүлтүксүз атуу
JY-680 жогорку ылдамдыктагы үзгүлтүксүз тартууну колдойт. Жаркылдоо чыгышынын деңгээли 1/8 же андан төмөн болгондо, жаркылдоо секундасына 8 кадрга чейин (FPS) үзгүлтүксүз тартууну колдой алат.
6. Энергияны үнөмдөө режими
Батареянын иштөө мөөнөтүн үнөмдөө үчүн, эгер белгилүү бир убакыттын ичинде эч кандай аракет жасалбаса, жаркылдоо блогу автоматтык түрдө энергияны үнөмдөө режимине өтөт. Эгер бош турса, жаркылдоо автоматтык түрдө эртерээк өчөт.
Техникалык тейлөө
1. Тазалоо
Жаркылдаткычты тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Өжөр кир үчүн, бир азampкездемени суу менен эритип, андан кийин кургатыңыз. Спирт же боёк эриткичтери сыяктуу органикалык эриткичтерди колдонбоңуз, анткени алар каптамага же ички компоненттерге зыян келтириши мүмкүн.
Ысык бут кийимдеги жаркылдаткыч контакттарын таза кармаңыз. Эгерде алар кир болуп көрүнсө, таза, кургак чүпүрөк менен акырын сүртүңүз.
2. Сактоо
Узак убакыт бою колдонулбаган учурда, агып кетүүнүн жана мүмкүн болгон зыяндын алдын алуу үчүн батареяларды жаркылдаткычтан алып салыңыз. Жаркылдаткычты салкын, кургак жерде, күндүн түз нурунан, жогорку температурадан жана жогорку нымдуулуктан алыс сактаңыз. Сактоо жана ташуу учурунда коргоо үчүн берилген көтөрүүчү баштыкты колдонуңуз.
3. Батареяга кам көрүү
Ар дайым жаңы батареяларды колдонуңуз. Эски жана жаңы батареяларды же ар кандай типтеги батареяларды аралаштырбаңыз. Колдонулган батареяларды жергиликтүү эрежелерге ылайык жоопкерчилик менен жок кылыңыз.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Flash күйбөйт. | Батареялар өлүп калган же туура эмес орнотулган. | Туура полярдуулукту камсыз кылуу менен батарейкаларды жаңысына алмаштырыңыз. |
| Flash күйбөйт. | Жаркылдагыч камеранын ысык бут кийимине бекем орнотулган эмес; камеранын жөндөөлөрү туура эмес; жаркылдагыч күтүү режиминде. | Жаркылдагыч толугу менен сайылып, ысык бут кийимге бекитилгенин текшериңиз. Камера жаркылдагычынын жөндөөлөрүн текшериңиз. Жаркылдагычты өчүрүп күйгүзүңүз. |
| Узак кайра иштетүү убактысы. | Батареялар аз; кубаттуулук жогору. | Батареяларды алмаштырыңыз. Жаркылдатуучу кубаттуулукту азайтыңыз. |
| Flash чыгаруу өтө начар/күчтүү. | Кол менен чыгаруу кубаттуулугу туура эмес коюлган. | Багыттоочу баскычтарды колдонуп, кол менен башкаруу менен кубаттуулуктун деңгээлин тууралаңыз. |
Техникалык шарттар
- Шайкеш камера: A типтеги EOS камерасы, B типтеги EOS камерасы (TTL автожаркылдатуусу бул модель тарабынан колдоого алынбайт, кол менен/көп режимдерде иштейт)
- Гид номери: 58 (105 мм фокустук аралыкта, ISO 100 метр менен) / 190 (фут менен)
- Flash камтуу: 24-105мм (кең панели менен 14мм)
- Термелүүчү/кыйшайуучу жаркылдак баш: Ооба (жаркылдатуу мүмкүнчүлүгү)
- Натыйжалуу жаркылдатуу диапазону (нормалдуу): Болжол менен 0.5-7.5 м / 1.6-98.4 фут.
- Жогорку ылдамдыктагы синхрондоштуруу: 0.5-15 мм / 1.6-49.2 фут (1/250 сек.)
- Өткөрүү диапазону (болжол менен): Имараттын ичинде: 12-15 м / 39.4-49.2 фут; Сыртта: 8-10 м / 26.2-32.8 фут.
- Негизги блоктун кабыл алуу бурчу: ±40° горизонталдуу, ±30° вертикалдуу
- Натыйжалуу аралыгы (болжол менен борбордо): 0.6-10м / 2.0-32.8фут.
- Натыйжалуу диапазон (болжол менен периферияда): 0.6-5м / 2.0-16.4фут.
- Ички күч: Төрт өлчөмдөгү AA щелочтуу батареялар (Ni-MH жана литий батареялары да колдонсо болот)
- Батареянын иштөө мөөнөтү (болжолдуу жаркылдак саны): 100-700 жаркылдак (AA өлчөмүндөгү щелочтуу батареялар менен)
- Тышкы күч: CP-E4 компакттуу батарея топтому менен шайкеш келет (өзүнчө сатылат)
- Өлчөмдөрү (WxHxD): 76 x 137 x 117 мм / 3.0 x 5.4 x 4.6 дюйм.
- Салмагы (болжол менен): 405 г / 14.3 унция.

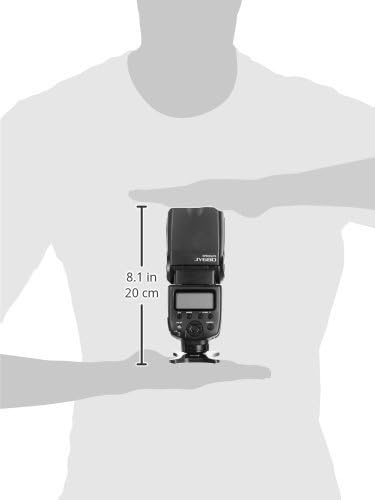

3-сүрөт: VILTROX JY-680 Speedlight лампасынын өлчөмдөрүн көрсөткөн сүрөт, анын бийиктигин жана туурасын шилтеме катары көрсөтөт.
Кепилдик жана колдоо
Кепилдик маалымат
VILTROX JY-680 Speedlight унааңыз кепилдик картасы менен келет. Кепилдиктин мөөнөтү, мөөнөтү жана дооматтарды кароо процесси жөнүндө кененирээк маалымат алуу үчүн картада көрсөтүлгөн шарттарды жана эрежелерди караңыз. Сатып алуунун далили катары сатып алуу дүмүрчөгүңүздү сактап коюңуз.
Кардарларды колдоо
Техникалык жардам алуу, ушул колдонмодон тышкары мүчүлүштүктөрдү оңдоо же кепилдик боюнча суроолор боюнча VILTROX кардарларды тейлөө кызматына кайрылыңыз. Байланыш маалыматын адатта VILTROX расмий сайтынан тапса болот. webсайтында же продуктуңуз менен кошо берилген Кепилдик картасында.
Жалпы суроолор боюнча же башка VILTROX өнүмдөрүн изилдөө үчүн, сиз расмий VILTROX онлайн дүкөнүнө кирсеңиз болот: VILTROX расмий дүкөнү
