Introduction
Thank you for choosing the PROFLO PF1097 Integrated Diverter Tub Spout. This manual provides essential information for the proper installation, operation, and maintenance of your new tub spout. Please read these instructions carefully before beginning installation and retain them for future reference.
The PROFLO PF1097 tub spout is constructed from durable brass and features a classic pull-up style diverter for seamless transition between tub filling and shower operation. Its unrestricted flow rate ensures efficient tub filling.

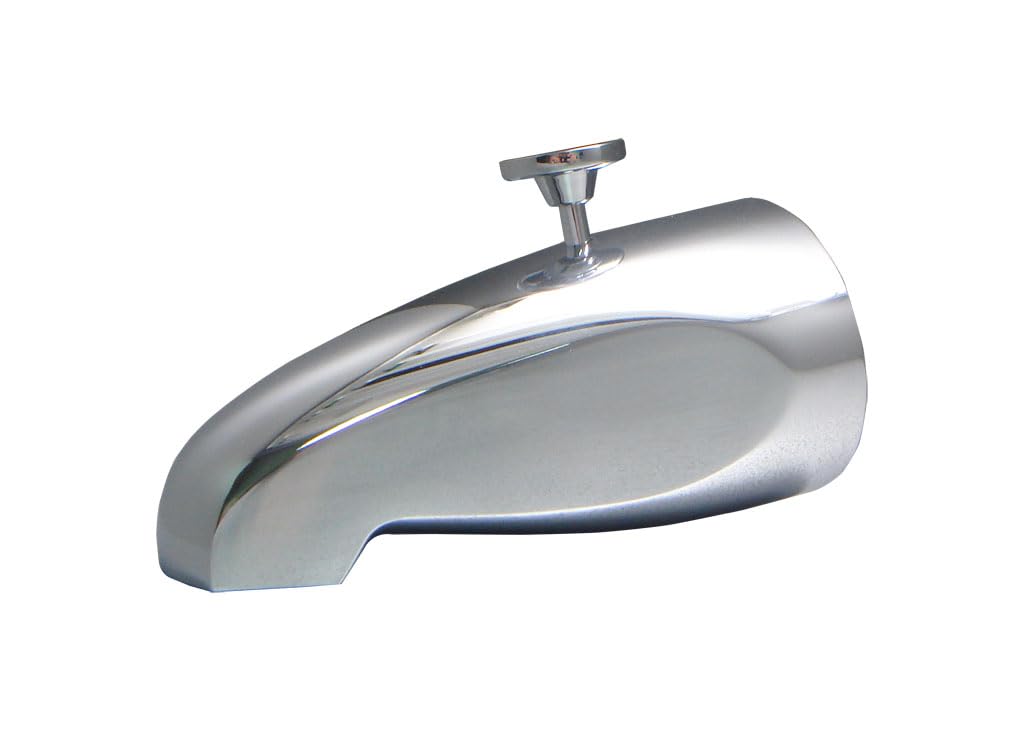

This image displays the PROFLO PF1097 tub spout, featuring a sleek chrome finish and an integrated pull-up diverter on top. The spout has a curved design, typical for bathtub applications.
Коопсуздук маалыматы
- Орнотуудан же оңдоодон мурун ар дайым негизги суу менен камсыздоону өчүрүңүз.
- Орнотуу учурунда коргоочу көз айнек жана кол кап сыяктуу тиешелүү жеке коргоочу шаймандарды кийиңиз.
- Эгерде сиз орнотуу процессинин кайсы бир бөлүгү боюнча күмөн санасаңыз, квалификациялуу сантехникке кайрылуу сунушталат.
- Сунуш 65 Эскертүү: Бул өнүмдүн курамында Калифорния штаты ракка жана тубаса кемтиктерге же башка репродуктивдик зыяндарга алып келүүчү химиялык заттар болушу мүмкүн.
Пакеттин мазмуну
- PROFLO PF1097 Integrated Diverter Tub Spout (Chrome)
Орнотуу жана орнотуу
This tub spout is designed for wall-mount, single-hole installation. Ensure you have the necessary tools before starting.
Сизге керек болгон куралдар:
- Жөнгө салынуучу ачкыч
- Pipe thread sealant or Teflon tape
- Жумшак кездеме
Орнотуу кадамдары:
- аймакты даярдоо: Turn off the main water supply to the bathroom. Clear the area around the existing tub spout.
- Remove Old Spout (if applicable): Depending on the type of existing spout, it may unscrew counter-clockwise or have a set screw underneath that needs to be loosened with an Allen wrench.
- Clean Pipe Threads: Ensure the pipe extending from the wall is clean and free of debris.
- Герметикти колдонуу: Apply pipe thread sealant or wrap Teflon tape clockwise around the threads of the pipe extending from the wall.
- Жаңы түтүктү орнотуу: Carefully thread the PROFLO PF1097 tub spout onto the pipe by turning it clockwise. Hand-tighten first, then use an adjustable wrench to tighten it securely. Avoid over-tightening, which can damage the threads or the spout.
- Текшерүү тегиздөө: Ensure the spout is properly aligned and facing downwards.
- Суу менен камсыздоону калыбына келтирүү: Slowly turn the main water supply back on and check for any leaks around the newly installed spout.
Иштөө нускамалары
The PROFLO PF1097 tub spout features an integrated pull-up diverter for easy control of water flow.
- To Fill the Tub: Ensure the diverter knob on top of the spout is in the down position. Water will flow directly from the spout into the tub.
- To Activate Shower: While water is flowing from the tub spout, pull the diverter knob upwards. This will redirect the water flow to the showerhead.
- To Return to Tub Flow: Push the diverter knob back down. Water will resume flowing from the tub spout.
Техникалык тейлөө
Proper care will help maintain the finish and functionality of your PROFLO tub spout.
- Тазалоо: Хром каптамасын жумшак, d чүпүрөк менен үзгүлтүксүз тазалап туруңузamp кездеме жана жумшак самын. Таза суу менен жакшылап жууп, суу тактарын болтурбоо үчүн жумшак чүпүрөк менен кургатуу керек.
- Катуу тазалагычтардан качыңыз: Do not use abrasive cleaners, scouring pads, ammonia-based cleaners, or cleaners containing bleach, acids, or alcohol. These can damage the chrome finish.
- Diverter Care: If the diverter mechanism becomes stiff over time, a small amount of silicone-based lubricant can be applied to the moving parts.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Water leaks from base of spout | Improperly tightened spout or insufficient thread sealant. | Turn off water supply. Remove spout, reapply thread sealant or Teflon tape, and re-tighten securely. |
| Diverter does not fully engage/disengage | Минералдык заттардын топтолушу же ички компоненттердин эскириши. | Clean the diverter mechanism. If problem persists, replacement may be necessary. |
| Чыканактан суу агымынын аздыгы | Partial obstruction in the pipe or spout. | Check water supply pressure. Inspect the pipe and spout for any blockages. |
Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | ПРОФЛО |
| Модель номери | PF1097 |
| Материал | Жез |
| Аяктоо түрү | Chrome |
| Монтаж түрү | Дубалга орнотуу |
| Орнотуу түрү | Single Hole |
| сүйлөйсүз Бийиктиги | 3-3/8 inches (from bottom to top) |
| Ванна түтүгүнүн тешиги | 4-15/16 inches (from wall to center of spout outlet) |
| Продукциянын өлчөмдөрү | 4.92 x 2.3 x 3.38 дюйм |
| Элемент Салмагы | 1.18 фунт |
| UPC | 781889006115 |
Кепилдик маалымат
For detailed warranty information regarding your PROFLO PF1097 Integrated Diverter Tub Spout, please refer to the warranty documentation provided at the time of purchase or visit the official PROFLO webсайт. Кепилдиктин шарттары жана шарттары ар кандай болушу мүмкүн.
Кардарларды колдоо
If you have any questions, require assistance with installation, or need to troubleshoot an issue not covered in this manual, please contact PROFLO customer service. Contact information can typically be found on the PROFLO webсайтында же продуктунун таңгагында.
