Flysky FS-GT3B Digital 3CH 2.4Ghz TX & RX LCD өткөргүч жана кабыл алгыч колдонуучунун колдонмосу

1. Киришүү

Flysky FS-GT3B – бул радио башкаруучу унаалар жана кайыктар үчүн иштелип чыккан жогорку өндүрүмдүү 3 каналдуу 2.4 ГГц санариптик пропорционалдуу радио башкаруу системасы. Ал ишенимдүү жана тоскоолдуксуз иштөөнү камсыз кылуу үчүн өркүндөтүлгөн автоматтык жыштыктагы секирүүчү санариптик система (AFHDS) технологиясын колдонот. Интуитивдик LCD экраны менен жабдылган бул өткөргүч алыстан башкарууну жакшыртуу үчүн комплекстүү башкаруу жана ыңгайлаштыруу параметрлерин камсыз кылат.

1-сүрөт: Flysky FS-GT3B санариптик өткөргүч

Бул сүрөттө тапанчанын туткасы, рулу, дроссель триггери жана үстүндө ар кандай башкаруу баскычтары бар LCD экраны бар Flysky FS-GT3B негизги өткөргүч блогу көрсөтүлгөн.

2. Коопсуздук маалыматы

• Батареянын коопсуздугу: Ар дайым көрсөтүлгөн батарея түрлөрүн колдонуңуз (өткөргүч үчүн 8 x 1.5V AA батареялары, кабыл алгыч үчүн 4.0-6.5V DC). Эски жана жаңы батареяларды же ар кандай типтеги батареяларды аралаштырбаңыз. Эгерде түзмөк узак убакыт бою колдонулбай турган болсо, батареяларды алып салыңыз.
• Иштөө чөйрөсү: RC системасын нымдуу шарттарда, өтө жогорку температурада же күчтүү электромагниттик тоскоолдуктар бар жерлерде иштетүүдөн алыс болуңуз. Өткөргүч менен кабыл алгычтын ортосунда так көрүнүү сызыгы болушун камсыз кылыңыз.
• Туура иштетүү: Өткөргүчтү жана кабыл алгычты этияттык менен кармаңыз. Аларды түшүрүп албоодон же ашыкча күч колдонуудан алыс болуңуз. Кичинекей балдардан алыс кармаңыз.
• Ишке чейинки текшерүү: Ар бир колдонуудан мурун, бардык туташуулар бекем орнотулганын, батарейкалар заряддалганын жана башкаруу элементтери туура иштегенин текшериңиз.

3. Орнотуу

3.1 Пакеттен чыгаруу жана компоненттер

Бардык компоненттерди кылдаттык менен таңгактан чыгарып, төмөнкү элементтердин бар экенине ынаныңыз:

• 1 x Flysky FS-GT3B өткөргүч
• 1 x Flysky FS-GR3E кабыл алгычы
• 1 x Антенна түтүгү
• 1 x Кодду дал келтирүүчү сызык (байланыштыруучу тыгын)

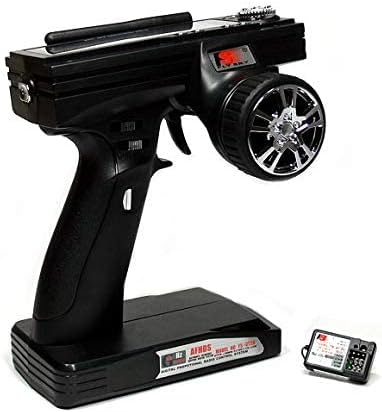

2-сүрөт: Өткөргүч жана кабыл алгыч блок

Бул сүрөттө Flysky FS-GT3B өткөргүчү жана компакттуу FS-GR3E кабыл алгыч блогу көрсөтүлүп, алардын салыштырмалуу өлчөмдөрү баса белгиленет.

3-сүрөт: Flysky FS-GR3E кабыл алгычы

Жакын план view кичинекей Flysky FS-GR3E кабыл алгычынын, анын канал портторун жана байланыштыруучу төөнөгүчтүн жайгашкан жерин көрсөтүү.

3.2 Трансмиттердин батареясын орнотуу

FS-GT3B өткөргүчү сегиз (8) 1.5V AA батарейкасын талап кылат (кошулбайт).

1. Батарея бөлүмүн өткөргүчтүн туткасынын астыңкы жагынан табыңыз.
2. Батареянын капкагын жылдырыңыз.
3. Бөлүмдүн ичинде көрсөтүлгөндөй, туура полярдуулукту (+/-) камсыз кылып, сегиз AA батарейкасын салыңыз.
4. Батареянын капкагын бекем жабыңыз.

3.3 Кабылдагычтын туташуусу

Кабыл алгычты RC унааңыздын компоненттерине төмөнкүдөй туташтырыңыз:

• 1-канал (CH1): Руль сервосун ушул портко туташтырыңыз.
• 2-канал (CH2): Электрондук ылдамдыкты башкарууну (ESC) ушул портко туташтырыңыз. ESC ошондой эле кабыл алгычка кубат берет.
• 3-канал (CH3): Эгерде сиздин моделиңиз аларды колдосо, бул кошумча функциялар үчүн кошумча канал.
• Бардык туташуулардын бекем жана туура багытталгандыгын текшериңиз.

3.4 Өткөргүчтү жана кабыл алгычты байланыштыруу

Байланыштыруу - бул өткөргүч менен кабыл алгычты байланыштыруу процесси, ошондо алар байланыша алышат.

1. Өткөргүчтүн бурулганын текшериңиз ӨЧҮРҮҮ.
2. Кошумча "Кодду дал келтирүү сызыгын" (байланыштыруучу тыгынды) ичине салыңыз БАЙЛАНЫШ/CH3 ресивердеги порт.
3. Кабыл алгычты күйгүзүңүз (адатта, ESC'ни батареяга туташтыруу менен). Кабыл алгычтын LED жарыгы тез күйүп-өчүшү керек, бул анын байланыштыруу режиминде экенин билдирет.
4. басып кармап турганда BIND өткөргүчтөгү баскычты (антеннанын жанында жайгашкан) басып, өткөргүчтү буруңуз ON.
5. Өткөргүчтүн LCD экранында "BINDING..." же ушул сыяктуу жазуу көрсөтүлүшү керек. Кабылдагычтын LED индикатору туруктуу күйүп, ийгиликтүү байланыштырылганын билдириши керек.
6. Өткөргүчтөгү BIND баскычын коё бериңиз.
7. Бергичти да, кабыл алуучуну да өчүрүңүз.
8. Байланыштыруучу сайгычты кабыл алгычтан чыгарыңыз.
9. Алгач өткөргүчтү, андан кийин кабыл алгычты күйгүзүңүз. Кабыл алгычтын светодиоду туруктуу болушу керек, бул ийгиликтүү туташууну тастыктайт.

4. Иштөө нускамалары

FS-GT3B так башкарууну жана LCD экраны жана башкаруу баскычтары аркылуу бир катар жөнгө салынуучу жөндөөлөрдү сунуштайт.

4.1 Негизги башкаруу каражаттары

• Руль: RC унааңыздын багытын башкарат (сол/оң).
• дроссель триггери: RC унааңыздын ылдамдыгын жана багытын (алдыга/артка) башкарат. Алдыга тартыңыз, артка кайтарыңыз.

4.2 ЖК дисплей жана навигация

ЖК экран ар кандай жөндөөлөргө жана реалдуу убакыттагы маалыматка жетүүнү камсыз кылат. Менюларды карап чыгуу жана маанилерди тууралоо үчүн баскычтарды жана айланма баскычты колдонуңуз.

4-сүрөт: LCD дисплейдин жана башкаруу элементтеринин жакындан тартылган сүрөтү

Бул сүрөт майда-чүйдөсүнө чейин камсыз кылат view Flysky FS-GT3B LCD экранында MODEL, TRIM, DR, REV, EXP, E.POINT жана ABS сыяктуу меню параметрлери, ошондой эле навигация баскычтары жана айланма баскыч көрсөтүлөт.

5-сүрөт: Flysky FS-GT3B LCD дисплейи иштеп жатат

А ачык view FS-GT3B'нин жарыктандырылган LCD дисплейинде активдүү жөндөөлөр жана "МОДЕЛЬ № 0FS0" сыяктуу моделдин маалыматы көрсөтүлөт.

4.3 Өркүндөтүлгөн жөндөөлөр

Өткөргүч ар кандай унаалар жана айдоо стилдери үчүн иштин натыйжалуулугун оптималдаштыруу максатында ар кандай параметрлерди так жөндөөгө мүмкүндүк берет.

• Моделдин эс тутуму: Өткөргүч бир нече RC моделдеринин жөндөөлөрүн сактай алат. Жаңы моделди тандоо же түзүү үчүн "МОДЕЛЬ" менюсуна өтүңүзfiles.
• Тескерисинче (REV): Ар бир каналдын багытын тууралаңыз (рулду башкаруу, дроссель, кошумча башкаруу). Эгерде серво же ESC тескери багытта иштесе, аны тескери багыттоо үчүн ушул жөндөөнү колдонуңуз.

  Видео 2: Тескери жөндөөлөрдү тууралоо

  Бул бөлүмдө Flysky FS-GT3B өткөргүчүндөгү ар кандай каналдар үчүн тескери жөндөөлөргө кантип жетүү жана тууралоо керектиги көрсөтүлөт, бул сизге серволордун же ESCнин иштөө багытын өзгөртүүгө мүмкүндүк берет.

• кесүү: Рулду жана газ педалын нейтралдуу абалда тууралаңыз. Кичинекей жөндөөлөрдү киргизүү үчүн ST.TRIM жана TH.TRIM баскычтарын колдонуңуз.
• Кош тариф (D/R): Максималдуу руль бурчун же дроссель реакциясын жөндөңүз. Бул серво же ESC нейтралдуу абалынан канчалык жылаарын чектейт.
• Акыркы чекитти тууралоо (EPA): Ар бир каналдын багыты үчүн максималдуу жүрүштү орнотот. Бул ашыкча башкарууну же ашыкча дросселдөөнү алдын алуу, серволоруңузду жана ESC'ңизди коргоо үчүн пайдалуу.

  3-видео: Акыркы чекитти тууралоону (EPA) тууралоо

  Бул видео сегмент Flysky FS-GT3B үчүн End Point Adjustment (EPA) орнотуу процессин көрсөтөт, ал рулду башкаруу жана дроссель каналдарынын максималдуу жүрүшүн чектеп, ашыкча созулуунун алдын алат жана компоненттерди коргойт.
• Экспоненциалдык (EXP): Башкаруунун сезгичтигин борбордук чекиттин айланасында тууралайт. Терс EXP мааниси башкарууну борбордун айланасында анча сезгич эмес жана учтарына карата сезгич кылат, ал эми оң маани тескерисинче кылат.
• ABS жөндөөлөрү: RC унаалары үчүн тормоздун кулпуга каршы функциясын камсыз кылат, бул тормозду көзөмөлдөөнү күчөтөт.
• DSC порту: PPM сигналдарын чыгаруу үчүн 3.5 мм порт, көбүнчө симуляторлордо колдонулат (VRC - Virtual RC).

5. Техникалык тейлөө

• Тазалоо: Өткөргүч менен ресиверди тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Эриткичтерди же абразивдүү тазалагычтарды колдонуудан алыс болуңуз.
• Сактагыч: RC системасын салкын, кургак жерде, күн нуру түз тийбеген жана өтө жогорку температурадан алыс сактаңыз. Узак убакытка сакталса, өткөргүчтөн батареяларды алып салыңыз.
• Батареяга кам көрүү: Эски батареяларды ар дайым жоопкерчилик менен жок кылыңыз. Эгерде кайра заряддалуучу батареяларды колдонсоңуз, өндүрүүчүнүн заряддоо боюнча көрсөтмөлөрүн аткарыңыз.

6. Кыйынчылыктарды

7. Техникалык шарттар

Өткөргүч (FS-GT3B)

• Каналдар: 3
• Режим түрү: Машина / Кайык
• RF диапазону: 2.40 - 2.48 ГГц
• өткөрүү жөндөмдүүлүгү: 500KHz
• Топ: 160
• RF кубаты: 20дБмден аз
• 2.4G системасы: AFHDS (Автоматтык жыштыктагы секирүүчү санариптик система)
• Код түрү: GFSK
• Сезимталдуулук: 1024
• Low Voltage Эскертүү: Ооба (9 Вдан аз)
• DSC порту: 3.5 мм (чыгаруу: PPM)
• ST диапазону: 90 градус (узундугу: 45, оң жагы: 45)
• TH диапазону: 45 градус (F: 30, B: 15)
• Заряддоочу порт: Ооба
• Күч: 12V (8 x 1.5V AA батарейкалары, кошулган эмес)
• Дисплей: LCD экран
• Салмагы: 395 г / 13.9 унция
• Антеннанын узундугу: 2.6cm / 1in
• Өлчөмү: Болжол менен 15.5 x 12.5 x 18.5 см / 6.1 x 4.9 x 7.2 дюйм

Кабыл алгыч (FS-GR3E)

• Каналдар: 3
• Модель түрү: Машина / Кайык
• Жыштыгы: 2.4 - 2.48 ГГц
• өткөрүү жөндөмдүүлүгү: 500KHz
• Топ: 160
• 2.4G системасы: AFHDS
• Код түрү: GFSK
• Сезимталдуулук: 1024
• Радиожыштык кабыл алуу сезгичтиги: -105дБм
• Күч: 4.0 - 6.5V туруктуу ток
• Салмагы: 5 г / 0.1 унция
• Антеннанын узундугу: 2.6cm / 1in
• Өлчөмү: 3.5 x 2.2 x 1.2 см / 1.3 x 0.8 x 0.4 дюйм
• Сертификат: CE, FCC

Жалпы продукт өлчөмдөрү

• Продукциянын өлчөмдөрү: 12.2 x 8.66 x 6.69 дюйм
• Элемент Салмагы: 1.37 фунт
• Келип чыккан өлкө: Кытай

8. Кепилдик жана колдоо

Кепилдик жөнүндө так маалымат жана техникалык колдоо алуу үчүн, расмий Flysky сайтына кайрылыңыз webсайтка же ыйгарым укуктуу дилериңизге кайрылыңыз. Сатып алганыңыздын далили катары сатып алуу дүмүрчөгүңүздү сактаңыз.

Көбүрөөк маалымат алуу үчүн расмий Flysky дүкөнүнө кайрылсаңыз болот: Flysky расмий дүкөнү.
