Intel NUC DE3815TYKHE мини-компьютер колдонуучусунун колдонмосу

1. Киришүү

The Intel NUC DE3815TYKHE is a compact, fanless mini PC designed for various applications, including thin clients, digital signage, and embedded solutions. This kit provides a flexible platform with support for a 2.5-inch storage drive, offering a customizable computing experience in a small form factor.

2. Пакеттин мазмуну

Пакетиңизде бардык буюмдар бар экенин текшериңиз:

• Intel NUC DE3815TYKHE Unit
• AC кубат адаптери
• VESA Mounting Bracket (with screws)
• Ыкчам баштоо колдонмосу (эгер камтылган болсо)

3. Физикалык бүтүрүүview

3.1 алдыңкы панели

The front panel provides essential connectivity and controls.

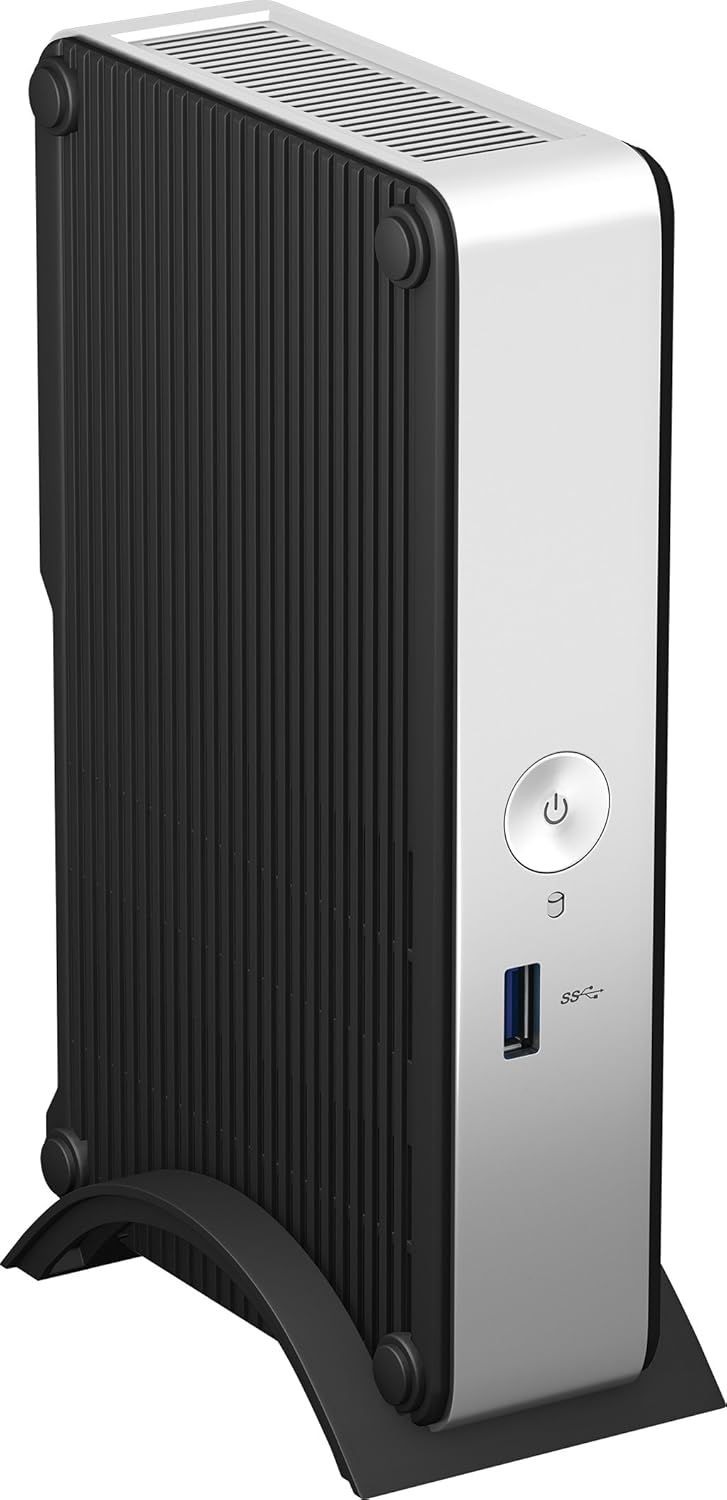

Сүрөт 1: Фронт view of the Intel NUC DE3815TYKHE. This image displays the compact, fanless design of the unit, highlighting the power button and a single blue USB 3.0 port on the front for easy access.

• Кубат баскычы: Агрегатты күйгүзүү же өчүрүү үчүн колдонулат.
• USB 3.0 порт: Жогорку ылдамдыктагы USB түзмөктөрүн туташтыруу үчүн.

3.2 Арткы панель

The rear panel houses various ports for display, network, and peripherals.

Сүрөт 2: Арткы view of the Intel NUC DE3815TYKHE. This image details the available rear ports, including VGA, HDMI, two USB ports, an Ethernet port, and a headphone/microphone jack, along with the power input.

• VGA порту: For connecting to older monitors or projectors.
• HDMI порту: For connecting to modern displays with audio support.
• USB 2.0 порттору (x2): Стандарттык USB түзмөктөрүн туташтыруу үчүн.
• Ethernet порту (RJ-45): Зымдуу тармак туташуусу үчүн.
• Наушник/микрофон уячасы: Аудио киргизүү жана чыгаруу үчүн.
• Туруктуу кубат киргизүү: AC кубат адаптерин туташтыруу үчүн.

3.3 Ички компоненттер

Accessing the internal components is necessary for memory and storage installation.

Сүрөт 3: Intel NUC DE3815TYKHE unit displayed alongside its internal motherboard. This view illustrates the compact size of the main unit and the layout of the internal components, including the processor, memory slot, and connectors for storage.

• DDR3L SODIMM Slot: For installing system memory.
• 2.5-inch Drive Bay: For installing a SATA HDD or SSD.
• Зымсыз антенналар: Built-in for wireless connectivity.
• eMMC Storage: 4GB embedded storage for operating system or data.

4. Орнотуу

Follow these steps to prepare your Intel NUC for operation.

4.1 Эстутумду орнотуу (RAM)

1. Unscrew and remove the bottom cover of the NUC unit.
2. Locate the DDR3L SODIMM slot on the motherboard.
3. Align the notch on the SODIMM module with the notch in the slot.
4. Insert the module at a 45-degree angle and press down until the retaining clips snap into place.

4.2 Installing a 2.5-inch Storage Drive

1. With the bottom cover removed, locate the 2.5-inch drive bay.
2. Connect the SATA data and power cables from the NUC to your 2.5-inch HDD or SSD.
3. Secure the drive within the bay using the provided screws (if applicable).
4. Replace the bottom cover and secure it with screws.

4.3 Перифериялык түзүлүштөрдү туташтыруу

• Дисплей: Connect your monitor to the HDMI or VGA port.
• Баскычтоп жана чычкан: Connect USB keyboard and mouse to any available USB ports.
• Тармак: For wired internet, connect an Ethernet cable to the RJ-45 port. For wireless, ensure antennas are clear.
• Аудио: Connect headphones or speakers to the audio jack if needed.

4.4 Күйгүзүү

1. Connect the AC power adapter to the DC power input on the rear panel.
2. Кубат адаптерин розеткага сайыңыз.
3. Press the power button on the front panel to turn on the NUC.

5. Операциялық системаны орнотуу

The Intel NUC DE3815TYKHE supports multiple operating systems. You will need to install your preferred OS onto the internal eMMC storage or the 2.5-inch drive you installed.

• Prepare a bootable USB drive with your chosen operating system (e.g., Windows, Linux).
• Connect the USB drive to a USB port on the NUC.
• Power on the NUC and enter the BIOS/UEFI setup (usually by pressing F2 during boot) to configure the boot order.
• Операциялык тутумду орнотуу үчүн экрандын көрсөтмөлөрүн аткарыңыз.

6. Техникалык тейлөө

The fanless design of the Intel NUC DE3815TYKHE minimizes maintenance requirements.

• Тазалоо: Periodically wipe the exterior with a soft, dry cloth. Avoid using liquid cleaners directly on the unit.
• Вентиляция: Ensure the ventilation slots are not obstructed to allow for proper passive cooling.
• Программалык камсыздоо жаңыртуулары: Keep your operating system and drivers updated for optimal performance and security.

7. Кыйынчылыктарды

Эгерде сиз көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү чечүү кадамдарын караңыз.

• Кубат жок: Ensure the power adapter is securely connected to both the NUC and a working power outlet. Test the outlet with another device.
• Дисплей жок: Verify that the monitor is powered on and correctly connected to the NUC's HDMI or VGA port. Try a different cable or monitor if possible.
• Иштетүү системасы жүктөлбөй жатат: Check the boot order in the BIOS/UEFI settings. Ensure the installed storage drive is detected and contains a valid operating system.
• Перифериялык түзмөк аныкталган жок: Ensure USB devices are properly seated in the ports. Try a different USB port or device.
• Тармакка туташуу жок: For wired connections, check the Ethernet cable and router. For wireless, ensure Wi-Fi is enabled in the OS and the NUC is within range of a network.

8. Техникалык шарттар

9. Кепилдик жана колдоо

Кепилдик жөнүндө маалымат жана техникалык колдоо алуу үчүн, сураныч, расмий Intel компаниясына кайрылыңыз webсайтка же сатып алуу жериңизге кайрылыңыз. Кепилдик дооматтар үчүн сатып алганыңыздын далилин сактаңыз.

• Онлайн колдоо: Visit Intel Support for DE3815TYKHE for drivers, downloads, and troubleshooting resources.
• Байланыш: Refer to the Intel support page for contact options.
