1. Киришүү
This manual provides comprehensive instructions for the safe and efficient operation, setup, and maintenance of your Einhell TE-AC 270/24/10 air compressor. Please read this manual thoroughly before using the compressor and keep it for future reference. This compressor is designed for various applications requiring compressed air, offering a powerful 1800W motor and a 24-liter tank capacity.
2. Коопсуздук нускамалары
Always observe basic safety precautions to reduce the risk of fire, electric shock, and personal injury. This includes, but is not limited to:
- Компрессордун туруктуу, тегиз бетке коюлганын текшериңиз.
- Компрессорду нымдуу жерде иштетпеңиз же damp шарттар.
- Коопсуздук көз айнеги жана угууну коргоочу каражаттар сыяктуу тиешелүү жеке коргонуу каражаттарын (ЖКК) кийиңиз.
- Кысылган абаны эч качан адамдарга же жаныбарларга багыттабаңыз.
- Кандайдыр бир оңдоолорду же оңдоолорду аткаруудан мурун электр менен жабдууну өчүрүңүз.
- Бардык туташтырууларды жана шлангдарды агып же зыянга учуратуу үчүн дайыма текшерип туруңуз.
- The compressor is equipped with a non-return valve and a safety valve for optimal user safety. Do not tamper with these components.
3. Продукттын компоненттери жана өзгөчөлүктөрү
The Einhell TE-AC 270/24/10 compressor is designed for ease of use and durability. Key components include:
- Мотор бирдиги: 1800W motor providing efficient air compression.
- Аба танкы: 24-liter capacity for sufficient compressed air reserves.
- Басымдын жөнгө салгычы: Allows precise adjustment of output pressure up to 10 bar.
- Манометрлер: Two gauges display tank pressure and regulated output pressure.
- Quick-Lock Coupling: For easy connection of air tools and accessories.
- Дренаж клапаны: Конденсатты алып салуу үчүн резервуардын түбүндө жайгашкан.
- Дөңгөлөктөр жана туткасы: Оңой ташуу жана маневр жасоо үчүн.
- Anti-Vibration Foot: Reduces vibration and noise during operation.
Figure 1: ашыкview of the Einhell TE-AC 270/24/10 Air Compressor, showing its red tank, black motor housing, wheels, and handle.

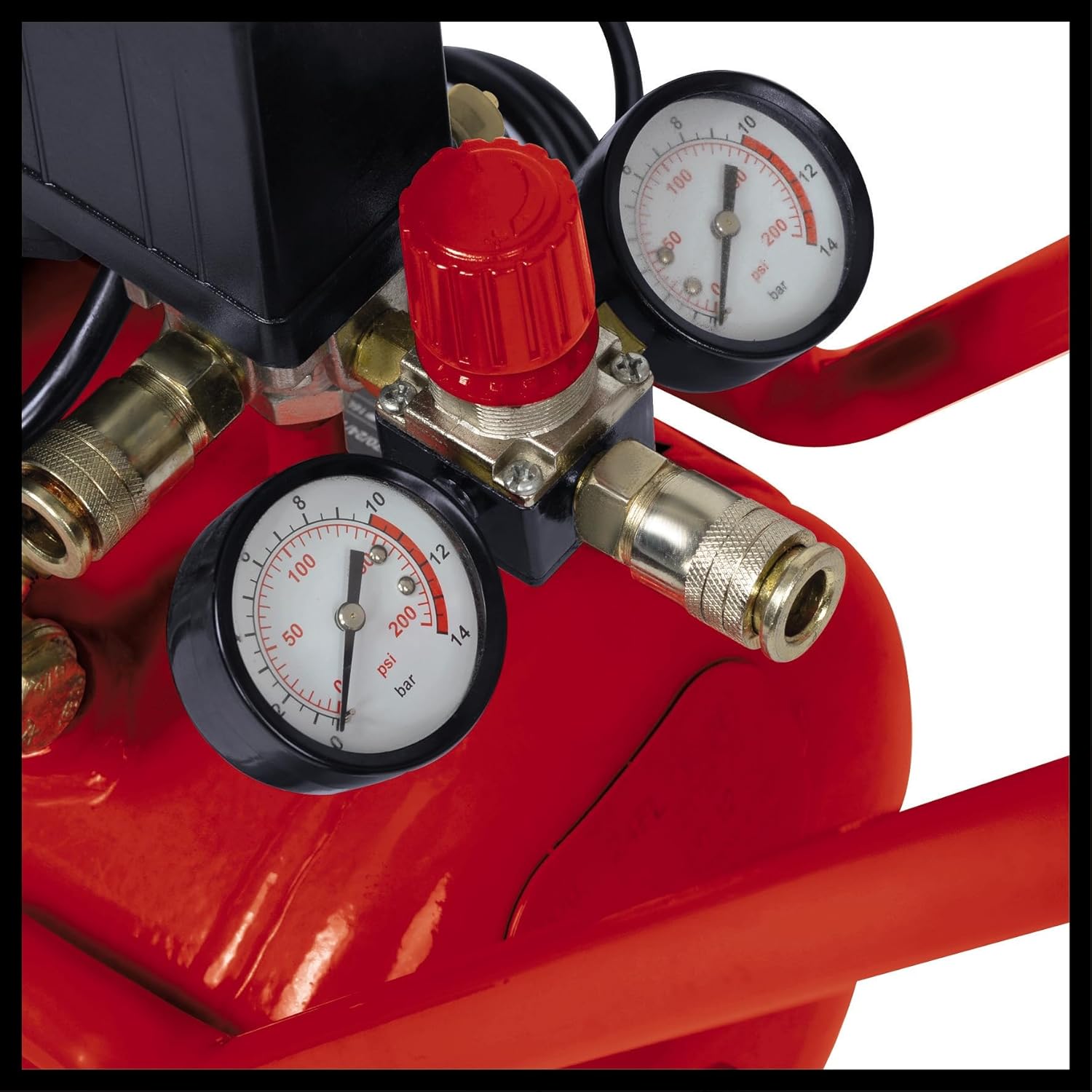

Сүрөт 2: Жакын пландан view of the pressure gauges and the red pressure regulator knob, indicating tank pressure and adjustable output pressure.
Figure 3: Detail of one of the compressor's wheels, designed for easy mobility.
Figure 4: Close-up of the anti-vibration foot, which helps stabilize the compressor and reduce operational noise.

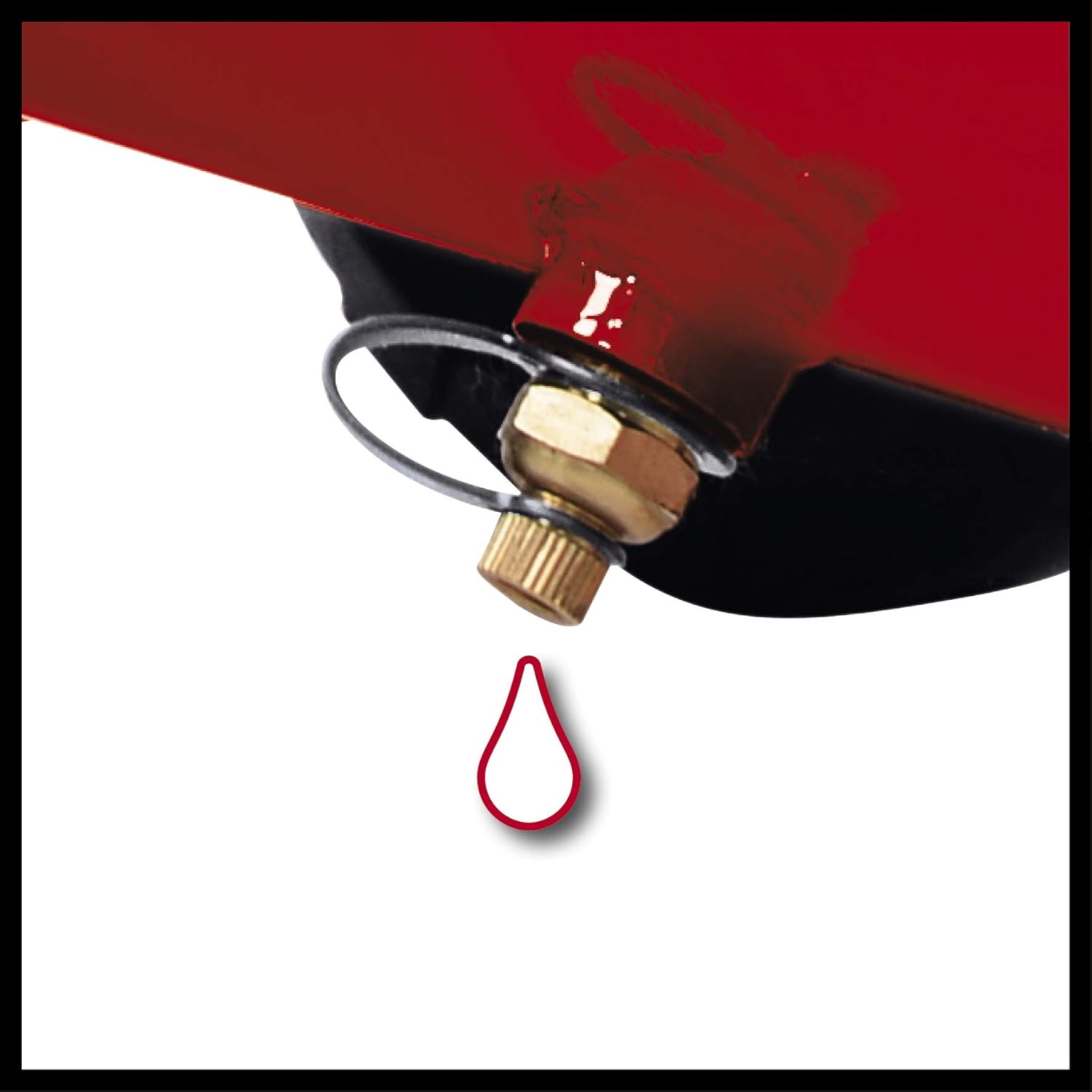

Figure 5: The drain valve located at the bottom of the air tank, used for releasing accumulated condensate.
4. Орнотуу
- Пакеттен чыгаруу: Бардык компоненттерди таңгактан кылдаттык менен алып салыңыз. Транзит учурунда кандайдыр бир бузулууларды текшериңиз.
- Дөңгөлөк чогултуу: Attach the wheels to the designated axles on the compressor frame using the provided nuts and bolts.
- Орнотуу туткасы: Secure the transport handle to the compressor body with the screws and Allen key provided.
- Anti-Vibration Foot: Install the rubber anti-vibration foot at the front support point using the screw and nut.
- Майдын деңгээлин текшерүү: Before first use, verify the oil level in the motor unit. The compressor is typically supplied with the necessary oil, but a check is recommended. Ensure the oil filler cap is securely in place.
- Жайгашкан жери: Position the compressor on a firm, level surface in a well-ventilated area. Ensure adequate space around the unit for air circulation.
- Кубат туташуу: Connect the compressor to a suitable 230V power outlet.
5. Иштөө нускамалары
- Компрессорду ишке киргизүү:
- Ensure the power switch is in the "OFF" position before plugging in.
- Plug the compressor into a grounded electrical outlet.
- Turn the power switch to the "ON" position. The compressor will begin to fill the air tank until it reaches its maximum pressure (10 bar), then it will automatically shut off.
- Аба куралдарын туташтыруу:
- Attach your air hose to the quick-lock coupling.
- Connect your desired air tool to the other end of the hose.
- Чыгуу басымын жөнгө салуу:
- Use the red pressure regulator knob to set the desired working pressure.
- Monitor the regulated output pressure on the corresponding pressure gauge.
- Тиркемелер: The compressor is suitable for various tasks including tire inflation, blowing dust, operating spray guns, impact wrenches, and staplers/nailers.
Figure 6: Visual representation of various applications for the compressor, including blow guns, paint spray guns (gravity and suction feed), staplers/nailers, impact wrenches, ratchet wrenches, and tire inflators.
Figure 7: An individual using a spray gun, powered by an air compressor, to paint a car panel. This demonstrates a typical application for the Einhell compressor.
6. Техникалык тейлөө
Компрессорду үзгүлтүксүз техникалык тейлөө анын узак мөөнөттүү иштешин жана оптималдуу иштешин камсыз кылат.
- Конденсат дренажы: After each use, or at least daily, drain the condensate from the air tank. Place a container under the drain valve (Figure 5) and slowly open the valve to release accumulated moisture. Close the valve securely afterward. This prevents rust and corrosion inside the tank.
- Майдын деңгээлин текшерүү: Periodically check the oil level using the oil level indicator. If necessary, top up with appropriate compressor oil.
- Аба чыпкасын тазалоо: Inspect and clean the air filter regularly. A clogged air filter can reduce compressor efficiency.
- Жалпы тазалоо: Компрессорду чаңдан жана калдыктардан таза жана таза кармаңыз.
7. Кыйынчылыктарды
Бул бөлүмдө компрессоруңуз менен кездешиши мүмкүн болгон жалпы көйгөйлөр каралат.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Компрессор иштебейт. | No power supply; power switch off; thermal overload activated. | Check power connection; turn power switch on; allow compressor to cool down. |
| Компрессор үзгүлтүксүз же тез-тез иштейт. | Air leak in system; heavy air consumption; faulty pressure switch. | Check hoses and connections for leaks; reduce air tool usage; contact service if pressure switch is suspected. |
| Low output pressure. | Аба чыпкасы бүтөлүп калган; басым регулятору өтө төмөн коюлган; аба агып жатат. | Adjust pressure regulator; check for leaks; clean or replace air filter. |
| Ашыкча ызы-чуу же титирөө. | Loose components; compressor not on a stable surface; worn parts. | Tighten all fasteners; ensure stable placement; inspect for worn parts and contact service if needed. |
If you encounter issues not listed here or if solutions do not resolve the problem, please contact Einhell customer support.
8. Техникалык шарттар
| Өзгөчөлүк | Нарк |
|---|---|
| Модел | TE-AC 270/24/10 |
| Power Input | 1800 Вт |
| Тtage | 230 V |
| Танк сыйымдуулугу | 24 литр |
| Макс. Иштөө басымы | 10 Бар |
| Абага жеткирүү баасы | Мүнөтүнө 270 литр |
| Үн кубатынын деңгээли | 94 дБ |
| Продукциянын өлчөмдөрү (L x W x Y) | 61 x 28 x 63 см |
| Салмагы | 26.95 кг |
| Модель номери | 4010450 |
9. Кепилдик жана колдоо
The Einhell TE-AC 270/24/10 compressor tank is guaranteed for 10 years against rust. For all other components, please refer to the standard warranty terms provided with your purchase documentation. For technical support, spare parts, or warranty claims, please contact your authorized Einhell dealer or visit the official Einhell webкардарларды тейлөө маалымат сайты.
You can visit the official Einhell store for more information: Эйнхелл дүкөнү
