1. Киришүү
This manual provides comprehensive instructions for the SYLVANIA OCTRON T8 Fluorescent Lamp, Model 22401. It covers essential information regarding product overview, safety, installation, operation, maintenance, troubleshooting, and technical specifications. Please read this manual thoroughly before installation and use to ensure proper function and safety.
2. Коопсуздук маалыматы
Жарааттарды же зыяндарды болтурбоо үчүн төмөнкү коопсуздук чараларын сактаңыз:
- Электр энергиясын өчүрүү: Always disconnect power to the fixture before installing, removing, or servicing the lamp.
- Туура иштетүү: Handle fluorescent lamps carefully. Avoid dropping or striking them, as they contain glass and can break.
- Меркурий мазмуну: Флюоресценттик лamps contain a small amount of mercury. In case of breakage, ventilate the area and follow local guidelines for cleanup and disposal.
- Жоюу: Колдонулганды жок кылуу лamps according to local environmental regulations. Do not dispose of with general household waste.
- Балластык шайкештиги: l камсыз кылууamp is compatible with the existing ballast. Incompatible ballasts can lead to flickering, reduced lamp life, or damage. This lamp is designed for use with rapid and instant start ballasts.
- Үй ичинде гана колдонуу: This product is intended for indoor use in appropriate fixtures.
3. Продукт бүтүп калдыview
The SYLVANIA OCTRON T8 Fluorescent Lamp (Model 22401) is a 32-watt, G12 base lamp designed for general illumination. It provides 2450 lumens of light with a 3500K color temperature, offering a natural white light appearance. With a Color Rendering Index (CRI) of 90, it delivers excellent color accuracy, making it suitable for environments where color perception is critical. The lamp is energy-efficient and has an average rated life of up to 22,500 hours on instant start ballasts and up to 27,000 hours on programmed start ballasts.

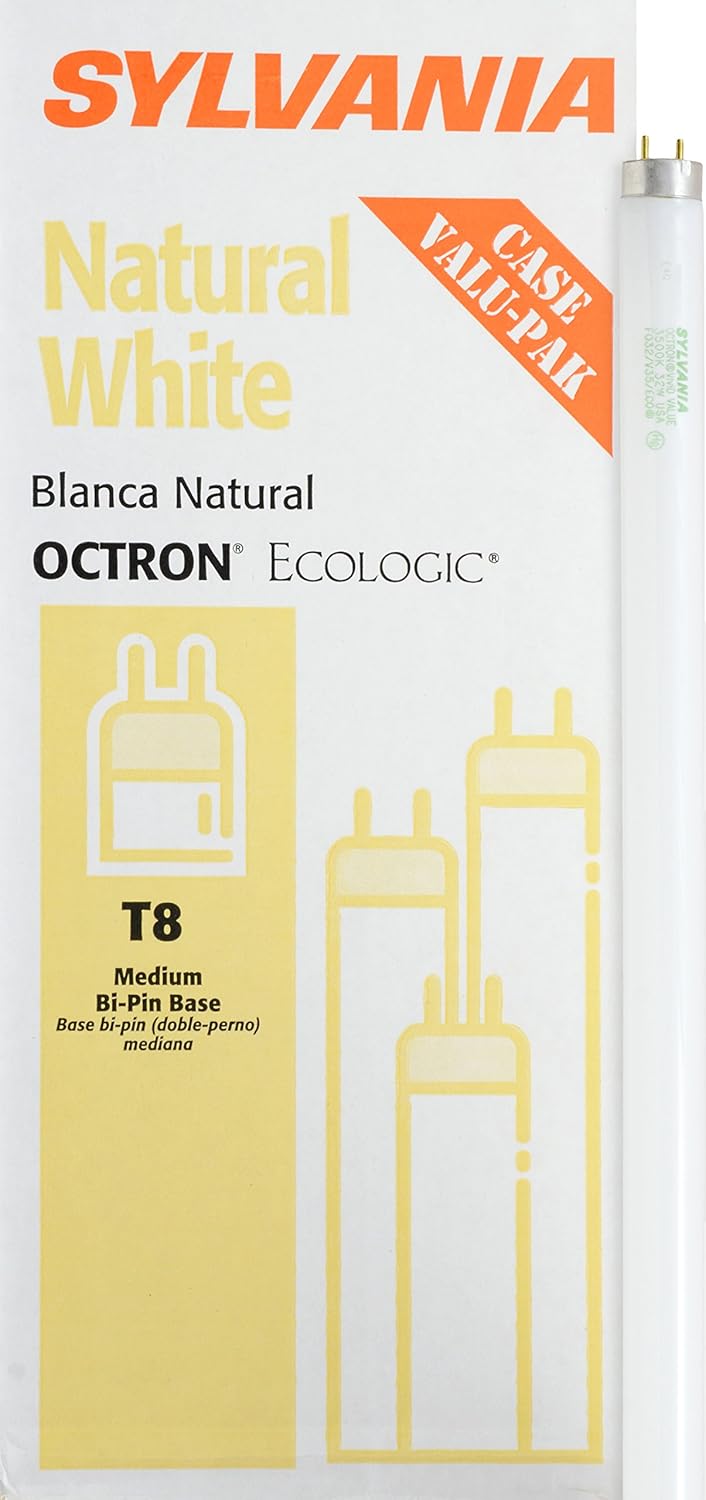

Figure 3.1: Packaging for the SYLVANIA OCTRON T8 Fluorescent Lamp, highlighting its 'Natural White' color and 'Ecologic' features.
3.2-сүрөт: Каптал view лamp packaging, detailing technical specifications such as 32W and 3500K.
4. Орнотуу жана орнотуу
Коопсуз жана туура орнотуу үчүн бул кадамдарды аткарыңыз:
- Кубатты өчүрүү: Locate the circuit breaker or fuse box controlling the lighting fixture and turn off the power supply. Verify that the power is off before proceeding.
- Эски Лamp (эгер бар болсо): Carefully twist the old fluorescent lamp 90 degrees and gently pull it out of the lampээлери.
- Түзмөктү текшерүү: l текшерүүampholders for any damage or wear. Ensure they are clean and free from debris.
- Жаңы L. киргизүүamp: Align the pins of the new SYLVANIA OCTRON T8 lamp лдеги уячалар мененampкармагычтар. L баскычын акырын басыңызamp l ичинеampholders until the pins are fully seated, then rotate the lamp 90 degrees until it locks into place.
- Коопсуз тууралоону текшерүү: l камсыз кылууamp is securely seated and properly aligned in the fixture.
- Күчтү калыбына келтирүү: Turn the power supply back on at the circuit breaker or fuse box.
- Тест Л.amp: Жарыкты ырастоо үчүн жарык өчүргүчтү күйгүзүңүзamp illuminates correctly.
Эскертүү: For optimal performance and warranty coverage, pair OCTRON T8 lamps with QUICKTRONIC electronic ballasts.
5. Иштөө нускамалары
The SYLVANIA OCTRON T8 Fluorescent Lamp operates by simply turning on the power switch connected to the lighting fixture. The lamp is designed for rapid and instant start systems, providing immediate illumination.
6. Техникалык тейлөө
Minimal maintenance is required for the SYLVANIA OCTRON T8 Fluorescent Lamp:
- Тазалоо: Мезгил-мезгили менен, электр энергиясы өчүрүлгөн учурда, l ны акырын сүртүп туруңузamp чаңды жана таштандыларды кетирүү үчүн жумшак, кургак, мамыксыз чүпүрөк менен сүртүңүз. Суюк тазалоочу каражаттарды түздөн-түз лампага колдонбоңуз.amp.
- Алмаштыруу: l алмаштырыңызamp when it reaches the end of its useful life (indicated by dimming, flickering, or failure to start). Follow the installation steps in Section 4 for replacement.
7. Кыйынчылыктарды
If your SYLVANIA OCTRON T8 lamp is not functioning as expected, consider the following:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Lamp жанбайт | No power to fixture, incorrect installation, faulty lamp, faulty ballast. | Электр камсыздоону текшерүү. кайра отургузуу lamp. Test with a known good lamp. Consult an electrician if ballast is suspected. |
| Lamp жаркылдайт | Loose connection, incompatible ballast, lamp nearing end of life, cold temperatures. | камсыз кылуу лamp is securely seated. Verify ballast compatibility. Replace lamp if old. Ensure operating environment is within recommended temperature range. |
| Кыскартылган жарыктык | Dust accumulation, lamp өмүрүнүн акырына жакындап калган. | Таза лamp surface. Replace lamp if old. |
| Ends of lamp glow but do not fully light | Faulty ballast, lamp өмүрүнүн акырына жакындап калган. | Consult an electrician for ballast inspection. Replace lamp. |
If troubleshooting steps do not resolve the issue, contact customer support or a qualified electrician.
8. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | LEDVANCE (СИЛВАНИЯ) |
| Модель номери | 22401 |
| Жарык түрү | Fluorescent |
| Лампанын формасынын өлчөмү | T8 |
| Лампанын базасы | G12 |
| Ватtage | 32 Ватт |
| Тtage | 120 вольт |
| Жарыктык | 2450 Lumens |
| Түс температурасы | 3500 Кельвин (табигый ак) |
| Түстөрдү көрсөтүү индекси (CRI) | 90 |
| Орточо жашоо | Up to 22,500 hours (Instant Start), up to 27,000 hours (Programmed Start) |
| Продукциянын өлчөмдөрү | 48 x 1.1 x 1.1 дюйм |
| Материал | Айнек |
| Өзгөчө өзгөчөлүк | Энергияны үнөмдүү |
| UPC | 046135224010 |
9. Кепилдик жана колдоо
For warranty information and customer support, please refer to the official SYLVANIA webсайтка же LEDVANCE кардарларды тейлөөгө кайрылыңыз.
Кепилдиктин сүрөттөлүшү: www.sylvania.com
For further assistance, please visit the LEDVANCE store or contact their support channels.
