1. Киришүү
This manual provides detailed instructions for the installation, operation, and maintenance of your TECNOSWITCH TE301ME Mechanical Room Thermostat with Switch. Please read this manual carefully before installation and use to ensure proper function and safety. Keep this manual for future reference.
The TECNOSWITCH TE301ME is a mechanical room thermostat designed to control heating or cooling systems. It features a simple on/off switch and an indicator light for ease of use.
2. Коопсуздук боюнча маанилүү маалымат
- Орнотуу жергиликтүү электр эрежелерине жана эрежелерине ылайык квалификациялуу электрик тарабынан аткарылышы керек.
- Always disconnect power to the heating/cooling system at the main circuit breaker before installing or servicing the thermostat.
- Термостатты сууга же ашыкча нымдуулукка дуушар кылбаңыз.
- Do not open the thermostat casing unless instructed to do so in this manual. There are no user-serviceable parts inside.
- Электрдик коркунучтарды алдын алуу үчүн бардык зымдарды туташтыруу коопсуз жана туура изоляцияланганын текшериңиз.
3. Пакеттин мазмуну
Пакетте бардык буюмдар бар экенин текшериңиз:
- TECNOSWITCH TE301ME Mechanical Room Thermostat
- Монтаждоо бурамалар жана дубал сайгычтар
- Колдонуучунун Колдонмосу (бул документ)
4. Продукт бүтүп калдыview
The TECNOSWITCH TE301ME thermostat is designed for simple and reliable temperature control. Key features include:
- On/Off switch for manual system control.
- Indicator light to show system status.
- Unipolar thermostat for straightforward operation.
- Adjustable temperature range from +5 °C to +30 °C.

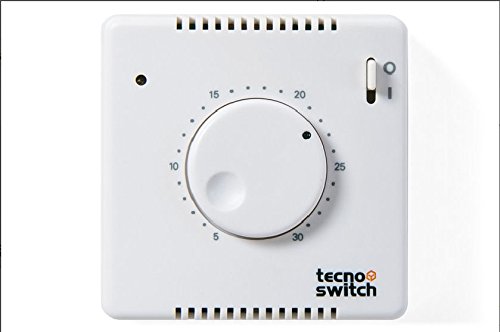

Сүрөт 1: Алдыңкы view of the TECNOSWITCH TE301ME Mechanical Room Thermostat, showing the temperature dial, on/off switch, and indicator light.
5. Орнотуу
Маанилүү: Орнотууну баштоодон мурун, негизги автоматтык өчүргүчтөн электр кубаты өчүрүлгөнүн текшериңиз.
5.1 Жайгашкан жерди тандоо
Select a location on an interior wall, approximately 1.5 meters (5 feet) above the floor. Avoid locations:
- Near windows, doors, or air vents.
- In direct sunlight or near heat-emitting appliances (e.g., televisions, lampс).
- On exterior walls or in areas with poor air circulation.
5.2 Термостатты орнотуу
- Carefully separate the front cover from the base of the thermostat.
- Position the thermostat base on the wall at the chosen location.
- Mark the drilling points through the mounting holes on the base.
- Тешиктерди бургула жана зарыл болсо, дубал тыгындарын салгыла.
- Берилген бурамалар аркылуу термостаттын негизин дубалга бекитиңиз.
5.3 Электр зымдары
The TE301ME is a unipolar thermostat. Connect the electrical wires to the terminals as shown in the wiring diagram below. Ensure all connections are tight and correct.
2-сүрөт: Мисample wiring diagram for the TECNOSWITCH TE301ME. Consult a qualified electrician for specific wiring configurations for your heating/cooling system. This image shows the general terminal layout.
Байланыш рейтинги: 2 (1) A at 250 V AC.
5.4 Орнотууну аяктоо
- Once wiring is complete and secure, reattach the front cover to the thermostat base.
- Restore power to the heating/cooling system at the main circuit breaker.
6. Операция
6.1 Температураны коюу
To set the desired room temperature, rotate the temperature dial on the front of the thermostat. The scale indicates temperatures from +5 °C to +30 °C. Turn the dial clockwise to increase the temperature setting and counter-clockwise to decrease it.
6.2 Күйгүзүү/өчүрүү баскычын колдонуу
The thermostat features an On/Off switch. Use this switch to manually turn the heating/cooling system on or off, overriding the temperature setting if desired. When the switch is in the "Off" position, the system will not operate regardless of the temperature setting.
6.3 Индикатор жарыгы
The indicator light illuminates when the thermostat is calling for heating or cooling, indicating that the system is active.
7. Техникалык тейлөө
The TECNOSWITCH TE301ME thermostat requires minimal maintenance.
- Тазалоо: Термостаттын сыртын жумшак менен сүртүңүз, гamp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Чаңдандыруу: Periodically dust the thermostat to ensure proper air circulation around the temperature sensor.
- Ички тейлөө жок: Do not attempt to open the thermostat for internal cleaning or repairs. Refer to qualified personnel for any issues beyond basic operation.
8. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Thermostat not turning system On/Off. |
|
|
| Room temperature does not match setting. |
|
|
| Индикатор иштебейт. |
|
|
If you experience issues not covered here, or if troubleshooting steps do not resolve the problem, please contact TECNOSWITCH customer support.
9. Техникалык шарттар
| Модель номери | TE301ME |
| Бренд | TECNOSWITCH |
| Type | Mechanical Room Thermostat with Switch |
| Өлчөмдөрү (L x W x Y) | 78 x 78 x 35 мм |
| Салмагы | 120 грамм |
| Жөнгө салуу диапазону | +5 °Cден +30 °Cге чейин |
| Дифференциалдык | < 1 °K |
| Байланыш рейтинги | 2 (1) A at 250 V AC |
| Power Source | Зымдуу электр |
| Тtage | 250 вольт |
| Арткы жарык | Ооба |
10. Кепилдик жана колдоо
TECNOSWITCH products are manufactured to high-quality standards. For information regarding warranty terms and conditions, please refer to the warranty card included with your product or visit the official TECNOSWITCH webсайт.
For technical support, replacement parts, or service inquiries, please contact TECNOSWITCH customer service through their official channels. Have your model number (TE301ME) and purchase date ready when contacting support.
