Fujifilm XF16-55mmF2.8 R LM WR Lens Instruction Manual

1. Продукт бүтүп калдыview

The Fujifilm XF16-55mmF2.8 R LM WR is a high-performance standard zoom lens designed for Fujifilm X-series cameras. It features a constant maximum aperture of F2.8 across its entire zoom range, equivalent to 24-84mm in 35mm format. This lens incorporates advanced optical design with three aspherical and three ED glass elements to minimize aberrations and deliver edge-to-edge sharpness. Its weather-resistant construction ensures durability in various shooting conditions.

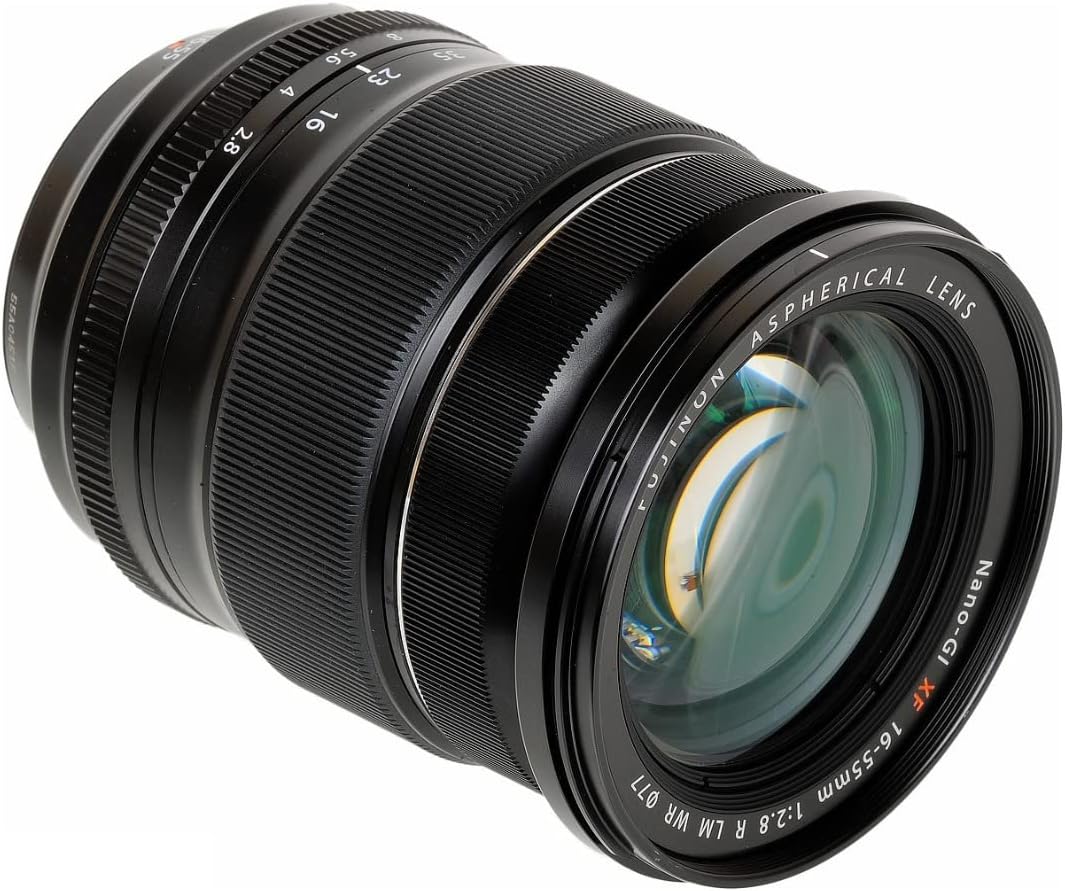

Сүрөт 1: Алдыңкы view of the Fujifilm XF16-55mmF2.8 R LM WR lens.

• Фокустун узундугу: 16-55mm (24-84mm equivalent in 35mm format).
• Maximum Көзөнөк: Constant F2.8.
• Оптикалык дизайн: 17 elements in 12 groups, including 3 aspherical and 3 ED elements.
• Автофокус: High-speed, quiet linear motor.
• Курулуш: Weather-resistant, dust-resistant, and -10°C low-temperature operation.
• Каптоо: Nano-Gi coating technology for reduced flare and ghosting.

2. Орнотуу

2.1 Объективди бекитүү

1. Камера да, линза да өчүрүлгөнүн текшериңиз.
2. Линзадан арткы линза капкагын жана камерадан корпус капкагын чыгарыңыз.
3. Линзанын цилиндриндеги ак белгини камеранын корпусундагы ак белги менен тегиздеңиз.
4. Объективди камера орноткучуна кыстарыңыз жана аны чыкылдатканча саат жебеси боюнча айлантыңыз. Линзаны мажбурлабаңыз.
5. Колдонулбай турган учурда алдыңкы линза капкагын жабыңыз.

Figure 2: Aligning and attaching the lens to the camera body.

2.2 Объективди ажыратуу

1. Камера өчүк экенин текшериңиз.
2. Камеранын корпусундагы линзаны чыгаруу баскычын басып жатып, линзаны токтогонго чейин сааттын жебесине каршы айлантыңыз.
3. Линзаны камеранын бекиткичинен этияттык менен алып салыңыз.
4. Сенсорду жана линза элементтерин коргоо үчүн линзанын арткы капкагын линзага, ал эми корпустун капкагын камерага бекитиңиз.

3. Объективди иштетүү

3.1 Чоңойтуу

To adjust the focal length, rotate the zoom ring on the lens barrel. The lens offers a versatile 16-55mm range, suitable for various photographic situations from wide-angle landscapes to medium telephoto portraits.

Figure 3: The zoom ring on the lens barrel.

3.2 Фокустоо

The lens features a fast and quiet linear motor for autofocus. For manual focusing, rotate the focus ring located towards the front of the lens. Ensure your camera's focus mode is set to manual focus (MF) if you wish to use the manual focus ring.

3.3 Диафрагманы башкаруу

The lens is equipped with an aperture ring, allowing for direct control over the aperture setting. Rotate the aperture ring to select your desired F-stop. The lens maintains a constant F2.8 aperture throughout its zoom range, providing consistent low-light performance and depth-of-field control.

Figure 4: The aperture ring on the lens barrel.

4. Техникалык тейлөө

4.1 Линзаны тазалоо

• Линзанын бетинен чаңды жана борпоң бөлүкчөлөрдү тазалоо үчүн үйлөмө щетканы колдонуңуз.
• Тактарды же манжа издерин кетирүү үчүн, оптикалык линзалар үчүн атайын иштелип чыккан таза, жумшак микрофибра кездемесин колдонуңуз. Линзаны тазалоочу эритмени түз линзага эмес, кездемеге бир аз өлчөмдө сүйкөңүз.
• Абразивдүү материалдарды же катуу химиялык заттарды колдонуудан алыс болуңуз, анткени алар линзанын каптоолоруна зыян келтириши мүмкүн.

4.2 Сактоо жана иштетүү

• Always attach the front and rear lens caps when the lens is not in use to protect the optical elements.
• Линзаны салкын, кургак жерде, түз күндүн нурунан жана экстремалдык температурадан алыс сактаңыз.
• The lens is weather-resistant, but prolonged exposure to heavy rain or dust should be avoided. If exposed, wipe it dry with a clean cloth as soon as possible.
• Линзаны түшүрүүдөн же катуу таасирлерге дуушар кылуудан качыңыз.

5. Кыйынчылыктарды

• Объектив камера тарабынан таанылган жок: Ensure the lens is securely attached to the camera body and that the camera is powered on. Clean the electrical contacts on both the lens and camera with a dry, soft cloth.
• Автофокус иштебейт: Check if the camera's focus mode is set to autofocus (AF). Ensure there is sufficient light and contrast in the scene for the autofocus system to operate effectively.
• Сүрөттөр бүдөмүк: Verify that the lens is properly focused. Check the camera's shutter speed to ensure it is fast enough to prevent motion blur, especially in low light or with moving subjects. Consider using a tripod for sharper images.
• Сүрөттөрдөгү чаң же тактар: First, clean the front and rear elements of the lens as described in the Maintenance section. If spots persist, they may be on the camera sensor, which requires professional cleaning.

6. Техникалык шарттар

Figure 5: Optical diagram illustrating the lens elements and groups.

7. Кепилдик жана колдоо

This Fujifilm XF16-55mmF2.8 R LM WR lens comes with a Жумушчу күчү үчүн 1 жылдык камсыздандыруу жана тетиктер үчүн 1 жылдык камсыздандыруу. This warranty does not cover accessories not made by the manufacturer, batteries, or flash equipment.

For further support, technical assistance, or warranty claims, please visit the official Fujifilm webсайтка же кардарларды тейлөө бөлүмүнө кайрылыңыз. Кепилдикти текшерүү үчүн сатып алганыңыздын далилин сактаңыз.

Онлайн колдоо: www.fujifilm.com
