Introduction
Thank you for choosing the Graphite 58G862 Percussion Hammer. This powerful and versatile tool is designed for demanding drilling and chiseling tasks in concrete, masonry, and other hard materials. Featuring a robust 1500W motor and 4.5 J impact energy, it delivers efficient performance. The integrated Anti-Vibration System (AHV) significantly reduces vibrations, enhancing user comfort and safety. This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your new tool. Please read it thoroughly before first use and keep it for future reference.
Жалпы коопсуздук нускамалары
Өрт, электр тогуна урунуу жана жеке жаракат алуу коркунучун азайтуу үчүн электр шаймандарын колдонууда ар дайым негизги коопсуздук чараларын сактаңыз. Тез маалымат алуу үчүн бул колдонмону жаныңызда сактаңыз.
- Жумуш аймагынын коопсуздугу: Иштеген жериңизди таза жана жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
- Электр коопсуздугу: Электр шайманынын сайгычтары розеткага дал келиши керек. Эч качан сайгычты эч кандай жол менен өзгөртпөңүз. Эч кандай адаптер сайгычтарды жерге туташтырылган (жерге туташтырылган) электр шаймандары менен колдонбоңуз. Жерге туташтырылган же жерге төшөлгөн беттерге денеге тийбеңиз.
- Жеке коопсуздук: Always wear eye protection. Use hearing protection when operating the tool for extended periods. Wear a dust mask if working in dusty conditions. Dress properly; avoid loose clothing or jewelry.
- Куралды колдонуу жана кам көрүү: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Кандайдыр бир тууралоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда вилканы кубат булагынан ажыратыңыз.
- Коопсуздук муфтасы: The hammer is equipped with a safety clutch that protects the user in case of drill bit jamming. This feature helps prevent kickback.
- Anti-Vibration System (AHV): The AHV system minimizes vibrations, but prolonged use still requires breaks to prevent fatigue.
Компоненттер бүттүview
Familiarize yourself with the parts of your Graphite 58G862 Percussion Hammer for optimal use and maintenance.
1-сүрөт: Негизги view of the Graphite 58G862 Percussion Hammer, showing the chuck, auxiliary handle, and main body.

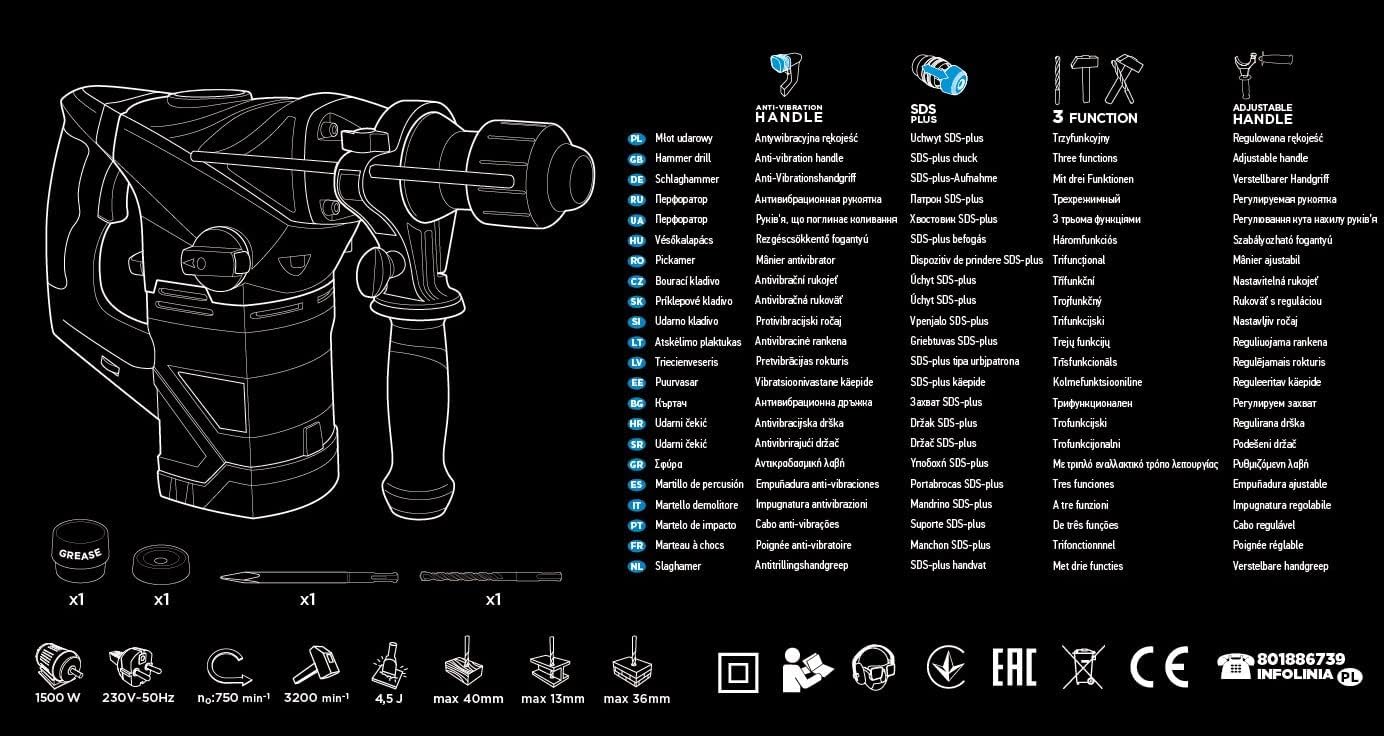

Figure 2: Detailed diagram illustrating key features such as the SDS-Plus chuck, anti-vibration handle, 3-function selector, and adjustable handle.
Негизги компоненттер:
- SDS-Plus Чак: Тез жана коопсуз бит өзгөртүүлөр үчүн.
- Көмөкчү тутка: Provides additional grip and control, adjustable for left or right-handed use.
- Режим тандоочу которгуч: Allows selection between drilling, hammer drilling, and chiseling functions.
- Тереңдик токтотуу: Бургулоо тереңдигин так көзөмөлдөө үчүн.
- Электр кабели: Durable 3-meter cable for extended reach.
- Magnesium Alloy Gearbox Housing: Protects internal components and dissipates heat.
Орнотуу жана чогултуу
Before operating the tool, ensure proper setup and assembly of all components.
Камтылган аксессуарлар:
Figure 3: Standard accessories include a depth stop, chisel, and drill bits for concrete.
- Көмөкчү тутканы бекитүү: Көмөкчү тутканы бошотуңуз clamp, slide the handle onto the tool's neck, adjust to a comfortable position, and tighten the clamp коопсуз.
- Inserting SDS-Plus Bits:

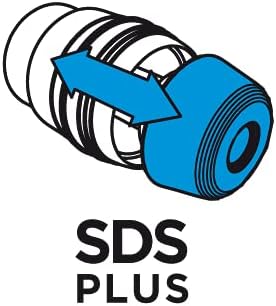

Figure 4: Illustration of SDS-Plus bit insertion into the chuck.
- SDS-Plus битинин сабын тазалаңыз.
- Битти патронго чыкылдагыча киргизиңиз.
- Pull the bit to ensure it is securely locked. A slight axial play is normal for SDS-Plus systems.
- Adjusting the Depth Stop: Insert the depth stop into its holder. Adjust its position to achieve the desired drilling depth and tighten the locking screw.
Иштөө нускамалары
Follow these steps for safe and effective operation of your percussion hammer.
Figure 5: Proper grip and posture while operating the percussion hammer for drilling into concrete.
Иштөө режимин тандоо:
Use the mode selector switch to choose the appropriate function:
- Бургулоо (айлануу гана): For drilling in wood, metal, or plastic. No hammering action.
- Балка менен бургулоо (балка менен айландыруу): For drilling in concrete, brick, and stone.
- Кесүү (балка менен гана): For light chiseling, breaking, or demolition work. The rotation is disengaged.
Жалпы операция:
- Ensure the correct bit or chisel is securely installed.
- Керектүү иштөө режимин тандаңыз.
- Hold the tool firmly with both hands, using the main handle and the auxiliary handle.
- Битти даярдалган бөлүгүнө жайгаштырыңыз.
- Press the trigger switch to start the tool.
- Apply steady, even pressure. Do not force the tool; let the hammer action do the work.
- When finished, release the trigger switch and wait for the tool to come to a complete stop before setting it down.
Техникалык тейлөө жана кам көрүү
Үзгүлтүксүз техникалык тейлөө куралыңыздын узак мөөнөттүү жана оптималдуу иштешин камсыз кылат.
- Тазалоо: After each use, clean the tool's ventilation slots and housing with a soft brush or compressed air. Do not use water or chemical cleaners.
- Майлоо: Periodically apply a small amount of grease to the SDS-Plus chuck to ensure smooth bit insertion and removal.
- Көмүртек щеткалары: The carbon brushes are self-disconnecting. If the tool stops working, it may be due to worn brushes. Contact authorized service for replacement.
- Шнур текшерүү: Regularly inspect the power cord for any damage. If damaged, have it replaced by a qualified electrician.
- Сактагыч: Куралды кургак, коопсуз жерде, балдар жетпеген жерде сактаңыз.
Проблемаларды чечүү
Бул бөлүм сиз кабылышы мүмкүн болгон жалпы көйгөйлөрдү карайт.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Курал башталбайт. | Электр менен камсыздоо жок; зым бузулган; көмүртек щеткалары эскирген. | Check power connection. Inspect cord for damage. Contact service for brush replacement. |
| Reduced hammering action. | Insufficient lubrication; worn internal components. | Apply grease to chuck. Contact service for inspection. |
| Bit jams frequently. | Incorrect bit for material; excessive pressure; dull bit. | Use appropriate bit. Apply steady, not excessive, pressure. Replace dull bits. |
| Ашыкча термелүү. | Damaged bit; internal issue. | Check bit for damage. If problem persists, contact service. |
Техникалык мүнөздөмөлөр
| Өзгөчөлүк | Спецификация |
|---|---|
| Модель номери | 58G862 |
| Өндүрүүчү | Графит |
| Power Input | 1500 Ватт |
| Тtage | 230 вольт |
| Impact Energy | 4.5 Джоуль |
| Жүк жок ылдамдык | 800 мин-1 |
| Таасир коэффициенти | 3000 мин-1 |
| Бургулоо кубаттуулугу (бетон) | 36 мм |
| Чактын түрү | SDS Plus |
| Кабелдин узундугу | 3 метр |
| Салмагы | 6 кг (6000 грамм) |
| Өлчөмдөрү (L x W x Y) | 36.8 x 48.8 x 14.7 см |
Кепилдик жана колдоо
The Graphite 58G862 Percussion Hammer comes with a 3-year warranty, as indicated on the product packaging and promotional materials. This warranty covers defects in materials and workmanship under normal use.
For warranty claims, technical support, or spare parts inquiries, please contact your point of purchase or visit the official Graphite website. Ensure you have your proof of purchase and the product model number (58G862) ready when contacting support.
Please note that availability of spare parts information is not directly provided in the product data, but for any service needs, contacting the manufacturer or authorized service center is recommended.
