Toolcraft TC3134 Gasoline Generator User Manual

1. Киришүү

Thank you for choosing the Toolcraft TC3134 Gasoline Generator. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your generator. Please read this manual thoroughly before operating the unit to ensure proper use and to prevent injury or damage.

The Toolcraft TC3134 is a compact and portable gasoline generator designed for various applications, including camping, residential backup power, and light commercial use. It features a 2-stroke engine, providing 900W of output power with 127V AC and 12V DC outputs.

2. Коопсуздук маалыматы

WARNING: Improper operation or maintenance of this product could result in serious injury or death. Always follow all safety precautions.

2.1 Жалпы коопсуздук эрежелери

• Always operate the generator in a well-ventilated area to prevent carbon monoxide poisoning. Never operate indoors.
• Балдарды жана үй жаныбарларын генератордон алыс кармаңыз.
• Генераторду нымдуу шарттарда иштетпеңиз же жамгырдын астында калтырбаңыз.
• Ensure the generator is placed on a level, stable surface.
• Keep flammable materials away from the generator. Fuel is highly flammable.
• Май куюунун алдында дайыма кыймылдаткычты өчүрүп, муздатып туруңуз.
• Күйүүчү май менен иштөөдө же техникалык тейлөө иштерин жүргүзүүдө тиешелүү жеке коргонуу каражаттарын (ЖКК) кийиңиз.

2.2 Электр коопсуздугу

• Генераторду ашыкча жүктөбөңүз. Максималдуу кубаттуулук үчүн техникалык мүнөздөмөлөрдү караңыз.tage.
• Use only grounded extension cords that are rated for outdoor use and the appropriate ampөчүрүү.
• Never connect the generator directly to your home's electrical system without a proper transfer switch installed by a qualified electrician. This can cause backfeeding and electrocute utility workers.

3. Продукт бүтүп калдыview жана компоненттер

The Toolcraft TC3134 generator is designed for portability and ease of use. Below is an image illustrating the main components of the generator.

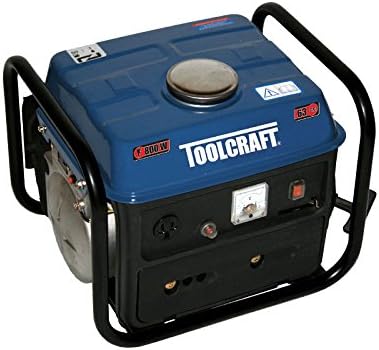

Сүрөт 1: Алдыңкы view of the Toolcraft TC3134 Gasoline Generator. The image shows the blue fuel tank on top, the control panel with outlets and gauges on the front, and the black protective frame with handles for easy transport.

Негизги компоненттер:

• Күйүүчү май багы: Located on top, with a capacity of 4 liters.
• Мотор: 2-stroke, 2.3hp engine.
• Башкаруу панели: Includes 127V AC grounded outlet, 12V DC connection kit, voltmeter, and engine switch.
• Тартуу баштоо туткасы: Кыймылдаткычты кол менен иштетүү үчүн.
• Protective Frame with Handles: For easy transport and protection.

4. Орнотуу

Before first use, or after extended storage, follow these steps to prepare your generator for operation.

4.1 Генераторго май куюу

1. Генератордун өчүрүлгөнүн жана муздаганын текшериңиз.
2. Locate the fuel tank cap on top of the generator.
3. Prepare a fuel mixture of gasoline with a 2-stroke engine additive at a 50:1 ratio (50 parts gasoline to 1 part additive). Use fresh, unleaded gasoline.
4. Carefully pour the fuel mixture into the tank, avoiding spills. Do not overfill.
5. Күйүүчү май багынын капкагын бекем жабыңыз.

4.2 Орнотуу

• Place the generator on a firm, level surface outdoors.
• Ensure there is at least 3 feet (1 meter) of clear space around the generator for proper ventilation.
• Keep the exhaust away from windows, doors, and vents to prevent carbon monoxide entry into enclosed spaces.

5. Иштөө нускамалары

5.1 Моторду ишке киргизүү

1. Ensure all electrical devices are disconnected from the generator outlets.
2. Кыймылдаткычты өчүргүчтү "ON" абалына буруңуз.
3. Мотор муздак болсо, .Муунткучтун рычагын "CHOKE" абалына жылдырыңыз.
4. Firmly grasp the pull start handle and pull it quickly and smoothly until the engine starts. Do not let the rope snap back.
5. Мотор ишке киргенден кийин, .Муунткучтун рычагын акырындык менен "RUN" абалына жылдырыңыз.
6. Электр жүктөрүн туташтыруудан мурун генераторду бир нече мүнөт жылытыңыз.

5.2 Электр шаймандарын туташтыруу

• Plug your 127V AC devices into the grounded outlet.
• For 12V DC devices, use the provided connection kit.
• Do not exceed the generator's rated output of 900W (optimal 800W). Overloading can damage the generator and connected devices.

5.3 Моторду токтотуу

1. Генератордон бардык электрдик жүктөрдү ажыратыңыз.
2. Муздашы үчүн кыймылдаткычты бир нече мүнөт жүктөбөстөн иштетиңиз.
3. Кыймылдаткычты өчүргүчтү "OFF" абалына буруңуз.

6. Техникалык тейлөө

Regular maintenance ensures the longevity and reliable operation of your generator. Always turn off the engine and allow it to cool before performing any maintenance.

6.1 Учкунды текшерүү

• Inspect the spark plug every 50 hours of operation or every 3 months.
• Clean or replace if fouled or worn. Refer to the engine manual for the correct spark plug type and gap.

6.2 Аба чыпкасын тазалоо

• Check the air filter every 25 hours of operation or monthly.
• Clean with warm, soapy water, rinse thoroughly, and allow to dry completely before reinstalling. Replace if damaged.

6.3 Күйүүчү май системасы

• Эгерде генераторду 30 күндөн ашык сактап койсоңуз, күйүүчү майдын бузулушунун алдын алуу үчүн күйүүчү май багынын жана карбюратордун суусун бошотуп коюңуз.
• Use a fuel stabilizer if you cannot drain the fuel.

7. Кыйынчылыктарды

Бул бөлүмдө сиз кабылышы мүмкүн болгон жалпы маселелерди чечүү жолдору каралган.

8. Техникалык шарттар

9. Кепилдик жана колдоо

Toolcraft products are manufactured to high-quality standards and are backed by a limited warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official Toolcraft webсайт.

If you encounter any issues or require technical assistance, please contact Toolcraft customer support. Have your model number (TC3134) and purchase information ready when contacting support.

For the latest information, FAQs, and support resources, please visit the official Toolcraft webсайтка же жергиликтүү ыйгарым укуктуу дилериңизге кайрылыңыз.
