1. Киришүү
Thank you for choosing the Summerset Sizzler 32-inch 4-burner Built-in Propane Gas Grill with Rear Infrared Burner (Model SIZ32-LP). This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new grill. Please read this manual thoroughly before using the grill and retain it for future reference.
Сүрөт 1: Алдыңкы view of the Summerset Sizzler 32-inch 4-burner Built-in Propane Gas Grill.
2. Коопсуздук маалыматы
Always adhere to local codes and regulations for gas appliance installation. Failure to follow these instructions could result in fire, explosion, or carbon monoxide poisoning, which could cause property damage, personal injury, or death.
2.1 Жалпы коопсуздук чаралары
- Бул гриль сыртта колдонуу үчүн гана. Үйдө же жабык жерде иштебеңиз.
- Грильдин айланасында жетиштүү желдетүүнү камсыз кылыңыз.
- Гриль аянтын таза жана күйүүчү материалдардан, бензинден жана башка тутануучу буулардан жана суюктуктардан алыс кармаңыз.
- Maintain a minimum clearance of 18 inches (45 cm) from the back and sides of the grill to combustible construction.
- Do not store a spare propane cylinder under or near the grill.
- Ар бир колдонуудан мурун ар дайым газдын агып кетишин текшериңиз.
- Жанып турган грильди эч качан кароосуз калтырбаңыз.
- Иштеп жаткан учурда балдарды жана үй жаныбарларын грильден алыс кармаңыз.
- Ысык беттерди кармаганда коргоочу кол каптарды кийиңиз.
2.2 Пропан газынын коопсуздугу
- Use only a 20 lb (9.1 kg) propane cylinder with an OPD (Overfill Protection Device) valve.
- Ensure the propane cylinder is stored upright and secured.
- Do not use a propane cylinder that is dented, rusted, or has a damaged valve.
- Always turn off the gas supply at the cylinder valve when the grill is not in use.
3. Орнотуу жана орнотуу
3.1 Пакеттен чыгаруу
Carefully remove all packaging materials from the grill. Inspect the grill for any shipping damage. If any damage is found, contact your retailer immediately. Retain all packaging materials until you are satisfied with the product.
3.2 Орнотууга талаптар
This Summerset Sizzler grill is designed for built-in installation. Ensure your outdoor kitchen island or counter cutout meets the required dimensions for a secure fit.
- The grill requires a cutout of approximately 25 inches deep by 32.5 inches wide. Refer to the detailed specifications section for precise cutout dimensions.
- Ensure proper ventilation for the built-in enclosure to prevent gas accumulation.
- The grill must be installed on a non-combustible surface.
- A qualified gas technician should perform all gas connections.

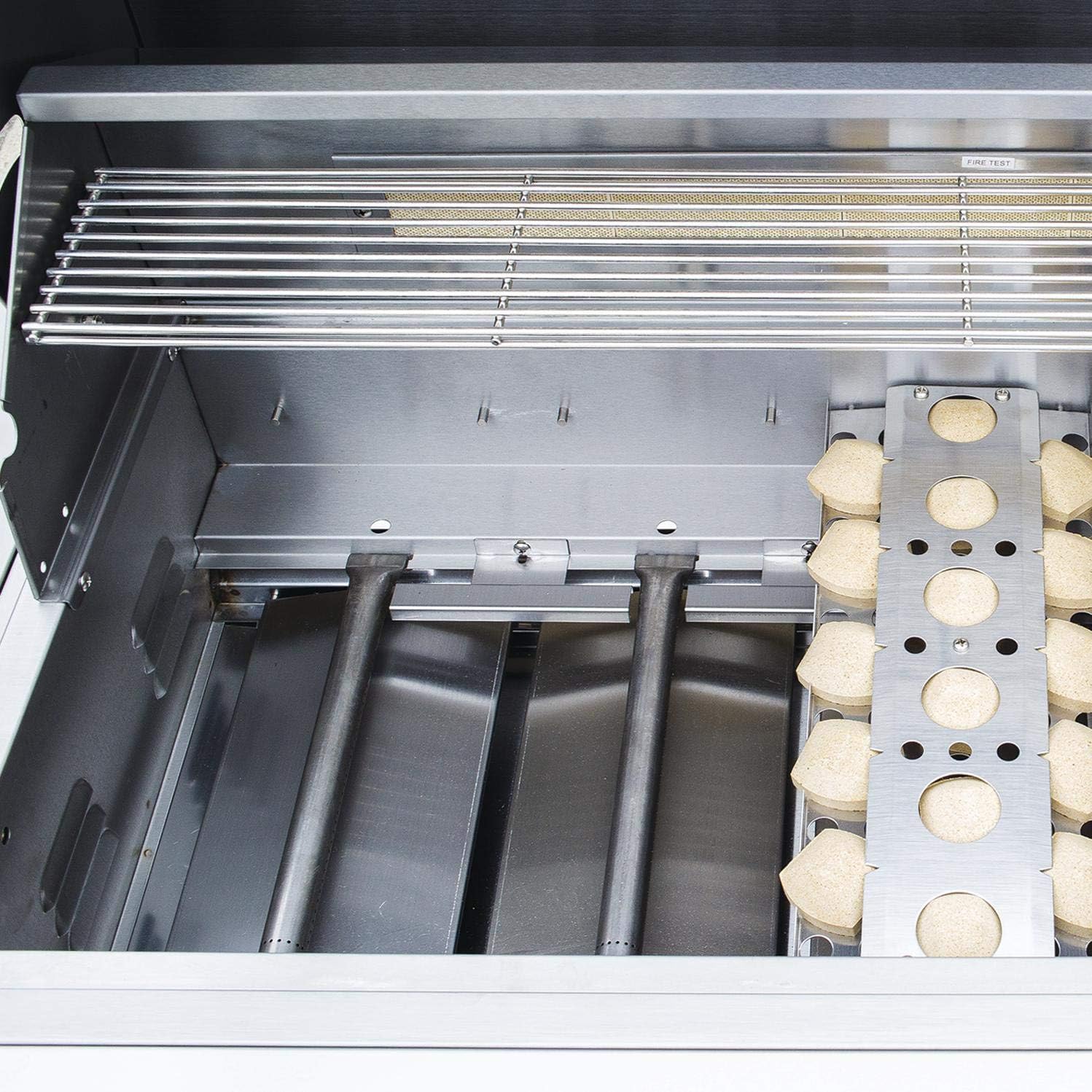

2-сүрөт: Интерьер view of the grill, highlighting the main burners and ceramic briquette tray.
3-сүрөт: Детальдуу view of the stainless steel cooking grates and ceramic briquettes for even heat distribution.
4. Операция
4.1 Биринчи колдонуудан мурун
- Ensure all packing materials are removed from inside the grill.
- Бардык газ туташууларында агып кетүү сыноосун жүргүзүңүз.
- Season the cooking grates by heating the grill on high for 15-20 minutes.
4.2 Негизги оттуктарды жарыктандыруу
- Гриль капотун ачыңыз.
- Бардык күйгүчтү башкаруу баскычтары "OFF" абалында экенин текшериңиз.
- Акырындык менен пропан цилиндринин клапанын ачыңыз.
- Push in and turn one main burner control knob counter-clockwise to the "HIGH" position.
- The electronic igniter should spark and light the burner. If the burner does not light within 5 seconds, turn the knob to "OFF", wait 5 minutes for gas to dissipate, and repeat the process.
- Once lit, adjust the flame to the desired setting.
- Repeat for other main burners as needed.

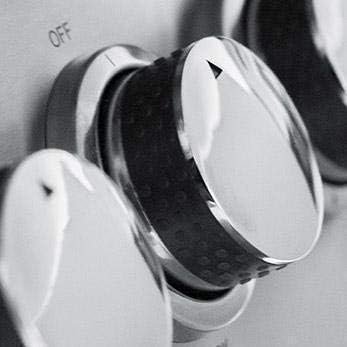

Figure 4: Detail of a main burner control knob, showing "OFF" and "ON" positions.
4.3 Using the Rear Infrared Burner
The rear infrared burner is ideal for rotisserie cooking, providing intense, even heat.
- Ensure the rotisserie kit (sold separately) is properly installed.
- Гриль капотун ачыңыз.
- Push in and turn the rear infrared burner control knob counter-clockwise to the "ON" position.
- The igniter should light the burner. If not, follow the manual lighting instructions.
- Allow the infrared burner to preheat for a few minutes before placing food on the rotisserie.
4.4 Температуранын мониторинги
The built-in thermometer on the grill hood provides an approximate internal temperature reading, allowing you to monitor cooking progress without lifting the lid.
Figure 5: The integrated temperature gauge on the grill hood, displaying temperatures in both Celsius and Fahrenheit.
5. Тазалоо жана тейлөө
Regular cleaning and maintenance will extend the life of your Summerset Sizzler grill and ensure optimal performance. Always allow the grill to cool completely before cleaning.
5.1 Тышкы тазалоо
- Wipe stainless steel surfaces with a soft cloth and a stainless steel cleaner or mild soap and water.
- Чийилип калбашы үчүн ар дайым дандын багыты боюнча сүртүңүз.
- Абразивдүү тазалагычтардан же тазалоочу жайлардан алыс болуңуз, бул финишке зыян келтириши мүмкүн.
5.2 Ички тазалоо
- Бышыруу торлору: Brush off food residue with a grill brush after each use while the grates are still warm. For deeper cleaning, remove and wash with warm soapy water.
- Керамикалык брикеттер: The ceramic briquettes are designed to vaporize drippings, reducing flare-ups. Periodically inspect them for excessive grease buildup. If needed, remove and clean them according to manufacturer recommendations or replace if heavily soiled.
- Оттор: Ensure burner ports are clear of debris. Use a wire brush to clean the burner tubes if necessary.
- Тамчылатма табак: Regularly empty and clean the drip tray to prevent grease fires.
6. Кыйынчылыктарды
This section addresses common issues you might encounter with your grill. For problems not listed here, contact customer support.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Отургыч от алгыч менен күйбөйт | No gas flow; clogged burner port; faulty igniter electrode; low propane. | Check propane tank connection and level; clean burner ports; check igniter wire connection; try manual lighting. |
| Төмөн жалын же бирдей эмес жылуулук | Газ басымынын төмөндүгү; күйгүчтүн порттору бүтөлүп калган; жөнгө салгычта көйгөй бар. | Check propane tank level; clean burner ports; reset regulator (turn off grill and tank, disconnect, wait 30s, reconnect, open tank slowly). |
| От кишилердин | Excessive grease buildup; high heat setting. | Clean drip tray and interior; reduce heat; trim excess fat from food. |
| Газ жыты | Газдын агып кетиши. | ТЕЗ turn off gas supply. Do not operate. Perform a leak test. If odor persists, contact a qualified gas technician. |
7. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | Summerset Grills |
| Модель номери | SIZ32-LP |
| Продукциянын өлчөмдөрү (D x W) | 25" Т x 32.5" Т |
| Орнотуу түрү | Камтылган |
| Күйүүчү май түрү | Пропан газы |
| Негизги күйгүзүүчү саны | 4 |
| Өзгөчө өзгөчөлүк | Rear Infrared Rotisserie Burner |
| Бышыруу аянты | 740 чарчы дюйм |
| Material (Frame/Handle) | Дат баспаган болот |
| Material (Briquettes) | Керамикалык |
| Элемент Салмагы | 119 фунт |
| Ассамблея талап кылынат | No (for the grill itself, installation into island required) |
| Дата биринчи жеткиликтүү | 9-март, 2016-жыл |
8. Кепилдик жана колдоо
For specific warranty information regarding your Summerset Sizzler grill, please refer to the warranty card included with your product or visit the official Summerset Grills webсайт. Кепилдиктин шарттары, адатта, белгилүү бир мөөнөткө өндүрүштүк кемчиликтерди камтыйт.
For technical support, parts, or service inquiries, please contact Summerset Grills customer service directly. Have your model number (SIZ32-LP) and purchase date ready when contacting support.
Summerset Grills Official Webсайт: www.summersetgrills.com
