Clear-Com RS-701 бир каналдуу стандарттуу кур баштык колдонуучусунун колдонмосу

1. Киришүү

Clear-Com RS-701 – бул кесипкөй домофон системалары үчүн иштелип чыккан бекем бир каналдуу зымдуу кур баштык. Бышыктыгы жана колдонуучунун ыңгайлуулугу үчүн иштелип чыккан, ал талаптуу өндүрүш чөйрөсүндө ишенимдүү жана так байланышты камсыз кылат. Бул колдонмодо RS-701 кур баштыгыңызды орнотуу, иштетүү жана тейлөө боюнча маанилүү маалымат берилген.

Негизги өзгөчөлүктөрү:

• XLR-3 линия туташтыргычы жана XLR-4M гарнитура туташтыргычы бар бир каналдуу зымдуу кур баштык.
• Кристалдай тунук "Clear-Com Sound" үчүн жогорку үнү жана аз ызы-чуулуу аудио.
• Ар кандай аудио деңгээлдеринде түшүнүктүү үн байланышы үчүн кең динамикалык диапазон жана аудио контурлоо.
• Кокустан активдешип кетүүнүн алдын алуу үчүн айланма үн баскычтары жана корголгон сүйлөшүү жана чалуу баскычтары орнотулган.
• Ыңгайлаштырылуучу аудио жана баскыч параметрлери үчүн жашыруун DIP которгучтары (микрофондун түрү, кулакчындын киргизүү/микрофон чыгаруу деңгээлдери, сүйлөшүү менен чалуу, кулпуланган/кулпулабаган баскычтар).
• Encore интерфейстери аркылуу бардык Encore partyline өнүмдөрү, PL-Pro линиясы жана башка partyline системалары менен шайкеш келет.

2. Components Overview

RS-701 кур баштыгыңыздын ар кандай бөлүктөрү менен таанышып алыңыз:

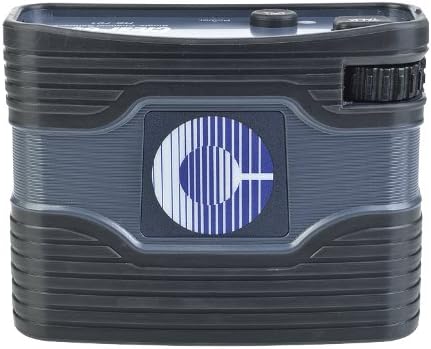

2.1-сүрөт: Фронт view RS-701 кур баштыгынын, көрсөтүүasing анын компакттуу жана бышык дизайны.

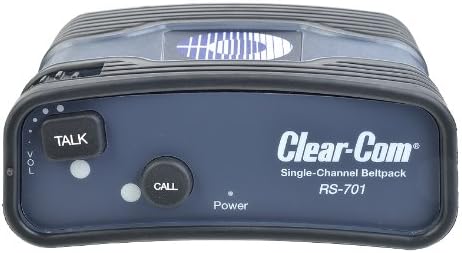

2.2-сүрөт: Жогорку view RS-701дин "СҮЙЛӨШҮҮ" жана "ЧАКЫРУУ" баскычтарын, үндү башкарууну жана кубат индикаторун белгилеп.

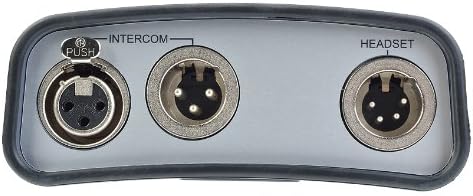

2.3-сүрөт: Төмөнкү view RS-701 сүрөтүндө XLR-3 домофон линиясынын туташтыргычтары (аял/эркек цикл аркылуу) жана XLR-4M гарнитура туташтыргычы көрсөтүлгөн.

2.4-сүрөт: Арткы view RS-701 үлгүсүндөгү, ыңгайлуу бекитүү үчүн орнотулган кур клипсасын көрсөтүп турат.

2.5-сүрөт: Арткы view RS-701дин кур клипси алынып салынган абалда, өркүндөтүлгөн конфигурация үчүн жашыруун DIP которгучтары көрсөтүлдү.

3. Орнотуу

3.1 Гарнитураны туташтыруу

Гарнитураңызды кур баштыгынын түбүндөгү 'HEADSET' деп белгиленген 4-пиндүү эркек XLR туташтыргычына туташтырыңыз (2.3-сүрөттү караңыз). Туташтыргыч толугу менен сайылып, бекем орнотулганын текшериңиз.

3.2 Домофон линиясына туташуу

RS-701 кур баштыгынын астыңкы жагындагы 'INTERCOM' деп белгиленген 3-пиндүү XLR туташтыргычтары аркылуу домофон системасына туташат (2.3-сүрөттү караңыз). Домофон линиясынан киргизүү үчүн ургаачы туташтыргычты, ал эми башка кур баштыгына же түзмөккө цикл аркылуу туташуу үчүн эркек туташтыргычты колдонуңуз. RS-701 бардык Clear-Com Encore партиялык линиясынын продукциялары жана башка стандарттуу партиялык линия системалары менен шайкеш келет.

3.3 Күйгүзүү

RS-701 электр кубатын түздөн-түз домофон линиясынан алат. Туташтырылгандан кийин, курдун жабуусу автоматтык түрдө күйөт. Жогорку панелдеги кубаттуулук индикаторунун LED жарыгы (2.2-сүрөт) күйөт.

4. Операция

4.1 Үндү башкаруу

Кирүүчү аудио үчүн каалаган угуу деңгээлин коюу үчүн курдун капталында жайгашкан айланма үн башкаруу баскычын тууралаңыз (2.2-сүрөт).

4.2 Talk Button

Микрофонуңузду иштетип, домофон линиясында сүйлөө үчүн "СҮЙЛӨШҮҮ" баскычын басыңыз (2.2-сүрөт). Баскыч кокустан иштетилип кетпеши үчүн корголгон. DIP которгучунун жөндөөлөрүнө жараша (4.4-бөлүмдү караңыз), бул баскыч көз ирмемдик же кулпу режиминде иштей алат.

4.3 Чакыруу баскычы

Домофон линиясындагы башка колдонуучуларга чалуу сигналын жөнөтүү үчүн "ЧАКЫРУУ" баскычын басыңыз (2.2-сүрөт). Бул баскыч дагы корголгон. Чакыруу баскычынын функциясын DIP которгучтары аркылуу конфигурациялоого болот.

4.4 DIP которуштуруу конфигурациясы

RS-701 өркүндөтүлгөн ыңгайлаштыруу үчүн блоктун арткы бетинде жашыруун DIP которгуч панели менен жабдылган (2.5-сүрөт). Кирүү үчүн, курдун кыскычын алып салыңыз. Которгучтарды тууралоо үчүн кичинекей, өткөрбөгөн куралды колдонуңуз. DIP которгучунун жөндөөлөрүн өзгөртүүдөн мурун ар дайым блокту өчүрүңүз.

Эскертүү: Коммутатордун так номерлениши жана функцияларынын этикеткалары үчүн ар дайым курдун таңгагынын DIP которгуч панелиндеги белгилерди караңыз.

5. Техникалык тейлөө

5.1 Тазалоо

Кур курдун сыртын тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Өтө кир болсо, бир аз сүртүңүз.amp Жумшак самын кошулган чүпүрөктү колдонсо болот, бул туташтыргычтарга же башкаруу элементтерине суюктуктун кирбешин камсыздайт. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.

5.2 Сактоо

Кур баштыкты салкын, кургак жерде, күндүн түз нурунан жана өтө жогорку температурадан алыс сактаңыз. Туташтыргычтарды чаңдан жана таштандылардан коргоңуз.

6. Кыйынчылыктарды

Эгерде сиз RS-701 кур баштыгыңыз менен көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү чечүү кадамдарын колдонуп көрүңүз:

• Аудио жок / Үнү начар:
  • Бардык кабелдик туташуулардын (гарнитура, домофон) бекем орнотулганын текшериңиз.
  • Үндү башкаруу баскычы күйгүзүлгөнүн текшериңиз.
  • Эгер сиз билдирүү жөнөтүүгө аракет кылып жатсаңыз, "СҮЙЛӨШҮҮ" баскычы иштетилгенин текшериңиз.
  • DIP которгучунун жөндөөлөрүн, айрыкча кулакчындын киргизүү деңгээлин (2-которгуч) жана микрофондун чыгаруу деңгээлин (3-которгуч) текшериңиз.
• Бурмаланган аудио:
  • Гарнитуранын микрофонунун бузулганын же туура эмес жайгашканын текшериңиз.
  • DIP которгучу 1 (Dynamic vs. Electret) аркылуу туура микрофон түрү тандалганын текшериңиз.
  • Домофон линиясынын ашыкча жүктөлбөгөнүн текшериңиз.
• Чакыруу баскычы иштебей жатат:
  • Баскыч толугу менен басылганын текшериңиз.
  • Эгер "Сүйлөшүү менен чалуу" операциясы керек болсо, DIP которгучун 4 текшериңиз.
• Кур рюкзак күйбөй жатат:
  • Домофон линиясы иштеп турганын жана электр кубатын берип жатканын текшериңиз.
  • Домофон линиясынын кабелинин бузулгандыгын текшериңиз.

Эгерде бул кадамдарды жасагандан кийин көйгөй чечилбесе, кошумча жардам алуу үчүн Clear-Com кардарларды колдоо кызматына кайрылыңыз.

7. Техникалык шарттар

8. Кепилдик жана колдоо

Clear-Com RS-701 кур баштыгыңызга кепилдик, техникалык колдоо же тейлөө жөнүндө маалымат алуу үчүн, расмий Clear-Com сайтына кайрылыңыз. webсайтка же түздөн-түз кардарларды тейлөө бөлүмүнө кайрылыңыз. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
