1. Киришүү
This manual provides essential information for the safe and efficient operation of your COTEK SP-2000-112 Pure Sine Wave Inverter. This new generation inverter offers high efficiency, high power density, and selectable output voltage and frequency, housed in a robust aluminum case. Please read this manual thoroughly before installation and use.
The SP-2000-112 is designed to convert 12VDC power to 120VAC 2000W pure sine wave output, suitable for a wide range of sensitive electronic equipment.
2. Коопсуздук маалыматы
Маанилүү коопсуздук көрсөтмөлөрү:
- Read all instructions before operating the inverter.
- Инверторду жамгырдын, нымдуулуктун же ашыкча ысыктын таасирине дуушар кылбаңыз.
- Ашыкча ысып кетүүнүн алдын алуу үчүн инвертордун айланасында туура желдетүүнү камсыз кылыңыз.
- Connect the inverter only to a 12VDC power source.
- Always disconnect the DC power before performing any maintenance or wiring.
- This inverter is designed for indoor use (Type 1 Indoor Aluminum Enclosure).
- Калифорния сунушу 65 Эскертүү: Продукция Калифорниянын 65-сунушунда эскертүү берилген материалдарды камтышы мүмкүн.
3. Продукциянын өзгөчөлүктөрү
The COTEK SP-2000-112 Inverter includes the following key features:
- Сезимтал электроника үчүн таза синус толкунунун чыгышы.
- Күйгүзүү/өчүрүү алыстан башкаруу мүмкүнчүлүгү (Жашыл терминал).
- Коопсуздукту жогорулатуу үчүн киргизүү жана чыгаруу толугу менен изоляцияланган.
- Оптималдуу иштөө үчүн температура жана жүктөм көзөмөлдөнгөн муздатуу желдеткичи.
- Оңой иштөө үчүн колдонуучуга ыңгайлуу интерфейс.
- Output frequency 50/60 Hz selectable by DIP switch.
- Чыгуу томtage DIP switch selectable.
- Power saving mode adjustable via variable resistor.
- 3-color LED status indicators for quick status checks.
- Киргизүүнү коргоо: Тескери полярдуулук (Фузер) / Voltage / Over Voltage.
- Output protection: Short Circuit / Overload / Over Temperature.
- 1-типтеги ички алюминий корпус.
- E13 / UL / CE / FCC тарабынан бекитилген.
4. Продукт бүтүп калдыview
Familiarize yourself with the components and connections of your SP-2000-112 inverter.
4.1-сүрөт: Жалпысынан view of the COTEK SP-2000-112 Pure Sine Wave Inverter. This image displays the blue and grey casing with the "COTEK Pure sine wave Inverter SP-2000" branding visible on the top surface.
4.2-сүрөт: Арткы view of the inverter, highlighting the dual GFCI 120VAC outlets, the power ON/OFF switch, and the DIP switches for frequency and voltage selection. Ventilation grilles are also visible.
4.3-сүрөт: Detailed close-up of the inverter's rear panel. This view clearly shows the two GFCI protected AC output receptacles, the main power switch, the DIP switches (labeled S1), and the remote control terminal (TRC) port.

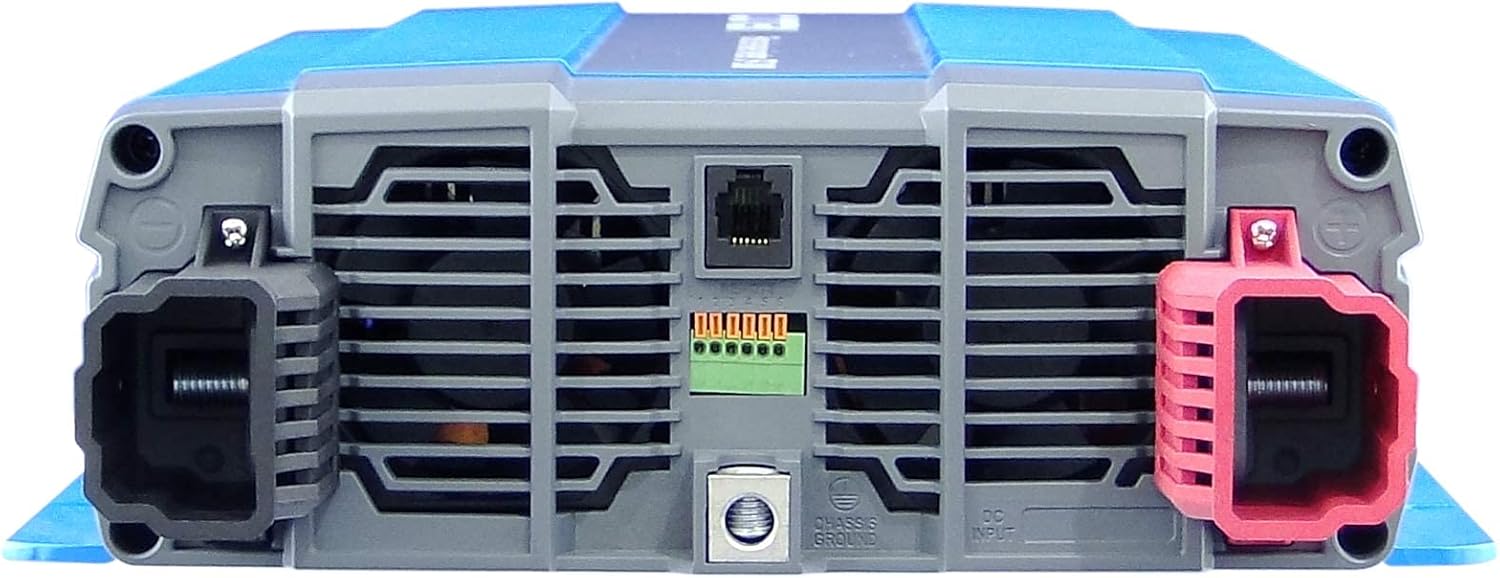

4.4-сүрөт: Фронт view of the inverter, displaying the large DC input terminals (red for positive, black for negative) and the chassis ground connection point. Ventilation grilles are present on this side as well.
4.5-сүрөт: Side profile of the COTEK SP-2000-112 inverter, showcasing its compact and robust aluminum casing дизайн.
5. Орнотуу жана орнотуу
Proper installation is crucial for the safe and efficient operation of your inverter. Follow these guidelines:
- Монтаждоо: Choose a dry, well-ventilated location away from direct sunlight, heat sources, and flammable materials. Ensure adequate clearance around the inverter for airflow, especially around the cooling fan vents.
- DC киргизүү туташуу: Connect the inverter directly to a 12VDC battery bank using appropriately sized cables. Ensure correct polarity: connect the positive (+) terminal of the inverter to the positive terminal of the battery, and the negative (-) terminal of the inverter to the negative terminal of the battery. Use the provided DC input terminals.
- Негиздөө: Connect the chassis ground terminal of the inverter to a reliable earth ground or vehicle chassis ground.
- AC чыгаруу туташуусу: Plug your AC appliances into the GFCI protected AC outlets on the rear panel of the inverter. Ensure the total wattagтуташкан приборлордун е инвертордун номиналдык чыгышынан (2000 Вт) ашпайт.
- Алыстан башкаруу (кошумча): If using a remote control (e.g., CR-8 or CR-16A, sold separately), connect it to the TRC port on the rear panel.
Note: Always ensure all connections are secure and properly insulated before applying power.
6. Иштөө нускамалары
Once installed, operating the SP-2000-112 inverter is straightforward:
- Күйгүзүү: Flip the main power switch on the rear panel to the "ON" (I) position. If using a remote control, activate it to power on the inverter.
- Статус көрсөткүчтөрү: Observe the 3-color LED status indicators. These LEDs provide information on the inverter's operational status, including power, fault conditions, and warnings. Refer to the specifications section for detailed LED indications.
- Output Frequency/Voltage Тандоо: The inverter's output frequency (50/60 Hz) and voltage are selectable via DIP switches (S1) on the rear panel. Adjust these settings according to the requirements of your connected appliances. Refer to the product specifications for DIP switch configurations.
- Кубатты үнөмдөө режими: The inverter features a power saving mode, adjustable via a variable resistor. This mode reduces power consumption when no load or a very light load is detected. Adjust as needed to optimize battery life.
- Өчүрүү: To turn off the inverter, flip the main power switch to the "OFF" (O) position or use the remote control.
7. Техникалык тейлөө
Regular maintenance ensures the longevity and reliable performance of your inverter:
- Тазалоо: Инверторду таза жана чаң менен таштандылардан таза кармаңыз. Тазалоо үчүн кургак, жумшак чүпүрөк колдонуңуз. Суюк тазалоочу каражаттарды колдонбоңуз.
- Вентиляция: Periodically check that the cooling fan vents are clear and unobstructed. The temperature and load controlled cooling fan will activate as needed to maintain optimal operating temperature.
- Байланыштары: Periodically inspect all electrical connections (DC input, AC output, ground) to ensure they are tight and free from corrosion.
- Сактагыч: If storing the inverter for an extended period, ensure it is in a cool, dry place. Disconnect it from all power sources.
8. Кыйынчылыктарды
The SP-2000-112 inverter is equipped with various protection features. If the inverter stops functioning or indicates a fault, refer to the following common issues and their solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| No AC Output / Inverter Off |
|
|
| GFCI Outlet Tripped | Ground fault detected on AC output. | Disconnect all AC loads, press the "RESET" button on the GFCI outlet. Reconnect loads one by one to identify the faulty appliance or wiring. |
| Inverter Fan Not Running | Inverter is not under sufficient load or temperature to activate fan. | This is normal operation. The fan is temperature and load controlled. If the inverter is hot and under load, and the fan is still not running, contact support. |
If the problem persists after attempting these solutions, contact qualified service personnel or COTEK customer support.
9. Техникалык шарттар
COTEK SP-2000-112 таза синус толкундуу инверторунун деталдуу техникалык мүнөздөмөлөрү:
| Спецификация | Нарк |
|---|---|
| Продукциянын өлчөмдөрү | 18 x 15 x 11 дюйм |
| Элемент Салмагы | 1 фунт |
| ASIN | B01L0PW4IY |
| Элементтин моделинин номери | SP-2000 сериясы |
| Батареялар талап кылынат | 1 Белгисиз батарейкалар талап кылынат. |
| Өндүрүүчү | Котек |
| Бренд | COTEK |
| Продукт үчүн сунушталган колдонуу | Унаа |
| Power Source | Батарея менен иштейт |
| Ватtage | 2000 ватт |
| Модель аты | SP сериясы |
| AC жөнгө салуу | ±3% |
| Номиналдуу кубаттуулук | 2000VA |
| Surge Power (1 Sec.) | >3500VA |
| Максималдуу чыгаруу кубаттуулугу (1 мүн.) | 2300VA~2400VA (100%~115%) |
| Output Waveform | Pure Sine Wave (THD<5%@Normal Load) |
| Жыштык | 50/60 Гц ±0.5% |
| DC Voltage | 12VDC |
| Жүктөө агымы жок | 10.5-16.5VDC |
| Натыйжалуулук (макс.) | 92% |
| Input Under Voltage Коргоо | 10.0 ±0.3VDC |
| Input Under Voltage Ойготкуч | 11.0 ±0.3VDC |
| Input Under Voltage Калыбына келтирүү | 12.5 ±0.3VDC |
| Volume Over Voltage Коргоо | 16.5 ±0.3VDC |
| Volume Over Voltage Калыбына келтирүү | 14.5 ±0.3VDC |
| Output Overload | Shutdown output, restart to recover |
| Чыгуу кыска | Shutdown output, restart to recover |
| Ашыкча температура | Жылыткычтын температурасы 80°C ±5°Cден жогору, өчүрүү көлөмүtagе, жылыткычтын температурасы 60°C ±5°C чейин төмөндөгөндөн кийин автоматтык түрдө калыбына келет |
| DC киргизүү тескери полярдуулугу | Сактагыч менен |
| Иштөө Темп. | -20°C ~ +40°C |
| Сактоо температурасы. | -30°C ~ +70°C |
| Сактоо температурасы. & Нымдуулук | 10 ~ 95% RH |
| Коопсуздук стандарттары | Certified UL 458, E13 |
| EMC стандарттары | Certified FCC class A, EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, 3, 4, 5, 6, 8, 11 |
| Электрондук белги | Certified CISPR 25, ISO 11452-2, ISO 7637-2 |
| Алыстан башкаруу (милдеттүү эмес) | CR-8 / CR-16 |
| LED көрсөткүч | Киргизүү тtage деңгээли, чыгаруу жүктөө деңгээли жана ката абалы |
| Кургак байланыш терминалы | Эстафета боюнча |
| Алыстан башкаруу терминалы | 6-pin green terminal |
| Өлчөмү (W x Y x D) | 443x232x103mm / 17.6x9.1x4.06 inch |
| Таңгактоо | 5.24kg / 4pcs / 21.6kg / 3.58CUFT |
| Муздатуу | Температура жана жүк башкарылуучу муздаткыч желдеткич |
| Колдонмо | Commercial appliances, portable power equipment, vehicle, yacht and off-grid Solar power systems, etc. |
Note: Some specifications are derived from the technical diagram image (Figure 4.6) and product description.
4.6-сүрөт: Diagram illustrating the detailed technical specifications and features of the COTEK SP-2000 series inverters, including various models and their respective electrical characteristics, protections, and certifications.
4.7-сүрөт: Mechanical drawings providing precise dimensions (in mm and inches) of the COTEK SP-2000 series inverter from multiple perspectives (top, front, side), useful for installation planning.
10. Кепилдик жана колдоо
COTEK products are manufactured to high quality standards. For warranty information or technical support, please contact your authorized COTEK dealer or visit the official COTEK webсайт. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
Optional protection plans may be available for extended coverage. Refer to your point of purchase for details on available protection plans.
