Introduction
Бул колдонмо Trane CNT03728 компрессордук башкаруу тактасын орнотуу, иштетүү жана техникалык тейлөө боюнча маанилүү көрсөтмөлөрдү берет. Бул такта төмөнкүлөр үчүн иштелип чыкканtagHVAC системаларында кош компрессорлорду колдонуу, натыйжалуу жана ишенимдүү иштөөнү камсыз кылуу. Орнотуу же иштетүүнү улантуудан мурун, бул колдонмону кылдат окуп чыгыңыз.
Коопсуздук маалыматы
ЭСКЕРТҮҮ: Электр шок коркунучу
- Башкаруу тактасын орнотуудан, тейлөөдөн же алып салуудан мурун, HVAC блогун ар дайым электр кубатынан ажыратыңыз.
- Орнотуу жана тейлөө иштери квалификациялуу HVAC адистери тарабынан гана аткарылышы керек.
- Бул көрсөтмөлөрдү аткарбоо жеке жаракатка, өлүмгө же мүлккө зыян келтирүүгө алып келиши мүмкүн.
Орнотуу учурунда бардык жергиликтүү жана улуттук электр коддору сакталганын текшериңиз.
Продукт бүттүview
Trane CNT03728 - бул кош компрессорлор үчүн атайын иштелип чыккан OEM (оригиналдуу жабдууларды өндүрүүчү) ServiceFirst компрессордук башкаруу тактасы.tagTrane жана American Standard HVAC блокторунда колдонмолорду колдонуу.
1-сүрөт: Бурчтуу view Trane CNT03728 компрессордук башкаруу тактасынын жалпы жайгашуусу. Бул сүрөттө интегралдык микросхемаларды, конденсаторлорду, резисторлорду жана эки көрүнүктүү релени, ошондой эле ар кандай туташуу чекиттерин камтыган схемалык тактанын жалпы жайгашуусу көрсөтүлгөн.

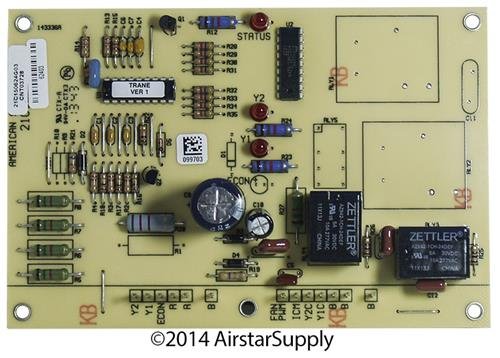

2-сүрөт: жогорудан ылдыйга view Trane CNT03728 компрессорун башкаруу тактасынын. Бул перспективада зымдарды туташтыруу жана диагностика үчүн абдан маанилүү болгон 'STATUS', 'Y1', 'Y2', 'ECON', 'FAN', 'ICM' жана 'PWR' сыяктуу ар кандай компоненттердин жана терминалдык блоктордун этикеткалары даана көрсөтүлгөн.

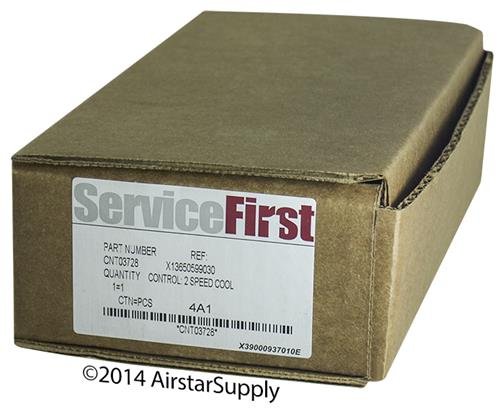

3-сүрөт: Trane CNT03728 компрессорунун башкаруу тактасынын таңгагы. Кутучада 'ServiceFirst' деп белгиленген жана анын расмий алмаштыруучу компонент экенин көрсөткөн CNT03728 тетиктин номери камтылган.
Орнотуу нускамалары
- Электр энергиясын өчүрүү: Кандайдыр бир жумушту баштоодон мурун, HVAC блогунун негизги кубат булагы автоматтык өчүргүчтөн же сактандыргыч кутусунан толугу менен ажыратылганын текшериңиз. Вольтметр менен текшериңиз.
- Кирүү башкаруу панели: Учурдагы компрессордун башкаруу тактасына жетүү үчүн HVAC блогунун башкаруу панелин ачыңыз.
- Документти өткөрүү: Эски башкаруу тактасына туташкан зымдардын сүрөтүн же схемасын кылдаттык менен тартыңыз. Ар бир зымдын жайгашкан жерин жана түсүн белгилеңиз. Бул кадам туура кайра орнотуу үчүн абдан маанилүү.
- Зымдарды ажыратыңыз: Эски башкаруу тактасынан бардык зымдарды ажыратыңыз.
- Эски тактаны алып салуу: Эски башкаруу тактасын бекиткичтен бурап чыгарыңыз же алып салыңыз.
- Жаңы тактаны орнотуу: Жаңы Trane CNT03728 башкаруу тактасын эскиси менен бир жерге орнотуп, анын бекем бекитилгенин текшериңиз.
- Зымдарды кайра туташтыруу: Документтештирилген зым схемасын колдонуп, бардык зымдарды жаңы CNT03728 платасындагы тиешелүү терминалдарга кылдаттык менен кайра туташтырыңыз. Бардык туташуулардын тактыгын жана бекемдигин эки жолу текшериңиз.
- Панелди жабуу: HVAC блогунун башкаруу панелин бекем жабыңыз.
- Күчтү калыбына келтирүү: HVAC блогунун электр кубатын калыбына келтириңиз.
- Сыноо операциясы: Компрессордун туура иштешин текшерүү үчүн сыноо циклин баштаңызtagинг жана жалпы блоктун функционалдуулугу. Ката коддорун же адаттан тыш жүрүм-турумду көзөмөлдөө.
Иштөө принциптери
Trane CNT03728 компрессорун башкаруу тактасы HVAC системасындагы кош компрессорлордун иштешин башкарат. Анын негизги функциясы - ...tagкомпрессорлорду иштетет, башкача айтканда, ал аларды муздатууга болгон суроо-талапка жараша ырааттуу же бир убакта иштетет, натыйжалуулукту жана системанын иштешин оптималдаштырат. Бул такта ар бир компрессорду качан жана кантип иштетүү керектигин аныктоо үчүн термостаттан жана башка система сенсорлорунан сигналдарды кабыл алат.
- Бир компрессордун иштеши: Жеңил муздатуу жүктөмдөрү үчүн, такта адатта бир гана компрессорду иштетет (Stagжана 1).
- Эки компрессордун иштеши: Муздатууга болгон суроо-талап көбөйгөндө, такта экинчи компрессорду (S) иштетет.tage 2) кошумча муздатуу кубаттуулугун камсыз кылуу үчүн.
- Коргоо өзгөчөлүктөрү: Компрессордун кыска мөөнөттүү иштешин камсыз кылуу жана анын иштөө мөөнөтүн узартуу үчүн платада коргоочу элементтер бар.
Техникалык тейлөө
Trane CNT03728 компрессорун башкаруу тактасы герметикалык электрондук компонент болуп саналат жана, адатта, өзү үзгүлтүксүз техникалык тейлөөнү талап кылбайт. Бирок, жалпысынан HVAC системасынын жакшы абалда болушун камсыз кылуу тактанын узак мөөнөттүү иштеши жана туура иштеши үчүн абдан маанилүү.
- Жылдык системаны текшерүү: Жылытуу, желдетүү, кондиционерлөө жана кондиционерлөө системаңызды жыл сайын техникалык тейлөөдөн өткөрүү үчүн квалификациялуу техникке кайрылыңыз.
- Тазалык: Башкаруу панелинин аймагын таза жана чаңдан, таштандылардан жана нымдуулуктан таза кармаңыз.
- Зымдардын бүтүндүгү: Зымдардын туташууларында дат басуу, бошоп калуу же бузулуу белгилерин мезгил-мезгили менен текшерип туруңуз.
Проблемаларды чечүү
Кандайдыр бир көйгөйдү чечүүгө аракет кылуудан мурун, электр кубатынын өчүрүлгөнүн текшериңиз. Эгер сиз квалификациялуу техник болбосоңуз, жардам алуу үчүн адиске кайрылыңыз.
| Симптом | Мүмкүн себеп | Акция |
|---|---|---|
| Компрессорлор иштебейт | Платада электр энергиясы жок, термостаттын сигналы бузук, зымдарда ката бар, плата бузулган. | Электр менен камсыздоону текшериңиз. Термостаттын иштешин текшериңиз. Зымдардын туташууларын текшериңиз. Эгерде башка эч нерсе жардам бербесе, платаны алмаштыруу керек болушу мүмкүн. |
| Бир гана компрессор иштейт | Муздатууга болгон суроо-талап жетишсиз, S бузукtage 2 зымдары, тактанын иштебей калышы. | Көбүрөөк муздатууну талап кылуу үчүн термостаттын коюлган чегине чейин көтөрүңүз. S текшериңизtage 2 зымдарды туташтыруу. Техникке кайрылыңыз. |
| Ката коддору түзмөктө көрсөтүлөт | Системанын катасы, сенсордун көйгөйү, платанын иштебей калышы. | HVAC түзмөгүңүздүн ката коду боюнча колдонмосун караңыз. Квалификациялуу техникке кайрылыңыз. |
Техникалык шарттар
- Модель номери: CNT03728 (ошондой эле CNT-3728 катары белгилүү)
- Функциясы: Компрессор С.taging - Кош компрессор
- Колдонмо: Муздатуу
- Шайкештик: Америкалык стандарт / Trane OEM / Кызматтын биринчи компоненти
- Бөлүк номерлерин алмаштырат: CNT-3728, CNT3728, CNT03728, CNT2275, CNT-2275, CNT02275
- Салмагы: Болжол менен 2 фунт
- Көбүнчө кездешет: TTZ036A100A0, TTZ036A100A1, TTZ036A100A2, TTZ048A100A0, TTZ048A100A1, TTZ060A100A0, TTZ060A100A1, 2TTZ9030A1000AA, 2TTZ9030A1000AB, 2TTZ9030B1000AA, 2TTZ9030B1000BA, 2TTZ9036A1000AA, 2TTZ9036A1000AB, 2TTZ9036B1000AA, 2TTZ9036B1000BA, 2TTZ9048A1000AA, 2TTZ9048A1000AB, 2TTZ9048B1000AA, 2TTZ9048B1000BA, 2TTZ9060A1000AA, 2TTZ9060A1000AB, 2TTZ9060B1000AA, 2TTZ9060B1000BA
Кепилдик жана колдоо
Trane CNT03728 компрессорун башкаруу тактасы боюнча кепилдик маалыматы жана техникалык колдоо алуу үчүн, сиздин HVAC блогуңуз менен берилген документтерди караңыз же Trane / American Standard кардарларды тейлөө кызматына түздөн-түз кайрылыңыз. OEM компоненти катары, кепилдик шарттары, адатта, баштапкы жабдууларды өндүрүүчү тарабынан жөнгө салынат.
Орнотуу, көйгөйлөрдү чечүү же оңдоо боюнча кесипкөй жардам алуу үчүн, сертификатталган HVAC адисине кайрылуу сунушталат.
