Introduction
Thank you for choosing the Dörr 204473 8 MP Snapshot IR TFT Trail Camera. This camera is designed for versatile surveillance, offering high-quality images and videos both day and night. Its robust, weatherproof design makes it ideal for outdoor use, capturing wildlife or monitoring property with its motion detection capabilities. Please read this manual carefully before operating the camera to ensure proper use and to maximize its performance.
Коопсуздук маалыматы
- Камераны экстремалдык температурага же түз күн нуруна узак убакытка калтырбаңыз.
- Ensure the battery compartment is securely closed to maintain water resistance.
- Use only recommended battery types (AA batteries). Do not mix old and new batteries, or different types of batteries.
- Камераны күчтүү магниттик талаалардан алыс кармаңыз.
- Камераны бөлүктөргө бөлүүгө же өзгөртүүгө аракет кылбаңыз. Бул кепилдикти жокко чыгарат.
- Батареяларды жана электрондук тетиктерди жергиликтүү эрежелерге ылайык таштаңыз.
Продукт бүттүview

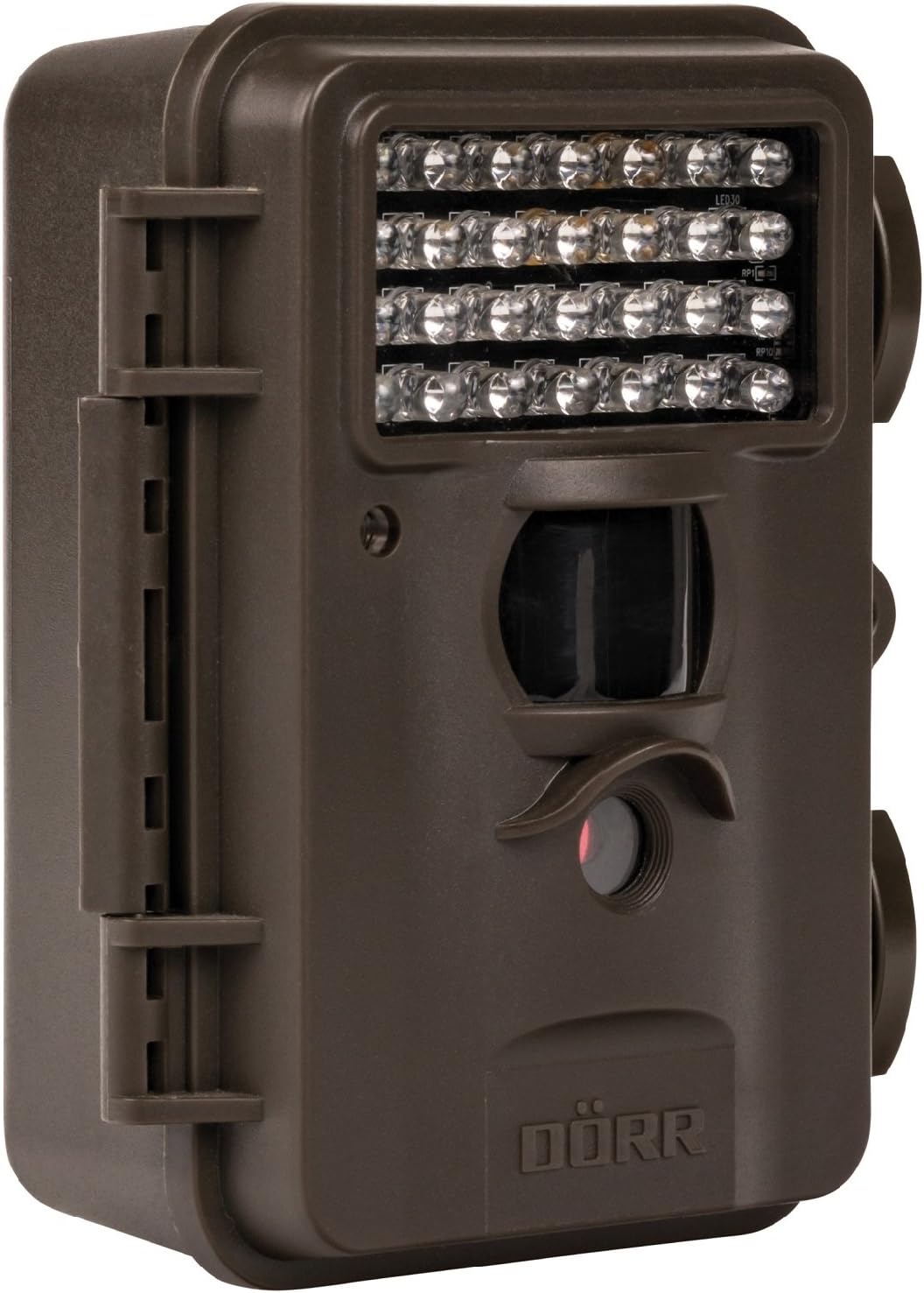

This image displays the front of the Dörr 204473 Trail Camera. Visible features include the array of 28 infrared LEDs at the top, the passive infrared (PIR) motion sensor below the LEDs, and the camera lens at the bottom. The camera has a rugged, dark brown, weatherproof casing with a latch on the left side.
The Dörr 204473 camera features a compact and durable design. Key components include:
- Инфракызыл диоддор: 28 nearly invisible LEDs for night illumination up to 15 meters.
- PIR Кыймыл сенсору: Detects movement to trigger photo or video capture.
- Камера линзасы: Captures 8MP still images and video.
- TFT дисплей: For menu navigation and viewing captured media (located inside the camera).
- Control Keypad: For setting up and operating the camera.
- Аба ырайына чыдамдуу турак жай: Protects the camera from environmental elements.
Жайгашуу
1. Батареяны орнотуу
- Open the camera housing latch on the side.
- Батарея бөлүкчөсүн табыңыз.
- Insert 4 or 8 AA batteries, ensuring correct polarity (+/-).
- Батарея уясынын капкагын бекем жабыңыз.
2. SD картаны орнотуу
- With the camera housing open, locate the SD/SDHC card slot.
- Insert an SD/SDHC memory card (up to 32 GB) into the slot until it clicks into place. Ensure the card is inserted in the correct orientation.
- Чыгаруу үчүн картаны сыртка чыкканга чейин акырын түртүңүз.
3. Камераны орнотуу
The camera can be mounted using a strap or a wall mount. Ensure the camera is positioned to capture the desired area without obstructions. The mounting type is wall mount.
- Боону орнотуу: Thread the provided strap through the slots on the back of the camera and secure it around a tree or pole.
- Дубалга орнотуу: Use appropriate screws and anchors (not included) to secure the camera to a wall or flat surface.
Иштөө нускамалары
1. Күйгүзүү / Өчүрүү
- To power on, slide the power switch to the 'ON' position.
- To power off, slide the power switch to the 'OFF' position.
2. Меню навигациясы
Once powered on, the TFT display will activate. Use the keypad buttons (UP, DOWN, LEFT, RIGHT, OK, MENU) to navigate through the settings menu. The menu is available in English and German.
3. Дата менен убакытты орнотуу
- Enter the menu and navigate to 'Date/Time' settings.
- Use the navigation buttons to set the current date and time.
- Confirm with 'OK'. Each captured image will display the time, date, and temperature in °C.
4. Photo/Video Modes and Settings
The camera supports both still image and video capture. Adjust settings such as resolution, trigger interval, and burst mode via the menu.
- Чечим: Set to 8MP for still images.
- Ишти баштоо убактысы: The camera has a fast trigger time of 1.3 seconds.
- Кыймылды аныктоо: Configure the sensitivity of the PIR sensor.
- Түнкү көрүнүш: The 28 IR LEDs automatically activate in low light conditions for night vision up to 15 meters.
5. Viewing Files
Сенин колуңдан келет view captured photos and videos directly on the camera's TFT display or by connecting the camera to a computer via USB (cable not included) or by inserting the SD card into a card reader.
Техникалык тейлөө
- Тазалоо: Use a soft, dry cloth to clean the camera lens and housing. Do not use abrasive cleaners or solvents.
- Батареяга кам көрүү: Камера агып кетпеши үчүн узак убакыт бою колдонулбай турган болсо, батареяларды алып салыңыз.
- Сактагыч: Store the camera in a cool, dry place away from direct sunlight when not in use.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Камера күйбөй жатат | Төмөн же өлүп калган батарейкалар; туура эмес батареянын полярдуулугу. | Батареяларды алмаштыруу; туура полярдуулугун камсыз кылуу. |
| Эч кандай сүрөт/видео тартылган жок | SD card full or not inserted correctly; motion sensor blocked or sensitivity too low. | Insert/replace SD card; format SD card; clear sensor path; increase sensor sensitivity. |
| Түнкүсүн сүрөттүн сапаты начар | Subject too far from camera; IR LEDs obstructed. | Ensure subject is within 15m range; clear any obstructions from IR LEDs. |
| Camera not detecting motion | PIR sensor sensitivity too low; camera positioned incorrectly. | Increase PIR sensitivity; reposition camera for optimal detection angle. |
Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | DÖRR |
| Модель номери | 204473 |
| Натыйжалуу дагы эле чечим | 8 депутат |
| Натыйжалуу Video Resolution | 8 депутат |
| Түнкү көрүү диапазону | 15 метр |
| IR светодиоддорунун саны | 28 |
| Trigger убакыт | 1.3 секунд |
| Сактагыч | SD/SDHC Memory Card (up to 32 GB) |
| Power Source | 4x or 8x AA Batteries |
| Түс | Кара |
| Материал | Металл |
| Элементтин өлчөмдөрү (L x W x Y) | 10 x 7 x 12.2 см |
| Сууга туруктуулук деңгээли | Суу өткөрбөйт |
| Монтаж түрү | Дубалга орнотуу |
| Сунушталган колдонмолор | Кыймылды аныктоо, түнкү көрүү |
Кепилдик жана колдоо
For warranty information and technical support, please refer to the documentation provided with your purchase or visit the official Dörr webсайт. Ар кандай кепилдик дооматтары үчүн сатып алганыңыздын далилин сактаңыз.
