1. Киришүү
VILTROX DC-50 – бул алмаштырылуучу линзалуу санарип камералар жана HDMI терминалы жана түз эфир менен жабдылган HD видеокамера жазгычтары менен колдонуу үчүн иштелип чыккан 5 дюймдук көчмө LCD монитор. view режими. Ал камераңыздан чыккан видеону көзөмөлдөө үчүн жогорку чечилиштеги дисплейди камсыз кылат, пикселди чоңойтуу жана так фокустоо үчүн пикселдерди көбөйтүү сыяктуу функциялар менен тартуу тажрыйбаңызды жакшыртат.
Бул монитор кеңири функцияларды камтыйт viewTFT HD экранынын бурчу ачык көрүнүп турушун камсыздайт. Анын компакттуу жана жеңил дизайны аны сүрөткө тартуу үчүн идеалдуу кылат жана ийкемдүү кылат. viewар кандай орнотуулар үчүн бурчтарды тандоо.
2. Таңгактоо тизмеси
Сураныч, бардык буюмдар бар экенине ынануу үчүн пакетиңиздин мазмунун текшериңиз:
- 1 x VILTROX DC-50 монитору
- 1 x FM50 батареясы
- 1 x FM50 батарея кубаттагычы
- 1 x Ысык бут кийим адаптери
- 1 x HDMI туташтыруу кабели (50 см)
- 1 х Баштык
- 1 x Колдонуучунун колдонмосу (кытайча / англисче)
2.1-сүрөт: VILTROX DC-50 монитору, кошумча жабдуулары менен.
3. Орнотуу колдонмосу
3.1 Батареяны орнотуу
- DC-50 мониторунун арткы бетиндеги батарея бөлүмүн табыңыз.
- Батарея бөлүгүнүн капкагын жылдырыңыз.
- Берилген FM50 батареясын бөлүмгө салып, бөлүмдүн ичиндеги диаграммада көрсөтүлгөндөй туура багытты камсыз кылыңыз.
- Батарея бөлүкчөсүнүн капкагын тыкылдаганча жабыңыз.
3.1-сүрөт: Монитордун арткы жагындагы батарея бөлүмү.
3.2 Камерага тиркелет
- Ысык бут кийим адаптерин камераңыздагы ысык бут кийим бекиткичине бекитиңиз. Аны бекитүү үчүн бекитүүчү шакекти бекемдеңиз.
- VILTROX DC-50 мониторун ысык бут кийим адаптерине орнотуңуз. Адаптер монитордун бурчун оңой тууралоого мүмкүндүк берет.
- HDMI туташуу кабелинин бир учун камераңыздын HDMI чыгаруу портуна, ал эми экинчи учун DC-50 мониторунун HDMI киргизүү портуна туташтырыңыз.
- Же болбосо, эгер камераңыз AV чыгарууну колдосо, туташуу үчүн AV портторун колдонсоңуз болот.
3.2-сүрөт: Камераны орнотуу үчүн ысык бут кийим адаптери.
3.3-сүрөт: Колдонулуп жаткан камерага орнотулган монитор.
4. Иштөө нускамалары
4.1 Күйгүзүү/өчүрүү
Мониторду күйгүзүү же өчүрүү үчүн анын капталында жайгашкан кубат баскычын басып, кармап туруңуз. Монитор FM50 батареясы же кошумча AC/DC адаптери менен кубатталышы мүмкүн.
4.2 Киргизүүнү тандоо
DC-50 HDMI жана AV киргизүүлөрүн колдойт. Камераңыздын чыгаруусуна жараша бул булактардын ортосунда которулуу үчүн киргизүү тандоо баскычын же меню опциясын колдонуңуз.

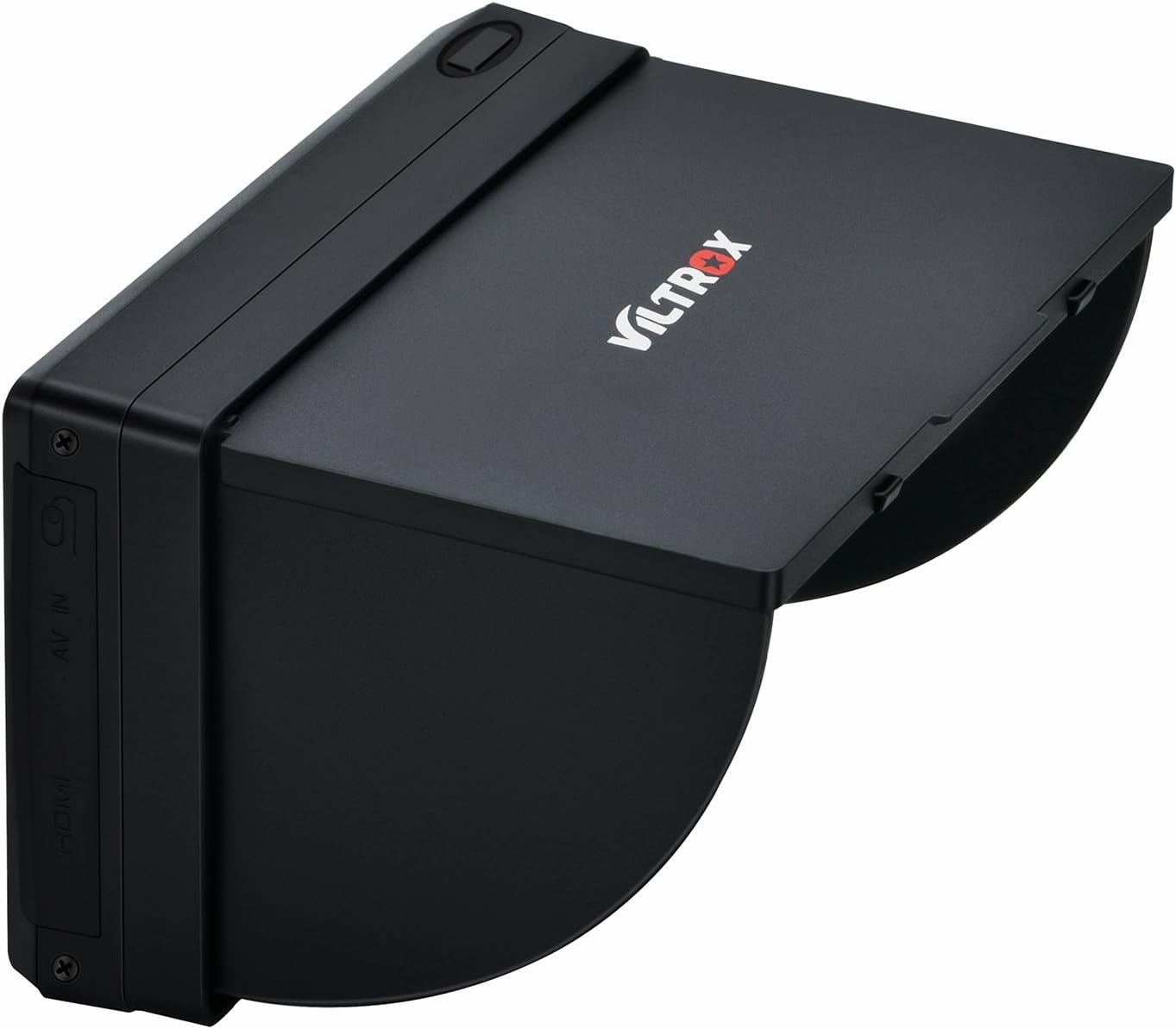

4.1-сүрөт: HDMI жана AV киргизүү порттору.
4.3 Фокусту чокустоо функциясы
"Чоңдоо" функциясы так фокустоого жардам берет. Иштетилгенде, сүрөттөгү курч четтер белгилүү бир түс менен (мисалы, кызыл, жашыл же көк) белгиленип, фокуста эмне бар экенин аныктоону жеңилдетет. Бул, айрыкча, кол менен фокустоо үчүн пайдалуу.
4.4 Пикселдик чоңойтуу
Критикалык фокусту баалоо үчүн, пикселди чоңойтуу функциясы сизге Full HD сүрөтүнүн тандалган бөлүгүн чоңойтууга мүмкүндүк берет, бул чоңойтулган, пикселге ылайыкташтырылган көрүнүштү камсыз кылат. view.
4.5 Көрсөтүү режимдери
Монитор 16:9, 4:3 жана толук экран режимдерин колдойт. Бул жөндөөлөрдү монитордун менюсу аркылуу камераңыздын чыгаруусуна же өзүңүзгө дал келтирүү үчүн тууралаңыз. viewартыкчылык берүү.
4.6 Аудио мониторинг
Камераңыздын HDMI сигналынан реалдуу убакыт режиминде аудиону көзөмөлдөө үчүн кулакчындын стерео чыгаруу порту бар.
4.2-сүрөт: Монитордун башкаруу элементтеринин жана портторунун жакындан тартылган сүрөтү.
5. Техникалык тейлөө жана кам көрүү
- Тазалоо: Монитордун экранын жана корпусун тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз. Экрандагы өжөр тактар үчүн, экранга түз эмес, кездемеге сүйкөлгөн атайын LCD тазалоочу эритмени колдонуңуз.
- Сактагыч: Колдонулбай турган учурда, мониторду чаңдан жана чийиктен коргоо үчүн берилген баштыкта сактаңыз. Аны салкын, кургак жерде, күндүн түз нурунан жана өтө жогорку температурадан алыс сактаңыз.
- Батареяга кам көрүү: Эгерде монитор көпкө чейин колдонулбаса, агып кетпеши үчүн батареяны алып салыңыз. Батареянын иштөө мөөнөтүн сактоо үчүн, колдонулбаса да, аны үзгүлтүксүз кубаттап туруңуз.
- Колдонуу: Мониторду түшүрүп албоо же катуу сокку уруудан алыс болуңуз, анткени бул ички компоненттерге же экранга зыян келтириши мүмкүн.
6. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Монитор күйбөйт. | Батарея түгөндү же туура эмес орнотулган. AC адаптери туташтырылган эмес же бузук. | Батарея толук заряддалганын жана туура салынганын текшериңиз. AC адаптери менен кубаттап көрүңүз. |
| Монитордо эч кандай сүрөт көрсөтүлгөн жок. | HDMI/AV кабели бош же бузук. Туура эмес киргизүү тандалды. Камера видео чыгарбай жатат. | Кабелдик туташууларды текшериңиз. Монитордон туура киргизүүнү (HDMI/AV) тандаңыз. Камеранын видео чыгаруу жөндөөлөрүн текшериңиз. |
| Сүрөт бүдөмүк же фокуста эмес. | Камера линзасы фокустан чыгып кеткен. Чокулоо функциясы иштетилген эмес же туура эмес коюлган. | Камера линзасынын фокусун тууралаңыз. Монитордогу сүрөттү чоңойтуу функциясын иштетип жана конфигурациялаңыз. Так жөндөө үчүн пикселди чоңойтууну колдонуңуз. |
| Кулакчындын уячасынан аудио жок. | Кулакчындар толук сайылган эмес. Камера HDMI аркылуу аудио чыгарбай жатат. | Кулакчындар бекем туташтырылганын текшериңиз. Камеранын аудио чыгаруу жөндөөлөрүн текшериңиз. |
7. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модел | DC-50 |
| Screen Size | 5 дюйм |
| Дисплей түрү | TFT HD LCD панели |
| Резолюция | 800 x 480 пиксел |
| Киргизүү порттору | HDMI, AV |
| Output Ports | Кулакчындын стерео чыгышы |
| Аспект катыштары | 16:9, 4:3, Толук экран |
| Электр камсыздоо | FM50 Батареясы же AC/DC адаптери |
| Өзгөчөлүктөр | Пикселди чоңойтуу, чокуга чыгуучу түзүлүш, күндөн коргоочу капкак |
| Продукциянын өлчөмдөрү | 5.12 x 3.43 x 1.3 дюйм |
| Элемент Салмагы | 2 фунт |
8. Кепилдик жана колдоо
Кепилдик жөнүндө маалымат жана техникалык колдоо алуу үчүн, расмий VILTROX компаниясына кайрылыңыз webсайтка же түздөн-түз кардарларды тейлөөгө кайрылыңыз. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
Өндүрүүчү: Shenzhen Jueying Technology Co., Ltd.
