Introduction
Weiser Phoenix Venetian Bronze Passage эшик туткасы кулпулоо механизмин талап кылбаган ички эшиктер үчүн иштелип чыккан. Буга коридорлордун жана шкафтардын эшиктери сыяктуу колдонмолор кирет. Анын салттуу дизайны жана Venetian Bronze жасалгасы ар кандай үй жасалгаларын толуктап турат. Туткасы артка жылдырылуучу, бул сол жана оң кол менен басылуучу эшиктерге орнотууга мүмкүндүк берет.

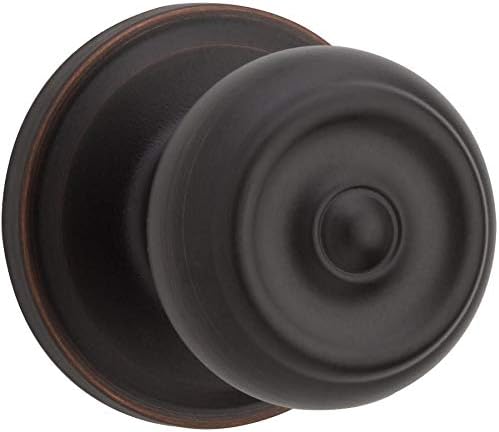

Сүрөт: Weiser Phoenix Venetian Bronze Pass эшигинин туткасы, showcasinанын салттуу дизайны жана жасалгасы.
Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз:
- 1 эшик туткаларынын топтому (ички жана тышкы)
- 1 кулпу механизми
- 1 сокку пластинасы
- Монтаждоо бурамалар
- Орнотуу боюнча колдонмо
Door Specifications
Эшиктин туура иштеши жана туура орнотулушу үчүн, анын төмөнкү талаптарга жооп берерин текшериңиз:
- Эшик калыңдыгы: 1-3/8 дюймдан 1-3/4 дюймга чейин (35 мм - 44 мм)
- Кулпунун арткы топтому: 2-3/8 дюйм же 2-3/4 дюйм (60 мм же 70 мм) үчүн жөнгө салынат
- Кайчылаш тешик: 2-1/8 дюйм (54мм)
Орнотуу жана орнотуу
Weiser Phoenix Passage эшик туткасын орнотуу жөнөкөй жана адатта бурагыч менен бүтүрсө болот.
- эшикти даярдоо: Эшиктин тешиктери жана арткы бөлүгү туура экенин текшериңиз. Эгерде бар болгон тутканы алмаштырып жатсаңыз, эски жабдыктарды алып салыңыз.
- Latch орнотуу: Кулпу механизмин эшиктин четиндеги тешикке салыңыз. Кулпу болтунун эшиктин алкагына караганын текшериңиз. Аны берилген бурамалар менен бекитиңиз. Кулпу 2-3/8 дюймдук же 2-3/4 дюймдук арткы бөлүккө туура келгидей кылып жөнгө салынат.
- Тышкы тутканы орнотуу: Сырткы тутка топтомун 2-1/8 дюймдук туурасынан кеткен тешик аркылуу өткөрүп, шпиндель кулпу механизми менен бир сызыкта экенин текшериңиз.
- Ички баскычты орнотуу: Ички тутка жыйындысын шпиндельдин үстүнө коюп, бекитүүчү мамыларды сырткы жыйындыдагы тешиктер менен тегиздеңиз.
- Баскычтарды бекитиңиз: Ички жана тышкы туткалардын жыйындыларын берилген бурамалар менен бириктирип бекитиңиз. Жылмакай иштешин камсыз кылуу үчүн бекем бекитиңиз, бирок өтө катуу тартпаңыз.
- Strike Plate орнотуу: Уктоочу пластинканы эшиктин рамкасына бекитип, аны бекиткич болт менен тегиздеңиз. Бурамалар менен бекитиңиз.
- Сыноо операциясы: Эшикти бир нече жолу ачып-жабыңыз, туткаларды бурап, кулпусу артка тартылып, бекитилбестен жылмакай созулуп жатканын текшериңиз.
Иштөө нускамалары
Weiser Phoenix Passage эшик туткасы – оңой жетүү үчүн иштелип чыккан кулпуланбаган механизм. Бул тутка менен жабдылган эшикти ачуу үчүн:
- Ички же тышкы баскычын кармаңыз.
- Баскычты эки багытка (сааттын жебеси боюнча же сааттын жебесине каршы) буруңуз.
- Эшикти түртүп же тартыңыз.
Кулпу буралганда артка тартылып, эшик жабылганда автоматтык түрдө созулуп, эшикти бекитпестен ордунда кармап турат.
Кароо жана тейлөө
Weiser Phoenix эшик туткаңыздын көрүнүшүн жана функционалдуулугун сактоо үчүн төмөнкү көрсөтмөлөрдү аткарыңыз:
- Тазалоо: Баскычты жумшак, d менен тазалаңызamp кездеме. Абразивдүү тазалагычтардан, эриткичтерден же катуу химиялык заттардан алыс болуңуз, алар финишке зыян келтириши мүмкүн.
- Майлоо: Эгерде кулпу механизми убакыттын өтүшү менен катып калса, кулпунун болтуна бир аз өлчөмдө силикон негизиндеги майлоочу каражатты колдонсо болот. Май негизиндеги майлоочу материалдарды колдонбоңуз, анткени алар чаңды жана таштандыларды өзүнө тартып алышы мүмкүн.
- Катуулоо: Бекитүүчү бурамалардын бекемдигин мезгил-мезгили менен текшерип туруңуз. Эгерде туткалар бошоп калгандай сезилсе, бекем бекитилишин камсыз кылуу үчүн бурамаларды акырын бекемдеңиз.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Тумшугу бошоп же чайпалып турат. | Монтаждоо бурамдары бош. | Ички жана тышкы туткаларды бириктирген бекитүүчү бурамаларды бекемдеңиз. |
| Лач тегиз артка тартпайт. | Латча механизминдеги сыныктар же майлоонун жоктугу. | Кулпунун механизмин тазалаңыз. Кулпунун болтуна бир аз өлчөмдө силикон негизиндеги майлоочу каражатты сүйкөңүз. |
| Эшик жакшы жабылбайт же шыңгыраган үн чыгарат. | Сокку пластинасынын туура эмес жайгашуусу. | Кулпу болту менен туура тегиздөө үчүн эшиктин рамасындагы эпкиндүү пластинанын абалын тууралаңыз. |
| Тутманы буруу кыйын. | Бекитүү бурамалары өтө катуу тартылган же компоненттер туура эмес тегизделген. | Бекитүүчү бурамаларды бир аз бошотуп, кайра сынап көрүңүз. Орнотуу учурунда бардык компоненттердин туура тегизделгенин текшериңиз. |
Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | Weiser |
| Модель номери | 9GA1010-015 |
| Стиль | Коридор/Шкаф (өтмөк) |
| Түс | Венециялык коло |
| Бүтүрүү | Brushed |
| Форма | Тегерек |
| Handle Type | баскыч |
| Кулпу түрү | Кулпу жок |
| Эшиктин калыңдыгынын шайкештиги | 1-3/8" - 1-3/4" |
| Latch Backset | Жөнгө салынуучу 2-3/8" - 2-3/4" |
| Кайчылаш бургулоо | 2-1/8" |
| Элемент Салмагы | 480 г |
| Продукциянын өлчөмдөрү | 11.58 x 7.59 x 7.59 см |
| Өзгөчө өзгөчөлүк | Орнотуу оңой |
Кепилдик маалымат
Бул Weiser продуктусу төмөнкүлөр менен келет 30 күндүк кепилдикМеханикалык жана жасалгалоо кепилдиктери боюнча так маалымат алуу үчүн, сатып алууңузга тиркелген документтерди караңыз же расмий Weiser дүкөнүнө баш багыңыз. webсайт.
Кардарларды колдоо
Көбүрөөк жардам, техникалык колдоо же кепилдик боюнча дооматтар үчүн Weiser кардарларды тейлөө кызматына кайрылыңыз. Байланыш маалыматын жана кошумча ресурстарды расмий Weiser сайтынан таба аласыз. webсайт:
Weiser's расмий сайтына баш багыңыз Webсайт
Колдоо кызматына кайрылганда моделиңиздин номерин (9GA1010-015) жана сатып алуу жөнүндө маалыматты даярдап коюңуз.
