1. Киришүү
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Gree Multi21+ Tri-Zone Mini Split Air Conditioner Heat Pump. Please read this manual thoroughly before operating the unit and retain it for future reference.
2. Коопсуздук маалыматы
Колдонуучуга же башка адамдарга зыян келтирбөө жана мүлктүк зыян келтирбөө үчүн төмөнкү көрсөтмөлөрдү аткаруу керек. Көрсөтмөлөрдү этибарга албагандыктан туура эмес иштөө зыян келтириши же бузулушу мүмкүн.
- Installation must be performed by a state-licensed HVAC contractor to ensure proper function and warranty validity.
- Агрегатты өзүңүз оңдоого же өзгөртүүгө аракет кылбаңыз. Квалификациялуу тейлөө кызматкерлерине кайрылыңыз.
- Электр энергиясы блоктун мүнөздөмөлөрүнө (208/230V) дал келишин текшериңиз.
- Тышкы блоктун айланасын тоскоолдуктардан алыс кармаңыз.
- Манжаларды же нерселерди аба кирүүчү/чыгаруучу тешиктерине киргизбеңиз.
3. Продукт бүтүп калдыview
The Gree Multi21+ Tri-Zone system is an inverter-driven mini split air conditioner and heat pump designed to provide heating and cooling for up to three separate zones. It utilizes eco-friendly R410A refrigerant.

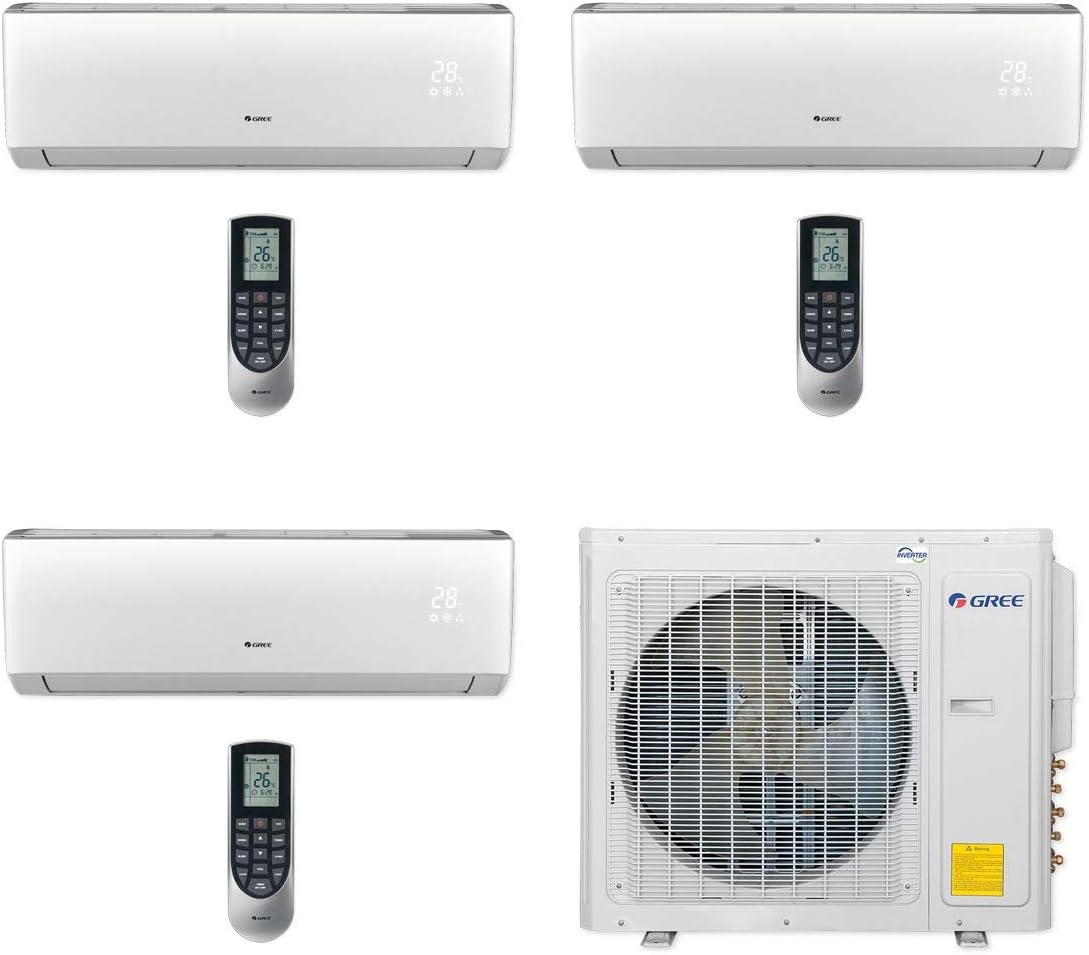

Сүрөт: бүттүview of the Gree Multi21+ Tri-Zone system, showing the outdoor condenser unit, three indoor wall-mounted units, and their respective remote controls.
Image: A single Gree indoor wall-mounted unit, displaying a temperature of 28 degrees Celsius, alongside its wireless remote control.
Негизги өзгөчөлүктөрү:
- G10 инвертор технологиясы: Provides energy savings, reduced outdoor noise, and stable room temperatures.
- Tri-Zone Capability: Heats and cools up to three independent zones without distribution boxes.
- High SEER Rating: SEER 21 for efficient operation.
- Wi-Fi жөндөмдүү: Optional Wi-Fi kit (sold separately) allows remote control via smartphone.
- Heating and Cooling Functionality: Жыл бою ыңгайлуулукту камсыз кылат.
Image: A collection of icons highlighting key product features and certifications, including warranty, Wi-Fi readiness, heating and cooling capabilities, AHRI certification, G10 Inverter Technology, ETL listing, and Energy Star rating.
4. Орнотуу жана орнотуу
4.1 Орнотууга чейинки талаптар
- Саптар топтому: Three 1/4" x 3/8" line sets are required (not included).
- Кесиптик орнотуу: Installation must be performed by a state-licensed HVAC contractor. This is crucial for safety, optimal performance, and warranty eligibility.
- Электр камсыздоо: A dedicated 208/230V electrical circuit is necessary.
4.2 System Components and Placement
The system consists of one outdoor condenser unit and three indoor wall-mounted units. Each indoor unit is connected to the outdoor unit via refrigerant lines and electrical wiring.
Image: An isometric floor plan view demonstrating how a multi-zone system can maintain different temperatures (e.g., 70°, 68°, 72°) in separate rooms from a single outdoor unit.
5. Иштөө нускамалары
5.1 Алыстан башкаруу функциялары
The wireless remote control allows you to manage all functions of your indoor unit. Ensure there are no obstructions between the remote and the indoor unit's receiver.
Сүрөт: деталдуу view of the Gree mini split remote control, highlighting its LCD screen and various function buttons for mode selection, fan speed, temperature adjustment, and other settings.
- Кубат баскычы: Агрегатты КҮЙГҮЗӨТ же ӨЧҮРөт.
- MODE баскычы: Иш режимдери (Авто, Муздатуу, Кургак, Жылытуу, Желдетүүчү) аркылуу өтөт.
- FAN баскычы: Adjusts fan speed (Auto, Low, Med, High).
- Температура баскычтары (▲/▼): Белгиленген температураны жогорулатат же азайтат.
- SWING баскычы: Controls the louver's vertical swing.
- SLEEP баскычы: Тынч иштөө жана энергияны үнөмдөө үчүн уйку режимин иштетет.
- ТАЙМЕР КҮЙГҮЗҮҮ/ӨЧҮРҮҮ: Sets the unit to turn ON or OFF automatically.
- TURBO баскычы: Тез муздатууну же жылытууну иштетет.
- X-FAN Button: Runs the fan for a short period after shutdown to dry the coil.
- I FEEL Button: Activates the remote's built-in temperature sensor for more precise room temperature control.
- ЖАРЫК баскычы: Turns the indoor unit's display light ON or OFF.
- СААТ баскычы: Учурдагы убакытты орнотот.
5.2 Иштөө режимдери
Your Gree mini split offers several operating modes to suit your comfort needs:
Image: A visual representation of the air conditioner's dual functionality, showing cool air with snowflakes on one side and warm air with a sun/snowflake icon on the other, indicating both cooling and heating capabilities.
- COOL режими: Бөлмөнүн температурасын төмөндөтүү үчүн муздатууну камсыз кылат.
- ЖЫЛЫТУУ режими: Бөлмөнүн температурасын көтөрүү үчүн жылытууну камсыз кылат.
- КУРГАК режими: Dehumidifies the room by removing excess moisture.
- ФАН режими: Абаны жылытуусуз жана муздатуусуз айлантат.
- AUTO режими: Түзмөк бөлмөнүн температурасына жана сиз койгон температурага жараша тиешелүү режимди (Муздатуу, Жылытуу же Вентилятор) автоматтык түрдө тандайт.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин аппаратыңыздын оптималдуу иштешин жана узак иштөөсүн камсыз кылат.
6.1 Аба чыпкасын тазалоо
- Жыштыгы: Clean air filters every two weeks or more frequently depending on usage and air quality.
- Процедура:
- Ички блоктун алдыңкы панелин ачыңыз.
- Аба чыпкаларын алып салыңыз.
- Wash filters with lukewarm water and mild detergent.
- Кылдаттык менен жууп, кайра салуудан мурун толугу менен кургатуу керек.
6.2 Сырткы блокко кам көрүү
- Periodically check the outdoor unit for debris, leaves, or other obstructions.
- Ensure the area around the outdoor unit is clear to allow for proper airflow.
- Электрдик тетиктерге түздөн-түз суу чачпаңыз.
7. Кыйынчылыктарды
Кызматка кайрылуудан мурун, төмөнкү жалпы маселелерди текшериңиз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Бирдик башталбайт | No power; remote control batteries low; timer set. | Check circuit breaker; replace batteries; cancel timer setting. |
| Жетишсиз муздатуу/жылытуу | Dirty air filters; blocked outdoor unit; windows/doors open; incorrect mode. | Clean filters; clear obstructions; close openings; select correct mode. |
| Адаттан тышкаркы ызы -чуу | Loose parts; foreign objects; refrigerant flow. | Contact a licensed HVAC technician if persistent or loud. Minor gurgling is normal. |
| Ички блоктон суунун агып чыгышы | бөгөттөлгөн дренаждык шланг; туура эмес орнотуу. | Contact a licensed HVAC technician. |
8. Техникалык шарттар
Detailed technical specifications for the Gree Multi21+ Tri-Zone system, model MULTI30CVIR300.
| Спецификация | Нарк |
|---|---|
| Модель номери | MULTI30CVIR300 |
| Муздатуу күчү | 30,000 Британ жылуулук бирдиги (BTU) |
| Тtage | 230 вольт |
| Сезондук энергияны натыйжалуулук коэффициенти (SEER) | 21 |
| Муздаткыч | R-410A |
| Элемент Салмагы | 212 фунт |
| Продукциянын өлчөмдөрү (тышкы блок) | 10 x 29 x 11 inches (approximate, specific to outdoor unit) |
| Өзгөчө өзгөчөлүк | Жылытуу жана муздатуу функциясы |
8.1 Өлчөмдөрү
Image: A table detailing the width, height, and depth measurements for different BTU capacities of both indoor and outdoor units within the Vireo+ Multi series.
9. Кепилдик маалыматы
Gree provides the following warranty for this product:
- Бөлүктөр: 5-year limited warranty on parts.
- Компрессор: 7-year limited warranty on the compressor.
Маанилүү: To be eligible for warranty coverage, installation must be performed by a state-licensed HVAC contractor. Failure to comply may void the warranty.
10. Кардарларды колдоо кызматы
For technical assistance, warranty claims, or service inquiries, please contact your authorized Gree dealer or a licensed HVAC professional. Refer to your purchase documentation for specific contact details.
