1. Киришүү
This manual provides essential information for the safe and effective operation, setup, and maintenance of your Einhell Power X-Change 140Nm Cordless Impact Driver TE-CI 18/1 Li Solo. Please read these instructions carefully before using the tool and keep them for future reference. This product is designed for driving and removing screws and for light drilling tasks in wood and metal, utilizing its impact mechanism for high torque applications.
2. Жалпы коопсуздук нускамалары
Always observe the following safety precautions when using power tools to prevent electric shock, fire, and serious injury.
- Жумуш аймагынын коопсуздугу: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
- Электр коопсуздугу: Түтүктөр, радиаторлор, диапазондор жана муздаткычтар сыяктуу жерге туташтырылган же жерге туташтырылган беттерге денеге тийбеңиз. Денеңиз жерге туташтырылган же жерге туташтырылган болсо, электр тогуна урунуп калуу коркунучу жогору.
- Жеке коопсуздук: Always wear eye protection. Use safety glasses, goggles, or a face shield. Wear hearing protection when operating the tool for extended periods. Dress properly; do not wear loose clothing or jewelry. Keep your hair, clothing, and gloves away from moving parts.
- Куралды колдонуу жана кам көрүү: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Ал иштелип чыккан ылдамдыкта ишти жакшыраак жана коопсуз кылат. Оңдоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда батарейканы электр шайманынан ажыратыңыз.
- Батарея пакетин колдонуу жана сактоо: Өндүрүүчү белгилеген заряддагыч менен гана заряддаңыз. Батареянын бир түрүнө ылайыктуу заряддагыч башка батарея таңгагы менен колдонулганда өрт коркунучун жаратышы мүмкүн. Электр шаймандарын атайын дайындалган батарея топтомдору менен гана колдонуңуз.
3. Продукт бүтүп калдыview жана өзгөчөлүктөрү
The Einhell TE-CI 18/1 Li Solo is a cordless impact driver designed for efficient screwdriving tasks. It is part of the Power X-Change family, allowing for interchangeable battery use with other Einhell tools.
- Жогорку момент чыгаруу: Delivers up to 140 Nm of torque, suitable for driving large or long screws.
- Өзгөрмө ылдамдыкты башкаруу: Electronic speed control allows for precise adjustment, ideal for delicate applications.
- 1/4" Hex Bit Mount: Features a 6.35 mm (1/4") hexagon fitting for quick and secure bit changes.
- Интегралдык LED жарыктандыруу: Three power LEDs provide optimal illumination of the work area.
- Эргономикалык дизайн: Short, lightweight design with Softgrip surfaces ensures comfortable and tireless operation.
- Туруктуу курулуш: Features an aluminum housing and rubber supports for enhanced protection and ruggedness.
- Кур клип: A practical belt clip is included for convenient carrying and access during work.
Figure 1: The Einhell TE-CI 18/1 Li Solo Cordless Impact Driver, illustrating its compact design and the Power X-Change battery interface (battery sold separately).
4. Орнотуу
4.1 Батареяны орнотуу (Батарея жана кубаттагыч өзүнчө сатылат)
- Ensure the battery is fully charged using an Einhell Power X-Change charger.
- Align the battery pack with the base of the impact driver.
- Slide the battery pack into the tool until it clicks securely into place. Ensure it is firmly seated before operation.
- To remove the battery, press the release button(s) on the sides of the battery pack and slide it out.
4.2 Bit Insertion and Removal
The impact driver uses a 1/4" (6.35 mm) hexagon fitting for impact-resistant bits.
- Pull the quick-change chuck sleeve forward.
- Insert the hexagon bit fully into the chuck.
- Release the sleeve. The bit should be securely locked in place. Pull on the bit to confirm it is properly seated.
- To remove the bit, pull the sleeve forward again and extract the bit.

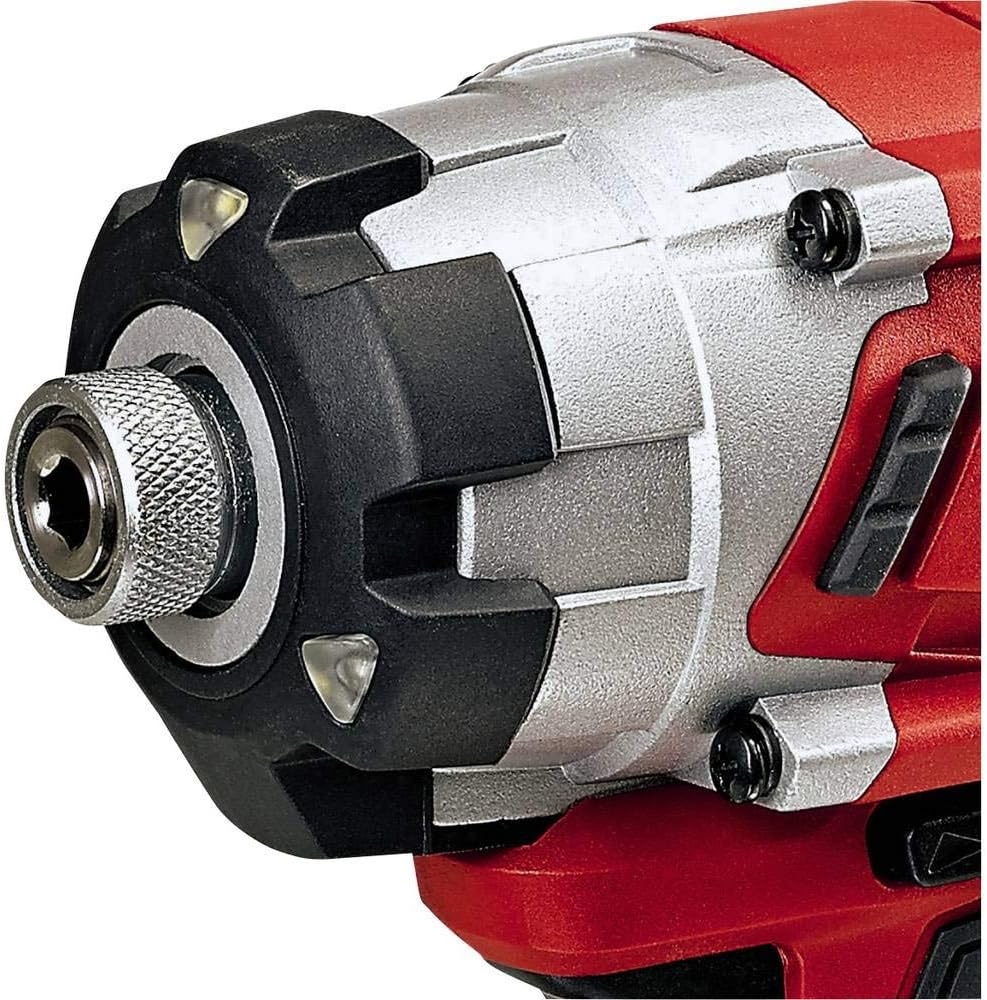

Figure 2: Detail of the 1/4" hex bit mount and the three integrated LED lights, providing clear visibility of the work area.
5. Иштөө нускамалары
5.1 Күйгүзүү/өчүрүү жана ылдамдыкты көзөмөлдөө
- Баштоо: Press the ON/OFF switch (trigger). The integrated LEDs will illuminate the work area.
- Ылдамдыкты жөндөө: The speed of the impact driver is controlled by the pressure applied to the ON/OFF switch. Pressing lightly results in lower speed, while pressing fully increases the speed up to 2300 RPM.
- Токтотуу: ON/OFF которгучту бошотуңуз.
5.2 Айлануу багыты
The direction of rotation (forward/reverse) is controlled by the selector switch located above the trigger.
- Forward Rotation (Screwing In): Push the selector switch to the left.
- Reverse Rotation (Screwing Out): Push the selector switch to the right.
- Lock Position: When the selector switch is in the middle position, the ON/OFF switch is locked, preventing accidental activation. Always engage the lock when not in use or when changing bits.
5.3 Using the Impact Driver
- Select the appropriate impact-resistant bit for your screw type and material.
- Position the bit firmly on the screw head.
- Start the tool by gently pressing the trigger, increasing pressure as needed. The impact mechanism will engage automatically when resistance is met, providing additional torque.
- Maintain a firm grip on the tool. The low reverse torque design helps reduce strain on the user.
Figure 3: An individual demonstrating the use of the Einhell impact driver for driving a screw into a wooden surface, highlighting its practical application.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин таасирлүү драйвериңиздин узак өмүрүн жана оптималдуу иштешин камсыз кылат.
- Тазалоо: Ар бир колдонуудан кийин, шаймандын корпусун жумшак,amp cloth. Do not use harsh chemicals or abrasive cleaners. Ensure ventilation openings are free from dust and debris.
- Сактагыч: Store the impact driver and battery pack in a dry, secure location, away from direct sunlight and extreme temperatures. Ensure the battery is removed from the tool before storage.
- Текшерүү: Periodically check all screws and fasteners for tightness. Inspect the power tool for any signs of damage or wear. Do not use a damaged tool.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Курал башталбайт. | Battery not charged or improperly inserted. Selector switch in lock position. | Charge battery. Ensure battery is fully inserted. Move selector switch to forward or reverse. |
| Төмөнкү күч же аткаруу. | Low battery charge. Incorrect bit for application. Overheating. | Recharge battery. Use appropriate impact-rated bit. Allow tool to cool down. |
| Бит коопсуз кармабайт. | Chuck sleeve not fully released. Bit not fully inserted. | Ensure chuck sleeve snaps back into place. Push bit in completely. |
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | Эйнхелл |
| Модель номери | TE-CI 18/1 Li Solo (4510034) |
| Power Source | Battery Powered (18V Power X-Change) |
| Максималдуу айлануу ылдамдыгы | 2300 RPM |
| Максималдуу момент | 140 Ньютон метр |
| Bit Mount | 1/4" (6.35 mm) Hexagon |
| Тtage | 18 вольт |
| Элемент Салмагы | 1.18 килограмм (2.58 фунт) |
| Продукциянын өлчөмдөрү | 7.8"L x 3.03"W x 6.65"H |
| Материал | Rubber, Aluminium |
| Камтылган компоненттер | Akku-Schlagschrauber (Impact Driver Body Only) |
| Батареялар камтылганбы? | Жок |
| Батареялар керекпи? | Yes (18V Lithium Ion) |
9. Кепилдик жана колдоо
Einhell Power Tools come with a standard 2-year warranty. An additional 1-year warranty is available upon product registration, extending the total warranty period to 3 years. For warranty claims, technical support, or spare parts, please contact Einhell customer service or visit the official Einhell webсайт.
The intelligent ABS Battery Electronics and high-performance Li-Ion cells in Power X-Change batteries ensure efficiency, reliability, and durability.
