Behringer DS2800 Professional 2-Input 8-Output Distribution Splitter

1. Киришүү

The Behringer DS2800 is an ultra-flexible and easy-to-use distribution splitter designed for professional audio applications. This device allows for efficient distribution of audio signals, making it ideal for commercial sound systems, live events, and studio setups. It features two inputs and eight outputs, providing versatile signal routing capabilities.

Figure 1.1: Behringer DS2800 Distribution Splitter - Front View

2. Маанилүү коопсуздук нускамалары

Please read and follow all safety instructions before operating the DS2800. Retain these instructions for future reference.

• Кубат булагы: Агрегатты көрсөтүлгөн көлөмдөгү AC розеткага гана туташтырыңызtage.
• Вентиляция: Адекваттуу вентиляцияны камсыз кылыңыз. Вентиляция тешиктерин жаап албаңыз.
• Суу жана ным: Do not expose this apparatus to rain or moisture. Do not place objects filled with liquids on the apparatus.
• Жылуулук: Радиаторлор, жылуулук регистрлери, мештер же башка аппараттар (анын ичинде) сыяктуу жылуулук булактарынын жанына койбоңуз. ampкөтөргүчтөр) жылуулукту пайда кылуучу.
• Кабелдер: Электр шнурунун басылып кетүүсүнөн же кысып калуудан сактаңыз, өзгөчө сайгычтарда, розеткаларда жана алар аппараттан чыга турган жеринде.
• Тейлөө: Бардык тейлөөлөрдү квалификациялуу тейлөө кызматкерлерине тапшырыңыз. Аппарат кандайдыр бир зыянга учураганда, мисалы, кубат берүүчү шнур же сайгыч бузулганда, суюктук төгүлгөндө же аппараттын ичине нерселер түшкөндө, аппарат жамгырга же нымдуулукка дуушар болгондо, нормалдуу иштебей калганда тейлөө талап кылынат. , же түшүрүлгөн.
• Тазалоо: Кургак чүпүрөк менен гана тазалаңыз.

3. Пакеттин мазмуну

Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:

• 1 x Behringer DS2800 2-Input 8-Output Distribution Splitter
• 1 x Кубат кабели
• 1 x Колдонуучунун колдонмосу (бул документ)

Эгерде кандайдыр бир буюмдар жок же бузулуп калса, дароо дилериңизге кайрылыңыз.

4. Продукт бүтүп калдыview

4.1 алдыңкы панели

4.1-сүрөт: Алдыңкы панелдин башкаруу элементтери жана индикаторлору

The front panel of the DS2800 provides all necessary controls and indicators for monitoring and adjusting audio levels.

• КИРГИЗҮҮ A / КИРГИЗҮҮ B: These sections display the input signal status for channels A and B.
• LEVEL Controls (1-8): Independent rotary controls for adjusting the output level of each of the eight channels.
• LED метрлер: Each output channel features a multi-segment LED meter (SIG, -24, -12, 0, CLIP) to indicate signal presence, level, and clipping.
• POWER которуштуруу: Toggles the unit's power ON/OFF.

4.2 Арткы панель

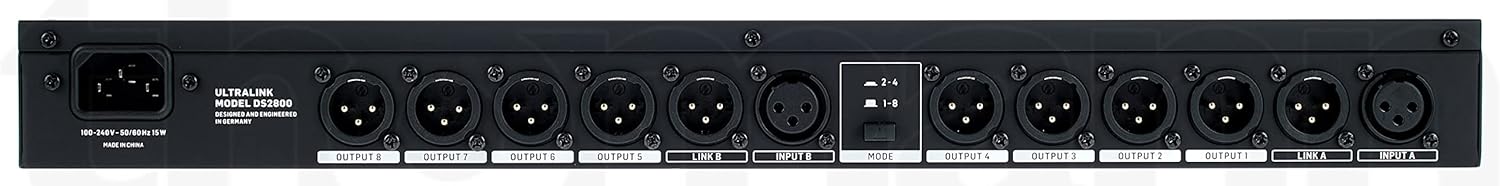

Сүрөт 4.2: Арткы панелдик байланыштар

Арткы панелде бардык аудио киргизүү жана чыгаруу туташуулары, ошондой эле кубат киргизгичи жайгашкан.

• AC IN: Камтылган электр кабелин туташтыруу үчүн стандарттуу IEC электр кирүүчү.
• INPUT A / INPUT B (XLR): Balanced XLR inputs for connecting your audio sources.
• LINK (XLR): An XLR output that mirrors the signal from Input A, allowing for cascading multiple DS2800 units or sending the signal to another device.
• РЕЖИМ которуштуруу: Selects between two operational modes:
  • 1-2/4: In this mode, Input A feeds outputs 1-4, and Input B feeds outputs 5-8.
  • 1-8: In this mode, Input A feeds all eight outputs (1-8). Input B is inactive.
• OUTPUTS 1-8 (XLR): Balanced XLR outputs for connecting to amplifiers, powered speakers, or other audio equipment.

5. Орнотуу

Follow these steps to set up your Behringer DS2800:

1. Жайгашкан жери: Place the DS2800 on a stable surface or mount it in a standard 19-inch equipment rack. Ensure adequate space around the unit for ventilation.
2. Кубат туташуу: Connect the supplied power cable to the AC IN socket on the rear panel and then to a suitable AC power outlet. Ensure the POWER switch on the front panel is in the OFF position before connecting.
3. Киргизүү байланыштары: Connect your audio source(s) to the INPUT A and/or INPUT B XLR connectors on the rear panel using high-quality XLR cables.
4. Чыгуу туташуулары: Connect the OUTPUTS 1-8 XLR connectors to your receiving devices (e.g., power amplifiers, active speakers, mixing consoles) using high-quality XLR cables.
5. Режим тандоо: Set the MODE switch on the rear panel to your desired operational mode (1-2/4 for two inputs to four outputs each, or 1-8 for one input to all eight outputs).
6. Баштапкы деңгээлдеги жөндөөлөр: Before powering on, set all LEVEL controls on the front panel to their minimum (fully counter-clockwise) position.

6. Иштөө нускамалары

Once the DS2800 is connected, you can begin operation:

1. Күйгүзүү: Turn on all connected audio equipment (mixers, amplifiers) first, then switch the POWER button on the DS2800 to the ON position.
2. Сигнал киргизүү: Send an audio signal to the selected input(s) (Input A and/or Input B).
3. Чыгаруу деңгээлдерин тууралоо: Slowly turn the LEVEL controls clockwise for each active output channel (1-8) until the desired volume is achieved. Monitor the LED meters to ensure the signal is not clipping (CLIP LED should not illuminate consistently). Aim for the 0 dB LED to light up occasionally for optimal signal-to-noise ratio.
4. Мониторинг: Observe the LED meters for each channel. The 'SIG' LED indicates signal presence. The '-24', '-12', and '0' LEDs indicate signal strength in dB. The 'CLIP' LED indicates that the signal is too strong and is causing distortion; reduce the level if this LED lights up frequently.

Figure 6.1: Detail of Level Control and LED Meter

Using the LINK Output: The LINK output mirrors the signal from Input A. This is useful for sending the input signal to another device or for daisy-chaining multiple DS2800 units to expand the number of outputs.

7. Техникалык тейлөө

The Behringer DS2800 requires minimal maintenance to ensure long-term performance.

• Тазалоо: Regularly wipe the unit with a soft, dry cloth to remove dust and dirt. Do not use liquid cleaners, abrasive cleaners, or solvents, as these may damage the finish or internal components.
• Вентиляция: Ensure that the ventilation slots are free from dust and obstructions to prevent overheating.
• Сактагыч: Эгерде түзмөктү узак убакытка сактап жатсаңыз, аны электр тармагынан сууруп, салкын, кургак жерде, күн нуру түз тийбеген жана өтө жогорку температурадан алыс сактаңыз.

8. Кыйынчылыктарды

If you encounter issues with your DS2800, refer to the following common problems and solutions:

If the problem persists after trying these solutions, please contact Behringer customer support or a qualified service technician.

9. Техникалык шарттар

Technical specifications for the Behringer DS2800:

10. Кепилдик жана колдоо

Кепилдик маалыматы жана техникалык колдоо үчүн расмий Behringerге кайрылыңыз webсайтка кайрылыңыз же жергиликтүү Behringer дистрибьютериңиз менен байланышыңыз. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.

Behringer is a brand of Music Tribe. For the most up-to-date information and support resources, visit Music Tribe's Behringer page.
