Hunter Fan 42 дюймдук шып желдеткич модели CC5C22C19 колдонуу боюнча колдонмо

Introduction

This manual provides detailed instructions for the safe installation, operation, and maintenance of your Hunter 42-inch Ceiling Fan with Bowl Light Kit, Model CC5C22C19. This fan is designed for small rooms and features a traditional style with a brushed nickel finish and reversible blades. It includes a three-speed WhisperWind motor for quiet and powerful performance, along with dimmable, energy-efficient LED bulbs.

Коопсуздук маалыматы

Орнотууну баштоодон мурун бардык нускамаларды кылдат окуп чыгыңыз. Бул нускамаларды аткарбоо электр шокуна, өрткө же жеке жаракатка алып келиши мүмкүн.

• Орнотуудан же тейлөөдөн мурун автоматтык өчүргүчтө электр энергиясы өчүрүлгөнүн текшериңиз.
• Бардык зымдар улуттук жана жергиликтүү электр эрежелерине ылайык болушу керек. Эгерде сиз зымдарды жакшы билбесеңиз, квалификациялуу электрикке кайрылыңыз.
• Монтаждоо структурасы желдеткичтин салмагын (болжол менен 25 фунт) көтөрө алгыдай болушу керек.
• Желдеткичти бычактары же корпусу бузулган учурда иштетпеңиз.
• Keep hands, tools, and other objects away from the fan blades when in operation.
• Бул желдеткич имараттын ичинде колдонуу үчүн гана.

Пакеттин мазмуну

Монтаждоону баштоодон мурун бардык компоненттер бар экендигин текшериңиз.

• Мотор корпусунун монтажы
• 5 Fan Blades (Reversible: Brazilian Cherry / Harvest Mahogany)
• 5 Blade Brackets
• Light Kit Assembly with Painted Cased White Glass Bowl
• 2 x 6.5W Dimmable LED Bulbs
• Чатыр жана орнотуучу кронштейн
• 3 дюймдук төмөн
• 2 дюймдук төмөн
• Аппараттык пакет (буроолор, шайбалар, зым гайкалар)
• Тартуу чынжырлары

Figure 1: ашыкview of the Hunter 42-inch Ceiling Fan with Light Kit.

Орнотуу жана орнотуу

1. Желдеткичти орнотуу

The Hunter fan features an Installer's Choice three-position mounting system, allowing for standard, low, or angled mounting. Choose the appropriate downrod (3-inch or 2-inch) based on your ceiling height and desired blade clearance.

1. Автоматтык өчүргүчтөн электр кубатын өчүрүңүз.
2. Secure the mounting bracket to the ceiling junction box. Ensure the junction box is securely fastened to the building structure and can support the fan's weight.
3. Assemble the downrod to the motor housing, feeding the electrical wires through the downrod.
4. Carefully lift the fan assembly and hang it from the mounting bracket using the provided hook or ball-and-socket system.

Figure 2: Detail of the fan's motor housing and canopy connection point.

2. Зымдарды туташтыруу

Follow all local and national electrical codes. If you are unsure about wiring, consult a qualified electrician.

1. Connect the fan's electrical wires to the household wiring using the provided wire nuts. Typically, this involves connecting the black fan wire to the black household wire (hot), the white fan wire to the white household wire (neutral), and the green/bare copper fan wire to the green/bare copper household wire (ground).
2. Бардык зымдарды бириктирүүчү кутуга кылдаттык менен салыңыз.

3. Attaching Blades and Light Kit

1. Attach each fan blade to a blade bracket using the provided screws. Ensure they are securely fastened.
2. Attach the blade brackets to the motor housing.
3. Connect the light kit wiring to the fan motor wiring as per the instructions.
4. Install the two 6.5W LED bulbs into the light kit sockets.
5. Secure the painted cased white glass bowl to the light kit assembly.

Сүрөт 3: Жакын пландан view of a blade arm and the light kit attachment point.

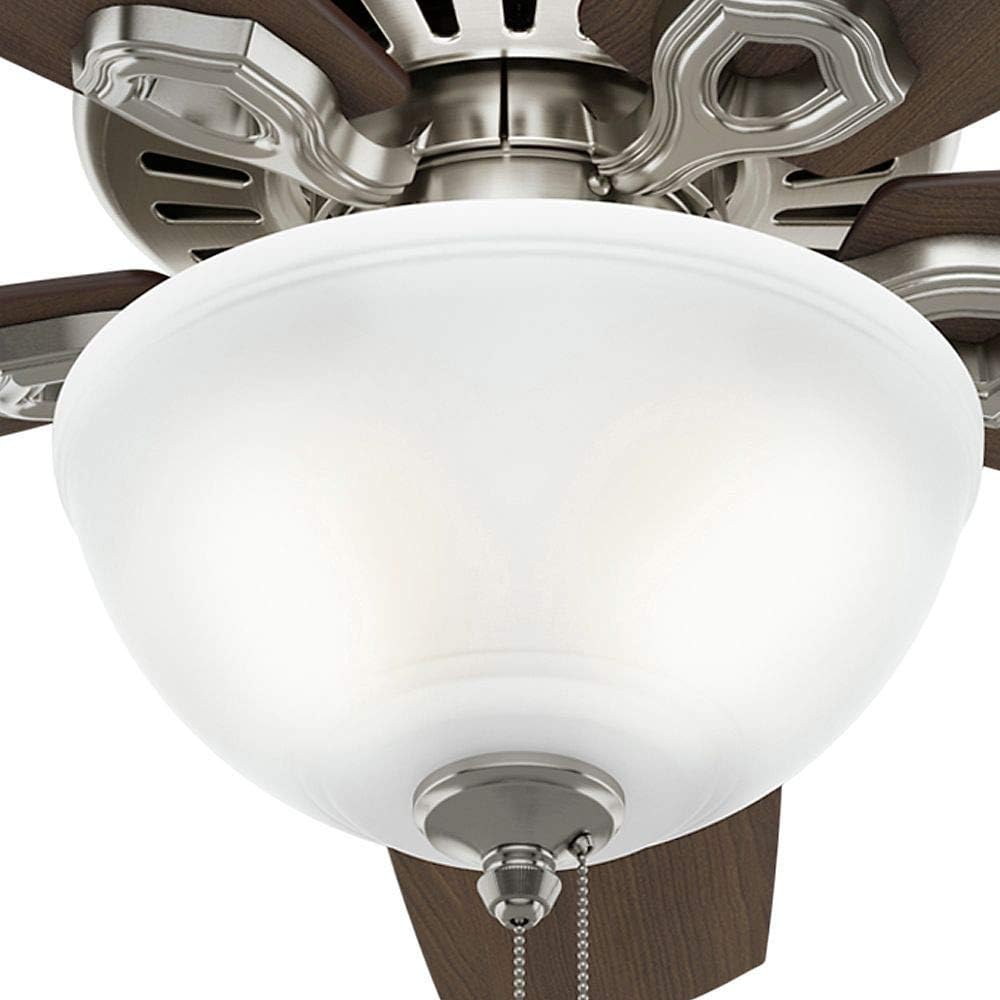

Figure 4: Detail of the painted cased white glass bowl.

Иштөө нускамалары

Your Hunter ceiling fan is operated using two pull chains.

• Желдетүүчү ылдамдыкты көзөмөлдөө: One pull chain controls the fan speed. Pull the chain repeatedly to cycle through high, medium, low, and off settings.
• Жарыкты башкаруу: The other pull chain controls the light. Pull the chain to turn the light on or off. The included LED bulbs are dimmable, which may require a compatible wall dimmer switch (not included) for dimming functionality, or the pull chain may offer multiple brightness levels depending on the specific light kit design.
• Reversible мотор: A slide switch on the motor housing allows you to reverse the direction of the fan blades. In warm weather, operate the fan counter-clockwise to create a downdraft for a cooling effect. In cool weather, operate the fan clockwise at a low speed to create an updraft, circulating warm air near the ceiling without creating a direct draft.

Техникалык тейлөө

• Тазалоо: Clean the fan's exterior surfaces with a soft, damp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз, алар финишке зыян келтириши мүмкүн.
• Бычакты багуу: Periodically check blade screws for tightness. Loose blades can cause wobbling and noise.
• Электр лампалары: Replace LED bulbs only with bulbs of the same type and wattage (6.5W dimmable LED). Ensure power is off before replacing bulbs.
• Жылдык текшерүү: Annually inspect all connections and mounting hardware to ensure they remain secure.

Проблемаларды чечүү

If you experience issues with your fan, consult the following table before contacting support.

Техникалык шарттар

Кепилдик жана колдоо

This Hunter Fan product comes with a 90-day limited warranty. For warranty claims or technical support, please contact Hunter Fan Company customer service. Keep your proof of purchase for warranty validation.

For further assistance, visit the official Hunter Fan webсайтка же түздөн-түз кардарларды колдоо менен байланышыңыз.
