1. Киришүү
Бул колдонмо Eaton 259129 3-Pole 160 коопсуз жана натыйжалуу орнотуу, иштетүү жана тейлөө боюнча маанилүү маалыматты камтыйт. Ampere Power Switch. Туура иштешин камсыз кылуу жана мүмкүн болуучу коркунучтарды алдын алуу үчүн орнотууну же операцияны улантуудан мурун бул колдонмону кылдат окуп чыгыңыз.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Электр жабдууларын орнотуу, иштетүү, тейлөө жана тейлөө квалификациялуу персонал тарабынан гана жүргүзүлүшү керек. Бул нускаманы аткарбоо өлүмгө, олуттуу жаракатка же мүлккө зыян келтирүүгө алып келиши мүмкүн.
- Которгучта же анын жанында иштөөдөн мурун ар дайым кубаттан ажыратыңыз.
- Тиешелүү жеке коргонуу шаймандарын (ЖКК) колдонуңуз.
- Бардык зымдар жергиликтүү жана улуттук электр эрежелерине ылайык келээрин текшериңиз.
- Эгер өчүргүч бузулуп калса иштетпеңиз.
- Бул аппарат белгилүү электрдик параметрлери үчүн иштелип чыккан (3-уюл, 160A). Бул рейтингдерден ашпаңыз.
3. Продукт бүтүп калдыview
Eaton 259129 өнөр жай жана коммерциялык колдонмолор үчүн иштелип чыккан, 160ка чейин иштетүүгө жөндөмдүү 3-уюлдуу кубаттуу өчүргүч. Amperes. Бул так чынжыр коргоо үчүн ачык ON/OFF көрсөткүчү жана жөнгө сапар орнотуулары өзгөчөлүктөрү.

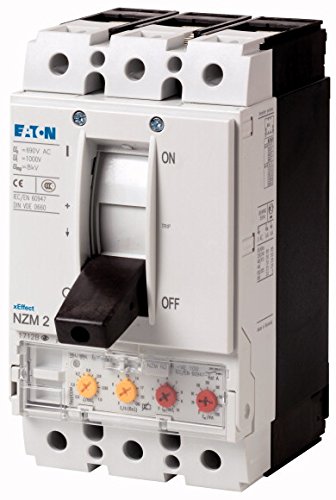

1-сүрөт: Фронт view Итондун 259129 3-уюл 160 Ampere Power Switch. Бул сүрөттө негизги КҮЙГҮЗҮҮ/ӨЧҮРҮҮ рычагы, үстүнкү жана астыңкы үч уюлдуу терминалдар жана сары жана кызыл циферблаттар менен жөнгө салынуучу сапар жөндөөлөрүн ачып берүүчү тунук капкак көрсөтүлөт.
4. Орнотуу жана орнотуу
Орнотуу бардык колдонулуучу электр коддоруна жана стандарттарына ылайык квалификациялуу электрик тарабынан аткарылышы керек.
- Монтаждоо: Ылайыктуу бекиткичтерди колдонуп, кубат которгучун тиешелүү корпуска же панелге коопсуз орнотуңуз. Адекваттуу желдетүүнү жана боштукту камсыз кылыңыз.
- Зымдар: Кирүүчү кубат менен камсыздоону белгиленген кириш терминалдарына жана жүктү чыгаруу терминалдарына туташтырыңыз. Туура полярдуулукту жана тыгыз байланыштарды камсыз кылыңыз. Конкреттүү терминалды идентификациялоо үчүн продукттун таңгагында берилген электр өткөргүч схемасын караңыз.
- Негиздөө: Которгучтун жергиликтүү электрдик коддорго ылайык туура жерге туташтырылганын текшериңиз.
- Сапардын жөндөөлөрү: Ашыкча жүктөө жана кыска туташуунун өчүрүү орнотууларын (1-сүрөттө көрсөтүлгөндөй тунук капкактын астында көрүнүп турат) корголгон чынжырдын өзгөчө талаптарына дал келүү үчүн тууралаңыз. Тийиштүү орнотуулар жөнүндө күмөн санасаңыз, инженер-электрик менен кеңешиңиз.
- Текшерүү: Орнотуудан кийин, бардык туташуулардын коопсуз экенин жана которгучтун эркин иштешин текшериңиз.
5. Иштөө нускамалары
Eaton 259129 Power Switch түз иштөө үчүн иштелип чыккан.
- Күйгүзүү: Иштетүү рычагын "ON" абалына чыккыча катуу өйдө түртүңүз.
- Өчүрүү: Иштетүү рычагын ал "OFF" абалына чыккыча катуу ылдый тартыңыз.
- Катуу абалы: Ашыкча жүктөө же кыска туташуу пайда болсо, которгуч автоматтык түрдө "ӨЧҮРҮҮ" абалына (же механизмге жараша аралык өчүрүү абалына) өчүп калат. Баштапкы абалга келтирүүдөн мурун, сапардын себебин аныктап, оңдоңуз. Баштапкы абалга келтирүү үчүн рычагды толугу менен "OFF" абалына түртүп, андан кийин кайра "ON" абалына коюңуз.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин электр өчүргүчүңүздүн узак мөөнөттүү жана ишенимдүү иштешин камсыз кылууга жардам берет. Кандайдыр бир тейлөө иштерин жүргүзүүдөн мурун ар дайым электр энергиясын өчүрүңүз.
- Мезгилдүү текшерүү: Которгучту жана анын туташуусун визуалдык түрдө текшерип, эскирүүнүн, бузулуунун, түсүнүн өзгөрүшүнүн же бош туташтыруунун белгилерин текшериңиз.
- Тазалоо: Которгучту чаңдан жана таштандыдан алыс кармаңыз. Тазалоо үчүн кургак, түксүз чүпүрөктү колдонуңуз. Эриткичтерди же абразивдик тазалагычтарды колдонбоңуз.
- Терминалдын тыгыздыгы: Мезгил-мезгили менен бардык терминалдык байланыштардын тыгыздыгын текшерип туруңуз.
7. Кыйынчылыктарды
Эгерде кубат которгучу күтүлгөндөй иштебесе, төмөндөгүлөрдү эске алыңыз:
- Саякаттарды тез-тез алмаштыруу: Бул корголгон чынжырдагы ашыкча жүк же кыска туташуу абалын көрсөтөт.
- Ашыкча жүктөлгөн жабдууларды текшериңиз.
- Зымдарды кыска туташуу же жерге туташтыруу үчүн текшериңиз.
- Сапар орнотуулары жүккө ылайыктуу экенин текшериңиз.
- Которуу күйгүзүлбөйт:
- "ON" күйгүзүүгө аракет кылуудан мурун рычаг толугу менен "OFF" абалына түртүлгөнүн текшериңиз (эгерде ал күйүп калса кайра коюу үчүн).
- Кирүүчү электр менен камсыздоону текшериңиз.
- Ички бузулууларды текшериңиз (эгерде шек болсо, квалификациялуу кызматкерлерге кайрылыңыз).
Бул кадамдар менен чечилбеген маселелер үчүн, квалификациялуу электрикке же Eaton кардарларды колдоо бөлүмүнө кайрылыңыз.
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | Итон |
| Модель номери | 259129 |
| Type | Кубат өчүргүч / өчүргүч |
| поляктар | 3P (3-уюл) |
| Номиналдуу ток | 160 А (AmpЭрес) |
| Өлчөмдөрү (L x W x Y) | 50 x 1050 x 50 мм (5 x 105 x 5 см) |
| Салмагы | 2.46 кг |
| Эл аралык макала кодекси (EAN) | 04015082591298 |
9. Кепилдик жана колдоо
Бул Eaton продуктусу бүткүл дүйнөлүк Eaton кепилдиги менен жабылат. Кепилдиктин конкреттүү шарттарын жана шарттарын билүү үчүн, сатып алууда камтылган документтерди караңыз же расмий Итонго барыңыз webсайт.
Техникалык колдоо, тейлөө же суроо үчүн Eaton кардарларды тейлөө бөлүмүнө кайрылыңыз же алардын расмий колдоо порталына баш багыңыз. Сиз Eaton боюнча байланыш маалымат таба аласыз webсайт: www.eaton.com/us/en/support.html
10. Жоюу
Кызмат мөөнөтү аяктагандан кийин, бул продукт электрдик жана электрондук жабдуулар боюнча жергиликтүү эрежелерге ылайык утилдештирилиши керек. Жалпы тиричилик таштандылары менен бирге таштабаңыз. Туура утилдештирүү айлана-чөйрөгө жана адамдардын ден соолугуна мүмкүн болуучу терс кесепеттерди алдын алууга жардам берет.
