Heng Long 1/16 масштабдуу M1A2 Abrams RC танкынын колдонуу боюнча колдонмосу

Introduction

Сатып алганыңыз үчүн рахматasing the Heng Long 1/16 Scale M1A2 Abrams Remote Control Tank. This model is designed to provide a realistic and engaging experience for enthusiasts. This manual provides essential information for the safe operation, setup, maintenance, and troubleshooting of your new RC tank. Please read it thoroughly before use.

Figure 1: Heng Long 1/16 Scale M1A2 Abrams RC Tank

Маанилүү коопсуздук маалыматы

Коопсуз иштөөнү камсыз кылуу жана продуктунун бузулушун же жаракат алууну алдын алуу үчүн төмөнкү сактык чараларын сактаңыз:

• Чоңдордун көзөмөлү: Бул продукт 14 жаштан жогорку колдонуучулар үчүн сунушталат. Жаш колдонуучулар чоңдордун көзөмөлүндө болушу сунушталат.
• Батареянын коопсуздугу: Use only the specified 3800mAh NiMH rechargeable battery and charger. Do not overcharge or short-circuit batteries. Keep batteries away from heat and open flames.
• Чакан бөлүктөр: This product contains small parts that may pose a choking hazard. Keep out of reach of small children.
• Иштөө чөйрөсү: Operate the tank in open areas, away from people, pets, and obstacles. Avoid operating in wet conditions or on uneven terrain that could cause damage.
• Снаряддын эскертүүсү: The tank fires 6mm BB pellets. Never aim at people or animals. Always wear protective eyewear during operation.
• Smoke Unit: The smoke unit produces non-toxic vapor. Ensure adequate ventilation when using this feature indoors.

Пакеттин мазмуну

Пакетте бардык буюмдар бар экенин текшериңиз:

• 1 x Heng Long 1/16 Scale M1A2 Abrams RC Tank
• 1 x 2.4 ГГц алыстан башкаруу бергичи
• 1 x 3800mAh NiMH Rechargeable Battery
• 1 батарейки х
• 1 x Bottle of Smoke Oil
• 1 x Pack of 6mm BB Pellets
• 1 x Set of Tank Accessories (e.g., machine gun, commander figure)
• 1 х Инструкция (бул документ)

Орнотуу колдонмосу

1. Battery Installation (Tank)

1. Locate the battery compartment on the underside of the tank.
2. Батарея уясынын капкагын кылдаттык менен ачыңыз.
3. Connect the 3800mAh NiMH battery to the tank's power connector.
4. Батареяны бөлүмдүн ичине коюп, капкакты бекем жабыңыз.

Сүрөт 2: Батареяны орнотуу

2. Алыстан башкаруунун батареясын орнотуу

Алыстан башкаруу пультунун өткөргүчүнө туура полярдуулукту сактап, 6 AA батарейкасын (кошулмага кирбейт) орнотуңуз.

3. Алыстан башкарууну жупташтыруу

1. Ensure both the tank and the remote control are powered off.
2. Танктын кубат которгучун күйгүзүңүз.
3. Turn on the remote control's power switch. The indicator light on the remote should flash.
4. Move the left joystick (throttle) fully forward, then fully backward. The indicator light on the remote should become solid, indicating successful pairing.

4. Аксессуарларды тиркөө

Carefully attach any loose accessories such as the machine gun, commander figure, or other decorative elements to their designated positions on the tank. Refer to the product packaging or images for guidance.

Operating Your M1A2 Abrams Tank

1. Негизги кыймыл

Use the joysticks on the 2.4GHz remote control to maneuver the tank:

• Алдыга артка: Эки джойстикти тең алдыга же артка түртүңүз.
• Айлануу: Push one joystick forward and the other backward to turn in place, or push one joystick more than the other for gradual turns.

3-сүрөт: Алыстан башкаруу функциялары

2. Мунараны башкаруу

The tank features a 360-degree rotating turret and a barrel that can be raised and lowered:

• Мунаранын айлануусу: Use the dedicated controls on the remote to rotate the turret left or right.
• Баррелдин бийиктиги: Use the designated buttons to raise or lower the main gun barrel by approximately 30 degrees.

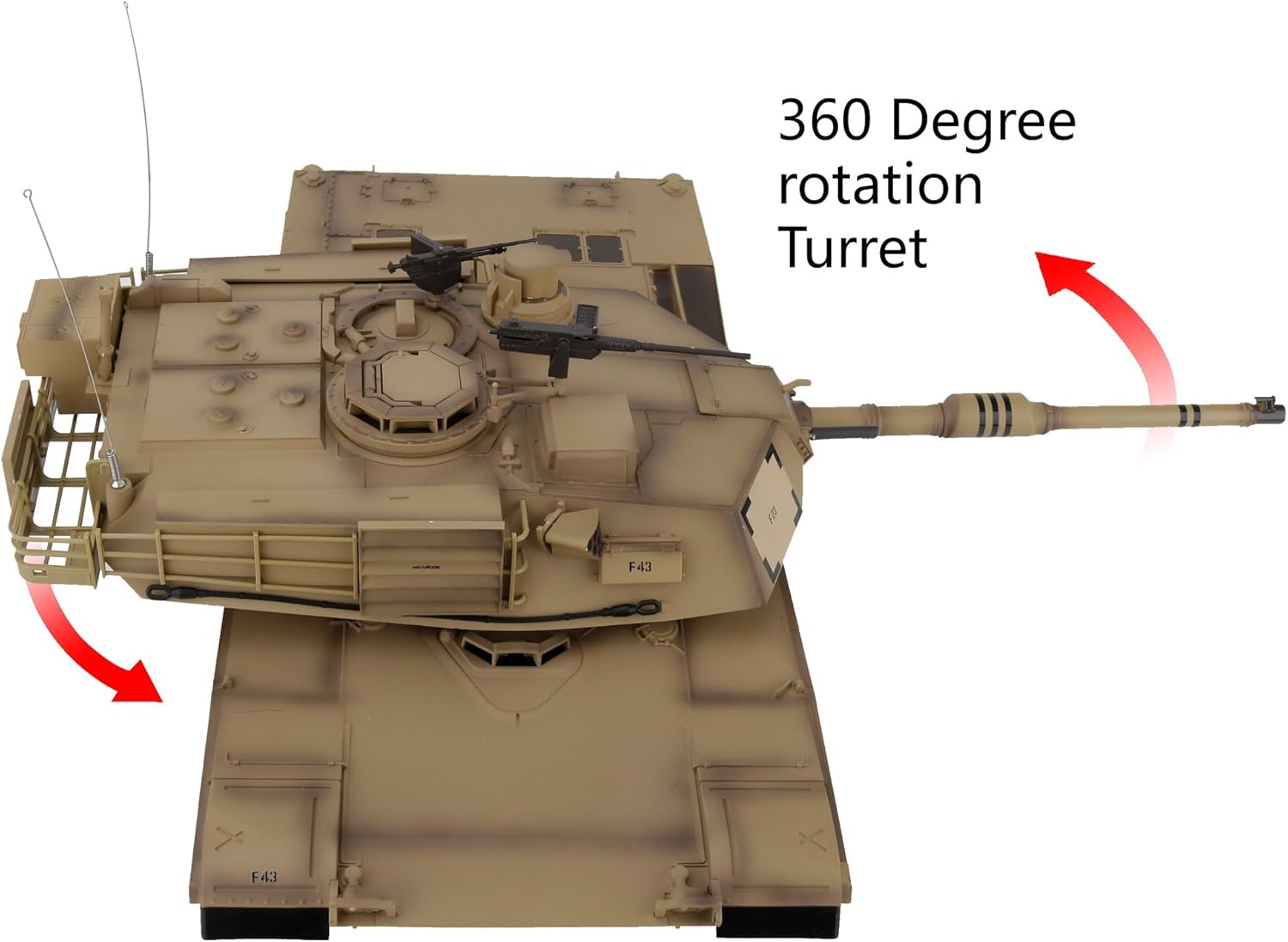

Figure 4: 360-Degree Turret Rotation

3. Атуу механизми

To fire 6mm BB pellets, load them into the designated compartment and use the firing button on the remote control. The tank will simulate recoil action upon firing.

4. Sound and Smoke Effects

Activate realistic engine sounds, machine gun sounds, and smoke effects using the dedicated buttons on the remote control. Add smoke oil to the smoke generator as needed.

Техникалык тейлөө

Regular maintenance ensures the longevity and optimal performance of your tank:

• Тазалоо: After each use, gently wipe down the tank with a dry cloth to remove dust and debris. Avoid using water or harsh chemicals.
• Батареяга кам көрүү: Always fully charge the NiMH battery before storage. If storing for extended periods, charge the battery every 2-3 months to maintain its health. Remove batteries from the remote control when not in use.
• Жолду текшерүү: Periodically inspect the metal tracks for any debris or damage. Ensure the metal sprocket wheel and idle wheel are free from obstructions.
• Smoke Unit: Clean the smoke unit nozzle if smoke production decreases. Use only the recommended smoke oil.

Проблемаларды чечүү

Эгер көйгөйлөргө туш болсоңуз, жалпы көйгөйлөр жана аларды чечүү жолдору үчүн төмөнкү таблицага кайрылыңыз:

Техникалык шарттар

Key technical details of the Heng Long M1A2 Abrams RC Tank:

• Масштаб: 1:16
• Модел: M1A2 Abrams Tank
• Өлчөмдөрү (L x W x Y): 24.2 x 9.25 x 7.5 дюйм
• Салмагы: Болжол менен 15.52 фунт
• Алыстан башкаруу жыштыгы: 2.4 ГГц
• Бактын аккумулятору: 3800mAh High Power Rechargeable NiMH Battery
• Мунаранын айлануусу: 360-Degree (Electric Slip Rings)
• Main Gun Elevation: Approximately 30-Degree
• Tracks & Wheels: Metal Tracks, Metal Sprocket Wheel, Metal Idle Wheel, Plastic Road Wheels
• Редуктор: Steel Gear Gearbox
• Өзгөчөлүктөрү: Sound Effects (Engine, Machine Gun, Cannon), Recoil Action, Smoke Effects Simulator

Figure 5: Tank Dimensions

Figure 6: Metal Components

Кепилдик жана Кардарларды колдоо

Кепилдик жөнүндө маалымат, техникалык колдоо же алмаштыруучу тетиктер үчүн сатуучуга же өндүрүүчүгө түздөн-түз кайрылыңыз. Сатып алуунун далили катары сатып алуу дүмүрчөгүңүздү сактап коюңуз.
