Flysky FS-iA6 кабыл алгычынын колдонуучу колдонмосу

1. Киришүү

Бул колдонмо сиздин Flysky FS-iA6 2.4G 6 каналдуу кабыл алгычыңызды туура орнотуу, иштетүү жана техникалык тейлөө боюнча маанилүү маалыматтарды берет. FS-iA6 ар кандай Flysky өткөргүчтөрү менен колдонуу үчүн иштелип чыккан жана канаты бекитилген учактар, планерлер жана тик учактар ​​үчүн ишенимдүү сигнал кабыл алууну камсыз кылат. Коопсуз жана натыйжалуу иштешин камсыз кылуу үчүн продуктуну колдонуудан мурун бул колдонмону кылдаттык менен окуп чыгыңыз.

2. Продукт бүтүп калдыview

Flysky FS-iA6 – сигналдын ишенимдүүлүгүн жогорулатуу үчүн кош антенна системасы менен жабдылган компакттуу жана жеңил 6 каналдуу кабыл алгыч. Ал 2.4 ГГц AFHDS 2A системасында иштейт, бул сиздин өткөргүчүңүз менен моделиңиздин ортосунда туруктуу байланышты камсыз кылат.

2.1-сүрөт: Flysky FS-iA6 кабыл алгычы, анын ичинде туташтыруучу сайгычы бар.

Негизги өзгөчөлүктөрү:

• Көп функциялуу башкаруу үчүн 6 каналдуу кабыл алгыч.
• Ишенимдүү жана тоскоолдуксуз иштөө үчүн 2.4 ГГц AFHDS 2A системасы.
• Сигналдарды кабыл алууну жана диапазонду жакшыртуу үчүн кош антеннанын дизайны.
• Компакттуу жана жеңил дизайн, ар кандай RC моделдерине ылайыктуу.
• Flysky өткөргүчтөрүнүн бир катар түрлөрү менен шайкеш келет.

3. Техникалык шарттар

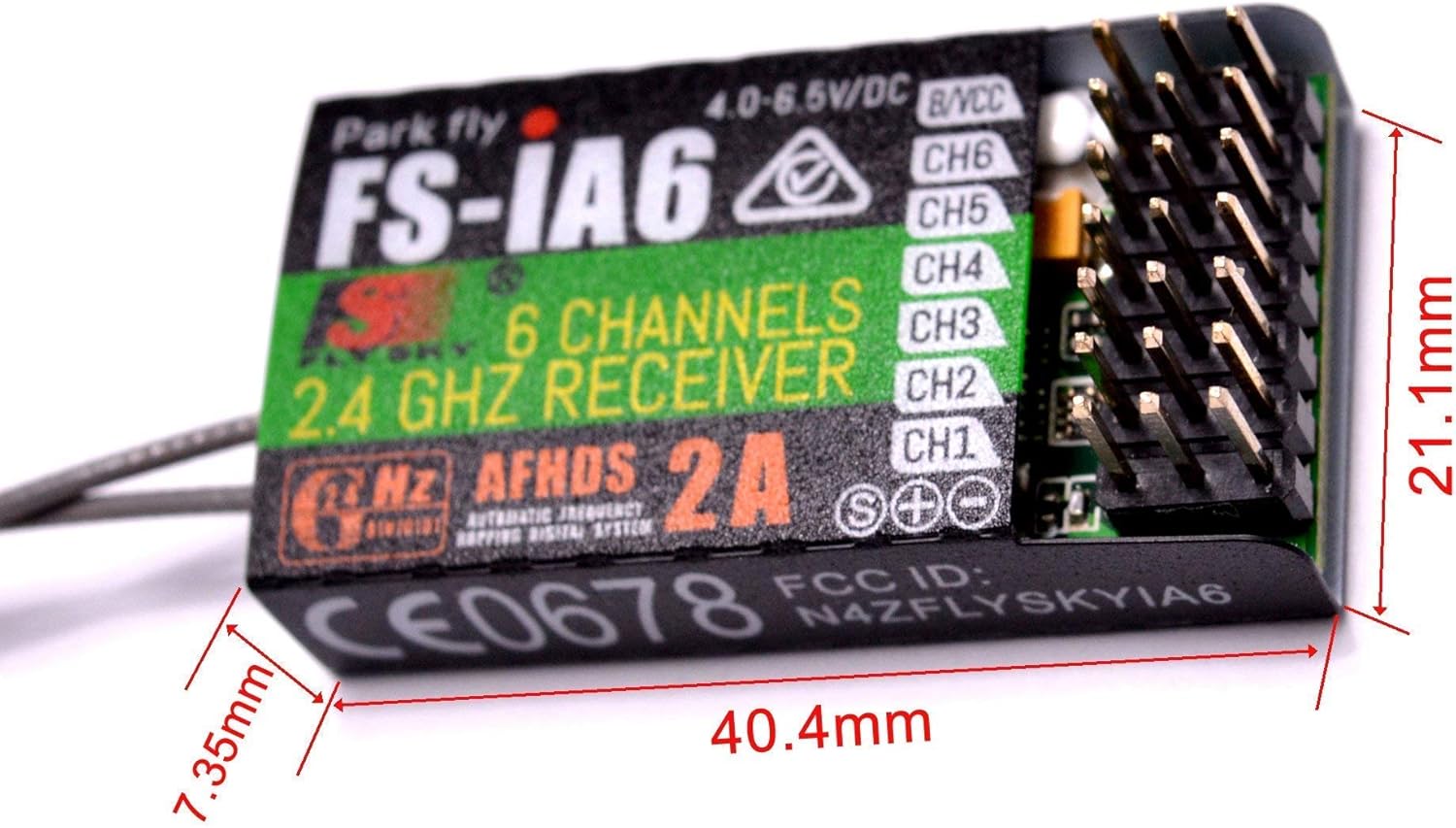

3.1-сүрөт: FS-iA6 кабыл алгычынын физикалык өлчөмдөрү.

4. Пакеттин мазмуну

Пакетти ачкандан кийин, төмөндө көрсөтүлгөн нерселердин бардыгы бар экенин жана жакшы абалда экендигин текшериңиз:

• 1x Flysky FS-iA6 кабыл алгычы
• 1x Байлоочу сайгыч

4.1-сүрөт: FS-iA6 кабыл алгычы жана туташтыргыч сайгычы, адатта, таңгакталгандай.

5. Орнотуу жана байланыштыруу

5.1 Power талаптар

FS-iA6 кабыл алгычы туруктуу токтун вольтунда иштейтtagдиапазону 4.0Vден 6.5Vге чейин. Кубат булагыңыз (мисалы, ESC'нин BEC, атайын кабыл алгыч батареясы) чоң кубаттуулукту камсыз кылаарын текшериңиз.tagкабыл алгычка зыян келтирбөө үчүн ушул диапазондо.

5.2 Кабыл алгычты өткөргүчкө туташтыруу

Байлоо – бул кабыл алгычты сиздин белгилүү бир Flysky өткөргүчүңүзгө туташтыруу процесси. Байлоо жоголуп кетпесе же башка өткөргүчкө байлагыңыз келбесе, бул процедура ар бир кабыл алгыч үчүн бир гана жолу аткарылышы керек.

1. Өткөргүчүңүздүн бурулганын текшериңиз ӨЧҮРҮҮ.
2. Байлагыч сайгычты FS-iA6 кабыл алгычындагы B/VCC портуна салыңыз. Бул порт, адатта, байланыштыруу же батарейка/көлөм үчүн белгиленет.tage киргизүү.
3. Кабыл алгычка кубат бериңиз (4.0-6.5V DC диапазонунда). Кабыл алгычтын LED индикатору тез күйүп-өчө башташы керек, бул анын байланыштыруу режиминде экенин билдирет.
4. Байлоо баскычын (эгер бар болсо) басып туруп же өткөргүчтүн менюсу аркылуу байланыштыруу функциясын иштетип жатып, Flysky өткөргүчүңүздү күйгүзүңүз. Байлоо боюнча конкреттүү көрсөтмөлөр үчүн өткөргүчүңүздүн колдонмосун караңыз.
5. Байлоо ийгиликтүү болгондон кийин, кабыл алгычтын LED жарыгы бекем болуп, туруктуу байланышты көрсөтөт.
6. Кабылдагычтын кубатын өчүрүңүз, андан кийин B/VCC портунан туташтыруучу сайгычты сууруп алыңыз.
7. Өчүргүчүңүздү өчүрүңүз.
8. Кабылдагычка кубат булагын кайра туташтырыңыз (байланыштыруучу сайгычсыз), андан кийин өткөргүчүңүздү күйгүзүңүз. Кабылдагычтын LED жарыгы жакшы күйүп, ийгиликтүү байланыштырылганын тастыкташы керек. Туура иштешин камсыз кылуу үчүн бардык каналдарды текшериңиз.

5.1-сүрөт: Байланыштыруучу кабелди кабыл алгычтын B/VCC портуна туташтыруунун иллюстрациясы.

5.2-сүрөт: Байлоо процессинин визуалдык көрсөтүлүшү, кош антенналарды жана 6 каналдуу конфигурацияны баса белгилеп көрсөтүү.

6. Шайкеш өткөргүчтөр

Flysky FS-iA6 кабыл алгычы AFHDS 2A протоколун колдонгон Flysky өткөргүчтөрүнүн бир катар түрлөрү менен шайкеш келет. Аларга төмөнкү моделдер кирет, бирок алар менен чектелбейт:

• FS-i4, FS-i6, FS-i6X, FS-i10, FS-i6S
• GT2E, GT2F, GT2G
• TH9X, FS-CT6B, GT3C, CT3C
• FS-IT4S, FS-GT5, FS-TM10

6.1-сүрөт: Мисampшайкеш келген Flysky өткөргүчтөрүнүн саны.

6.2-сүрөт: FS-iA6 баса белгиленген Flysky кабыл алгычтарынын толук шайкештик диаграммасы.

7. Операция

Кабыл алгыч сиздин өткөргүчүңүзгө ийгиликтүү туташып, моделиңизге орнотулгандан кийин, бардык башкаруу беттери жана функциялары өткөргүчтүн киргизүүлөрүнө туура жооп берерин текшериңиз. Сигналдын бүтүндүгүн ырастоо үчүн учуудан мурун ар дайым аралыкты текшериңиз.

7.1 Каналды дайындоо

FS-iA6 6 каналды камсыз кылат. Серволоруңузду жана башка компоненттериңизди (мисалы, ESC, учуу контроллери) кабыл алгычтагы тиешелүү каналдарга (CH1-CH6) туташтырыңыз. Стандарттык дайындоолор көбүнчө төмөнкүлөрдү камтыйт:

• CH1: Айлерон
• CH2: Лифт
• CH3: дроссель
• CH4: Руль
• CH5-CH6: Көмөкчү функциялар (мисалы, капкактар, конуучу шасси, жарыктар)

Каналды так картага түшүрүү үчүн моделиңиздин өзгөчө талаптарын жана өткөргүчүңүздүн орнотууларын караңыз.

8. Техникалык тейлөө

Тийиштүү техникалык тейлөө FS-iA6 кабыл алгычыңыздын узак мөөнөттүү жана ишенимдүү иштешин камсыз кылат.

• Тазалыкты сактоо: Кабылдагычты кир, чаң же таштандылардын бар-жогун үзгүлтүксүз текшерип туруңуз. Аны тазалоо үчүн жумшак, кургак щетканы же кысылган абаны колдонуңуз. Суюктуктарды колдонуудан алыс болуңуз.
• Нымдан коргоо: Кабыл алгыч суу өткөрбөйт. Аны суудан, нымдуулуктан жана өтө жогорку температурадан коргоңуз. Эгерде d режиминде иштеп жатсаңызamp шарттарда, суу өткөрбөй турган каптаманы колдонууну карап көрүңүз.
• Антеннаны жайгаштыруу: Кош антенналар бири-бирине 90 градус бурчта жайгашканын жана көмүртек буласы же моделиңиздин металл бөлүктөрүнө тоскоол болбогонун текшериңиз. Бул сигналды кабыл алууну оптималдаштырат.
• Коопсуз орнотуу: Термелүүнү сиңирүү үчүн кабыл алгычты моделиңиздин ичине эки тараптуу көбүктүү скотч же илмектүү бекиткичтерди колдонуп бекем орнотуңуз.
• Кабелдик башкаруу: Бардык серво жана кубат кабелдери бекем туташтырылганын жана кыймылдуу бөлүктөрдөн же электрдик тоскоолдук булактарынан алыс жайгашканын текшериңиз.
• Сактагыч: Колдонулбаган учурда кабыл алгычты салкын, кургак жерде, күн нуру түз тийбеген жана өтө жогорку температурадан алыс сактаңыз.

9. Кыйынчылыктарды

Эгерде сиз FS-iA6 кабыл алгычыңызда көйгөйлөргө туш болсоңуз, төмөнкү кеңири таралган көйгөйлөрдү жана чечимдерди караңыз:

• Ресивердин LED индикатору күйбөй жатат:
  • Электр туташуусун текшерип, үнүн текшериңизtage 4.0-6.5V DC чегинде.
  • Кубат булагынын (батарея, ESC BEC) туура иштеп жатканын текшериңиз.
• Кабылдагычтын LED индикатору тез күйүп-өчөт (байланышпайт):
  • Байланышуу сайгычынын B/VCC портуна туура сайылганын текшериңиз.
  • Өткөргүчүңүз байланыштыруу режиминде экенин жана AFHDS 2A протоколу менен шайкеш келерин ырастаңыз.
  • Байлоо процессинде өткөргүчтү кабыл алгычка жакындатып көрүңүз.
• Кабылдагычтын LED индикатору туруктуу, бирок башкаруу жок:
  • Кабыл алгыч туура өткөргүчкө туташтырылганын текшериңиз.
  • Ресиверге туташкан бардык серво жана ESC туташууларын текшериңиз.
  • Өткөргүчтүн күйүк жана толук заряддалганын текшериңиз.
  • Өткөргүчтө да, кабыл алгычта да кубат циклин аткарыңыз.
• Үзгүлтүктүү сигналдын жоголушу же диапазонун кыскарышы:
  • Антеннанын жайгашкан жерин текшериңиз; алардын тосулуп калбагандыгын же бузулбагандыгын текшериңиз.
  • Кабылдагычты электр ызы-чуусун чыгарышы мүмкүн болгон жогорку ток зымдарына, моторлорго же ESCлерге жакын койбоңуз.
  • Жакын жерде башка 2.4 ГГц түзмөктөрүнүн тоскоолдук жаратпай турганын текшериңиз.
  • Өткөргүчтүн батареясынын деңгээлин текшериңиз.

Бул чечимдерге аракет кылгандан кийин көйгөйлөр чечилбесе, кардарларды колдоо кызматына кайрылыңыз.

10. Кепилдик маалыматы

Flysky FS-iA6 кабыл алгычы үчүн кепилдиктин так маалыматтары, адатта, сатып алуу учурунда же өндүрүүчүнүн расмий веб-сайтында берилет. webсайт. Кепилдик боюнча дооматтар үчүн сатып алууну тастыктаган документиңизди сактап коюңуз. Адатта, кепилдиктер өндүрүштүк кемчиликтерди камтыйт, бирок туура эмес колдонуудан, кырсыктардан, уруксатсыз өзгөртүүлөрдөн же туура эмес орнотуудан келип чыккан зыянды камтыбайт.

11. Кардарларды колдоо кызматы

Flysky FS-iA6 кабыл алгычыңыз боюнча кошумча жардам, техникалык колдоо же суроолор боюнча өндүрүүчүгө же ыйгарым укуктуу дилериңизге кайрылыңыз. Колдоо кызматына кайрылганда продуктуңуздун моделинин номерин (FS-iA6) жана сатып алууга тиешелүү маалыматты даярдап коюңуз.

Өндүрүүчү: Flysky
