1. Киришүү
Flysky FS-iA6B – учактар, планерлер жана тик учактар сыяктуу ар кандай RC моделдери үчүн иштелип чыккан компакттуу жана ишенимдүү 6 каналдуу 2.4G кабыл алгыч. Ал i-BUS жана маалыматтарды чогултуу интерфейстерине ээ, бул сиздин алыстан башкаруу системаларыңыз үчүн ар тараптуу туташуу мүмкүнчүлүктөрүн сунуштайт.
Пакеттин мазмуну:
- 1x Flysky FS-iA6B 6CH кабыл алгычы
- 1x Байлоочу сайгыч
- 1x 25 см Lipo батареясынын боосу

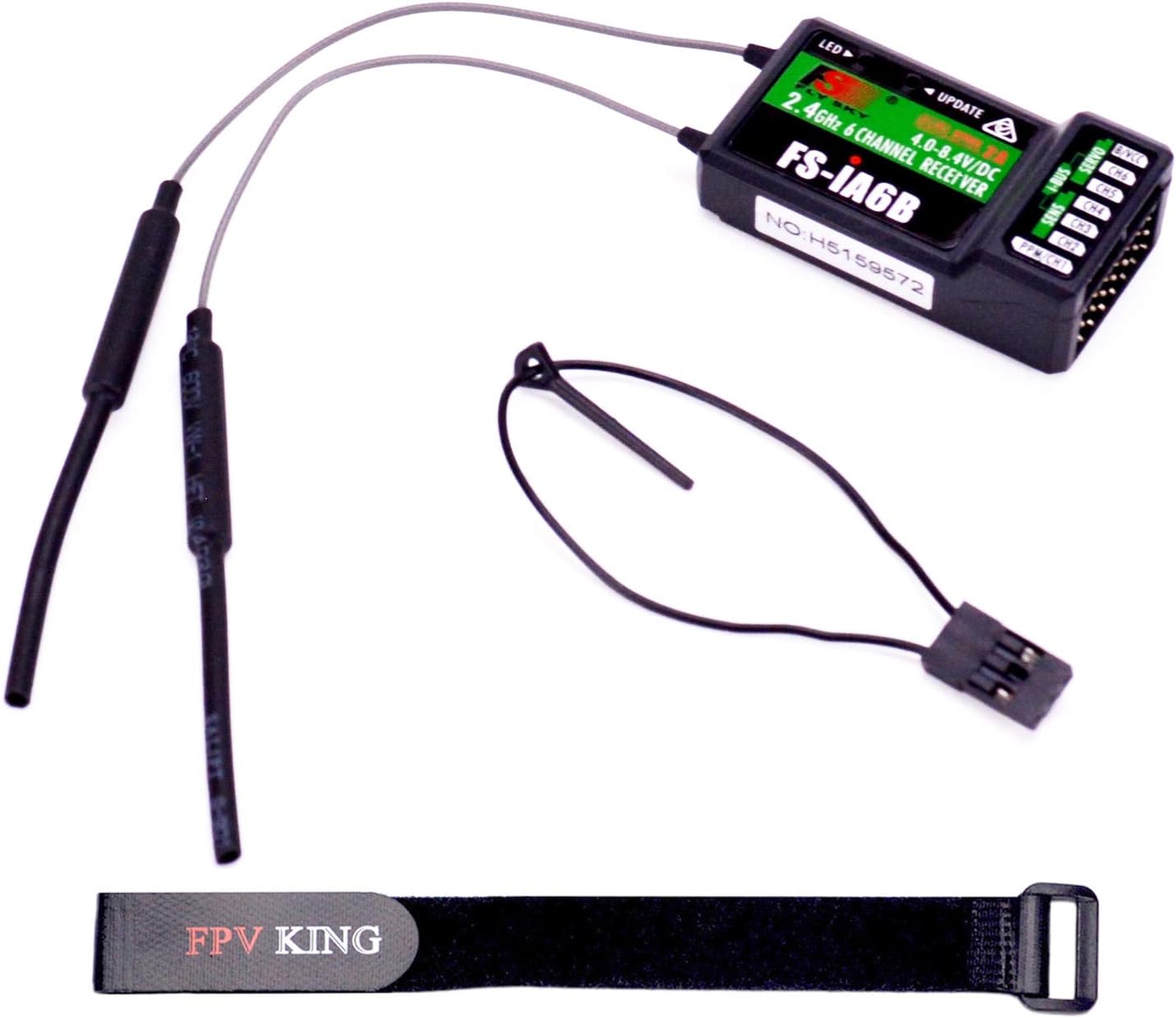

1-сүрөт: Flysky FS-iA6B кабыл алгычынын курамы, анын ичинде кабыл алгыч блогу, бекитүүчү сайгыч жана Lipo батареясынын боосу.
2. Техникалык шарттар
| Бренд аты | Flysky |
| Элементтин аты | FS-iA6B кабыл алгычы |
| Каналдар | 6 |
| Жыштык диапазону | 2.4055 - 2.475 ГГц |
| Тилкенин туурасынын номери | 140 |
| Өткөрүүчү күч | ≤ 20дБм |
| RF кабылдагычтын сезгичтиги | -105дбм |
| 2.4G режими | Экинчи муундагы күчөтүлгөн автоматтык FM санариптик системасы |
| Коддоо | GFSK |
| Антеннанын узундугу | 26 мм * 2 (кош антенна) |
| Киргизүү күчү | 4.0 - 6.5V туруктуу ток |
| Өлчөмдөрү (L x W x Y) | 47 x 26.2 x 15 мм (1.85 x 1.03 x 0.59 дюйм) |
| Салмагы | 14.9 г (0.53 унция) |
| i-Bus интерфейси | Ооба |
| Маалыматтарды чогултуу интерфейси | Ооба |
| Модель түрү | Учак / Планер / Вертолет |
| Шайкеш өткөргүчтөр | FS-i4, FS-i6, FS-i10, FS-GT2E, FS-GT2G |
| Максималдуу диапазон | 500 Фут |
2-сүрөт: Flysky FS-iA6B кабыл алгычынын физикалык өлчөмдөрү, анын компакттуу өлчөмүн көрсөтөт.
3. Орнотуу колдонмосу
3.1. Ресиверди туташтыруу
Кабыл алгычты тиешелүү кабелдерди колдонуп, учуу диспетчериңизге же серво түзүлүштөргө туташтырыңыз. B/VCC портуна кубат туташтырганда полярдуулуктун тууралыгын текшериңиз. Кабыл алгыч 4.0-6.5 В туруктуу ток менен иштейт.
3-сүрөт: Кош антенналары туура туташтырылган FS-iA6B кабыл алгычы орнотууга даяр.
3.2. Кабыл алгычты өткөргүчкө туташтыруу
Кабыл алгыч менен Flysky өткөргүчүңүздүн ортосунда байланыш түзүү үчүн, төмөнкү байланыштыруу кадамдарын аткарыңыз:
- Сиздин өткөргүч өчүрүлгөнүн текшериңиз.
- Берилген туташтыруучу сайгычты FS-iA6B кабыл алгычындагы B/VCC портуна сайыңыз.
- Кабыл алгычка кубат бериңиз (мисалы, учуу диспетчерине же 4.0-6.5V туруктуу токтун булагына туташтырыңыз). Кабыл алгычтагы LED тез күйүп-өчө башташы керек, бул анын байланыштыруу режиминде экенин билдирет.
- Шайкеш келген Flysky өткөргүчүңүздү (мисалы, FS-i6, FS-i10) күйгүзүп, анын менюсундагы байланыштыруу функциясына өтүңүз.
- Өткөргүчтө байланыштыруу процессин баштаңыз.
- Байлоо ийгиликтүү болгондон кийин, кабыл алгычтагы LED жаркылдап өчөт жана туруктуу бойдон калат.
- Ресивердин кубатын өчүрүңүз, андан кийин туташтыргыч сайгычты сууруп алыңыз.
- Өчүргүчүңүздү өчүрүңүз.
- Кабылдагычтын кубатын кайра туташтырып, андан кийин өткөргүчтү күйгүзүңүз. Кабылдагычтын LED индикатору туруктуу күйүп турушу керек, бул ийгиликтүү туташууну билдирет.
4-сүрөт: Жакын план view кабыл алгычтын портторунун сүрөттөлүшү, байланыштыруу үчүн B/VCC портуна киргизилген байланыштыруучу сайгычты көрсөтөт.
Эскертүү: Кийинки күйгүзүү учурунда кабыл алгыч кокустан байланыштыруу режимине өтпөшү үчүн, ийгиликтүү байланыштыргандан кийин, байланыштыруучу сайгычты ар дайым сууруп алыңыз.
3.3. Шайкеш өткөргүчтөр
FS-iA6B кабыл алгычы Flysky өткөргүчтөрүнүн бир катар түрлөрү менен шайкеш келет, анын ичинде:
- FS-i4
- FS-i6
- FS-i10
- FS-GT2E
- FS-GT2G
5-сүрөт: Flysky өткөргүчтөрүнүн FS-iA6B сыяктуу ар кандай кабыл алгычтар менен шайкеш келерин көрсөткөн шайкештик диаграммасы.
4. Кабылдагычты иштетүү
FS-iA6B кабыл алгычы PPM (Пульстук позицияны модуляциялоо) жана i-BUS (Акылдуу шина) чыгыштарын колдойт, бул ар кандай учуу контроллерлери жана орнотуулары үчүн ийкемдүүлүктү камсыз кылат.
4.1. PPM чыгаруу
PPM бардык канал маалыматтарын бир сигнал зымына бириктирип, учуу диспетчериңизге зымдарды туташтырууну жөнөкөйлөтөт. Кабылдагы PPM/CH1 порту адатта PPM сигналын чыгарат.
4.2. i-BUS чыгаруусу
i-BUS – бул бир зым аркылуу бир нече каналдарды жана телеметрия маалыматтарын өткөрүүгө мүмкүндүк берген санариптик сериялык шина системасы. Бул зымдардын башаламандыгын азайтып, сигналдын бүтүндүгүн жакшырта алат. Ресивердеги i-BUS порту ушул максат үчүн арналган.
4.3. Каналды дайындоо
Кабыл алгыч серволорду же башка компоненттерди туташтыруу үчүн 6 физикалык каналды (CH1-CH6) камсыз кылат. Учуунун диспетчеринин же серво туташууларыңыздын өткөргүчүңүздө конфигурацияланган канал дайындоолоруна дал келгенин текшериңиз.
5. Техникалык тейлөө
- Кургак кармоо: Кабыл алгычты нымдуулуктан жана нымдуулуктан коргоңуз, анткени суу электрондук компоненттерге зыян келтириши мүмкүн.
- Ашыкча температурадан сактаныңыз: Ресиверди өтө жогорку же төмөнкү температурага дуушар кылбаңыз.
- Акырын тазалоо: Эгерде тазалоо керек болсо, жумшак, кургак чүпүрөк колдонуңуз. Эриткичтерди же катуу химиялык заттарды колдонуудан алыс болуңуз.
- Коопсуз антенналар: Сигналдарды оптималдуу кабыл алуу үчүн кош антенналардын бекем орнотулганын жана жайгашканын текшериңиз. Аларды кескин ийип албаңыз.
- Байланыштарды текшерүү: Бардык зымдарды жана туташууларды эскирүүнүн, коррозиянын же бошоп калгандыгынын белгилерин мезгил-мезгили менен текшерип туруңуз.
6. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Байлоого аракет кылгандан кийин кабыл алгычтын светодиоду иштебей калды. | Байлоо ишке ашкан жок; байлоо тыгыны алынган жок; байлоо процедурасы туура эмес. | Ийгиликтүү байланыштырылгандан кийин байланыштыруучу сайгычтын алынып салынганын текшерип, байлоо процессин кайрадан кылдаттык менен аткарыңыз. Өткөргүчтүн жөндөөлөрүн текшериңиз. |
| Өткөргүчтөн сигнал/башкаруу жок. | Кабыл алгыч туташкан эмес; өткөргүч өчүрүлгөн; диапазондогу көйгөй; антенна бузулган. | Байланыштын абалын текшериңиз. Өткөргүчтүн күйүк экенин жана заряддалганын текшериңиз. Антеннанын жайгашкан жерин жана абалын текшериңиз. Коопсуз чөйрөдө сыноо полигонун текшериңиз. |
| Үзгүлтүктүү сигналдын жоголушу. | Интервенция; антеннанын жайгашуусу; батареянын төмөн кубаттуулугуtage. | Антенналар көмүртек буласынан же металлдан таза экенин текшериңиз. Күчтүү тоскоолдук булактарынын жанында иштөөдөн алыс болуңуз. Кабыл алгычтын жана өткөргүчтүн батареясынын көлөмүн текшериңиз.tage. |
| Серволор туура жооп бербей жатат. | Туура эмес канал дайындоо; бузук серво; зым көйгөйү. | Өткөргүчтөгү жана учууну башкаруучу түзүлүштөгү каналдардын дайындоолорун текшериңиз. Серво туташууларын текшериңиз жана ар бир серво кыймылдаткычын сынап көрүңүз. |
7. Кепилдик жана колдоо
Бул продукт FPVKing тарабынан чыгарылган. Кандайдыр бир маселелер же колдоо боюнча суроолор боюнча, сатуучунун байланыш маалыматына же продукт сатып алынган платформага кайрылыңыз.
Өндүрүүчү кардарларды тейлөө жана колдоо көрсөтөт. Эгерде кандайдыр бир көйгөйлөргө туш болсоңуз, жардам алуу үчүн кардарларды тейлөө кызматына кайрылуудан тартынбаңыз.
