Teac TN-180BT-B 3-Speed Analog Turntable with Phono EQ and Bluetooth

1. Киришүү

Сатып алганыңыз үчүн рахматasing the Teac TN-180BT-B 3-Speed Analog Turntable. This turntable is designed for music enthusiasts, offering a classic vinyl listening experience with modern convenience, including Bluetooth connectivity. Its belt-drive motor ensures clear sound, and the high-density MDF cabinet helps dampen vibrations for richer audio. This manual provides essential information for setup, operation, maintenance, and troubleshooting to ensure optimal performance and longevity of your turntable.

Figure 1: Teac TN-180BT-B Turntable with dust cover open, showcasing тарелка жана тонерик.

2. Коопсуздук маалыматы

• Агрегатты иштетүүдөн мурун бардык нускамаларды окуп чыгыңыз.
• Агрегатты суудан же нымдан алыс кармаңыз.
• Желдетүүчү тешиктерди жаппаңыз.
• Өндүрүүчү белгилеген тиркемелерди/аксессуарларды гана колдонуңуз.
• Чагылган бороондо же узак убакыт бою колдонбогондо, розеткадан ажыратыңыз.
• Бардык тейлөөлөрдү квалификациялуу тейлөө кызматкерлерине тапшырыңыз.

3. Кутуда эмне бар

Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:

• Айлануучу бирдиги
• Rubber Mat x 1
• EP Adapter x 1
• MM-type Cartridge x 1 (Installed)
• Чаң капкагы x 1
• Чаң каптоочу илгичтер x 2
• RCA аудио кабели x 1
• AC Adapter (GPE053A-V120050-Z) x 1
• Колдонуучунун колдонмосу (анын ичинде Кепилдик картасы)

4. Орнотуу

4.1 Орнотуу

Place the turntable on a flat, stable surface away from direct sunlight, heat sources, and excessive dust. Ensure it is not placed near speakers or other devices that may cause vibrations, which can affect sound quality.

4.2 Чаң капкагын орнотуу

Attach the two dust cover hinges to the designated slots on the back of the turntable unit. Then, carefully insert the dust cover onto the hinges. The dust cover protects the platter and stylus from dust when not in use.

4.3 Пластинаны жана курду орнотуу

1. Place the platter onto the center spindle of the turntable.
2. Locate the drive belt, which is pre-installed on the underside of the platter.
3. Carefully pull the belt through the opening on the platter and loop it around the motor pulley. Ensure the belt is not twisted.
4. Резина төшөктү табактын үстүнө коюңуз.

4.4 Cartridge and Stylus

The MM-type cartridge is pre-installed on the tonearm. Handle the stylus with care to avoid damage. A stylus guard is typically in place during shipping; remove it before playing records.

4.5 Аудио байланыштар

The TN-180BT-B offers both wired and wireless audio output options.

• Wired Connection (RCA): Connect the supplied RCA audio cable from the "L" and "R" output jacks on the back of the turntable to the corresponding input jacks on your ampкөтөргүч, кабыл алгыч же кубаттоочу динамиктер.
• Phono EQ Switch: On the back of the turntable, locate the "PHONO EQ" switch.
  • Set to "ON" if connecting to an amplifier/receiver without a built-in phono input (e.g., AUX, LINE IN). This activates the internal pre-ampөмүрлүү.
  • Set to "THRU" if connecting to an amplifier/receiver with a dedicated phono input.
• Bluetooth байланыш:
  1. Ensure your Bluetooth speaker or headphones are in pairing mode.
  2. Turn on the turntable. The Bluetooth indicator light will flash, indicating it's searching for a device.
  3. Once paired, the Bluetooth indicator light will remain solid.
  4. If pairing fails, turn off both devices and try again.

Figure 2: Rear panel of the Teac TN-180BT-B, highlighting the RCA output jacks and the PHONO EQ switch.

4.6 Кубат туташтыруу

Connect the supplied AC adapter to the DC IN 12V jack on the back of the turntable, then plug the adapter into a wall outlet. The power switch is located on the back of the unit.

5. Operating the Turntable

5.1 Күйгүзүү/өчүрүү

To turn the turntable ON, push the power switch located on the back of the unit to the "ON" position. To turn it OFF, push the switch to "STANDBY".

5.2 Пластинканы ойнотуу

1. Place a record on the platter. If playing a 45 RPM single, use the EP adapter.
2. Select the appropriate speed (33, 45, or 78 RPM) using the speed selector switch on the turntable.
3. Колдун кулпусун ачыңыз clamp.
4. Raise the tonearm using the cueing lever.
5. Кол менен колду жазууну каалаган баштапкы оюктун үстүнө жайгаштырыңыз.
6. Gently lower the tonearm using the cueing lever. The stylus will descend onto the record and playback will begin.
7. At the end of the record, the auto-return mechanism will automatically lift the tonearm and return it to the tonearm rest.
8. When finished listening, raise the tonearm, return it to the rest, and secure it with the tonearm clamp. Электр кубатын өчүрүңүз.

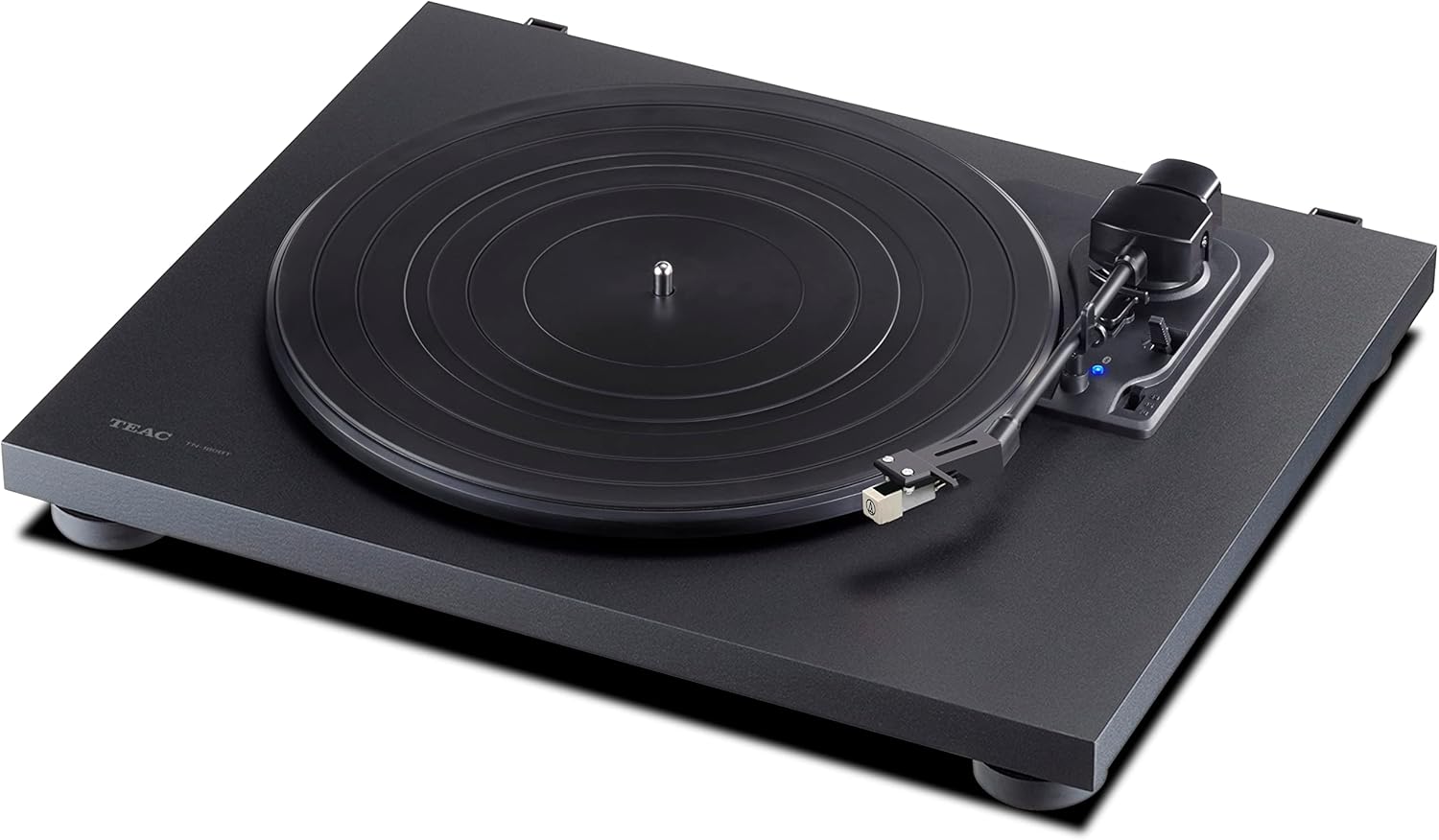

Сүрөт 3: Алдыңкы view of the Teac TN-180BT-B, showing the platter, tonearm, and speed selector.

6. Техникалык тейлөө

6.1 Агрегатты тазалоо

• Чаң капкагын жана корпусту жумшак, кургак чүпүрөк менен сүртүңүз.
• өжөр кир үчүн, бир аз d колдонууamp чүпүрөк, анан кылдат кургатуу.
• Абразивдүү тазалагычтарды, момдорду же эриткичтерди колдонбоңуз, анткени алар финишке зыян келтириши мүмкүн.

6.2 Стилуска кам көрүү

• Стилусту тазалоо үчүн атайын иштелип чыккан жумшак щетканы колдонуп, стилусту дайыма артынан алдыга карай акырын тазалап туруңуз.
• Стилусту манжаларыңыз менен тийгизүүдөн алыс болуңуз.
• The stylus typically lasts for approximately 300-500 hours of playback. Replace it when sound quality deteriorates or distortion occurs. Consult your dealer for replacement stylus information.

7. Кыйынчылыктарды

8. Техникалык шарттар

9. Кепилдик жана колдоо

For warranty information, please refer to the Warranty Card included in your product packaging. For technical support, troubleshooting assistance beyond this manual, or inquiries about replacement parts, please visit the official Teac webсайтка же түздөн-түз кардарларды тейлөөгө кайрылыңыз. Кепилдик дооматтар үчүн сатып алуу дүмүрчөгүңүздү сактаңыз.
