Scosche LPCR25 Link+ Radio алмаштыруучу интерфейс адаптери

Продукт бүттүview

Scosche LPCR25 Link+ Радиону алмаштыруу интерфейсинин адаптери UConnect 3.0 дисплейи менен жабдылган 2013-2018-ж. Chrysler, Dodge, Jeep жана оперативдүү эстутум унааларына кийинки стерео стереону үзгүлтүксүз интеграциялоо үчүн иштелип чыккан. Бул интерфейс рулду башкаруу элементтери жана коопсуздук/эскертүү коңгуроолору сыяктуу заводдун негизги функцияларын сактоону камсыздайт, бул кесипкөй жана функционалдык орнотууну камсыз кылат.

Сүрөт: Scosche LPCR25 интерфейс модулу жана аны коштоп жүрүүчү зымдар.

Кутуда эмне бар

• SWC интерфейси (рулду башкаруу интерфейси)
• Электр зымдары
• Көрсөтмө (бул документ)

Шайкештик

Scosche LPCR25 атайын UConnect 3.0 дисплейи бар төмөнкү унаалар үчүн иштелип чыккан:

Сүрөт: LPCR25 интерфейси үчүн толук шайкештик колдонмосу.

Орнотуу эскертүүлөрү: UConnect 3.0 (3 Line Display) менен жабдылган унааларга гана шайкеш келет. Фабрика үчүн өчпөс башкаруу жок ampжүк ташуучу унаалар. Bluetooth аркылуу үнсүз чалуу үчүн аудиону жайгаштыруу үчүн атайын зымдарды орнотуу нускамаларын караңыз.

Орнотуу жана орнотуу

Scosche LPCR25 интерфейсиңизди туура орнотуу үчүн бул кадамдарды аткарыңыз:

1. Батареяны ажыратыңыз: Кандайдыр бир электрдик жумушту баштоодон мурун, электр зымдарынын кыска төшөлүшүнө же бузулушуна жол бербөө үчүн унааңыздын терс батарея терминалын ажыратыңыз.

Видео: Scosche Interface орнотуу боюнча колдонмо. Бул видеодо интерфейстин зымдары жана орнотуу процесси көрсөтүлөт.

2. Компоненттерди аныктоо: Комплектте интерфейс модулу, унааңыздын заводдук зымдарына туташтырылган унаа жабдыктары жана жаңы кийинки стерео стереоңузга туташтырылган жип бар. Ошондой эле рулду башкаруу үчүн байланыштар бар.

Сүрөт: компакт Scosche LPCR25 интерфейс модулу.
3. Зым байланыштары: Кошумча туташтыргычтарды колдонуп, зымдарды интерфейс жабдыктарынан жаңы стерео жабдыктагы тиешелүү зымдарга туташтырыңыз. Түстөрдү кылдаттык менен дал келтириңиз. Кээ бир зымдар, мисалы ampкөтөргүчтү күйгүзүү, токтоп туруу сезими жана рулду башкаруунун конкреттүү туташуулары унаа жабдыктарына түздөн-түз туташып, өзүнчө туташууларды талап кылышы мүмкүн.


Сүрөт: Электроника өнөр жай ассоциациясынын (EIA) Wire Color Code Chart. Бул диаграмма унаа стерео туташтыргычы үчүн стандарттык түс коддору менен камсыз кылат.

4. Туташтыргычтар: Унаа жабдыгын унаанын заводдук зымдарына, ал эми радио жабдыктарын жаңы кийинки радиостанцияга сайыңыз. Бардык байланыштар коопсуз экенин текшериңиз.

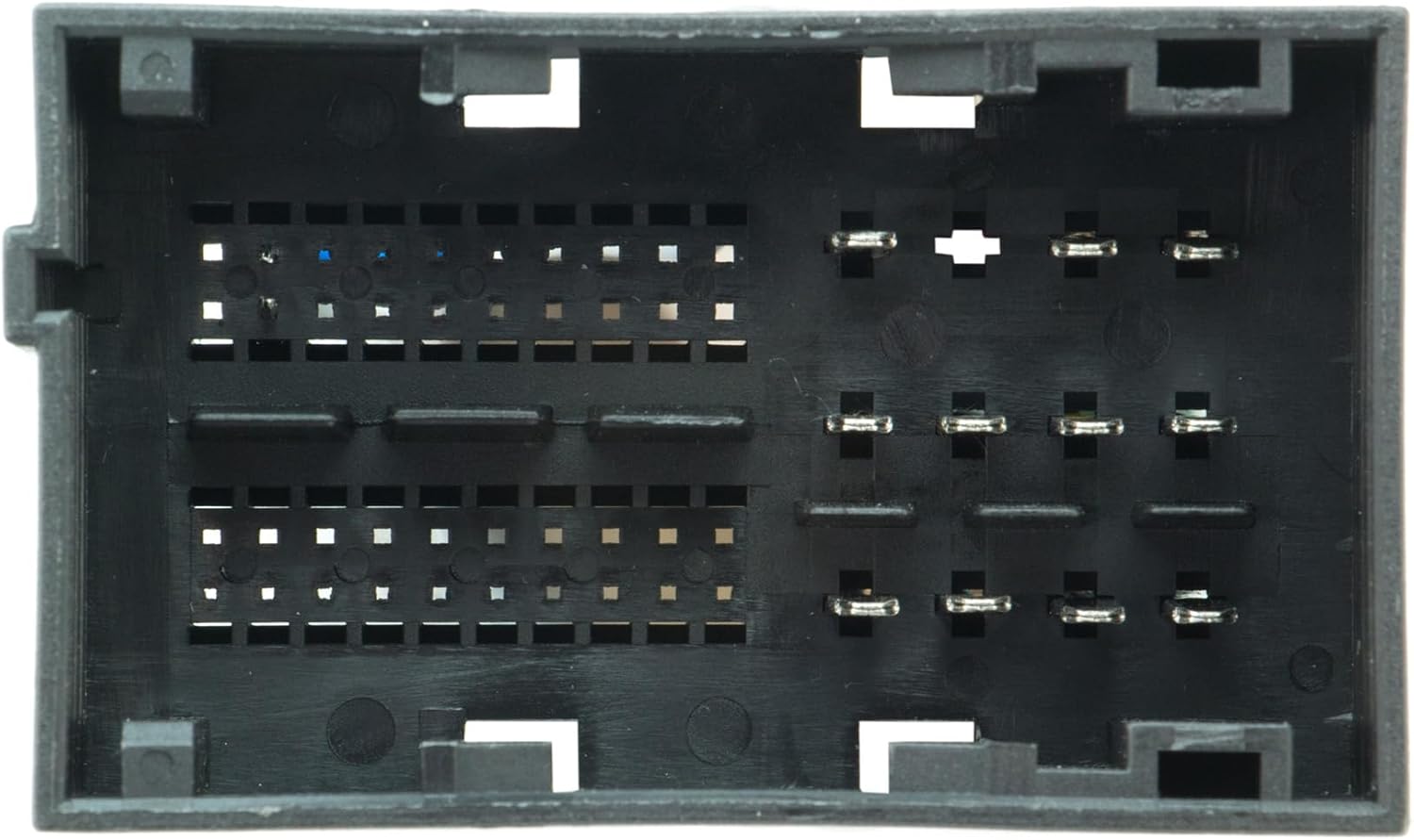

Сүрөт: LPCR25 интерфейси менен байланышкан типтүү унаа жабдыктары туташтыргычы.

5. Радио орнотуу: Жаңы радиону аспаптар тактасынын тешигине бекитиңиз.
6. Батареяны кайра туташтыруу: Терс батарея терминалын кайра туташтырыңыз.
7. Сыноо функциялары: Радиону күйгүзүп, бардык функцияларды, анын ичинде аудио чыгарууну, рулду башкарууну жана башка интеграцияланган функцияларды сынап көрүңүз.

Иштөө нускамалары

Орнотулгандан кийин, Scosche LPCR25 интерфейси унааңыздын заводдук өзгөчөлүктөрүн жаңы базардан кийинки стерео менен сактап калуу үчүн автоматтык түрдө иштейт.

• Рулдун башкаруу элементтери: Сиздин заводдун руль дөңгөлөктөрүн башкаруу элементтери (үн катуулатуу, трек, режим ж.б.) баштапкы радиодогудай иштейт. Керек болсо, бул башкаруу элементтерин кандайдыр бир конкреттүү программалоо же карталоо үчүн жаңы стерео колдонмоңузду караңыз.
• Коопсуздук жана эскертүү коңгуроолору: Интерфейс бардык заводдогу коопсуздук жана эскертүү коңгуроолору сакталып, унааңыздын аудио системасы аркылуу угулуп турушун камсыздайт.
• Ampкөтөргүч күйгүзүү: Эгерде сиздин машинаңызда завод болсо ampкөтөргүч, интерфейс аны күйгүзүү үчүн керектүү сигнал менен камсыз кылып, аудионун туура чыгышын камсыз кылат.

Техникалык тейлөө

Scosche LPCR25 интерфейси узак мөөнөттүү ишенимдүүлүк үчүн иштелип чыккан жана адатта эч кандай күнүмдүк тейлөөнү талап кылбайт. Бардык туташуулардын коопсуз жана нымдуулуктан же коррозиядан алыс болушун камсыз кылыңыз. Эгер кандайдыр бир көйгөйгө туш болсоңуз, орнотуу нускамаларына ылайык зым туташууларын кайра текшериңиз.

Проблемаларды чечүү

• Радиого кубат жок:
  • Батарея байланыштарын текшериңиз.
  • Бардык кубат жана жер зымдары туура туташтырылганын жана коопсуз экендигин текшериңиз.
  • Унаа сактагычтарды текшериңиз.
• Рулдун башкаруу элементтери иштебейт:
  • Руль дөңгөлөктөрүн башкаруу зымдары интерфейс модулуна жана кийинки радиостанцияга туура туташтырылганын текшериңиз.
  • Руль дөңгөлөктөрүн башкарууну программалоонун конкреттүү кадамдары үчүн радиоңуздун колдонмосунан кайрылыңыз.
• Аудио чыгышы жок:
  • Динамик зымдарынын туура жана коопсуз экенин текшериңиз.
  • экендигин текшериңиз ampкөтөргүчтүн күйгүзүүчү зымы (эгер бар болсо) туура туташтырылган.
• Коңгуроолор угулбайт:
  • Интерфейс модулу кубат алып жатканын жана унаанын маалымат шинасына туура туташтырылганын текшериңиз.

Кошумча жардам алуу үчүн, онлайн жеткиликтүү PDF колдонуучу көрсөтмөсүнө кайрылыңыз же Scosche кардарларды колдоо бөлүмүнө кайрылыңыз.

Техникалык шарттар

• Бренд: Scosche
• Модел: Шилтеме+ LPCR25
• Элемент Салмагы: 10.7 унция
• Пакеттин өлчөмдөрү: 10.71 x 6.77 x 2.24 дюйм
• Модель номери: LPCR25
• Өндүрүүчү бөлүгүнүн номери: LPCR25
• Кабель түрү: USB (Эскертүү: Бул интерфейс менен камтылган USB кабели эмес, жалпы продукт категориясына тиешелүү)
• Туташтыргыч түрү: USB (Эскертүү: Бул интерфейстеги USB туташтыргычы эмес, жалпы продукт категориясына тиешелүү)
• UPC: 033991068605

Кепилдик жана колдоо

Scosche инновацияга, сапатка, коопсуздукка жана баалуулукка умтулат. Кепилдиктин толук маалыматы жана кардарларды колдоо үчүн расмий Scosche сайтына кайрылыңыз webсайтка же оригиналдуу таңгакка кайрылыңыз. PDF форматындагы кошумча колдонуучу колдонмону жүктөп алуу үчүн кеңири нускамалар жана көйгөйлөрдү чечүү үчүн жеткиликтүү.

Колдонуучунун колдонмосун жүктөп алыңыз (PDF)
