Introduction
Welcome to your new Pyle Hybrid Amplifier Receiver. The PT272AUBT is designed to provide a versatile audio experience for your home theater system, featuring Bluetooth streaming, MP3/USB/SD card playback, and AM/FM radio. This manual provides comprehensive instructions for proper setup, operation, and maintenance to ensure optimal performance and longevity of your unit.
Image: The Pyle PT272AUBT Hybrid Amplifier Receiver shown with its remote control, highlighting its sleek black design and various front panel controls.
Маанилүү коопсуздук нускамалары
To reduce the risk of electric shock, fire, or damage to the unit, please read and follow these safety guidelines carefully:
- Кубат булагы: Агрегатты белгилөө белгисинде көрсөтүлгөн кубат булагынын түрүнө гана туташтырыңыз.
- Вентиляция: Ensure adequate ventilation. Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.
- Суу жана ным: Бул аппаратты жамгырга же нымга калтырбаңыз. Ваза сыяктуу суюктуктар толтурулган нерселерди аппараттын үстүнө койбоңуз.
- Жылуулук: Радиаторлор, жылуулук регистрлери, мештер же башка аппараттар (анын ичинде) сыяктуу жылуулук булактарынын жанына орнотпоңуз ampкөтөргүчтөр) жылуулукту пайда кылуучу.
- Тазалоо: Кургак чүпүрөк менен гана тазалаңыз. Чагылган түшкөндө же көп убакытка чейин колдонулбаганда, бул аппаратты розеткадан сууруп коюңуз.
- Тейлөө: Бардык тейлөөлөрдү квалификациялуу тейлөө кызматкерлерине тапшырыңыз. Аппарат кандайдыр бир зыянга учураганда, мисалы, кубат берүүчү шнур же сайгыч бузулганда, суюктук төгүлгөндө же аппараттын ичине нерселер түшкөндө, аппарат жамгырга же нымдуулукка дуушар болгондо, нормалдуу иштебей калганда тейлөө талап кылынат. , же түшүрүлгөн.
Пакеттин мазмуну
Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:
Image: The Pyle PT272AUBT amplifier receiver displayed with its included accessories: a remote control, power cable, user manual, and FM antenna.
- Pyle PT272AUBT гибрид Ampкөтөргүч алуучу
- Алыстан башкаруу
- Электр кабели
- User Manual
- FM антеннасы
Продукт бүттүview
Familiarize yourself with the controls and connections of your PT272AUBT unit.
Image: A detailed diagram illustrating the front and rear panels of the Pyle PT272AUBT, with key controls and connection points clearly labeled for easy identification.
Алдыңкы панелдин башкаруу элементтери жана функциялары
- Кубатты күйгүзүү / өчүрүү Агрегаттын кубаттуулугун которуштуруу.
- USB/SD/MMC Card Reader: Санариптик аудиону ойнотуу үчүн files from USB flash drives or SD/MMC memory cards.
- MIC 1 / MIC 2 Киргизүүлөрү: Микрофондорду туташтыруу үчүн 1/4 дюймдук уячалар.
- MIC VOL: Adjusts the volume level of the microphones.
- MIC BASS / MIC TREBLE: Adjusts bass and treble for microphone input.
- ЭХО: Микрофон киргизүү үчүн жаңырык эффектин көзөмөлдөйт.
- БАС / ЖОГОРКУ СУРАТТАР: Adjusts the overall bass and treble levels of the main audio output.
- SUB TOm: Controls the volume of the subwoofer output.
- Киргизүү тандагыч: Switches between different audio input sources (Bluetooth, USB/SD, AM/FM, AUX).
- Bluetooth баскычы: Bluetooth жупташтыруу режимин иштетет.
- AM/FM Tuner Controls: Buttons for tuning, auto scan, and station presets.
- VOLUME баскычы: Бүтүндөй система үчүн үн көлөмүн башкаруунун мастери.
Арткы панелдик байланыштар
- Аудио киргизүү (RCA L/R): Connect external audio sources like CD players, DVD players, or other devices.
- Speaker Output (A/B): Connect your passive speakers. Supports A and B speaker sets.
- FM антенна киргизүү: Радио кабыл алуу үчүн комплекттеги FM антеннасын туташтырыңыз.
- Кубат киргизүү: Connect the power cable to an AC outlet.
- Тtage Тандоочу: Allows switching between 110V and 220V power supply (ensure correct setting for your region).
Жайгашуу
Динамиктерди туташтыруу
Connect your passive speakers to the speaker output terminals on the rear panel. The PT272AUBT supports two sets of speakers (A and B). Ensure correct polarity (positive to positive, negative to negative) for optimal sound quality.

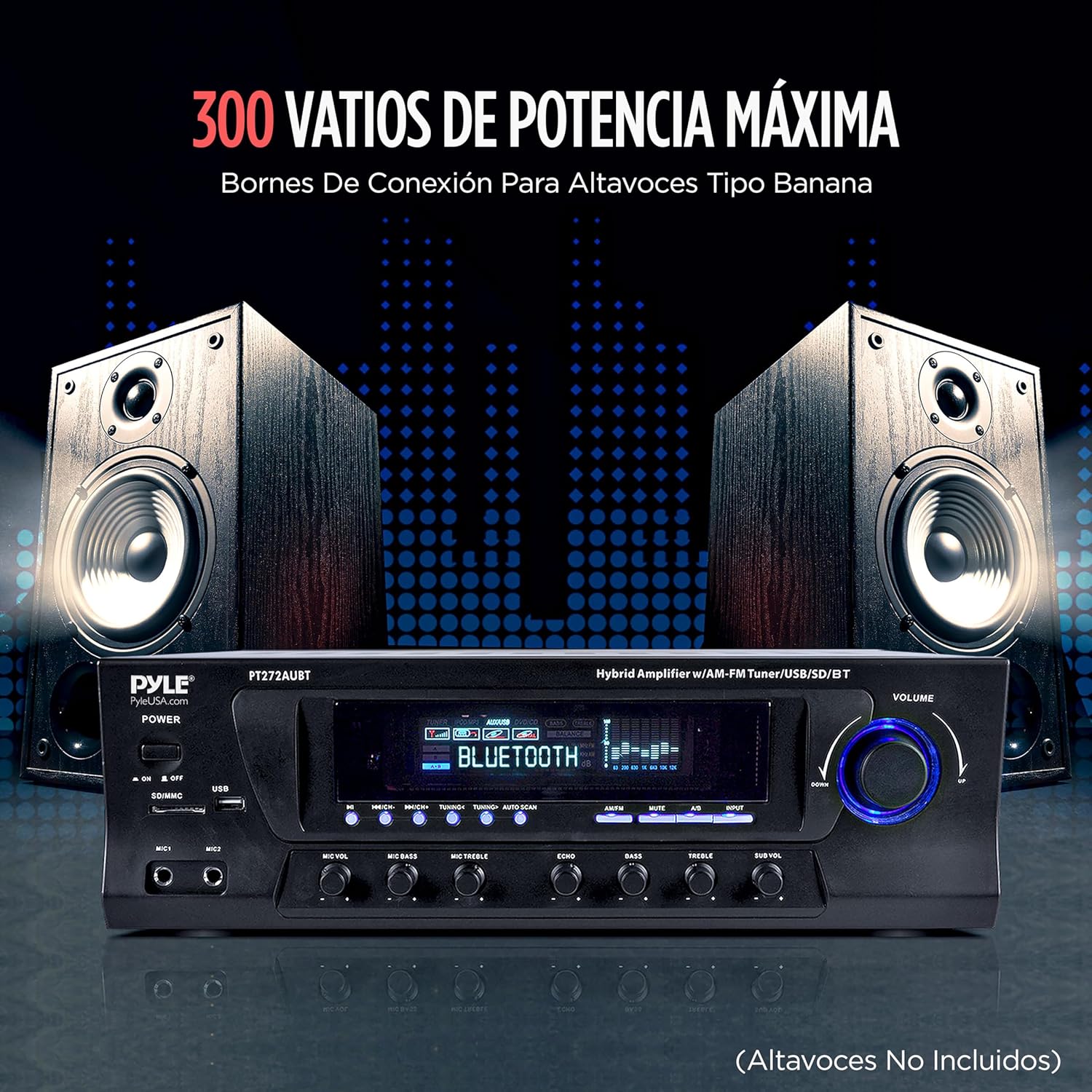

Image: The Pyle PT272AUBT amplifier positioned between two large stereo speakers, visually representing the speaker connection setup for a home audio system.
Аудио булактарын туташтыруу
Use RCA cables to connect external audio devices (such as CD players, DVD players, or computers) to the 'Audio Input' jacks on the rear panel.
Image: A composite image demonstrating the Pyle PT272AUBT's versatile connectivity, showing connections to a laptop for USB audio streaming and to a DVD/CD player for traditional audio input.
Power Connection
Before connecting the power cable, ensure the voltage selector on the rear panel is set to your local power supply (110V or 220V). Then, connect the power cable to the unit and plug it into a wall outlet.
Иштеп жатат
Негизги операция
- Күйгүзүү/өчүрүү: Press the power switch on the front panel to turn the unit on or off.
- Үндү көзөмөлдөө: Rotate the large VOLUME knob to adjust the overall sound level.
- Киргизүүнү тандоо: Use the Input Selector button to cycle through available audio sources (Bluetooth, USB/SD, AM/FM, AUX).
Bluetooth агымы
Bluetooth иштетилген түзмөктөрүңүздөн аудиону зымсыз агылтыңыз.
Image: The Pyle PT272AUBT amplifier's display showing 'Bluetooth' mode, with a smartphone nearby illustrating wireless music streaming capability.
- Turn on the PT272AUBT and select 'Bluetooth' as the input source. The display will show 'BLUETOOTH'.
- Смартфонуңузда, планшетиңизде же компьютериңизде Bluetooth'ду иштетиңиз.
- Издөө жеткиликтүү түзмөктөрдү жана тизмеден "PYLEUSA" тандаңыз.
- Жупташтырылгандан кийин, сиз түзмөгүңүздөн аудиону ойното аласыз жана ал аркылуу агылып чыгат ampөмүрлүү.
USB/SD карта ойнотуу
The unit supports MP3 digital audio files from USB flash drives and SD/MMC memory cards.
- Insert a USB flash drive or SD/MMC card into the corresponding slot on the front panel.
- The unit will automatically switch to USB/SD input and begin playing compatible audio files.
- Алдыңкы панелдеги же пульттагы ойнотуу башкаруу элементтерин (Ойнотуу/Тындыруу, Кийинки, Мурунку) колдонуңуз.
AM/FM радиосу
Сүйүктүү радиостанцияларыңызды күүлүңүз.
- Select 'AM/FM' as the input source.
- Use the tuning buttons to manually search for stations or the 'AUTO SCAN' function to automatically find and save available stations.
Микрофон кириштери
Connect up to two microphones for karaoke or public address.
- Plug your microphones into the MIC 1 or MIC 2 jacks.
- Микрофондун үнүн башкаруу үчүн 'MIC VOL' баскычын тууралаңыз.
- Use 'MIC BASS', 'MIC TREBLE', and 'ECHO' knobs to fine-tune the microphone sound.
Техникалык тейлөө
Кам көрүү жана тазалоо
- Тазалоодон мурун аны дайыма электр розеткасынан сууруп алыңыз.
- Use a soft, dry cloth to clean the exterior surfaces. Do not use liquid cleaners or aerosol cleaners.
- Ашыкча ысып кетүүнүн алдын алуу үчүн вентиляция тешиктерин чаңдан жана калдыктардан тазалаңыз.
Проблемаларды чечүү
If you encounter any issues with your PT272AUBT, refer to the table below for common problems and their solutions.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Күч жок | Power cable not connected; Power outlet faulty; Unit's power switch off. | Ensure power cable is securely connected. Try a different outlet. Turn on the power switch. |
| Үн чыгышы жок | Туура эмес киргизүү тандалган; Үн өтө төмөн; Динамиктер туташкан эмес же туура эмес; Үнсүз функция активдүү. | Select the correct input source. Increase volume. Check speaker connections and ensure they are working. Deactivate mute. |
| Bluetooth туташпай жатат | Unit not in pairing mode; Device Bluetooth off; Device too far; Interference. | камсыз кылуу amplifier is in Bluetooth input mode. Turn on Bluetooth on your device. Move device closer. Reduce interference from other wireless devices. |
| Радио кабыл алуу начар | Antenna not connected or positioned incorrectly; Weak signal. | Connect the FM antenna and adjust its position for better reception. |
Техникалык шарттар
Detailed technical specifications for the Pyle PT272AUBT Hybrid Ampкөтөргүч алуучу.
Image: A diagram illustrating the physical dimensions of the Pyle PT272AUBT amplifier, showing its length, width, and height measurements.
- Чыгуу күчү: 300 Ватт
- Каналдардын саны: 4
- Байланыш технологиясы: Bluetooth, USB
- Шайкеш түзмөктөр: Баяндамачы
- Туташтыргыч түрү: USB
- Аудио чыгаруу режими: Стерео
- Түсү: Кара
- Элемент Салмагы: 10.7 фунт (4.85 кг)
- Продукциянын өлчөмдөрү (L x W x Y): 16.93 x 11.82 x 5.12 дюйм (43 x 30 x 13 см)
Кепилдик жана колдоо
Кепилдик маалымат
This Pyle product is covered by a manufacturer's warranty against defects in materials and workmanship. Please refer to the warranty card included with your product or visit the official Pyle webдеталдуу кепилдик шарттары жана шарттары үчүн сайт.
Кардарларды колдоо
For technical assistance, troubleshooting, or product inquiries, please visit the official Pyle webсайтында www.pyleusa.com or contact their customer support team directly. Have your model number (PT272AUBT) and purchase information ready when contacting support.
